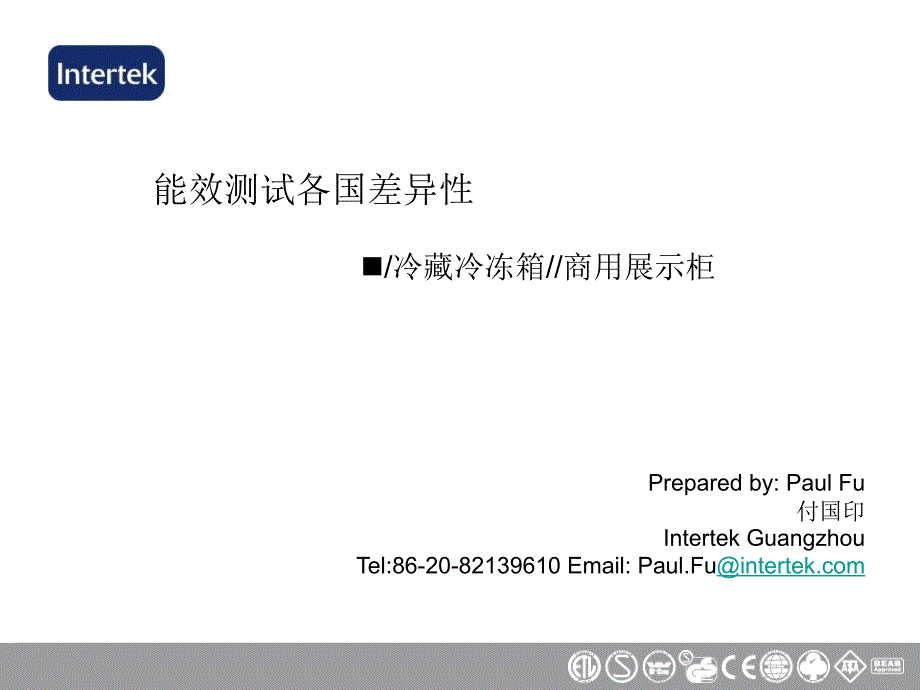

能效测试各国差异性n/冷藏冷冻箱//商用展示柜Prepared by: Paul Fu付国印Intertek GuangzhouTel:86-20-82139610 Email: Paul.Fu@ uIntertek关于冰箱能耗u各国冰箱能耗标准简介u家用部分 -测试的基本条件和仪器设备 -试验部分u商用部分u能源标签主 题 Intertek关于冰箱能耗•四十年的HVAC测试经验•专业的团队•全球的资源•本土实验室•一站式的服务•来自世界各国的客户 各国冰箱能耗标准简介•欧洲：欧洲：EN ISO 15502:2005 EN 153:2006•澳洲：澳洲：AS/NZS4474.1:1997+A1:2001+A2:2004+A3:2004+A4:2007 AS/NZS 4474.2:2001+A1:2004+A2:2004+A3:2005+A4:2007•美洲：美洲：ANSI/AHAM HRF-1:2004 DOE 10CFR Part 430, Subpart B CAN/CSA-C300-M00 （加拿大)•中国：中国：GB标准（基本同欧洲)•新加坡新加坡/ /香港等香港等: :ISO 15502:2005 ISO 7371:1995+A1(No Freezer) ISO 8187:1991+A1 ISO 8561:1995(Frost Free) 家用部分 •欧洲：欧洲：EN ISO 23953-1 and 2•澳洲：澳洲：AS 1731.1-14:2003•美洲：美洲：ARI 1200-2006(美国) ANSI/ASHRAE 72-2005( 美国)•新加坡新加坡/ /香港等香港等: : GB标准（基本同欧洲）各国冰箱能耗标准简介（继续）商用展示柜 家用部分 测试的基本条件和仪器设备参数参数欧洲欧洲澳洲澳洲美洲美洲环境温度测量测温点冰箱两侧的垂直和水平方向中心点，距冰箱两侧壁垂直中心线350mm处两个点上测得的平均温度的平均值测温点垂直方向距离地面1000±25mm，水平距冰箱200-300mm,无热空气影响的位置上测温点垂直方向距离地面或试验平台91.5cm，水平距冰箱两侧壁垂直中心线25.4cm处两个点上温度梯度在离测试角平台2米高的范围内，与环温测量点垂直方向的温度梯度不应超过1K/m在离地板到2米高的范围内，垂直方向的温度梯度不应超过2K/m地板或试验平台上方5.1cm到被测样机顶部30.5cm范围内垂直方向的温度梯度不应超过0.9K/m风速≤0.25m/s≤0.25m/s≤0.254m/s相对湿度≤75％未规定不控制实验室环境要求 测试的基本条件和仪器设备（继续）参数参数欧洲欧洲澳洲澳洲美洲美洲电源要求电压为230V±1%,频率为50Hz±1%电压230V,或240V±1%,频率50Hz±1%115±1V, 60Hz电器测量仪器瓦特表能读到0.001kWh,在整个试验周期内精确度为±1％瓦特表能读到0.01kWh,在施加100瓦负载时，精确度高于2％瓦特表能读到0.001kWh,伏特表能读到0.1V,精确度为±0.5％温度测量仪器要求±0.5K±0.5K±0.6K仪器部分 测试的基本条件和仪器设备（继续）冰箱的安装欧洲欧洲澳洲澳洲美洲美洲对驻立式冰箱,冰箱两侧面距离试验角的侧板为300mm,冰箱背面和后侧板平行，后侧板与冰箱背面的限位器靠近。
如果冰箱安置的下方的地板表面温度和上方的环境温差小于1℃，则不需使用试验平台否则需使用试验角试验角平台的高度为300±10mm,两侧的隔板距离冰箱两侧面的距离为300±10mm，背面隔板与冰箱后面的距离按照制造厂说明书中的要求，但不能大于50mm，如果制造厂未提供相关说明，背面隔板应该与冰箱的限位器接近，如果没有限位器则距离未25±5mm如果地板温度和环境温度的差异超过1.7℃,则必须使用试验角冰箱的安装应该使得除了背面外所有侧面距离墙或试验角侧面大于25.4cm冰箱背面和墙或是试验角的距离按照制造厂说明书或是由冰箱背部的限位器决定 测试的基本条件和仪器设备（继续）试验角参数参数欧洲欧洲澳洲澳洲美洲美洲试验角的几何构造试验角的底板要至少高于地面0.05m除了背面的板，每个边至少要求延伸出冰箱的边缘0.3m以上试验角的底板要至少高于地面300mm±10mm除了背面的板，每个边至少要求延伸出冰箱的边缘在0.3m和0.6m之间试验角的底板要至少高于地面0.051m除了背面的板，每个边至少要求延伸出冰箱的边缘在0.305m板的尺寸和材料每块板的厚度是16到30mm之间，材料是木头，表面涂有无光的黑漆每块板的厚度是20±5mm，材料是木头，表面涂有无光的黑漆木头 试验角测试的基本条件和仪器设备（继续） 测试的基本条件和仪器设备（继续）铜柱和包参数参数欧洲欧洲澳洲澳洲美洲美洲铜柱直径和和高度都为15.2mm,质量为25g,材料为镀锡的铜直径和和高度都为25mm,材料为实心的铜直径和和高度都为29mm±6mm,材料为金属负载包的尺寸和重量尺寸质量规格(mm/g)有五种：一.25×50×100/125,二.50×50×100/250,三.50×100×100/500,四.25×100×200/500,五.50×100×200/1000. 尺寸质量规格(mm/g)有三种：一.25×50×100/125,二.50×100×100/500,三.50×100×200/1000（同中国）尺寸为130mm×100mm×40mm,密度为560±80kg/m3 测试的基本条件和仪器设备（继续）参数参数欧洲欧洲澳洲澳洲美洲美洲负载包的材料每1000g填充料含有：羟乙基甲基纤维素:230g/水:764.2g/氯化钠:5g/对氯间甲酚:0.8g每1000g填充料含有：羟乙基甲基纤维素:230g/水:764.2g/氯化钠:5g/对氯间甲酚:0.8g材料为木屑加水M包的尺寸和重量中心装有热电偶的500g负载包中心装有热电偶的500g负载包中心装有热电偶的负载包铜柱和包 测试的基本条件和仪器设备（继续）铜柱和包欧洲和澳洲包 美洲包欧洲澳洲美洲 试验部分产品产品欧洲欧洲澳洲澳洲美洲美洲冷藏箱储藏温度试验耗电量试验储藏温度试验耗电量试验耗电量试验冷冻箱储藏温度试验耗电量试验温度回升试验冷冻能力试验储藏温度试验耗电量试验速冻试验（Pull down）耗电量试验冷藏冷冻箱储藏温度试验耗电量试验温度回升试验冷冻能力试验储藏温度试验耗电量试验速冻试验（Pull down）耗电量试验试验的组成 如何判稳？试验部分欧洲欧洲澳洲澳洲美洲美洲冰箱在温控器位置不变的情况下，已经运行了制造厂说明书中要求的最少运行时间。
并且，冰箱在至少24h内的两个周期（包含完整数量的工作周期）内储藏温度和能耗值的变化分别在0.5K和3％以内，则认为稳定条件存在如果一个完整的工作周期长于48小时，则用两个周期的最初24h内的储存温度和能耗相比较；温度采样间隔要求小于等于1分钟对于带有温度控制器的，后一个比较周期和前一个比较周期的平均温度差不超过0.5℃;对于不带温度控制器的，后一个比较周期和前一个比较周期的温度平均差不超过0.3℃;温度采样间隔要求接近等于0.5分钟每个室的温度变化率不大于0.023℃/h,在条件a)和b)的情况下 a).如果没有压缩机循环则2小时内比较，如果有压缩机循环则用大于两小时的完整数量的压缩机循环周期和至少3小时后所对应的相同压缩机循环周期比较 b).如果除霜控制器工作，上述条件a)不能满足，则用除霜开始前的2小时（无压缩机循环）或大于2小时的完整数量的压缩机循环和下一个除霜周期开始前相对应的时间进行比较温度采样间隔要求小于等于4分钟 •测试环境：+ 10 °C and + 32 °C class SN + 16 °C and + 32 °C class N + 16 °C and + 38 °C class ST + 16 °C and + 43 °C class T •温度要求试验部分（继续）储藏温度试验积分平均值 算术平均值瞬时值瞬时值瞬时值积分平均值瞬时值 试验部分（继续）储藏温度试验－器具分类 储藏温度试验试验部分（继续）先得到每个点积分平均值，在对各个点进行算术平均值 试验部分（继续）储藏温度试验－温度点的放置和负载包、M包的放置室室欧洲欧洲澳洲澳洲美洲美洲冷藏室按照标准上的图形，放置三个带有热电偶的铜柱；不放任何负载包和M包相同不需要做储藏温度试验冷冻室放置尽量多的负载包，根据标准上的图形放置M包；负载包放到自然负载线或是标定负载线,如果制造商宣称整个室都是有效容积，甚至有自然负载线，则包放置到和门内侧突起处15mm之内；负载包和各个侧面要接触，并不要求预留空间；负载包到顶部的距离要求大于10mm，小于35mm;各排包之间要求至少有15mm的空间放置尽量多的负载包，根据标准上的图形放置M包；负载包放到自然负载线或是标定负载线,如果制造商宣称整个室都是有效容积，甚至有自然负载线，则包放置到和门内侧突起处15mm之内；负载包和各个侧面不可以接触，要求预留15mm空间;负载包到顶部的距离要求大于10mm，小于35mm;各排包之间要求至少有15mm的空间不需要做储藏温度试验 耗电量试验试验部分（继续）参数参数欧洲欧洲澳洲澳洲美洲美洲环境温度25℃±0.5℃32℃±0.5℃32.3℃±0.5℃负载包和M包放置同储藏温度,但冷藏温度除外.同储藏温度自动除霜的冷藏－冷冻箱和全冰箱不需要放置任何负载包和M包，温度测量由带有热电偶的铜柱完成。
其它冰箱需要放置75％容积的负载包和标准要求数量的M包负载周围要求预留1.5-4cm的空间防凝露开关的设置如果冰箱带有可供用户调节的防凝露加热器，并且在能耗试验时有凝露产生，则需打开，如果可调，则调至最大位置设置在最高位置开和关的平均值 试验部分（继续）耗电量试验－目标温度室室欧洲欧洲澳洲澳洲美洲美洲新鲜室fresh foodtma = 或≤ + 5 ℃;0 ℃≤t1m, t2m, t3m ≤ + 10 ℃3℃全冰箱，3.3 ℃;冷藏冷冻箱：<7.22 ℃酒室cellartcma = + 12 °C ；+ 8 °C≤tc1m, tc2m, tc3m ≤ + 14 °C12℃12.8℃冷却室chilltcc ≤ + 3 °C0℃三星冷冻室最热M包的最高温度要等于－18°C不适合不适合二星冷冻室最热M包的最高温度要等于－12°C不适合不适合一星冷冻室最热M包的最高温度要等于－6°C不适合不适合短期冷冻short term不适合－9 ℃不适合冷冻室freezer不适合－15 ℃-17.8℃;基本冰箱冷冻室：-9.4冷藏冷冻冷冻室：-15先得到每个点积分平均值，在对各个点进行算术平均值去除最冷的平均温度的M包，把其余的温度点再进行算术平均值 耗电量试验－试验步骤试验部分（继续）欧洲欧洲澳洲澳洲美洲美洲用内插法进行测试，第一温控器位置得到的温度和目标温度进行比较，偏差要求是在±2℃。
得到的结果以用来决定下一个温控器的位置或直接法用内插法进行测试，第一温控器位置得到的温度和目标温度进行比较，偏差要求是在±2℃或是一个在±1℃，另一个在±4℃ 得到的结果以用来决定下一个温控器的位置温控器设定在中间位置，得到的结果用以确定温控器设定在最冷或是最热位置 试验部分（继续）耗电量试验－能耗取值区间欧洲欧洲澳洲澳洲美洲美洲a.至少24h的一定数量的运行周期 b.如24h内第一个运行周期已开始但尚未结束，则试验延长到工作周期结束为止 c.如48h内一个工作周期还未完成,则在48小时后试验结束，但对于冷冻室和其他间室没有空气交换的食品冷冻箱和冷藏冷冻箱，试验在72h后结束a.非自动除霜或是定期除霜1）有温度控制循环：大于6小时包含完整的温度控制周期2）无温度控制循环：大于6小时b.自动除霜且除霜周期<6小时1）有温度控制循环：从除霜控制周期开始，大于6小时包含完整的除霜控制周期c.自动除霜6h≤周期≤24小时从一个除霜控制周期开始到下一个除霜控制周期开始d.自动除霜且周期>24小时1）有温度控制循环：周期为一个除霜控制循环启动直到多个完整温度控制循环完成，并接近该除霜循环开始后的24小时2）无温度控制循环：周期为一个除霜控制循环启动直到该循环启动后的24小时非自动除霜的，稳定状态建立后再运行3小时，但这3小时至少要包含两个完整的压缩机循环周期，否则要做满这两个循环周期。
如果没有压缩机循环，则在稳定状态建立后再运行3小时就可以了对于自动除霜的，稳定状态建立后，从化霜周期的一个点到下一个化霜周期的同一个点之间的时间 试验部分（继续）耗电量试验－内插法温控器设定室的温度能耗设定1t1E1设定2t2E2目标温度txEx E1 Ex E2 t1 tx t2 商用部分 •测试环境：25℃±1℃•测试包和M包：同欧洲家用气候类型和M包的温度分类 器具分类—欧洲 MEPS要求---欧洲EEI = TEC/TDAClassification according to temperature EEI performance threshold (kWh/day/m2) Integral Type EEI performance threshold (kWh/day/m2) Remote Type M0 <=12.50 <=11.75 M1 <=11.95 <=11.45 M2<=10.55 <=10.85 H1 n/a <=8.00 H2<=9.20 <=9.20 L1<=19.10 <=23.50 L2n/a <=21.00 气候类型和M包的温度分类 •测试环境：MEPS要求25℃±1℃•负载包：把浸水的海绵(浸水的多少必须符合密度要求)放入平行六面体塑胶材料的盒子(盒子厚度为1毫米,颜色为浅色), 充分密封,和外界无任何空气流通 •M包：和家用一样测试环境和负载包/M包 器具分类 MEPS要求EEI = TEC/TDA M包曲线 M包曲线 美国商用展示柜TDEC = Et/L测试环境：24℃±1 ℃负载包/M包：平行六面体塑胶材料的盒子(可用聚乙烯材料的，厚度近似1毫米)。
把与盒子内容积相当的海绵放入其中，在海绵中注满蒸馏水和丙二醇的混合溶液（蒸馏水和丙二醇的比例按体积算各50％，即一半一半） 能源标签欧洲澳洲 能源标签美国加拿大 能源标签新加坡 Thanks! 。
