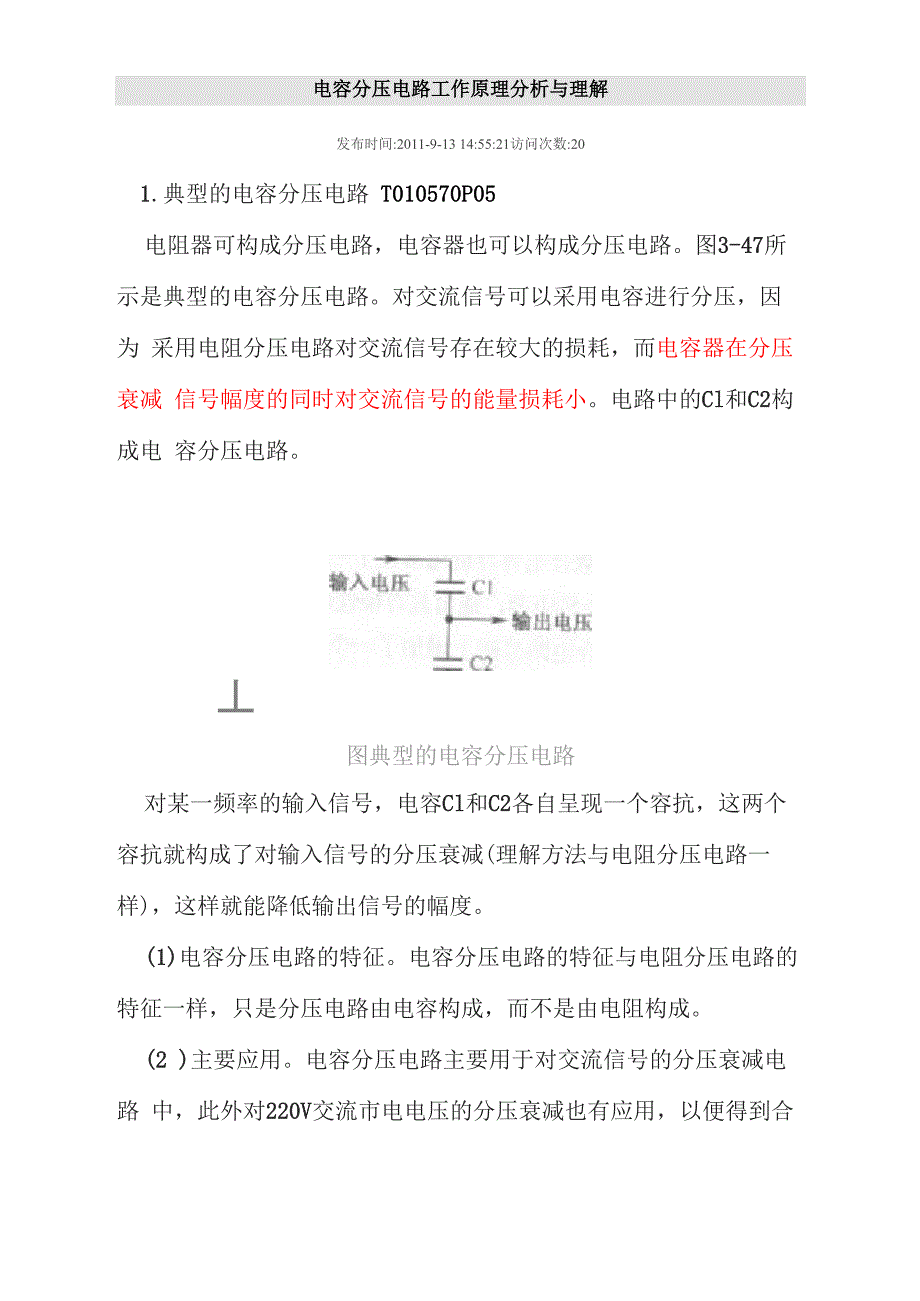

电容分压电路工作原理分析与理解发布时间:2011-9-13 14:55:21访问次数:201.典型的电容分压电路 T010570P05电阻器可构成分压电路，电容器也可以构成分压电路图3-47所 示是典型的电容分压电路对交流信号可以采用电容进行分压，因为 采用电阻分压电路对交流信号存在较大的损耗，而电容器在分压衰减 信号幅度的同时对交流信号的能量损耗小电路中的Cl和C2构成电 容分压电路丄图典型的电容分压电路对某一频率的输入信号，电容Cl和C2各自呈现一个容抗，这两个 容抗就构成了对输入信号的分压衰减(理解方法与电阻分压电路一 样)，这样就能降低输出信号的幅度1)电容分压电路的特征电容分压电路的特征与电阻分压电路的 特征一样，只是分压电路由电容构成，而不是由电阻构成2 )主要应用电容分压电路主要用于对交流信号的分压衰减电路 中，此外对220V交流市电电压的分压衰减也有应用，以便得到合适 的低电压3)只能用于交流电路由于电容器的隔直特性，电容分压电路不 能用于直流电路中，它对直流电压不存在分压衰减作用2.实用电容分压、降压电路图3-48所示是电容分压、降压电路在一部分电源中采用这种电 路对220V交流电压进行降低以得到适当的交流低电压。
M 3-4&电獰分圧.降压电期220V交流输入电压在电容Cl上有压降，使输出电压低于220V， 达到降压目的在C2容量一定时，Cl容量越小，在Cl上的压降越大，输出电压 越低，反之越高在Cl容量一定时，C2容量越大，在Cl上的压降 越大，输出电压越低，反之越商通过改变Cl、C2的容量，可以得 到所需要的交流输出电压注意：由于输入电压是220V的交流电压，因此Cl和C2的耐压要 不低于450V，否则有击穿的危险。
