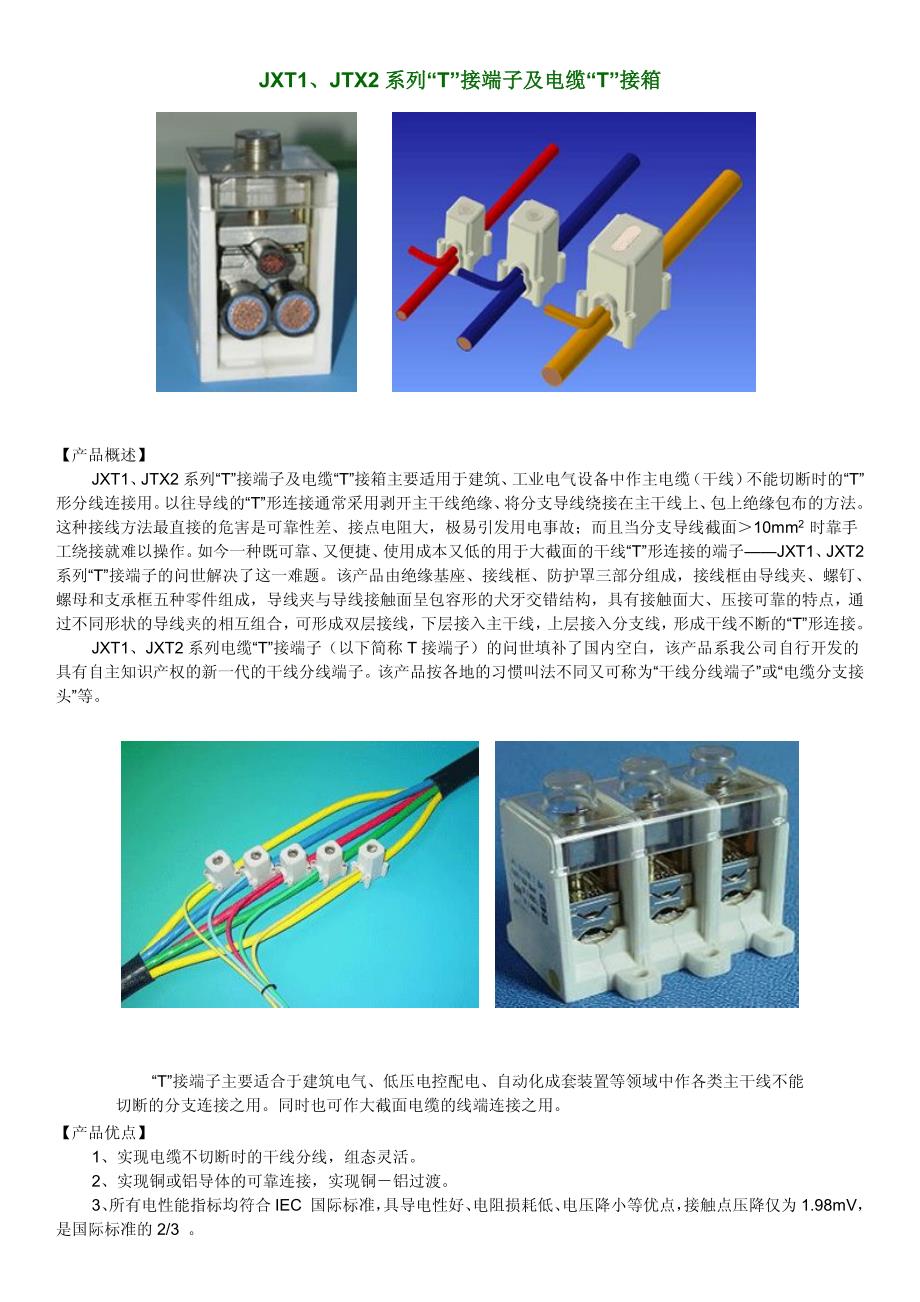

JXT1、JTX2系列“T”接端子及电缆“T”接箱【产品概述】JXT1、JTX2系列“T”接端子及电缆“T”接箱主要适用于建筑、工业电气设备中作主电缆（干线）不能切断时的“T”形分线连接用以往导线的“T”形连接通常采用剥开主干线绝缘、将分支导线绕接在主干线上、包上绝缘包布的方法这种接线方法最直接的危害是可靠性差、接点电阻大，极易引发用电事故；而且当分支导线截面＞10mm2时靠手工绕接就难以操作如今一种既可靠、又便捷、使用成本又低的用于大截面的干线“T”形连接的端子——JXT1、JXT2系列“T”接端子的问世解决了这一难题该产品由绝缘基座、接线框、防护罩三部分组成，接线框由导线夹、螺钉、螺母和支承框五种零件组成，导线夹与导线接触面呈包容形的犬牙交错结构，具有接触面大、压接可靠的特点，通过不同形状的导线夹的相互组合，可形成双层接线，下层接入主干线，上层接入分支线，形成干线不断的“T”形连接JXT1、JXT2系列电缆“T”接端子（以下简称T接端子）的问世填补了国内空白，该产品系我公司自行开发的具有自主知识产权的新一代的干线分线端子该产品按各地的习惯叫法不同又可称为“干线分线端子”或“电缆分支接头”等。
T”接端子主要适合于建筑电气、低压电控配电、自动化成套装置等领域中作各类主干线不能切断的分支连接之用同时也可作大截面电缆的线端连接之用产品优点】1、实现电缆不切断时的干线分线，组态灵活2、实现铜或铝导体的可靠连接，实现铜－铝过渡3、所有电性能指标均符合IEC 国际标准，具导电性好、电阻损耗低、电压降小等优点，接触点压降仅为1.98mV，是国际标准的2/3 4、较强耐热性和抗冲击能力，可承受120A/mm2的短路强度试验，绝缘基座采用不燃烧材料制作、耐老化性能优良5、安装方便，节省施工工时，不用线鼻子（端头），实现裸导体连接，深受施工队伍欢迎6、与插接式母线槽及分支电缆相比，节省50%-70%的工程费用技术参数】产品型号 电流/电压 压线范围（mm2） 螺钉 扭矩N·m 剥线长度JXT1-50(35) 1000V/150A 干线16～50，分支6～35 M8 12 25/25JXT1-50(35)B 干线16～50，分支6～16JXT1-70(50) 1000V/192A 干线25～70，分支10～50 M8 20 30/30JXT1-70(50)B 干线25～70，分支10～35JXT1-95(70) 1000V/232A 干线25～95，分支10～70 M10 20 30/30JXT1-95(70)B 干线25～95，分支10～35JXT1-85(150) 1000V/353A 干线35～185，分支25～150 2*M10 20 50/50JXT1-185(150)B 干线35～185，分支16～70JXT1-300(240) 1000V/630A 干线70～300，分支50～240 M16 50 45/45JXT1-300(240)B 干线70～300，分支50～120JXT1-240×2 1000V/800A 干线2×50～240，分支35～240 M16 50 45/45JXT1-240×2B 干线2×50～240，分支35～120【尺寸对照表】（外型与安装尺寸）产品型号 A B C D E 箱体参考尺寸（长×宽×深）1P 3P 5PJXT1-50(35) 29 80 131 60 69 50 25.5 250×180×120JXT1-70(50) 35 97 160 68 84 54 31 300×200×120JXT1-95(70) 35 97 160 68 96 56 31 450×200×150JXT1-185(150) 48 144 240 97 104 83.5 48 600×300×180JXT1-300(240) 78 234 390 108 140 93 78 750×500×250JXT1-300(240)B 78 234 390 108 140 93 78 750×500×250JXT1-240×2 78 234 390 108 140 93 78 750×500×250JXT1-240×2B 78 234 390 108 140 93 78 750×500×250【应用实例】。
