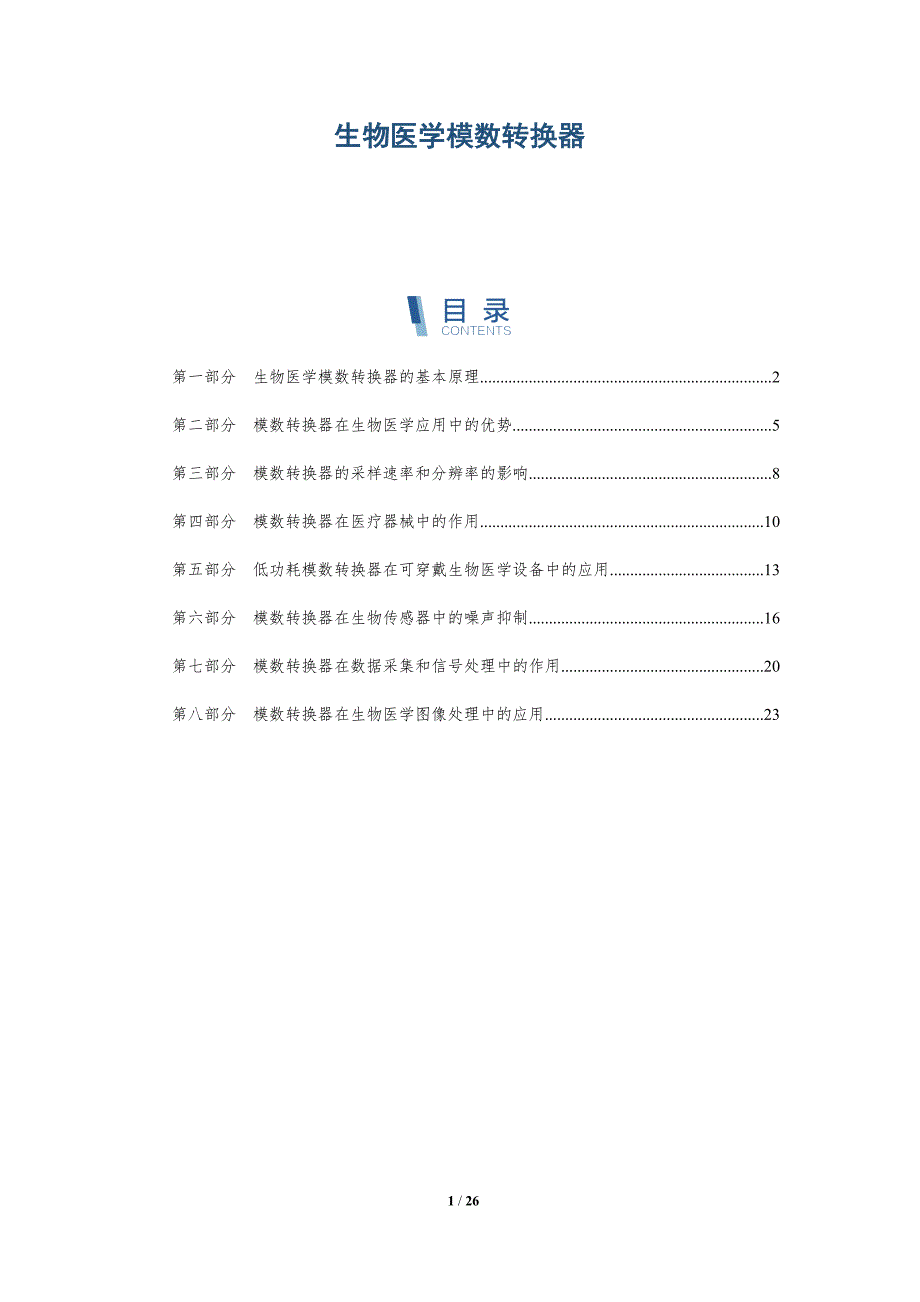

生物医学模数转换器 第一部分 生物医学模数转换器的基本原理 2第二部分 模数转换器在生物医学应用中的优势 5第三部分 模数转换器的采样速率和分辨率的影响 8第四部分 模数转换器在医疗器械中的作用 10第五部分 低功耗模数转换器在可穿戴生物医学设备中的应用 13第六部分 模数转换器在生物传感器中的噪声抑制 16第七部分 模数转换器在数据采集和信号处理中的作用 20第八部分 模数转换器在生物医学图像处理中的应用 23第一部分 生物医学模数转换器的基本原理关键词关键要点取样原理1. 取样是将模拟信号转换为离散形式的过程，其目的是在保持信号信息的完整性的同时减少数据量2. 取样定理规定，采样频率必须至少是信号最高频率的两倍，以避免混叠失真3. 常见的取样技术包括均匀取样、非均匀取样和自适应取样，每种技术都具有不同的优点和缺点量化原理1. 量化是将模拟电压信号转换为有限离散电平的过程，目的是降低分辨率，减少存储空间和计算复杂度2. 量化误差是量化后的数字信号与原始模拟信号之间的差异，它取决于量化位数和量化步长3. 提高量化位数可以降低量化误差，但会增加存储和处理开销；优化量化步长可以针对特定信号特性平衡误差和开销。
模数转换器架构1. 模数转换器（ADC）将模拟输入信号转换为数字信号，其架构有多种，包括逐次逼近型、Σ-Δ型和流水线型2. 逐次逼近型ADC具有高精度、低延迟和低功耗，但采样速率较低；Σ-Δ型ADC具有高采样速率和过采样优势，但分辨率较低；流水线型ADC具有高采样速率和中等分辨率3. 选择合适的ADC架构取决于具体应用的性能要求和成本约束误差分析1. ADC误差主要包括量化误差、增益误差、失调误差和非线性误差，这些误差会影响转换的精度和可靠性2. 量化误差和增益误差通常是确定性的，可以通过校准或算法补偿来消除或降低；失调误差和非线性误差是不可避免的，需要在设计中考虑其影响3. 分析和量化ADC误差对于评估和优化ADC性能至关重要趋势与前沿1. 高速、高精度和低功耗ADC在生物医学领域具有巨大需求，推动着ADC技术的持续发展2. 新兴趋势包括：高速流水线型ADC、过采样Σ-Δ ADC、使用新型材料和工艺的先进CMOS技术3. 人工智能和机器学习技术在ADC设计和校准中也得到探索，以进一步提高性能和可靠性应用举例1. 生物医学模数转换器广泛应用于生物医学设备中，例如：心电图机、脑电图机、超声波设备和植入式传感器。
2. ADC在这些应用中发挥着至关重要的作用，将生物信号转换为数字形式，以便进行分析、处理和诊断3. 高性能ADC使生物医学设备能够实现更准确的测量、更灵敏的检测和更有效的治疗生物医学模数转换器的基本原理生物医学模数转换器（ADC）是电子设备，用于将连续时间模拟信号（例如生物电信号）转换为离散时间数字信号其基本原理如下：采样过程：1. 采样：模拟信号以一定速率进行采样，将其分割成离散的时间点2. 保持：采样点被保持一段时间，以防止在转换过程中信号漂移量化过程：1. 量化：每个采样点被分配一个有限的数字值（码字），表示该点的近似幅度2. 分辨率：转换器可分辨的最小模拟信号变化量称为分辨率编码过程：1. 编码：量化后的数字值使用二进制码表示2. 位数：转换器的位数确定其编码的分辨率和范围转换类型：根据实现方式，ADC 可分为以下类型：1. 积分型 ADC：逐次逼近寄存器（SAR） ADC 和单坡道 ADC 等，依靠积分技术2. 比较型 ADC：闪速 ADC 和管道式 ADC 等，基于比较器网络性能指标：ADC 的性能由以下指标衡量：1. 采样率：单位时间内转换的采样点数2. 分辨率：转换器可分辨的最小模拟信号变化量。
3. 转换时间：完成一个转换所需的时间4. 精度：转换器输出与模拟输入信号之间的偏差5. 线性度：转换器输出与模拟输入信号之间线性关系的程度应用：生物医学 ADC 广泛应用于各种医疗设备中，包括：1. 心电图（ECG）：记录心脏的电活动2. 脑电图（EEG）：记录大脑的电活动3. 脉搏血氧仪：测量血氧饱和度4. 呼吸监测仪：测量呼吸频率和深度5. 血液分析仪：分析血液成分趋势：生物医学 ADC 技术的趋势包括：1. 更高分辨率和采样率：用于捕捉更精细的生理信号2. 低功耗设计：延长便携式医疗设备的电池寿命3. 集成系统：将 ADC 与其他功能（例如信号调理和放大）集成到单个芯片中4. 无线和物联网连接：远程监测和诊断第二部分 模数转换器在生物医学应用中的优势关键词关键要点高信噪比和低失真- 生物医学信号通常具有较低幅度和高噪声，因此需要模数转换器提供高信噪比（SNR），以确保信号的准确性和完整性 低失真模数转换器可以保持信号的波形和频率特性，减少失真引起的误差，从而提高诊断和治疗的准确性高采样率和分辨率- 生物医学信号具有广泛的频率范围，需要高采样率的模数转换器来捕获快速变化的成分 高分辨率模数转换器提供精细的量化级别，可以捕捉信号的微妙变化，提高诊断的分辨率和灵敏度。
低功耗和便携性- 便携式和植入式生物医学设备对功耗有严格要求，低功耗模数转换器可以延长电池寿命并减少设备体积 便携式模数转换器使实时监测和远程医疗成为可能，方便患者护理和提高医疗可及性生物相容性- 用于植入式设备的模数转换器必须具有生物相容性，以确保与人体组织的相容性，不会引起不良反应或感染 考虑到人体电气特性，生物相容性模数转换器可以与生物电信号有效交互，提高诊断和治疗的安全性低噪声和高动态范围- 生物医学信号经常被噪声源干扰，低噪声模数转换器可以最大限度地减少噪声的影响，提高信号的信噪比 高动态范围模数转换器能够处理大范围的信号幅度，适应不同生物医学应用的测量需求集成性和小型化- 集成模数转换器将模拟前端和数字处理功能集成在一个芯片中，减小设备尺寸，提高效率 小型化模数转换器可以轻松集成到可穿戴设备和植入式设备中，方便监测和治疗生物医学模数转换器模数转换器在生物医学应用中的优势简介模数转换器（ADC）是将模拟信号转换为数字信号的电子设备在生物医学领域，ADC用于测量和数字化生物信号，如心电图（ECG）、脑电图（EEG）和肌电图（EMG）ADC在生物医学应用中的优势ADC在生物医学应用中具有以下优势：1. 准确性和可靠性ADC能够准确可靠地数字化生物信号，即使在噪声和失真环境中也能如此。
这对于监测和诊断至关重要，因为准确的信号测量对于做出正确的医疗决策是必不可少的2. 可编程性和灵活性ADC可以编程以根据特定应用的需要调整其分辨率、采样率和输入范围这使得ADC能够适应各种生物医学信号的测量，从低频ECG到高频EMG3. 小型化和低功耗现代ADC非常小巧且功耗低，非常适合植入式和可穿戴生物医学设备这使得生物医学设备可以长期监测，并最大限度地减少患者的不适4. 抗干扰能力ADC通常具有抗干扰能力，可以抵御来自电源和其他电子设备的噪声和干扰这对于确保生物信号的准确测量至关重要，特别是当这些信号非常微弱时5. 远程监测ADC可以集成到无线生物医学设备中，允许远程监测生物信号这对于远程患者护理、早期疾病检测和紧急响应非常有价值6. 数据分析通过ADC数字化生物信号，可以对其进行存储、分析和处理这使得医生能够早期诊断疾病、监测治疗效果并进行个性化护理应用示例ADC在生物医学应用中广泛应用，包括：* 心血管监测：ADC用于测量ECG、血压和心率，用于诊断和监测心血管疾病 神经系统监测：ADC用于测量EEG、肌电图和神经传导，用于诊断和监测神经系统疾病 呼吸系统监测：ADC用于测量肺活量和气流速率，用于诊断和监测呼吸系统疾病。
睡眠监测：ADC用于测量脑电图和眼动图，用于诊断和监测睡眠障碍 可穿戴设备：ADC用于测量心率、活动水平和睡眠模式，用于健康和健身监测结论ADC在生物医学应用中具有显著的优势，包括准确性、可靠性、可编程性、小型化、低功耗、抗干扰能力和远程监测能力通过将生物信号数字化，ADC使医生能够早期诊断疾病、监测治疗效果并进行个性化护理，从而改善患者的预后和生活质量随着生物医学技术的发展，预计ADC在生物医学应用中的作用将继续增长第三部分 模数转换器的采样速率和分辨率的影响关键词关键要点采样速率的影响1. 采样速率决定了模数转换器每秒转换模拟信号的次数采样速率越高，捕捉快速变化信号的能力越强2. 低采样速率可能导致信号混叠，即高频分量的能量泄漏到低频分量，导致信号失真3. 奈奎斯特采样定理指出，采样速率必须至少是信号最高频率的的两倍，才能避免混叠分辨率的影响1. 分辨率决定了模数转换器将模拟信号量化为数字值的精度分辨率越高，量化的幅度步长越小，转换后的数字信号就越接近原始模拟信号2. 分辨率不足会导致量化误差，即模拟信号的实际值与量化的数字值之间的差异3. 提高分辨率需要增加转换器的位数，这会增加硬件复杂性和成本。
模数转换器的采样速率和分辨率的影响采样速率的影响采样速率决定了模数转换器 (ADC) 每秒转换模拟信号的次数它以采样每秒 (SPS) 为单位测量采样速率越高，ADC 捕获动态信号的频率范围就越大采样速率不足会导致混叠，即信号分量的错误表示，就像电影放映速度过慢时产生的模糊效果奈奎斯特定理规定，ADC 的采样速率应至少是模拟信号最高频率的两倍，以避免混叠采样速率与分辨率的折衷然而，更高的采样速率通常会牺牲分辨率这是因为随着采样速率的提高，ADC 必须在更短的时间内对信号进行量化这会增加量化误差，从而降低分辨率因此，在选择 ADC 时，需要考虑采样速率和分辨率之间的折衷对于具有宽带宽的信号，需要高采样速率，而对于具有高精度要求的信号，则需要高分辨率实例假设我们有一个模拟信号，最高频率为 100 kHz为了避免混叠，我们需要以至少 200 kSPS 的采样速率对信号进行数字化如果我们选择的 ADC 分辨率为 12 位，则量化误差将为：量化误差 = (模拟信号的满量程范围) / (2^分辨率)= (5 V) / (2^12)≈ 1.22 mV这意味着 ADC 无法将模拟信号转换为比 1.22 mV 更精细的数字值。
分辨率的影响分辨率决定了 ADC 可以区分不同模拟信号电平的精细度它以位数为单位表示分辨率越高，ADC 能够检测到的信号电平变化越小更高的分辨率使 ADC 能够捕获信号的细微变化，从而提高测量精度然而，更高的分辨率会增加 ADC 的成本和功耗实例假设我们有相同的模拟信号，最高频率为 100 kHz这次，我们选择一个分辨率为 16 位的 ADC量化误差将变为：量化误差 = (模拟信号的满量程范围) / (2^分辨率)= (5 V) / (2^16)≈ 76.3 μV这表示 ADC 现在能够将模拟信号转换为比 76.3 μV 更精细的数字值这意味着它可以检测到比 12 位 ADC 更小的信号变化，。
