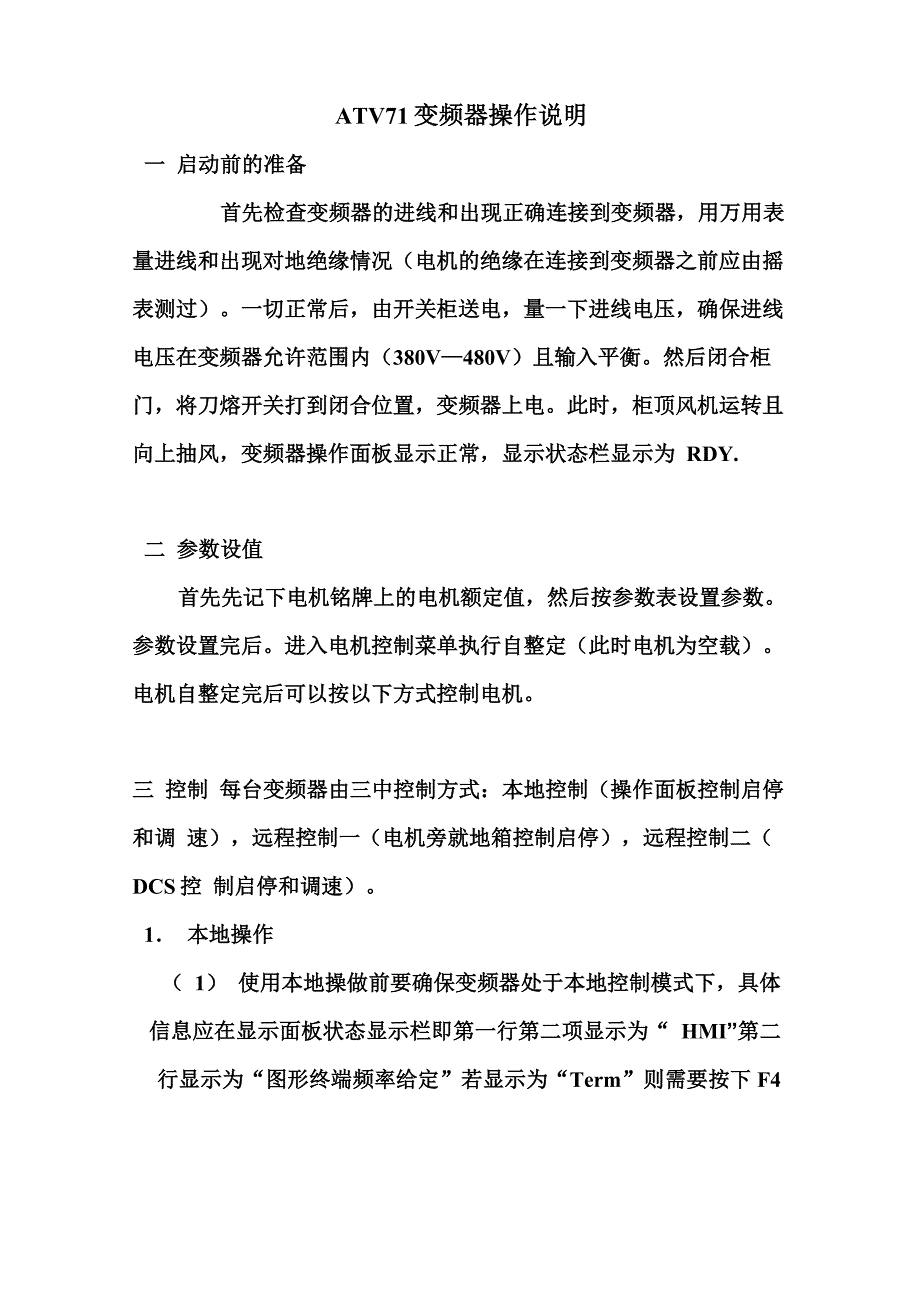

ATV71变频器操作说明一 启动前的准备首先检查变频器的进线和出现正确连接到变频器，用万用表 量进线和出现对地绝缘情况（电机的绝缘在连接到变频器之前应由摇 表测过）一切正常后，由开关柜送电，量一下进线电压，确保进线 电压在变频器允许范围内（380V—480V）且输入平衡然后闭合柜 门，将刀熔开关打到闭合位置，变频器上电此时，柜顶风机运转且 向上抽风，变频器操作面板显示正常，显示状态栏显示为 RDY.二 参数设值首先先记下电机铭牌上的电机额定值，然后按参数表设置参数 参数设置完后进入电机控制菜单执行自整定（此时电机为空载） 电机自整定完后可以按以下方式控制电机三 控制 每台变频器由三中控制方式：本地控制（操作面板控制启停和调 速），远程控制一（电机旁就地箱控制启停），远程控制二（DCS控 制启停和调速）1． 本地操作（ 1） 使用本地操做前要确保变频器处于本地控制模式下，具体 信息应在显示面板状态显示栏即第一行第二项显示为“ HMI”第二 行显示为“图形终端频率给定”若显示为“Term”则需要按下F4数前确认）2）显示面板第二行为频率给定，启动变频器前要确认所给频率是否符合要求，若不符可旋转旋钮来增大或减小给定值。
3）启动变频器，按下面板左下方的RUN按键，变频器开始启动加速，加速到给定频率后，变频器处于运行状态启动过程中面板左上角的状态显示栏显示为 RDY－ACC－RUN4）停止变频器，按下面板左边的STOP/RESET键，变频器开始启动，直到减速到0HZ后，变频器处于准备状态停止过程中面板左上角的状态显示栏显示为 RUN－DEC－RDY2 远程控制使用远程控制时前要确保变频器处于远程控制时模式下，具体信 息应在显示面板状态显示栏即第一行第二项显示为“ Term”第二行显示为“频率给定”若显示为“HMI”则需要按下F4键进行切换（若 在运行期间改变此参数会导致停车，请在改变此参数前确认）1）远程控制一，将就地箱的转换开关打到手动位置，由就地箱上的启停按钮进行变频器的启动和停止，由DCS给定频率2）远程控制二，将就地箱的转换开关打到自动位置，则启动和停止以及调速均由 DCS 控制3 远程控制和本地控制的切换按下F4键，此时控制方式将在本地控制和远程控制间转换使 用此功能时必须保证F4键被定义为“端子/终端”注意：在两种控制方式转换过程时，会使电机停止，使用前确保 此操作符合要求且无危险三 故障复位处理1 面板复位检查出故障原因并修改后可通过面板上的 RESET 进行复位， 此时必须确保变频器处于本地控制模式下， 即状态栏显示为 “HMI” 。
2 断电复位 若面板不能复位，则可以通过给变频器断电来进行故障复位，将 刀熔开关打到停止位置，变频器断电，等候5到 10分钟电容完全 放电后，在给变频器送电3 若以上两种方法均无法排除故障请联系变频器厂家进行维修检 查变频器面板显示说明Stop/reset 按钮：停止变频器 故障复位RUN 按钮：运行变频器ESC按钮：中断一个值，一个参数或一个菜单，返回以前的选择导航按钮：1 按 ENT 保存当前值，进入所选菜单或参数2 转动 增大或减小一个值，转到下一行或前一行增大或减小给定值RDY Term 0.00HZ 0.0A频率给定50. 0HZCode <<>> TK1 第一行第一项为变频器运行状态 有 RDY ACC DECRUN TUN 等等2 第一行第二项为变频器控制方式显示栏 有 Term HMI 两 种，Term为远程控制（DCS控制），HMI为本地控制（面板控制）3 第一行第三项为输出频率4 第一行第四项为输出电流5第二行为频率给定通道，显示是“频率给定”时是DCS给定频率，显示为“图形终端频率给定”时是面板给定频率第四行第四项为命令通道切换键显示为 TK。
