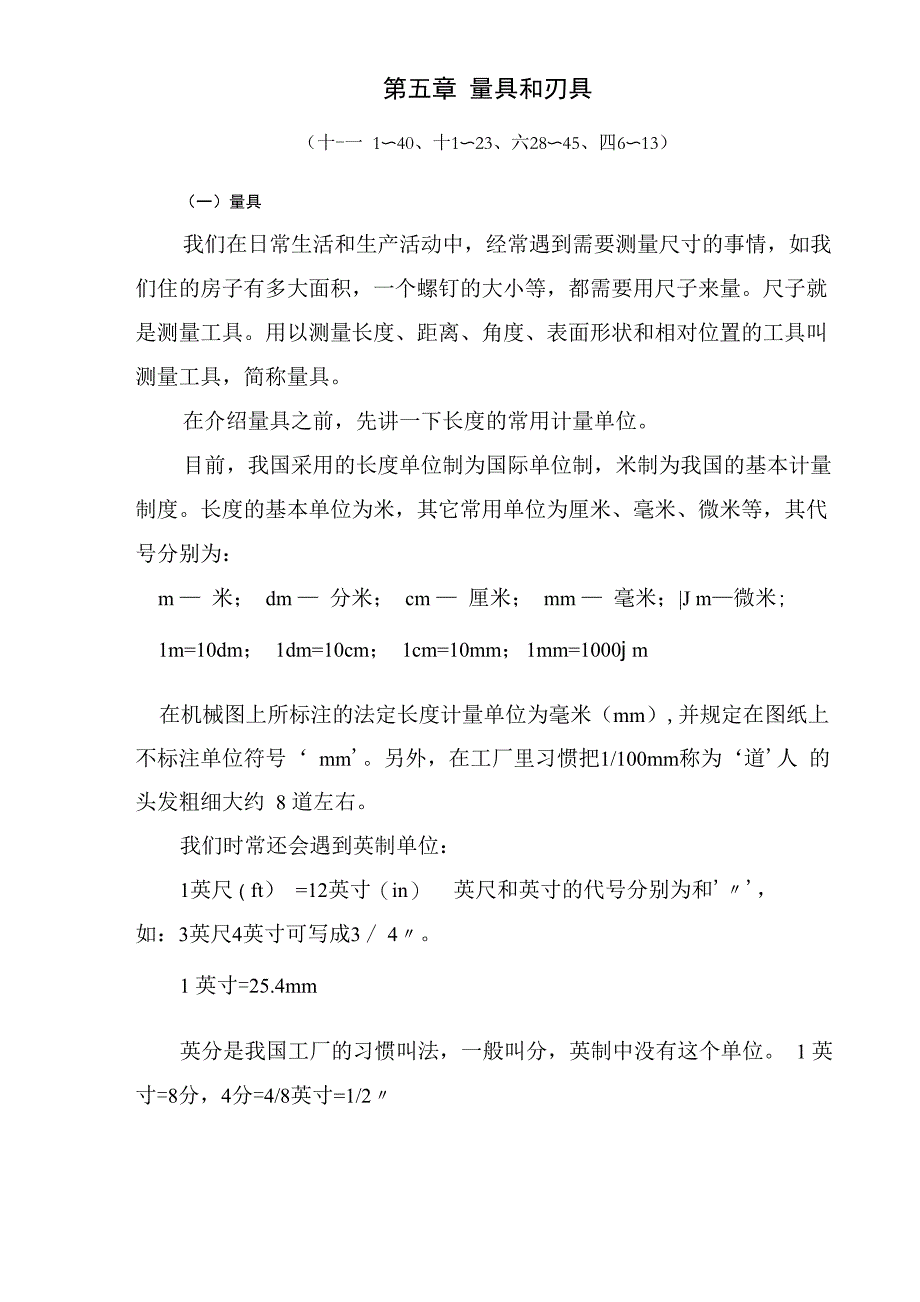

第五章 量具和刃具（十-一 1〜40、十1〜23、六28〜45、四6〜13）（一）量具我们在日常生活和生产活动中，经常遇到需要测量尺寸的事情，如我 们住的房子有多大面积，一个螺钉的大小等，都需要用尺子来量尺子就 是测量工具用以测量长度、距离、角度、表面形状和相对位置的工具叫 测量工具，简称量具在介绍量具之前，先讲一下长度的常用计量单位目前，我国采用的长度单位制为国际单位制，米制为我国的基本计量 制度长度的基本单位为米，其它常用单位为厘米、毫米、微米等，其代 号分别为：m — 米； dm — 分米； cm — 厘米； mm — 毫米；|J m—微米;1m=10dm； 1dm=10cm； 1cm=10mm； 1mm=1000j m在机械图上所标注的法定长度计量单位为毫米（mm）,并规定在图纸上 不标注单位符号‘ mm'另外，在工厂里习惯把1/100mm称为‘道'人 的头发粗细大约 8 道左右我们时常还会遇到英制单位：1英尺（ft） =12英寸（in） 英尺和英寸的代号分别为和'〃'，如：3英尺4英寸可写成3 / 4〃1 英寸=25.4mm英分是我国工厂的习惯叫法，一般叫分，英制中没有这个单位。
1 英寸=8分，4分=4/8英寸=1/2〃一、测量长度、距离类量具1．钢直尺【别名】钢板尺、钢尺、金属直尺、钢皮尺【用途】在尺面上有尺寸刻度，最小刻度0.5mm主要用来量取尺寸、测量工件，也可作划线时的导向工具，机械工人用的较多精度精确到毫米规格】按测量上限（mm）有：150, 300, 500……2000等规格制动式自卷式摇卷盒式量油尺2．钢卷尺【别名】卷尺、钢皮卷尺、钢盒尺用途】测量距离或较长工件的尺寸规格】⑴按结构型式分有自卷式（自动卷回）、制动式（由按键控制自动卷回）、摇卷盒式（由小摇把卷回的钢卷尺）、摇卷架式（也叫量油尺） 4 种型式 量油尺的尺端有一个小重锤，摇动小摇把将小重锤放入油池内，用以测量油池内油的深度， 从而推算出池内油的存储量⑵按测量上限（m）,自卷式、制动式有：1, 2，3，3.5，5五种 规格；摇卷盒式、摇卷架式有5， 10， 15， 20， 30， 50、 100 等规格 3．纤维卷尺【别名】布卷尺、皮卷尺、皮尺【用途】尺身用玻璃丝等纤维制成，用于测量较长距离的尺 寸，如丈量土地等由于纤维的伸缩性比钢片大，所以 其精度不如钢卷尺规格】按测量上限（m）有：5，10，15，20，30，50等规格。
4．卡钳、弹簧卡钳【用途】卡钳有内卡钳和外卡钳两种与钢板尺配合，内卡钳测量工件的内尺寸（内径、槽宽等），外卡钳 测量外尺寸（外径、厚度等）别名】外卡钳也叫外卡、紧轴外卡钳；内卡钳也叫内卡、紧轴内卡钳【规格】卡钳全长（mm）： 100, 125, 200, 250, 300, ……,500, 600弹簧卡钳是在卡钳的两个卡爪间放置弹簧和锁紧螺钉，用以锁定卡爪位置它与卡钳用途、规格一样,但具有调节方便和可以锁定测得的尺寸,不易变动的优点,在批量生产中尤为适用5．游标卡尺 【别名】卡尺、钢卡尺 【用途】游标卡尺由尺身、游标 （也称副尺）、量爪和紧固 螺钉组成,有的还有深度尺（I型）和微动游框（II型）游标卡尺用于测量工件的内径、外径、 孔距、宽度、厚度等尺寸,带深度尺的可用以测量工件深度游标卡 尺是一种中等精度的量具,它利用游标和尺身相互配合进行测量和读 数，测量精度比钢板尺高，读数精度可达0.02〜0.1mm,使用也方便， 是机械工人最常用的量具之一测量外尺寸时,应将两量爪张开到大于被测尺寸,将固定量爪的 测量面紧靠工件,然后移动副尺,使活动量爪的测量面也紧靠工件, 把紧固螺钉拧紧,然后读数。
规格】测量范围（mm）有：0〜150, 0〜200, 0〜300, 0〜500, 0〜1000, 0〜1500, 0〜2000 等规格6．高度游标卡尺【别名】高度尺、划线卡尺用途】高度游标卡尺由底座、尺身、紧固螺钉、 尺框、微动游框、划线量爪等组成用以 测量工件的高度及精密件划线，测量时的 读数精度可达0.02~0.1mm规格】按测量范围（mm）有：0〜200, 0〜300,0~500， 0~1000， 0~1500， 100~1000， 100~1500 等规格7．深度游标卡尺别名】深度尺、深度卡尺用途】深度游标卡尺由尺身、尺框、紧固螺钉 和微动装置组成,用来测量孔深、沟槽深度 以及阶梯高度等读数精度可达 0.02~0.1mm.【规格】按测量范围（mm）： 0〜150, 0〜200, 0〜300, 0〜500 等规格上述各种游标卡尺都存在一个共同的缺点,就是长期使用后刻度和数 字不清晰,容易读错为了解决这个问题,目前已有数字显示和带有指示 表的游标卡尺,在测量时,数值可直接显示出来,并且读数精度较高,可 达0.01mm但因价格较高，所以目前还未普及下面我们介绍千分尺千分尺是一种应用广泛的精密量具,其测量精 确度比游标卡尺高。
千分尺的形式和规格繁多,按其用途和结构可分为：外径千分尺、内径千分尺、深度千分尺、公法线千分尺、尖头千分尺、壁 厚千分尺等电子数昱外悝千分尺 带计数舂千分尺 杠杆千分尺8．外径千分尺【别名】千分尺、百分尺 外径百分尺、分厘 卡、外径分厘卡用途】外径千分尺是利用螺旋传动原理，将角位移变成直线位移来进行 长度测量的外径千分尺主要用于测量精密工件的外尺寸，如外径、 长度、厚度等等，测量精度可达0.001 （估读）〜0.01mm规格】按测量范围划分，在500mm以内时，每25mm为一档，如0〜25、25〜50 等在 500mm〜1000mm 时，每 100mm 为一档，如 500〜600、 600〜700 等最大可测量到 3000mm按制造精度可分为 0 级和 1 级两种， 0 级最高， 1 级次之此外还有，英制外径千分尺、数显外径千分尺、带计数器千分尺 用于测量管子壁厚的壁厚千分尺还有杠杆千分尺，其外形象外径千 分尺，它的测量精度比其它千分尺高，可达0.001〜0.002m m,杠杆千 分尺适用于测量更精密工件的外尺寸（外径、长度、厚度等）或校对 一般量具9．内径千分尺内径千分尺测量百【别名】内径分厘卡、内径百分尺。
公厘=毫米, 公分=厘米）用途】内径千分尺是用来测量精密工件的内尺寸，如内孔直径及沟槽宽度等，测量精度可达 0.001 （估读） 〜0.01mm规格】内径千分尺分普通内径千分尺和单杆式内径千分尺，普通内径千分尺类似量内径的游标卡尺，只是读数部分变成了螺旋微分筒，这种 内径千分尺用得不多单杆式内径千分尺由微分头和接长杆两部分组成，上图所示为微 分头部分微分头结构原理和读数方法与外径千分尺相同，微分头可 单独使用，以两侧的测量面与孔、槽等的内表面接触进行测量但其 测量范围小，仅可测量 50〜75mm 范围内的孔径，采用接长杆便可扩大其测量范围，每套单杆式内径千分尺都附有不同尺寸的接长杆内径千分尺的规格以其测量范围（mm）表示，单杆式内径千分尺的规格 有：50〜175, 50〜250, 50〜300, 50〜575, 50〜1500 等规格深度千分尺10．深度千分尺【别名】深度百分尺、深度分厘卡用途】用来测量精密工件孔和槽的深度、尺寸精度要求高的台阶测量精度可达0.001 （估读）〜0.01mm规格】测量范围（mm）： 0〜25, 0〜100, 0〜150等规格11 ．塞尺【别名】厚薄规、间隙规。
用途】测量或检验两个贴合平面间的间隙任一平面,微观都是凸凹不平的,两平面间都有间隙,只是较平的两平面贴合时其间隙较小而已机床装配时,溜板（上置刀架,在床身导轨上左右滑动的部件）与导轨间的间隙，就是用塞尺测量的，一般小于0.02mm为合格规格】⑴按塞尺片端头的形状分为A型和B型塞尺片都是长条形，A 型的端头为半圆形, B 型的端头是带有小圆弧的尖头形⑵塞尺片厚度有0.02, 0.03, 0.04……1mm⑶塞尺片长度有 75, 100, 150, 200, 300 等五种⑷塞尺一般都成组供应，也有单片供应的，但很少成组的规格标记举例如下： 100 B 17 0.02〜1100 — 塞尺片长度； B — 型别；17 — 每组片数； 0.02〜1 — 塞尺片厚度范围；12．量块【别名】块规、标准对板【用途】量块是用优质合金钢制造的标准长度或标准厚度的金属块，用于 调整或检验测量仪器、量具及精密工件（如 校验卡尺、外径千分尺等），是技术测量上， 长度计量的基准规格】按精度级别有： 00，0，1，2，3 级，00 级精度最高，3 级最低；按尺寸系列有：0.5, 1, 1.001, 1.002, ……1000mm； 量块主要是成套供应，个别的也可单块供应。
二、测量角度类量具1 ．角度量块【别名】角度块规 【用途】它是一种角度计量的基准用于对万能角度尺和角度样板的检定,也可用于检查精密工件的角度规格】按量块不同角度,分组成套供应2．万能角尺【别名】万能钢角尺、万能角度尺、组合角尺用途】测量一般的角度、长度、深度、水平度以及在圆形工件上定中心等规格】钢尺长度 300mm3．游标万能角度尺【别名】游标量角器、游标测角器、万能角 尺用途】测量精密工件的内外角度或进行角度划线规格】有I型和II型两种型式，1型的测量范围为0〜320°；11型的测量范围为0〜360 °4．宽座角尺【别名】角尺、90°角尺、宽座直角尺、宽底座角尺 【用途】检验直角、划垂直线和零部件的安装定位等 【规格】按精度等级分为 00、0、1、2 级四个级别 00 级精度最高，仅用于测量和检验高精度工件；0 级和 1 级精度的，用来测 量和检验精密工件；2 级精度的用于一般工件按长边和短边的长度（mm）,有63X40, 125X80, ……1600X1000三、测量表面形状和相对位置类量具外圆跳动和端面跳动（形状 和位置偏差兼而有之） 百 分表的测量精度为百分之 一毫米；千分表为千分之一 毫米。
规格】按测量范围（mm）有：0〜0.1, 0〜0.2, 0〜1, 0〜2,……0〜 50, 0〜100 等规格按读数形式,有钟面式和电子数显百分表、千分表 2．杠杆百分表、杠杆千分表测窄椿跳动用途】其用途同百分表和千分表一样杠杆百（千）分表的测头与表面垂直，测头行程很小，有些空间 狭小的地方，如测量小孔的跳动量、键槽和燕尾槽 的直线度等，用杠杆百（千）分表就很方便规格】按测量范围（mm）,百分表：0〜0.8, 0〜1千分表：0〜0.23．表座【别名】千分表架、表架【用途】用于支载千分表和百分表,使其能 够处于任意方位,以适应各种场合的测 量工作有磁性表座和万能表座磁性表座有磁性,能吸附于导磁（如钢铁）的平面上；万能表座是长条形,四面带有 T 型槽等不同形状的槽,供装置表杆和固定表座用,万能表座可放置在平面上或装夹固定在某个 地方规格】磁性表座有I、II、III、W型，1型最小，W型最大万能表座只有一种规格,其底座长度为 220mm4．内径百分表、内径千分表别名】内径量表、气缸表用途】用于测量工件内孔或深孔的形状误差，以及以比较法测量其尺寸它将测头的径向位移转。
