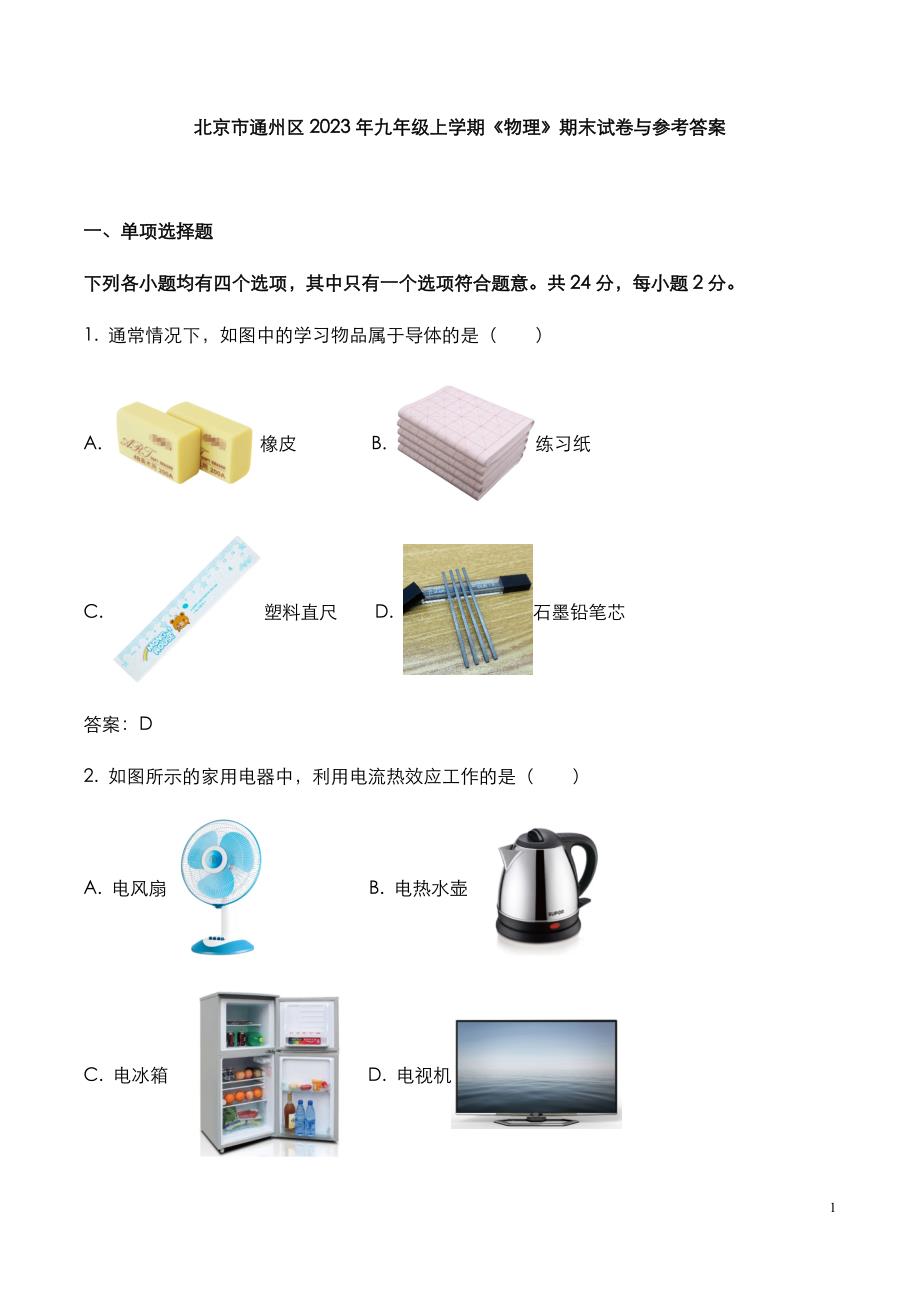

1北京市通州区 2023 年九年级上学期物理期末试卷与参考答案北京市通州区 2023 年九年级上学期物理期末试卷与参考答案一、单项选择题一、单项选择题下列各小题均有四个选项，其中只有一个选项符合题意共 24 分，每小题 2 分下列各小题均有四个选项，其中只有一个选项符合题意共 24 分，每小题 2 分1.通常情况下，如图中的学习物品属于导体的是（）A.橡皮 B.练习纸C.塑料直尺 D.石墨铅笔芯答案：D2.如图所示的家用电器中，利用电流热效应工作的是（）A.电风扇 B.电热水壶C.电冰箱 D.电视机2答案：B3.关于条形磁铁，下列描述不正确的是（）A.条形磁铁的周围存在磁场B.条形磁铁的两端磁性最弱C.条形磁铁可以吸引含有金属镍制造的硬币D.条形磁铁可以使原本无磁性的铁钉具有磁性答案：B4.在如图所示的四个电路图中，小灯泡的规格都相同开关 S 闭合后，只有一只灯泡发光的电路是（）A.B.C.D.答案：D5.在如图所示的各种行为中，符合用电安全要求的是（）A.远离高压带电体3B.在同一个接线板上同时共用多个用电器C.在电线上晾衣服D.用湿毛巾擦拭正在发光的电灯答案：A6.关于电压、电流、电阻的描述，下列说法中正确的是（）A.电路两端只要有电压，电路中就一定有电流B.导体中的电流都是由自由电子定向移动形成的C.导体中自由电子定向移动的方向与电流方向相反D.若通过导体的电流很大，则说明该导体的电阻很小答案：C7.A、B、C 是三个轻质塑料小球。
将 A 与 B 悬挂起来，静止时如图甲所示；再将 B 与 C 悬挂起来，静止时如图乙所示关于三个小球的带电情况，下列说法中正确的是（）4A.A 小球不带电B.B 小球一定带电C.B、C 小球都带电，并且带有异种电荷D.A、B 小球都带电，并且带有异种电荷答案：B8.光敏电阻的阻值随光照强度的增大而减小将光敏电阻 R、定值电阻 R0、电流表、电压表、开关和电压恒定的电源连接成如图所示的电路闭合开关，逐渐增大光敏电阻的光照强度，下列说法正确的是（）A.电压表示数变小B.电流表示数变小C.电路总电阻变大D.R0消耗的功率变小答案：A9.关于地球的磁场，下列说法中正确的是（）A.地球本身相当于一个巨大的 U 形磁体B.地磁场的南极在地理的南极附近C.地磁场的磁感线是真实存在的，只是人眼看不到D.指南针能指南北，是由于受到地磁场的作用答案：D10.两只额定电压均为 220V 的电热水壶甲、乙外形和结构完全相同，它们在额定电压下工作的过程中，消耗的电能 W 和通电时间 t 的关系如图所示关于这两只电热水壶均在正常工作5时的情况，下列说法中正确的是（）A 甲壶消耗电能比乙壶快B.电流通过甲壶做的功小于电流通过乙壶做的功C.通过甲壶的电流小于通过乙壶的电流D.两壶中加入等质量的水，甲壶中的水一定比乙壶中的水先沸腾答案：A11.如图所示电路，开关闭合后，发现 L1、L2都不亮。
小明将开关、L1和 L2的接线柱分别用a、b、c、d、e、f 表示，用一块电压表检测电路故障表中是他记录的检测数据则故障的原因可能是（）电压表接入的位置a、fa、ea、da、ca、b电压表的示数（V）33330A.L1的灯丝断了B.L2被短路了C.连接 e、d 的导线断了D.连接 b、c 的导线断了.6答案：D12.如图所示，把标有“6V 3W”的小灯泡 L 与最大阻值为 100 的滑动变阻器 R 连接在电压恒定为 18V 的电路中，灯丝电阻不随温度变化电流表和电压表选择的量程分别为“00.6A”和“015V”闭合开关 S，在保证电路安全的情况下，移动滑动变阻器的滑片 P，则下列说法中正确的是（）A.向右移动滑片 P，电流表和电压表示数均变小B.向左移动滑片 P，电路中的最大电流为 0.6AC.滑动变阻器接入电路中的阻值变化范围为 2460D.小灯泡电功率的变化范围是 0.5W3W答案：C二、多项选择题二、多项选择题下列各小题均有四个选项，其中符合题意的选项均多于一个共 6 分，每小题 2 分，每题选项全选对的得 2 分，选对但不全的得 1 分，有错选的不得分下列各小题均有四个选项，其中符合题意的选项均多于一个。
共 6 分，每小题 2 分，每题选项全选对的得 2 分，选对但不全的得 1 分，有错选的不得分13.教室里安装了 16 盏相同规格的日光灯，下列说法正确的有（）A.教室里的日光灯都是并联的B.通电的日光灯越多，电路两端的总电压就会越大7C.通电的日光灯越多，电路中的总电流就会越大D.通电的日光灯越多，电路消耗的总功率就会越大答案：ACD14.关于电和磁，下列说法中正确的是（）A.导体周围存在产生磁场B.根据电磁感应现象制成了动圈扬声器C.闭合回路的部分导体，在磁场中做切割磁感线运动，导体中就会产生电流D.如果通电线圈在磁场作用下转动，则线圈的机械能是由电能转化来的答案：CD15.现有额定电压均为 3V 的两盏小灯泡 A 和 B，它们的 U-I 关系图像如图所示下列说法中正确的是（）A.若将两灯串联在电压为 6V 的电路中，则两灯均能安全工作B.若将两灯串联在电压为 4V 的电路中，则两灯均能安全工作C.若将两灯并联在电压为 3V 的电路中，电路消耗的总功率为 1.5WD.若将两灯串联，在保证两灯都能安全工作的前提下，电路总功率最大值为 0.8W答案：BCD8三、实验解答题三、实验解答题16、17、18、23、24 小题每题 2 分，19 小题每题 4 分，20、21、22 小题每题 3 分，25 小题 5 分，共 28 分。
16、17、18、23、24 小题每题 2 分，19 小题每题 4 分，20、21、22 小题每题 3 分，25 小题 5 分，共 28 分16.图中，电能表的读数是_kWh答案：2586 817.图中，螺线管的右端是_（选填“N”或“S”）极答案：N18.根据图甲所示的实验情境，在图乙中用磁感线描述出条形磁体的磁场（小磁针黑色一端为N 极）9答案：19.用电压为 4V 的电源、已调零的电流表和电压表、符合实验要求的滑动变阻器、开关、导线若干，测量一只额定电压为 2.8V 小灯泡的额定功率1）请你以笔画线代替导线，将图甲的实物电路连接完整（）；（2）连接电路时，滑动变阻器 R 的滑片 P 应置于_（选填“左”或“右”）端；（3）闭合开关 S，移动滑动变阻器滑片 P，当电压表示数为 2.8V 时，电流表示数如图乙所示，此时电流为_A；（4）小灯泡的额定功率是_W答案：.左 .0.3 .0.8420.小峰在探究“通过导体的电流跟电阻的关系”实验中，根据实验目的设计出实验电路图，如图所示10（1）在小峰探究的问题中的因变量是_；（2）在此实验中，为达到实验目的，每次应更换_，并移动滑动变阻器的滑片 P，改变其连入电路中的阻值，目的是使_表的示数保持不变。
答案：.电流 .不同阻值的电阻 .电压21.在探究影响电磁铁磁性强弱因素的实验中，小华用漆包线（表面涂有绝缘漆的导线）绕在铁钉上做成了有五个接线柱（抽头）o、a、b、c、d 的电磁铁，相邻抽头之间线圈均为 40匝小华将它与电源、电流表、滑动变阻器、开关、导线和一些大头针，组成了如图所示的实验电路1）此实验中电磁铁磁性的强弱用_来反映；（2）小华实验步骤如下：先将抽头 o、a 连入电路，闭合开关，移动滑动变阻器滑片 P 到某一位置，用电磁铁的一端吸引大头针，同时观察电流表的示数 I断开开关，将 o、a 间的匝数和被吸引的大头针的个数记入实验数据表中；小华再将抽头 o、b 连入电路，闭合开关，移动滑动变阻器滑片 P，使电流表的示数 I 保持11不变，再用电磁铁的一端吸引大头针断开开关，将 o、b 间线圈的匝数和被吸引的大头针的个数记入实验数据表中；仿照上一步骤，分别接入 o、c 和 o、d，记录相关数据；（3）根据实验步骤可知，小华探究具体问题是：_答案：.吸引大头针的个数多少 .电流一定时，电磁铁的匝数越多，磁性是否越强呢？22.某实验小组用外形相同的实心铝棒和铁棒及其他器材组成如图所示装置，探究磁场对通电导体的作用。
1）为了让静止的金属棒在受力后更容易发生运动，金属导轨上应该放置_（选填“铝”或“铁”）棒；（2）闭合开关 S 后，发现金属棒向左运动；断开开关，将连接电源正负极的导线对调，闭合开关后，发现金属棒向右运动由此可知：金属棒受力运动的方向与_有关；（3）生活中的_（选填“手摇式自发电手电筒”“电风扇”或“电灯泡”）就是利用了该实验所揭示的原理工作的答案：.铝 .电流方向 .电风扇1223.小斐为了测量未知电阻的阻值，利用两块已调零的电流表、阻值已知的电阻和符合实验要求的器材，设计了如图所示实验电路闭合开关后，电流表的示数为，电流表的示数为请你根据已知量和测量量，写出的表达式为：_答案：24.小瑞猜想导体的电阻越大，电流通过导体产生的热量就越多为了验证猜想，他准备好三个完全相同的烧瓶，烧瓶内装有质量相等、初温相同的煤油，并将三段阻值不同的电阻丝（），浸在煤油中，再用带有规格完全相同的温度计的橡胶塞封住瓶口，如图甲所示然后他将电源、开关、电流表、滑动变阻器、图甲中的烧瓶、导线连成如图乙所示的电路xR0R1A1I2A2IxRxR 1202IIRIABCRRR13（1）小瑞进行了如下操作：a.闭合开关，移动滑动变阻器滑片到适当位置，电流表的示数为 I，通电一段时间后，将温度计的初温、末温 和的大小记入表格中；b.断开开关，用烧瓶替换下烧瓶，闭合开关，通电一段时间后，将温度计的初温、末温和的大小记入表格中；c.断开开关，用烧瓶替换下烧瓶，闭合开关，通电一段时间后，将温度计的初温、末温和的大小记入表格中；d.用算出三次实验中温度计示数变化量。
请你分析并回答下列问题：（2）实验完毕后，小华认为小瑞实验操作不能验证他的猜想其理由是：_答案：没有控制电流大小和时间25.请你利用稳压电源、3 只已调零的电压表、8 个阻值不同的已知电阻、1 个滑动变阻器、1只开关和若干导线，证明：两只电阻串联在电路中时，当一只电阻电压保持不变，电路两端的总电压 U 与另一只电阻的电压的关系为“”1）请你画出实验电路图；（2）写出实验步骤；（3）画出实验数据记录表答案（1）的0t1tAR0t1tBR0t1tCR10ttt1U1UUk14（2）实验步骤：按照电路图连接电路，滑动变阻器滑片 P 移动到最右端；闭合开关，调节滑动变阻器的滑片 P 到适当位置，读出电压表、V 的示数 U0、U1和 U，并将 U1和 U记入表格中；将用另一个不同阻值的定值电阻替换，闭合开关，移动滑动变阻器的滑片 P，使电压表的示数保持不变，读出此时和的值，并记入表格中；用不同的电阻不断更换，仿照步骤再做四次实验3）实验数据记录表如下：U/V四、科普阅读题四、科普阅读题26.阅读从无线充电到太空电站一文，回答题：无线充电技术其实很简单，基本原理就是物理课上学过的“电生磁、磁生电”。
以为例，给充电器中缠绕在磁芯上的线圈通电，产生磁场这个过程将电转换为电磁能，而电磁能能够在空间传播同时，中也有一个相应的接收线圈，这个接收线圈接收到充电器发出的电磁场后，经过一定的电路进行处理，就可以给充电了需要注意的是，能实现无线充电的关键在于充电器线圈中的电流必须是不断变化的，形成不断变化的磁场，这样接收线圈中的磁通量（可以理解成磁感线的疏密）才能发生变化，从而产生感应电流电动汽车指主要使用铅酸电池、镍镉电池、镍氢电池和锂电池等可充电电池为动力的汽车由于其驾驶舒适，0 排放，逐渐被人们认可也有一部分人觉得它单次行驶里程短（续航里程0V1V1R0V0U1UU1R1/VU15短），充电桩不够普及，而且单次充电时间较长，对电动车并不认可于是科技工作者想到了无线充电技术，一是在停车场地面下方安装充电线圈，汽车底盘上安装接收线圈，就像无线充电那样充电；二是在特定路段地面下方安装充电线圈，汽车上安装接收线圈（如图）。
