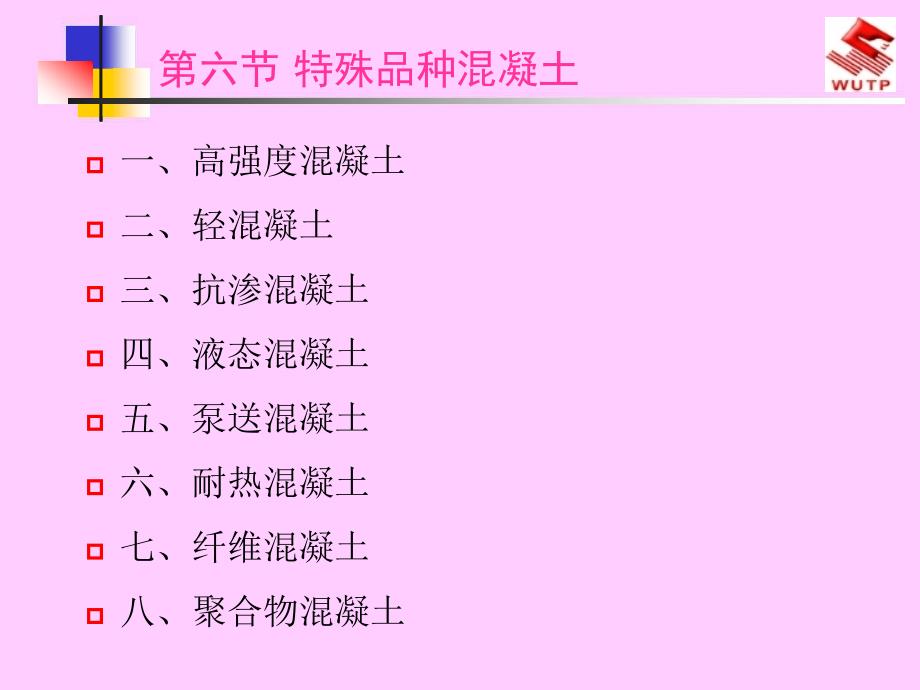

第六节 特殊品种混凝土p一、高强度混凝土p二、轻混凝土p三、抗渗混凝土p四、液态混凝土p五、泵送混凝土p六、耐热混凝土p七、纤维混凝土p八、聚合物混凝土 目前许多国家工程技术人员的习惯是把C10~C50强度等级的混凝土称为普通强度混凝土，C60~C90的混凝土称为高强混凝土，C100以上的混凝土称为超高强混凝土 高强、超高强混凝土的特点是强度高、耐久性好、变形小，能适应现代工程结构向大跨度、重载、高耸发展和承受恶劣环境条件的需要 5.6.1 高强、超高强混凝土高强、超高强混凝土 目前，国际上配制高强、超高强混凝土实用的技术路线是高品质通用水泥+高性能外加剂+特殊掺合料配制高强、超高强混凝土时，应选用质量稳定、强度等级不低于42.5级的硅酸盐水泥或普通硅酸盐水泥应掺用活性较好的矿物掺合料，且宜复合使用矿物掺合料应掺用高效减水剂或缓凝高效减水剂 高强、超高强混凝土配合比的计算方法和步骤与普通混凝土基本相同 5.6.2 轻混凝土轻混凝土 凡表观密度小于1900kg/m3的混凝土统称为轻混凝土 按其组成成分可分为轻骨料混凝土、多孔混凝土(如加气混凝土)和无砂混凝土(如无砂大孔混凝土)三种类型。
用轻质粗骨料、轻质细骨料(或普通砂)、水泥和水配制而成的，其干表观密度不大于1950 kg/m3的混凝土叫轻骨料混凝土 轻骨料混凝土是一种轻质、高强、多功能的新型建筑材料，具有表观密度小、保湿性好、抗震性强等优点 5.6.2.1 轻骨料混凝土轻骨料混凝土 (1)轻骨料的分类 凡粒径大于5mm，堆积密度小于1000kg/m3的骨料，称为轻的粗骨料；粒径不大于5mm，堆积密度小于1200kg/m3的骨料，称为轻的细骨料 轻骨料按其来源可分为3类： ①天然轻骨料 ②人造轻骨料 ③工业废料 5.6.2.2 轻骨料的分类及技术性能轻骨料的分类及技术性能 (2)轻骨料质量要求 轻骨料的技术性能主要包括堆积密度、强度、颗粒级配和吸水率等4项此外，对耐久性、安定性、有害杂质含量也提出了要求 (3)轻骨料混凝土的技术性能 ①强度与强度等级 《轻骨料混凝土技术规程》(JGJ 51—2002)规定，根据立方体抗压强度标准值，可将轻骨料混凝土划分为11个强度等级：LC5.0、LC7.5、LC10、LC15、LC20、LC25、LC30、LC35、LC40、LC45、LC50。
②保温性能 轻骨料混凝土具有较好的保温性能，其表观密度为1000kg/m3、1400kg/m3、1800kg/m3的轻骨料混凝土导热系数分别为0.28W/(m·K)、0.49W/(m.K)、0.87W/(m.K) (1)应对轻粗骨料的含水率及堆积密度进行测定 (2)必须采用强制式搅拌机搅拌，防止轻骨料上浮或搅拌不均 (3)拌合物在运输中应采取措施减少坍落度损失和防止离析 (4)轻骨料混凝土拌合物应采用机械振捣成型 (5)轻骨料混凝土浇筑成型后应及时覆盖和喷水养护 5.6.3 轻骨料混凝土的施工轻骨料混凝土的施工 5.6.2.2.1 加气混凝土加气混凝土 加气混凝土是由含钙质材料(水泥、石灰等)及含硅质材料(石英砂、粉煤灰、粒状高炉矿渣等)作原料，经磨细、配料，再加入发气剂(铝粉、双氧水等)，进行搅拌、浇筑、发泡、切割及蒸压养护等工序生产而成 加气混凝土的质量指标是表观密度和强度一般表观密度大、孔隙率小的，强度较高，但保温性能较差 5.6.2.2 多孔混凝土多孔混凝土 泡沫混凝土是由水泥净浆加入泡沫剂(也可加入部分掺合料)，经搅拌、入模、养护而成。
常用的泡沫剂有松香胶泡沫剂和水解牲血泡沫剂 泡沫混凝土的表观密度为300~800kg/m3，抗压强度为0.3~5MPa，导热系数为0.10~0.25W (m·K) 5.6.2.2.2 泡沫混凝土泡沫混凝土 无砂大孔混凝土是以粗骨料、水泥、水配制成的轻混凝土，表观密度为500-1000kg/m3，抗压强度为3.5-10MPa可作绝热材料及滤水材料 (m·K) 5.6.2.3 无砂大孔混凝土无砂大孔混凝土 又称防水混凝土，防水混凝土分为普通防水混凝土、膨胀水泥防水混凝土和外加剂防水混凝土 普通防水混凝土是以调整配合比的方法来提高自身密实度和抗渗性的一种混凝土 膨胀水泥防水混凝土主要是利用膨胀水泥在水化过程中，形成大量体积增大的水化硫铝酸钙，在有约束的条件下，能改善混凝土的孔结构，使总孔隙率减少，孔径减小，从而提高混凝土抗渗性 5.6.3 抗渗混凝土抗渗混凝土 外加剂防水混凝土添加的外加剂主要有：各类减水剂、膨胀剂和防水剂等 流态混凝土就是在预拌的坍落度为8~15cm的塑性混凝土拌合物中加入流化剂，经过搅拌得到的易于流动、不易离析、坍落度为18~22cm的混凝土，其自身能像水一样地流动。
流态混凝土的配制关键之一是选择合适的流化剂流化剂以高减水性、低引气性、无缓凝性的高效减水剂为适用主要适用于泵送、现浇和密筋的各种混凝土建筑中5.6.4 流态混凝土流态混凝土 纤维混凝土是在混凝土中掺入纤维而形成的复合材料它具有普通钢筋混凝土所没有的许多优良品质，在抗拉强度、抗弯强度、抗裂强度和冲击韧性等方面较普通混凝土有明显的改善 常用的纤维材料有钢纤维、玻璃纤维、石棉纤维、碳纤维和合成纤维等 纤维混凝土目前主要用于非承重结构、对抗冲击性要求高的工程，如机场跑道、高速公路、桥面面层、管道等5.6.5 纤维混凝土纤维混凝土 。
