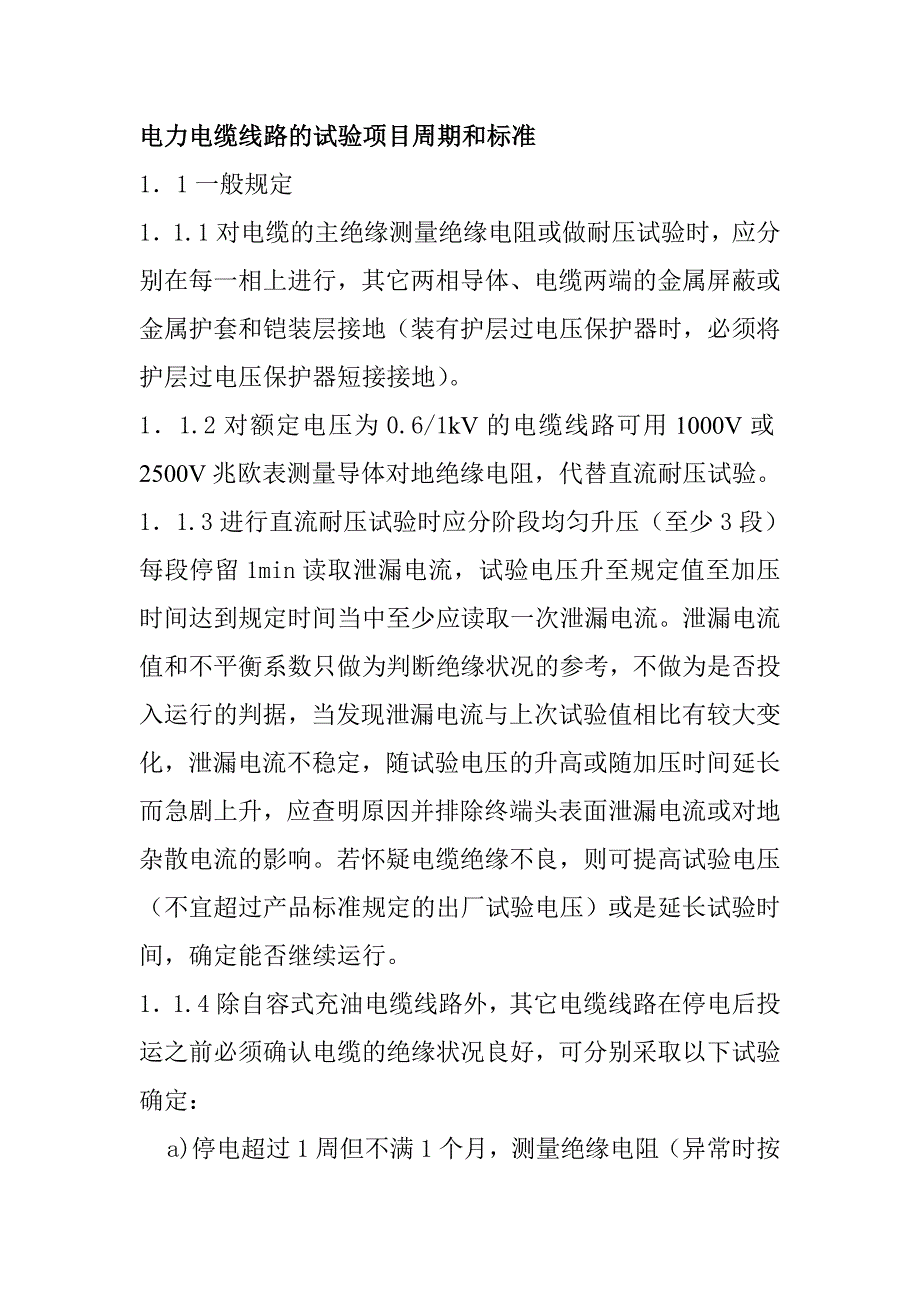

电力电缆线路的试验项目周期和标准1．1一般规定1．1.1对电缆的主绝缘测量绝缘电阻或做耐压试验时，应分别在每一相上进行，其它两相导体、电缆两端的金属屏蔽或金属护套和铠装层接地（装有护层过电压保护器时，必须将护层过电压保护器短接接地）1．1.2对额定电压为0.6/1kV的电缆线路可用1000V或2500V兆欧表测量导体对地绝缘电阻，代替直流耐压试验1．1.3进行直流耐压试验时应分阶段均匀升压（至少3段）每段停留1min读取泄漏电流，试验电压升至规定值至加压时间达到规定时间当中至少应读取一次泄漏电流泄漏电流值和不平衡系数只做为判断绝缘状况的参考，不做为是否投入运行的判据，当发现泄漏电流与上次试验值相比有较大变化，泄漏电流不稳定，随试验电压的升高或随加压时间延长而急剧上升，应查明原因并排除终端头表面泄漏电流或对地杂散电流的影响若怀疑电缆绝缘不良，则可提高试验电压（不宜超过产品标准规定的出厂试验电压）或是延长试验时间，确定能否继续运行1．1.4除自容式充油电缆线路外，其它电缆线路在停电后投运之前必须确认电缆的绝缘状况良好，可分别采取以下试验确定：a)停电超过1周但不满1个月，测量绝缘电阻（异常时按b处理）b)停电超过1个月但不满1年的：作规定直流耐压试验值的50%耐压1min。
c)停电超过1年的电缆线路必须作常规耐压试验1．1.5新敷设的电缆投入运行3-12个月，一般应作1 次直流耐压试验，以后再按正常周期试验1．2纸绝缘电力电缆线路的试验项目、周期和标准见表8-1 表8-1纸绝缘电力电缆线路的试验项目、周期和标准序号项目周期标 准说 明1绝缘电阻1)交接时2)直流耐压试验前3)必要时自行规定电缆U 兆欧表电压1kV及以下 1000V1kV以上 2500V6kV及以上 2500V或5000V2直流耐压1） 交接时2） 新作终端或接头后3） 1-3年1） 试验电压值按下表规定：加压时间交接时10min,其余不少于5 min6 kV及以下电缆的泄漏电流小于10A，10 kV及以上电缆的泄漏电流小于20A时，对不平衡系数不作规定电缆额定电压U0/U（kV）直流试验电压（kV）0.6/141.8/3123.6/6246/6306/10401．7/104721/3510526/351302)耐压5min时的泄漏电流值不应大于1min时的泄漏电流值3)三相之间的泄漏电流不平衡系数（最大值与最小值之比）不应大于23相位检查1） 交接时2） 必要时与电网相位一致1．3橡塑绝缘电力电缆线路橡塑绝缘电力电缆是指聚氯乙烯、交联聚乙烯与乙丙橡皮绝缘电力电缆。
1．3.1橡塑绝缘电力电缆线路的试验项目、周期和标准见表8-2表8-2橡塑绝缘电力电缆线路的试验项目、周期和标准序号项目周期标 准说 明1电缆主绝缘绝缘电阻1）交接时2）耐压试验前3）必要时自行规定0.6/1kV电缆，用1000V兆欧表0.6/1kV以上电缆用2500V或5000V兆欧表2电缆外护套、内衬层绝缘电阻1）交接时2）耐压试验前3）必要时每公里绝缘电阻值不应低于0.5MΩ1） 用500兆欧表2） 当绝缘电阻低于标准时应采用附录D中叙述的方法判断是否进水3） 110kV及以上电缆进行外护套测试，无外电极时不做3铜屏蔽层电阻和导体电阻比（Rp/Rx）1）交接时2）重作终端或接头后3）必要时较投运前的电阻比增大时，表明铜屏蔽层的直流电阻增大，有可能被腐蚀；电阻比减小时表明附件中的导体连接点的电阻有可能增大数据自行规定1） 用双臂电桥测量在相同温度下的铜屏蔽层和导体的直流电阻2） 终端以及中间接头的安装工艺，必须符合附录E的要求才能测量，不符合此附录者不测量4电缆主绝缘交流耐压试验1）交接时2）新作终端或接头后3）3～5年交流耐压（1）0.1Hz耐压试验（35kV及以下）交接时：3U0 60min预试时：2.1 U0 5 min（2）1-300Hz谐振耐压试验交接时：电压等级 试验电压 时间35kV及以下 2U0 5min66kV、110kV 1.7U0 5min220kV 1.4U0 60min预试时：电压等级 试验电压 时间]35kV及以下 1.6U0 5min66kV、110kV 1.36U0 5min220kV 1.36U0 5min1）110kV及以上一端为空气绝缘终端，另一端为GIS的电缆和两端均为空气绝缘终端的电缆应进行定期试验2）两端均为密闭式终端的电缆可不进行定期试验5交叉互联系统1）交接时2）2-3年3）互联系统故障时见表8-46相位检查1）交接时2）必要时与电网相位一致1．4 自容式充油电缆线路1．4.1自容式充油电缆线路的试验项目、周期和标准见表8-3表8-3自容式充油电缆线路的试验项目、周期和标准序号项目周期标 准说 明1主绝缘直流耐压1）交接时2）因失去油压导致受潮或进气修复后3）新作终端或接头后试验电压值按下表：U0/U(KV)冲击耐受电压交接时15min修复、作头后5 min64/110450286225550275127/22085095010505064254755102电缆外护套和接头外护套的直流耐压1)交接时2)2-3年试验电压5kV,加压时间1min1)根据历次试验记录积累经验后可以用测量绝缘电阻代替,有疑问时再作直流耐压2)可与交叉互连系统中的直流耐压结合一起进行3压力箱与其直接连接的终端或塞止接头发生故障后1） 压力箱的供油量不应小于供油特性曲线所代表的标称供油量的90%2） 不低于50kV3） 电缆油的介损不大于0.5%（100℃时）压力供油特性的试验方法按GB9326.5第6.3条进行4油压示警系统：1）信号指示1）交接时2）6个月合上示警系统信号装置的试验开关应能正确发出相应的示警信号2）控制电缆线芯对地绝缘1）交接时2）1-2年每公里绝缘电阻不小于1MΩ用100V或250V兆欧表5交叉互联系统1）交接时2）2-3年3）互联系统故障时见表8-46电缆及附件内的电缆油1）交接时2）2-3年3）必要时1）击穿电压：新油不低于50kV，运行中油不低于45 kV2）油温1001℃和场强1MV/m下新油不大于0.5%；运行中油不大于1.0%3）电缆油中溶解气体组分含量的注意值1）油中溶解气体的试验只在交接时，或是当怀疑电缆绝缘过热老化或塞止接头存在严重局部放电时进行2）试验方法和要求按GB7252规定进行，标准栏所列注意值不是判断充油电缆有无故障的唯一指标，应参照SD304，进行追踪分析查明原因注意值l/l(v/v)可燃气体总量1500H2 500C2H2 痕量CO 100CO2 1000CH4 200C2H4 200C2H6 2007相位检查1）交接时2）必要时与电网相位一致1．4.2交叉互联系统的试验项目、周期和标准见表8-4 表8-4交叉互联系统的试验项目、周期和标准序号项目周期标 准说 明1电缆外护套、绝缘接头外护套及其绝缘夹板对地直流耐压1）交接时2）2-3年在每段电缆金属屏蔽或金属护套与地之间加5kV，加压时间1min不应击穿试验时必须将护层过电压保护器断开，在互联箱中应将另一侧的所有电缆金属套都接地2护层过电压保护器1）交接时2）2-3年1）伏安特性或参考电压应符合产品标准的规定2）护层保护器及其引线对地的绝缘电阻用1000V兆欧表测量绝缘电阻不应低于10MΩ3互联箱：1）交接时2）2-3年1）闸刀（或联片）的接触电阻：在正常工作位置进行测量，接触电阻不应大于20υΩ；2）检查闸刀（或连接片）连接位置应正确无误1）用双臂电桥2）在密封互联箱之前进行；发现连错改正后必须重测闸刀（或连接片）的接触电阻注：互联系统大段内发生障碍，则应对该大段进行试验，若互联系统内直接接地的接头发生故障，则与该点相邻的两大段均应进行试验。
