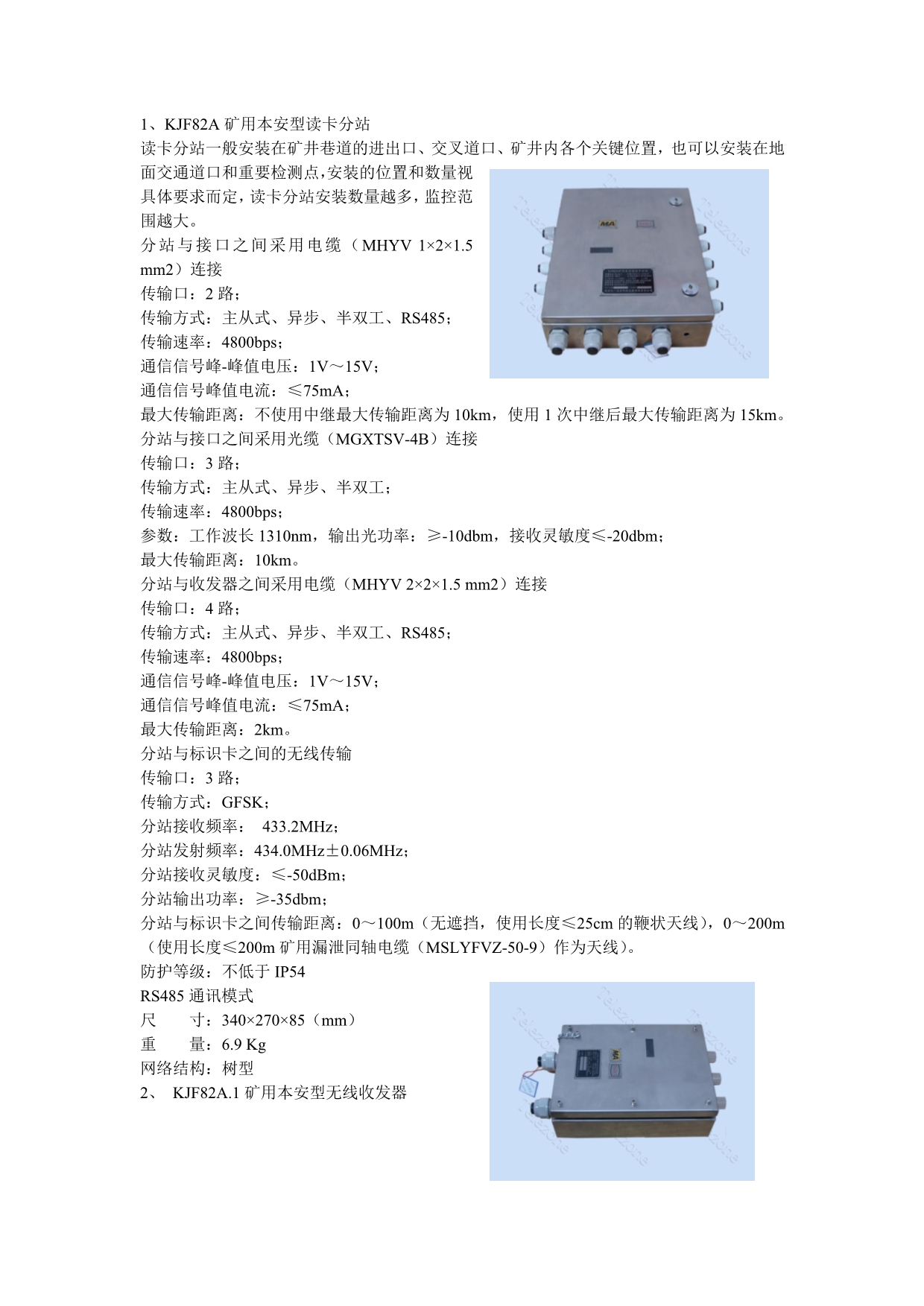

1、KJF82A 矿用本安型读卡分站读卡分站一般安装在矿井巷道的进出口、交叉道口、矿井内各个关键位置，也可以安装在地面交通道口和重要检测点，安装的位置和数量视具体要求而定，读卡分站安装数量越多，监控范围越大分站与接口之间采用电缆（MHYV 1×2×1.5 mm2）连接传输口：2 路；传输方式：主从式、异步、半双工、RS485；传输速率：4800bps；通信信号峰-峰值电压：1V～15V；通信信号峰值电流：≤75mA；最大传输距离：不使用中继最大传输距离为 10km，使用 1 次中继后最大传输距离为15km分站与接口之间采用光缆（MGXTSV-4B）连接传输口：3 路；传输方式：主从式、异步、半双工；传输速率：4800bps； 参数：工作波长 1310nm，输出光功率： ≥-10dbm ，接收灵敏度≤-20dbm；最大传输距离：10km分站与收发器之间采用电缆（MHYV 2×2×1.5 mm2）连接传输口：4 路；传输方式：主从式、异步、半双工、RS485；传输速率：4800bps；通信信号峰-峰值电压：1V～15V；通信信号峰值电流：≤75mA；最大传输距离：2km分站与标识卡之间的无线传输传输口：3 路；传输方式：GFSK；分站接收频率： 433.2MHz；分站发射频率：434.0MHz ±0.06MHz；分站接收灵敏度：≤-50dBm ；分站输出功率：≥-35dbm；分站与标识卡之间传输距离：0～100m （无遮挡，使用长度≤25cm 的鞭状天线） ，0～200m（使用长度≤200m 矿用漏泄同轴电缆（MSLYFVZ-50-9）作为天线） 。
防护等级：不低于 IP54RS485 通讯模式尺 寸：340×270×85（mm）重 量：6.9 Kg网络结构：树型2、 KJF82A.1 矿用本安型无线收发器无线收发器用于读取处在其检测范围内的 KGE39A 型矿用人员定位标识卡上的识别信息，并向标识卡发出呼叫信号与 KJF82A 矿用本安型读卡分站之间通讯参数传输接口：2 路传输方式：主从式、异步、半双工、RS485；传输速率：4800bps；通信信号峰-峰值电压：1～15V；通信信号电流峰值：≤75mA；最大传输距离：2km调制方式：GFSK；接收频率：433.2 MHz；发射频率：434.0±0.06 MHz；发射功率：≥-35dbm；接收灵敏度：≤-50dBm；射频通讯距离：0～100m（使用鞭状天线） ；0～200m （使用漏泄同轴电缆天线）防护等级：不低于 IP54工作频率：433MHz尺 寸：58×213×160（mm）重 量：3.8 Kg3、矿用隔爆兼本安电源型号：KDW17电源输入： AC127V、AC220V 、AC660V ，频率 50Hz，电压变化范围 80%~115%电源输出： 三种本质安全型电源，可任组合三路输出保护方式： 双重过压、过流保护工作方式： 连续，不间断供电备用电池： 电池容量 24V7Ah，供电时间不小于 2 小时充电方式： 自动浮充4、KGE39A 标识卡KGE39A 标识卡由井下人员随身携带。
使用 KGE39A 标识卡，可以实现移动目标的定位与跟踪支持双向通讯：系统可通过 KGE39A 标识卡，以声、光、震方式，向井下人员发出寻呼、提示、告警与紧急撤离等多种信号，可选择单独呼叫、选组呼叫和全员呼叫等多种方式；同时井下遇险人员可通过标识卡向井上控制中心发出呼救信号，提示井上调度人员进行救援KGE39A 标识卡使用 2 节 7 号电池供电，电池可更换，更换一次可保证标识卡在正常使用状况下连续工作 6 个月以上防护等级：不低于 IP545、KJJ52A 数据传输接口数据转换电路将计算机发出的 RS232 信号转换成 TTL 电平信号，转换后的 TTL 电平信号分成两路，一路送光纤转换电路转换为光信号；另一路经安全栅转换为本质安全型 RS485信号输出同时数据转换电路将 RS485 或光纤输入的信号转换为 RS232 信号后，送计算机，实现双工通讯RS485 和光纤信号都是双向透明传输，单独工作，在 4800bps 能同时使用3、技术参数3.1 防爆型式:一般兼矿用本质安全型3.2 防爆标志：[Exib]I3.3 通讯参数3.3.1 计算机与数据通信接口之间通讯1) 传输方式：主从、半双工、RS232；2) 传输速率：4800bps；3）通信信号峰-峰值电压： 1 V～24V；4）通信信号电流峰值： ≤15mA；5）最大传输距离：5m。
3.3.2 数据通信接口与分站之间采用电缆连接（电缆特性参数见附录 B）1) 传输方式：主从、半双工、RS485 ；2) 传输速率：4800 bps；3）通信信号峰-峰值电压: 1V ～15V ；4）通信信号电流峰值：≤75mA；5）最大传输距离: 不使用中继最大传输距离为 10km，使用 1 次中继后最大传输距离为15km；6）最大接入分站数量：32 个3.3.3 数据通信接口与分站之间采用光缆连接（光缆特性参数见附录 B）1) 传输方式：主从、半双工；2) 传输速率：4800 bps；3）发射光功率：≥－10dbm ；4）接收灵敏度：≤－20dbm ；5）最大传输距离: 10km；6）最大接入分站数量：32 个3.4 供电电源:交流 220V 50Hz，供电电源波动范围 90～110 ％3.5 本安参数a) U0： 15Vb) I0：75mAc) C0：11uFd) L0：15mH3.6 配接设备：配接设备见附录 A3.7 外壳防护等级：IP21。
