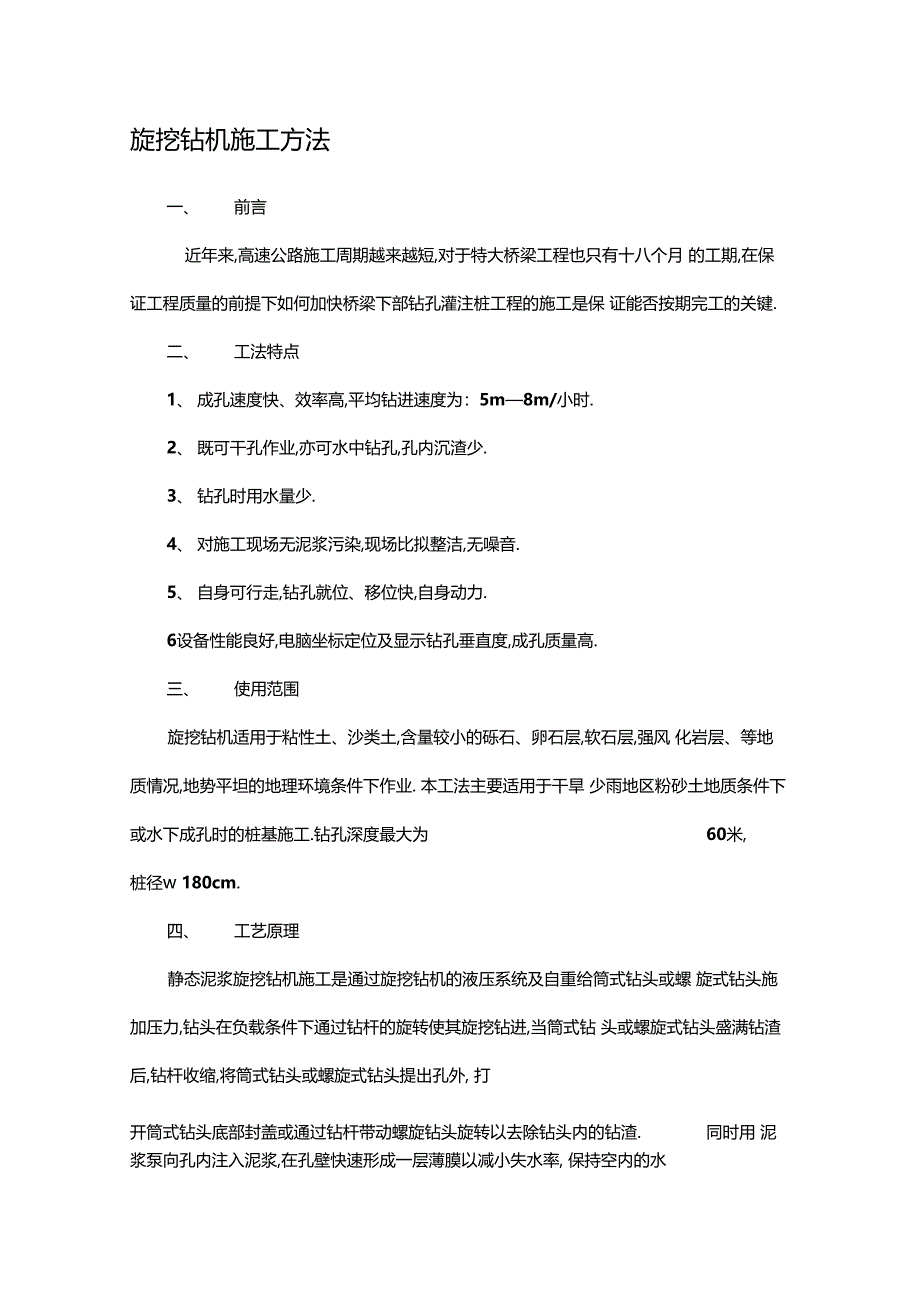

旋挖钻机施工方法一、 前言近年来,高速公路施工周期越来越短,对于特大桥梁工程也只有十八个月 的工期,在保证工程质量的前提下如何加快桥梁下部钻孔灌注桩工程的施工是保 证能否按期完工的关键.二、 工法特点1、 成孔速度快、效率高,平均钻进速度为：5m—8m/小时.2、 既可干孔作业,亦可水中钻孔,孔内沉渣少.3、 钻孔时用水量少.4、 对施工现场无泥浆污染,现场比拟整洁,无噪音.5、 自身可行走,钻孔就位、移位快,自身动力.6设备性能良好,电脑坐标定位及显示钻孔垂直度,成孔质量高.三、 使用范围旋挖钻机适用于粘性土、沙类土,含量较小的砾石、卵石层,软石层,强风 化岩层、等地质情况,地势平坦的地理环境条件下作业. 本工法主要适用于干旱 少雨地区粉砂土地质条件下或水下成孔时的桩基施工.钻孔深度最大为 60米,桩径w 180cm.四、 工艺原理静态泥浆旋挖钻机施工是通过旋挖钻机的液压系统及自重给筒式钻头或螺 旋式钻头施加压力,钻头在负载条件下通过钻杆的旋转使其旋挖钻进,当筒式钻 头或螺旋式钻头盛满钻渣后,钻杆收缩,将筒式钻头或螺旋式钻头提出孔外, 打开筒式钻头底部封盖或通过钻杆带动螺旋钻头旋转以去除钻头内的钻渣. 同时用 泥浆泵向孔内注入泥浆,在孔壁快速形成一层薄膜以减小失水率, 保持空内的水头高度.五、工艺流程及操作要点〔一〕 工艺流程〔静态泥浆旋挖钻机施工工艺流程图〕〔二〕 操作要点1、 场地平整：将旋挖钻机位置夯实、现场整平,适宜施工机械旋挖钻机、吊车、混凝土罐车出入施工现场.施工现场水、电、路三通,到达施工要求.2、 测量定位：开工前对图纸提供的所有桩基坐标进行复合,测量仪器应按 规定进行检验合格后使用.测量其地面标高,根据施工需要定出施工平台标高. 准确测量定出桩基中央位置.护筒埋设好后应复核桩位,设置十字护桩.3、 钻机就位对中：履带式旋挖钻机有自动行走系统,旋挖钻机行走就位对中,对中完成后设置并锁定桩基中央相对坐标, 设定桩基中央护筒顶坐标为〔0, 0,0〕,并将其输入旋挖钻机电脑系统.用全站仪或经纬仪复核钻杆垂直度.4、 埋设护筒：护筒宜用10— 12mm的钢板制作,内径大于桩径 30—40cm, 护筒高200—250cm,用旋挖钻机将护筒压入土层中,使护筒中央与桩设计中央 一致,中央偏差不大于5cm,倾斜度偏差不大于1%护筒顶面标高宜高于地下水 位1.5〜2.0m高出地面0.3m.5、 桩基位置复核放样：护筒埋设完成后,开钻前复核桩基位置.6泥浆池、沉淀池开挖及泥浆调制〔1〕、泥浆池、沉淀池开挖：施工前选定泥浆池及沉淀池的位置,泥浆池 宜低于沉淀池,泥浆经过沉淀后流入泥浆池,以便泥浆能循环利用.根据桩基的 直径及孔深 确定泥浆池及沉淀池的大小,泥浆池的体积宜为井孔体积的1.5倍.沉淀池宜位于易清理沉淀物的位置,其体积宜大于井孔体积.在水源不方便的位 置,应开挖清水池.〔2〕、泥浆调制：针对粉砂土层易坍塌的特点,要求配置的泥浆护壁速度快、效果好.因此选择由膨润土、纯碱〔Na2CO3〕纤维素〔CMC〕及水搅拌而 成的优质泥浆,其比例为：膨润土的 25%,纯碱用量为膨润土的0.4%,纤维素 用量为膨润土的0.1%.配比和各项性能分别如下表所示：泥浆的配比表材料名称膨润土纤维素〔CMC〕纯碱配合比〔％〕250.10.4泥浆各项性能工程相对密 度粘 度(s)静切 力〔pa〕含砂 率〔%〕酸碱度HP胶体 率〔%〕失水率(ML/30min)泥皮 厚〔mm〕稳定 性数值1.08 〜1.118222〜5<2%8〜10>98%14 〜22<2<0.03〔3〕泥浆各种材料及外加剂的作用膨润土：膨润土的主要作用是造浆功能,相对于粘土,造浆率较高.保证泥 浆有优良的工作性能.纤维素〔CMC〕:主要作用事孔壁快速形成一层薄膜,而降低失水率,减 小水量的渗透,到达保水的效果.工业纯碱：工业纯碱的主要作用是使泥浆的 PH值增大,将泥浆中的颗粒分 散,颗粒外表负电荷增加,增强其吸附水平和水化膜厚度,从而提升泥浆的胶体 率和稳定性.在造浆过程中对泥浆池中的相对密度、粘度、酸碱度、胶体率等性能指标进 行检测,泥浆的各项指标符合上表中的要求后投入使用, 泥浆池中的泥浆循环使 用前适检测其含砂率、相对密度、粘度、酸碱度胶体率等性能指标,泥浆池中泥 浆的含砂率不宜超过0.5%.否那么泥浆应经过沉淀后将沉淀物清理干,对泥浆池 中的泥浆重新进行调配.砼灌注过程中快速聚集、分层而加速沉淀,沉淀后的泥 浆用泥浆泵抽到泥浆池中,经调制后再循环使用.7、 钻孔(1) 、用全站仪或经纬仪复核钻杆垂直度,开始旋挖钻进时,在护筒刃脚处,宜低档慢速钻进,使刃脚处有牢固的护壁.钻至刃脚下 1m后可按土质以正常速度钻进,再通过粉砂层时,放慢钻进速度,进尺速度不得超过 3m/小时,增加钻机空钻循环圈数,以增强护壁效果.旋挖钻机挖出的泥浆等用装载机清理出 施工现场.(2) 、每钻进2m或地层变化处应从钻筒取样查明土质并记录,与设计资料核对.(3) 、桩基在旋挖钻进过程中要对桩位进行复测,在孔深 20米,40米及 终孔时,用检孔器(检孔器用钢筋做成,其外径为钻孔桩钢筋笼直径加 100mm, 长度等于孔径的4〜6倍)检查垂直度、孔径,以便及时调整钻头直径.(4) 、在钻进过程中,宜检测泥浆的主要指标,主要是检测泥浆的比重和含砂率.(5) 、边旋挖钻进边用泥浆泵从泥浆池中向孔内注入泥浆,保持孔内的水头高度.8、 成孔检测：桩基成孔后,用检孔器检查孔的中央位置、孔径,用筒式钻头去除孔底沉淀,用测绳查测孔深,同时宜用钢尺复核测绳的长度.9、 清孔：检孔完成后用筒式钻进行掏渣清孔,清孔过程中速度不宜过快, 同时保持孔内的水头高度.10、 钢筋笼制作、焊接安装〔1〕 钢筋笼制作：首先对施工图中各种规格的钢筋长度、数量核对,其次 对圆盘条钢筋进行调直,钢筋外表应保持洁净和平直.钢材进场后用垫木或其他 方法垫起,工地临时保管钢筋时,应选择地势高,地面枯燥的露天场所,根据天气情况,在雨雪天气,必要时加盖雨棚布.钢筋加工时,根据施工设计图纸结 合钢筋原材料尺寸进行配料、加工、制作、安装、不得随意改变钢筋长度和构造 形式,所有钢筋加工、焊接都符合以下要求：主筋间距在土 10mm以内,箍筋间 距在-20mm以内,骨架外径在土 10mm以内,骨架保护层在土 20mm以内,钢筋 焊接接头断面积不大于50%.钢筋焊接前根据具体施工条件〔特别是对焊施工〕 进行试焊,然后进行大批量施工.〔2〕 钢筋笼焊接安装：钢筋笼安装前应检查钢筋根数、直径、间距、钢筋 笼是否变形,焊接点、焊接长度、宽度、厚度满足标准要求.为预防钢筋笼起吊 过程中局部受力发生变形.在吊车安放钢筋笼时,每节钢筋笼保证有三个吊点, 且吊车大小钩配合使用将钢筋笼吊起.在孔口焊接,采用搭接焊,保证其上、下 两段成一直线,均匀入孔,并随时调整钢筋笼位置,预防碰挂孔壁及发生塌孔现 象.〔3〕 检测管安装：检测管安装在钢筋笼内侧,成等边三角形分布.钢管下端与桩底平齐,上端要露出钻台作业平面.检测管安装顺直、牢固,接缝无接茬, 用套管焊接密封,不漏浆,套管长度不小于 20cm.检测管两端用3mm钢板焊接 密圭寸.(4) 安装完钢筋笼后宜量测孔底沉淀厚度, 沉淀厚度超出施工标准要求时, 应用直径较小的筒式钻头掏渣清孔,根据沉淀后计算此阶段的沉淀速度.11、 下导管(1) 在沉淀速度w 5cm/h,沉淀厚度满足标准要求的条件下安装导管.(2) 根据孔深准备足够长度,不同节长的导管,导管直径在28-35CM之间.(3) 导管在使用前,应进行试拼及气密性试验,备有充足的顶丝及胶圈, 导管应顺直、密封不漏水.(4) 导管安装时,应有专人检查,每节导管应用专用工具拧紧,节中口严密、牢固拆卸方便.导管底口距孔底距离不得大于 40cm.12、 二次清孔：导管安装完成后,宜进行二次清孔,用扬程不小于 20m的 泥浆泵配导管进行正循环清孔,以降低泥浆比重及含砂率,二次清孔时间以 1 — 2小时为宜.在泥浆比重及含砂率符合施工要求(泥浆比重 1.08—1.10之间、粘 度18-22S、含砂率w 2%)后立即进行桩基水下砼灌注.13、 灌注混凝土(1) 砼拌和供给：浇注混凝土前检查水泥、砂石料质量和数量,混凝土拌 和严格按试验室提供配合比进行,混凝土拌和前检修拌和设备,检查计量系统的 准确性,特别要经常检查用水计量系统,否那么将会影响混凝土强度.同时混凝土 拌和前精确测量骨料含水量,以调整拌和用水量.混凝土的出盘坍落度应符限制 在180—200mm之间,混凝土坍落度每10m3— 20m3测定一次.浇注混凝土的 数量由现场技术人员作记录,并随时测量并记录导管埋置深度和混凝土的外表高 度.〔2〕首批砼灌注数量：“剪球〞时用混凝土罐车连续将砼送入储料斗,,首灌混凝土方量不小于应使首灌混凝土后导管埋置深? 1.5m.〔3〕连续灌注A、 灌注时,采用钢板制作的外径略大于导管内径的饼状物用钢丝绳悬吊作 合页型“剪球〞装置.混凝土浇注过程中,提升储料斗和导管的钢丝绳以及吊车 的吊装水平不小于16t,吊车靠孔口安放.B、 砼运送至灌注地点时,由现场技术员对每一车混凝土的均匀性、坍落度 进行检测,符合要求后进行砼灌注.砼灌注开始后,应连续进行,并尽可能缩短 撤除导管的时间.当导管内砼不满时,应徐徐地灌注混凝土,预防在导管内形成 高压空气囊.C、 在灌注过程中拆卸导管时,用测深锤测井孔内砼混凝土面位置,及时调 整导管埋深,导管埋深在2-6m范围内.D当灌注至桩顶时,适当用吊车提升导管〔提升时导管在混凝土内埋深大 于 2m〕.E、灌注的桩基顶标高预加0.5m-0.1m.预加高度在开挖完承台基坑后凿除, 凿除时预防损坏桩身.在水下混凝土灌注完毕后 24小时内,距离桩位5m以内 不进行钻孔桩施工或其他具有振动性的作业,以保护新浇注的砼.在水下混凝土 灌注完毕后24小时后,采用土掩埋法,将桩顶掩埋.14、 拔护筒：在混凝土灌注完成后,用吊车或旋挖钻机及时将护筒拔出.15、 桩基无破损检测：混凝土浇注完成 15天后即让有相应资职的检测单位 进行桩基无破损检测.然后进行下道工序承台、系梁的施工.七、机具设备主要机械设备机械名称机械型号数量旋挖钻机AF1801台装载机ZL501台吊车20T1台泥浆泵30KW3台导管D=28— 35CM满足施工要求配不小于 1m3料斗混凝土拌和机7502台八、劳动力组织及平安〔一〕 劳动力组织1、 现场负责人1人,技术人员1人.2、 钻机操作手2人,泥浆调制人员6人,装载机司机2人.3、 钢筋工25人,电焊工5人,混凝土灌主任员6人,起重工1人.〔二〕 施工平安钻头和钻杆在孔内起落要平稳,预防冲撞护筒和护壁,进出孔口时,严禁孔 口附近站人,预防发生钻锥撞击人身事故.因故停钻时,孔口应加盖保护并严禁 钻锥留在孔内以防埋钻.不得用钻锥修孔,以防卡钻.特种作业人员经培训合格 后持证上岗.平安员必须深入施工现场,催促操作人员和指挥人员遵守操作规程, 制止违章操作、无证操作、违章指挥和违章施工.九、质量要求钻孔桩质量要求编号工程允许偏差备注1孔位中央 位置群桩w 100mm单排桩w 50mm2孔径不小于设计桩径3孔深摩擦桩不小于。
