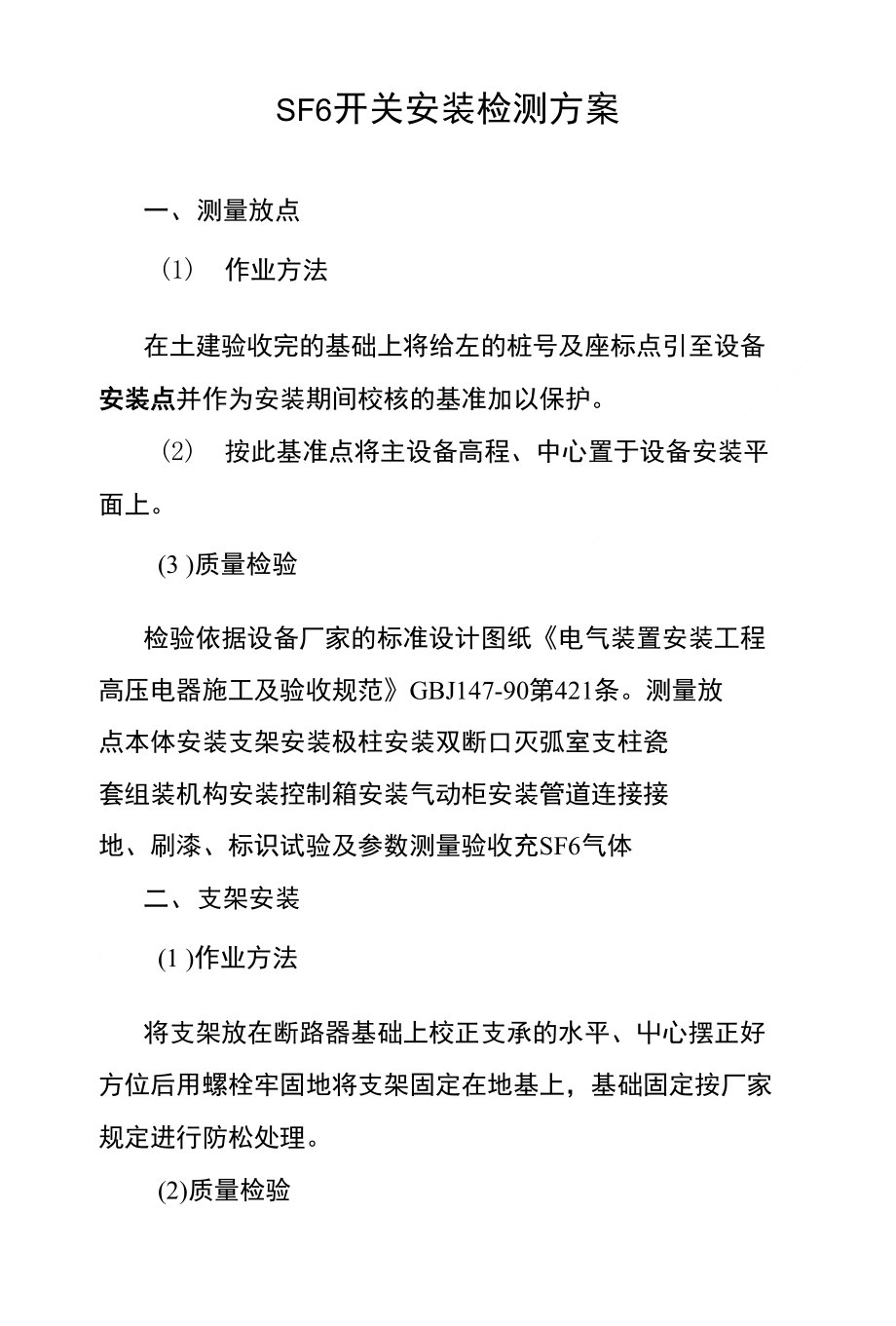

SF6开关安装检测方案一、 测量放点(1) 作业方法在土建验收完的基础上将给左的桩号及座标点引至设备 安装点并作为安装期间校核的基准加以保护2) 按此基准点将主设备高程、中心置于设备安装平 面上3 )质量检验检验依据设备厂家的标准设计图纸《电气装置安装工程 高压电器施工及验收规范》GBJ147-90第421条测量放 点本体安装支架安装极柱安装双断口灭弧室支柱瓷 套组装机构安装控制箱安装气动柜安装管道连接接 地、刷漆、标识试验及参数测量验收充SF6气体二、 支架安装(1 )作业方法将支架放在断路器基础上校正支承的水平、中心摆正好 方位后用螺栓牢固地将支架固定在地基上，基础固定按厂家 规定进行防松处理2)质量检验检验依据设备厂家的标准设计图纸《电气装置安装工程高压电器施工及验收规范》GBJ147-90o三、 极柱安装1) 作业方法安装前先测量极柱内所充绝缘气体的湿度其湿度应在规 定内卸下极柱底端与支架连接螺杆上的螺帽在利用极柱上顶 端的运输罩上的孔将极柱吊起并安放在相应的支架上拧紧 极柱底端连接螺杆上的螺帽并按规定的力矩拧紧螺帽2) 质量检验检验依据设备厂家的标准设计图纸《电气装置安装工程 高压电器施工及验收规范》GBJ147-90第四章第二节。
四、 双断口灭弧室安装(1 )作业方法安装前先测量灭弧室内所充绝缘气体的湿度用专用起吊工具装在三联箱上用吊车将双断口灭弧室吊 起按产品说明书的步骤及方法将灭弧室与二联箱相连接按产品说明书的步骤及方法将三联箱与支柱相连接2)质量检验检验依据设备厂家的标准设计图纸《电气装置安装工程 高压电器施工及验收规范》GBJ147-90第四章第二节五、 机构安装1 )安装方法按产品说明书的步骤及方法将机构与断路器本体相连接进行辅助开关的电气连接压缩空气管道及接头的连接2)质量检验检验依据:设备厂家的标准设计图纸《电气装置安装工程 高压电器施工及验收规范》GBJ147-90第四章第二节六、 安装控制箱1 )作业方法将控制箱置于极柱的一支脚上或独立的框架上找好水 平、及方后用规定的螺栓进行固定2)质量检验检验依据设备厂家的标准设计图纸《电气装置安装工程 高压电器施工及验收规范》GBJ147-90第四章第二节七、 气动柜安装1 )作业方法将气动柜包扌舌压缩机及储气筒等置于独立的基础上找好 水平及方位，用规定的螺栓进行固定2)质量检验检验依据设备厂家的标准设计图纸《电气装置安装工程 高压电器施工及验收规范》GBJ147-90第四章第二节。
八、 管道连接1 )作业方法SF6气管道、压缩空气管道的配制与连接必须严格按产 品说明书 规定的步骤及方法进行配制与连接2)质量检验检验依据设备厂家的标准设计图纸《电气装置安装工程 高压电器施工及验收规范》GBJ147-90第四章第二节九、充SF6气(1) 作业方法用真空泵将设备抽真空到150Pa20D0D2C后继续抽真 空2h检查应无渗漏 向灭弧室内充入N2气体并保持12h , 测量其含水量应不超过规定值后向灭弧室内充入SF6气体， 待SF6气稳泄24h后用SF6检漏仪检查漏气情况2) 质量检验检验依据设备厂家的标准设计图纸《电气装置安装工程 高压电器施工及验收规范》GBJ147-90第五章第三节十、试验与调整(1 )作业方法接地一般采用焊接或螺栓连接方法进行接地，刷漆釆用 喷漆方法，标识按系统或厂站的规定统一进行2)质量检验A检验依据设备厂家的标准设计图纸《电气装置安装工 程接地装置施工及验收规范》GBJ50169-92第二章第2.1.1 条及设备安装使用说明书B 对焊接缝观查有无气孔、夹砸、缺肉、咬边、裂缝 等C按设计图纸、设备安装技术要求并与安装记录、现地 实际相结合同步进行检查达标后在报监理单位并主动配合 监理单位检查及验收。
附表根据各工程项目的情况对附表 选自《水利水电工程质量管理文件选编》予 增减修改提交 监理审批后实施D 一般规定所用零件应齐全完好绝缘件应齐全无变 形、受潮、裂纹 充有SF6气体和N2气体的部件其压力值符 合产品说明书的规定并联电阻、电容及合闸电阻的规格 应符合制造厂的规定密度继电器和压力表经校验合格绝 缘件其绝缘良好E基础或支架安装允许偏mm中心距离及高度S10预 留孔中心三10预埋孔螺栓中心<10oF断路器的组装部件编号正确组装顺序符合产品的规 左零部件安装就位正确、牢固并应符合制造厂的水平和 垂直要求同相各支柱瓷套法兰面在同一水平上中心线距离 误差<2.5mm相间中心距离误差<5mm绝缘支柱出线套管 垂直于底架G导电冋路安装 接触面应平整接触良好载流部分的可 挠连接无折损H操作机构安装操作机构应固定牢固操作机构表面 清洁完整液压机构应无渗油油位正常气压操作机构无漏 气各连接管路应密封良好阀门动作正常油漆完整接地良好 I断路器支架接地应牢固可靠J SF6气体的检验及充装新SF6气体充装前应抽样复 验气体的质量应符合《SF6气体质量标准》充装应符合标准 “6”要求oK测量绝缘操作杆的绝缘电阻符合产品的技术耍求。
L 测量每相导电回路的电阻应符合产品的技术要M 工频耐压试验 按产品出厂电压试验电压的80进行 试验应无任何异常N测量灭弧室的并联电阻和均压电容器的电容量、tgg 应符合产品的技术要求O测量断路器分、合闸时间及主、副触头配合吋间各 实测值均应符合产品技术要求P测量断路器的合闸电阻投入时间及其电阻值实测值 应符合产品技术要求Q测量断路器分、合闸电磁铁线圈的绝缘电阻及直流电 阻绝缘电阻＞10MQ直流电阻应符合产品要求。
