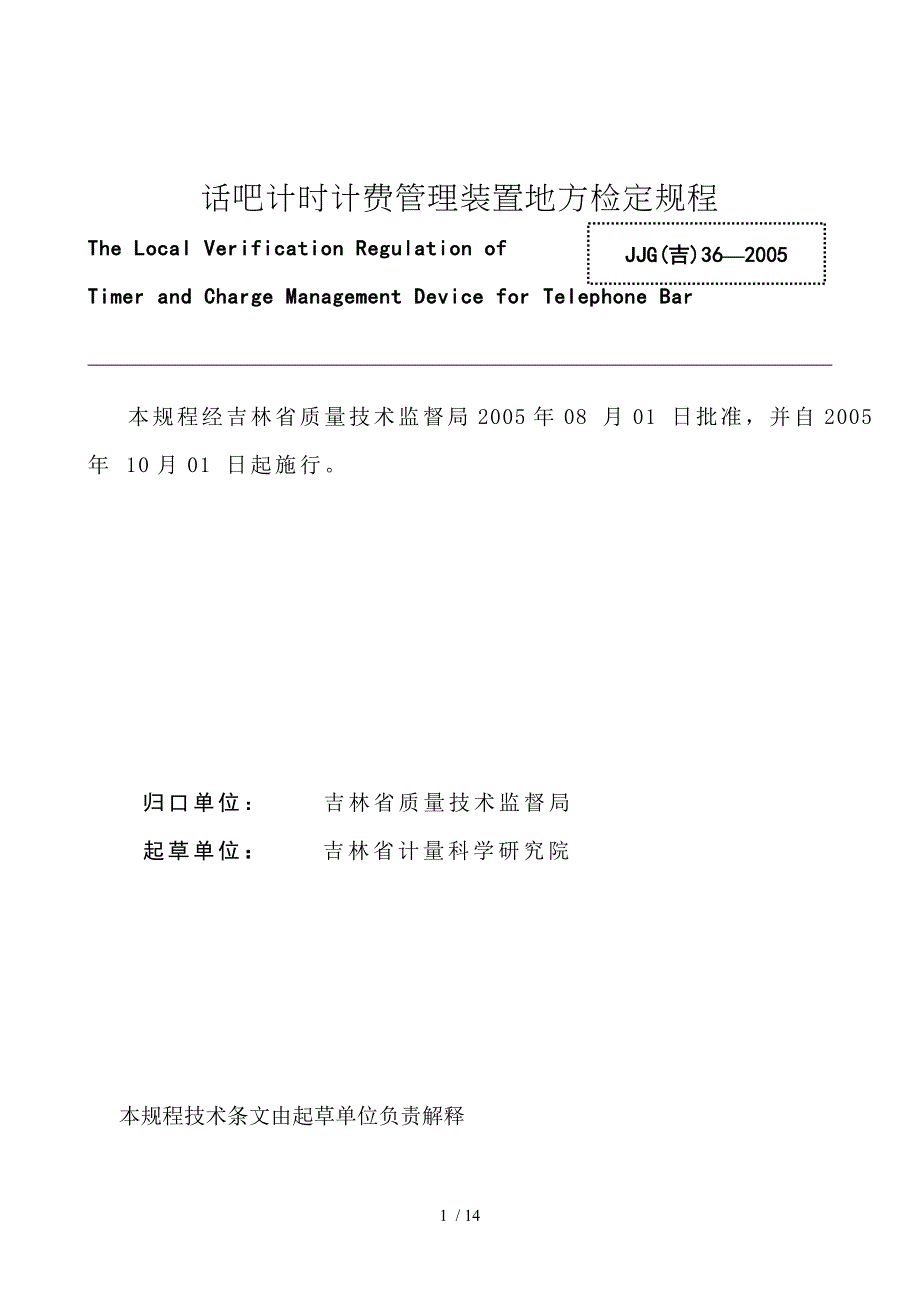

话吧计时计费管理装置地方检定规程JJG(吉)36—2005The Local Verification Regulation of Timer and Charge Management Device for Telephone Bar 本规程经吉林省质量技术监督局2005年08 月01 日批准，并自2005 年 10月01 日起施行 归口单位： 吉林省质量技术监督局 起草单位： 吉林省计量科学研究院 本规程技术条文由起草单位负责解释本规程主要起草人：张文涛（吉林省计量科学研究院） 参加起草人：陈 鑫（吉林省计量科学研究院）齐 薇（吉林省计量科学研究院） / 目 录1 范围 12 概述 13 计量性能要求 14 通用技术要求 14.1 标志和外观 14.2 功能 25 计量器具控制 25.1 检定条件 25.2 检定项目及检定方法 35.3 检定结果的处理 65.4 检定周期 7附录A 话吧计时计费管理装置检定记录格式……………………………………………………………8话吧计时计费管理装置检定规程1 范围本规程适用于话吧计时计费管理装置①的首次检定、后续检定和使用中检验。
多路计时计费器可参照本规程相关部分执行2 概述话吧计时计费管理装置（以下简称“计时装置”）是用于对多个用户的通话过程进行计时计费，实行集中管理的计量器具计时装置根据主叫用户拨打的被叫用户的所在地区及通话时间，依照预先定义的各种通话类别及收费算法自动完成对用户的操作监控、话费计算，能够控制用户费用，可以立即显示通话账单, 给出用户相应的结算信息对通过后台管理中心回传计时时长或话费结算数据的计时装置的检定也可依据本规程进行3 计量性能要求3.1 计时误差3.1.1 计时装置在计时范围1200s内的计时误差绝对值应不大于1s 3.1.2 计时装置的当前时刻误差绝对值应小于5min3.2 计费要求3.2.1 计时装置的费率设置应同行业管理部门规定的最新资费标准一致3.2.2 根据识别的通话过程，给出正确的计费金额3.2.3 计费话单差错率：≤0.1%3.3 计时装置能可靠识别持续时间≥100ms的反极性信号 3.4 在进行本规程规定的各项目检查和调查历史话单时，计时装置收号显示应无错误4 通用技术要求4.1 标志和外观4.1.1 计时装置应标明生产厂名、生产日期、型号及出厂编号、制造计量器具许可证标志及编号等；各标识应符合相应法制规定的要求。
注①：话吧也叫公话超市或IP超市4.1.2 计时装置各构成部件开关、按键应标明其属性，字码及显示部分应显示完整、清晰4.2 功能4.2.1 计时装置应能对任意一路受管理的通话用户状态进行动态显示，动态显示的内容包括押金额、授权状态、用户状态、被叫号码、开始时间、结束时间、通话时长、通话金额、话路的开放或关闭状态等信息在通话结束后能向用户提供如下信息：a) 显示当前时刻b) 在收号过程中显示号码c) 被叫通话地区的资费标准d) 在通话结束时显示通话时长和话费金额e) 显示话费余额4.2.2 计时装置具有对各种资费参数进行增加、删除和修改的功能，该项功能应有加密管理程序，未经法定授权机构允许，不得擅自更改4.2.3 计时装置能自动区分全费、减费、免费等话费种类及相应的费率；全费、减费功能应能按要求自动转换，且有自动执行相关的话费折扣功能4.2.4 计时装置应具有对通话计录进行存储、分类、汇总、统计、查询、显示的功能，各话单数据应不可修改，且能方便调出，以备授权机构查询4.2.5 各话路预交押金用完或非授权使用线路时，计时装置应有警告，必要时锁闭话路，以便人工干预4.2.6 计时装置的话单存储能力应根据需要设定，至少保存当天的所有通话记录。
4.2.7 计时装置各种输入、输出连接设备应工作良好，并具备断电后数据恢复功能4.2.8 话机终端应使用完好，保证通话质量5 计量器具控制计量器具控制包括首次检定和后续检定5.1 检定条件5.1.1 检定环境条件环境温度：(10-35)℃相对湿度：40%-80%5.1.2 检定用设备5.1.2.1 计时计费检定仪时间范围：1--2000s;时间间隔的分辨率优于0.1s；内置永久时钟,可对被检计时装置的当前时刻进行校准检定仪和计时装置在接收反极信号后，立即启动计时，标准时间到或者主、被叫任一方挂机后，检定仪和计时装置同时停止计时，可对二者的计时数据进行比对检定仪也可接收应答仪所发的数据，并向应答仪发送控制命令配合应答仪，检定仪应能对主叫先挂机和被叫先挂机两种情况进行检定 5.1.2.2 遥控模拟应答仪（本标准器为可选）向检定仪发送应答数据，接收并执行检定仪发出的控制命令响应时间：不大于50ms5.1.2.3 计时装置历史话单保存设备用于保存历史话单，分析话单差错率，具有不低于1万条话单的存储容量5.1.3 其他要求电源：220 V±10%, (50±2)Hz无影响正常工作的机械振动和强电场、磁场。
5.2 检定项目及检定方法5.2.1 检定项目见表1表1 检定项目检定项目首次检定后续检定使用中检验外观检查++①+①功能检查+++计时误差检定+++当前时刻检定+++存储费率正确性检定+++接上表：计费金额正确性检定+++计费话单差错率检定+②+②+②收号准确性的检定+++软件安全性检查+++注①：对4.1.1不做要求注②：对4.2.6不做数量上的要求，各计时装置视情况提供历史话单数量5.2.2 检定方法5.2.2.1 外观与功能检查应符合本规程4.1和4.2的要求5.2.2.2 计时误差的检定1)计时误差的检定可采用并联接入法或串联接入法并联接入法按图1所示接线： 被叫（或遥控模拟应答仪）网 线计时装置公话网检 定 仪 图1并联接入法连接示意图串联接入法按图2所示接线： 被叫（或遥控模拟应答仪）计时装置检 定 仪 公话网网 线图2串联接入法连接示意图2)各次通话的标准时间间隔设置和通话类别见表2表2 标准时间间隔和通话类别检定点标准时间间隔/s通话类别4.90区内和长途6.10长途和区间58.90长途和区间61.10长途和区内178.90长途181.10区内598.90区内601.10区内注：在后续检定或使用中检验时，当小于181.10s（包括181.10s点）以内时间间隔点检定合格时， 598.90s和601.10s两个时间点检一点即可。
必要时，检定1200s内其它时间间隔的计时误差记录被检计时装置的计时时长（同时记录计费结果），按式（1）计算计时误差： △T = T - T0 （1） 式中：△T--计时误差，s；T--被检计时装置显示的通话时长，s；T0--检定仪设定的标准时间间隔，s△T应符合本规程3.1.1 的要求 5.2.2.3 计时装置当前时刻的检定在检定过程中或计时装置正常使用时，标准时钟与计时装置显示时钟进行对时并记录，按式（2）计算当前时刻误差 △t = t - t0 （2）式中：△t--当前时刻误差，s；t--被检计时装置当前时刻；t0--检定仪设定的标准时间；△t应符合本规程3.1.2的要求根据计时装置的分机容量设置，确定抽检的比例数小于等于8路时，检定1条话路；大于8路时，检定2路5.2.2.4 通话费率正确性的检定按下面给出费率种类，依次检查各种费率设置，应符合本规程3.2.1的要求。
1) 国际（国内）长途费率2) 营业区（内）间费率3) 信息台费率4) 免费特服费率5) 收费特服费率6) 其他需要检定的费率5.2.2.5 计费金额正确性的检定依据识别的通话过程，针对不同的通话对象及通话时间，计时装置能立即自动计算出计费金额，计费金额应符合本规程3.2.2的要求5.2.2.6 计费话单差错率的检定错误话单数与总话单数之比为计费话单差错率话单的日期、被叫号码、通话开始时间、通话停止时间、通话费率、计费结果等，各项目中任一项有错误的，均为错误话单检定结果应符合本规程3.2.3的要求5.2.2.7 收号准确性的检定在检定过程中及查询历史话单时，收号显示应符合本规程3.4的要求5.2.2.8 软件安全性检查软件安全性应符合本规程4.2.2的要求5.3 检定结果的处理5.3.1 首次检定时，计时装置外观检查和功能检查不符合要求的，即为不合格，不进行后续项目的检定，发检定结果通知书，注明此两项功能不符要求后续检定时，外观检查不做要求5.3.2 按本规程要求检定合格的计时装置，发给检定证书并在显著位置粘贴合格标识；检定不合格的计时装置，发给检定结果通知书并指明不合格项目，注销原有的检定证书和合格标识。
所发证书中应标明计时装置分机总量及抽检分机数量5.4 检定周期5.4.1 计时装置的检定周期一般不超过一年5.4.2 当计时装置经修理，费率或优惠时段进行调整后应立即检定附录A 话吧计时计费管理装置检定记录格式 被检单位 检定日期： 年 月 日 联 系 人 联系 安装日期： 年 月 日 分机容量 设备型号 编 号： 制 造 厂 安装地址 计时计费软件名称 安装日期： 年 月 日 计时计费软件供应商 。
