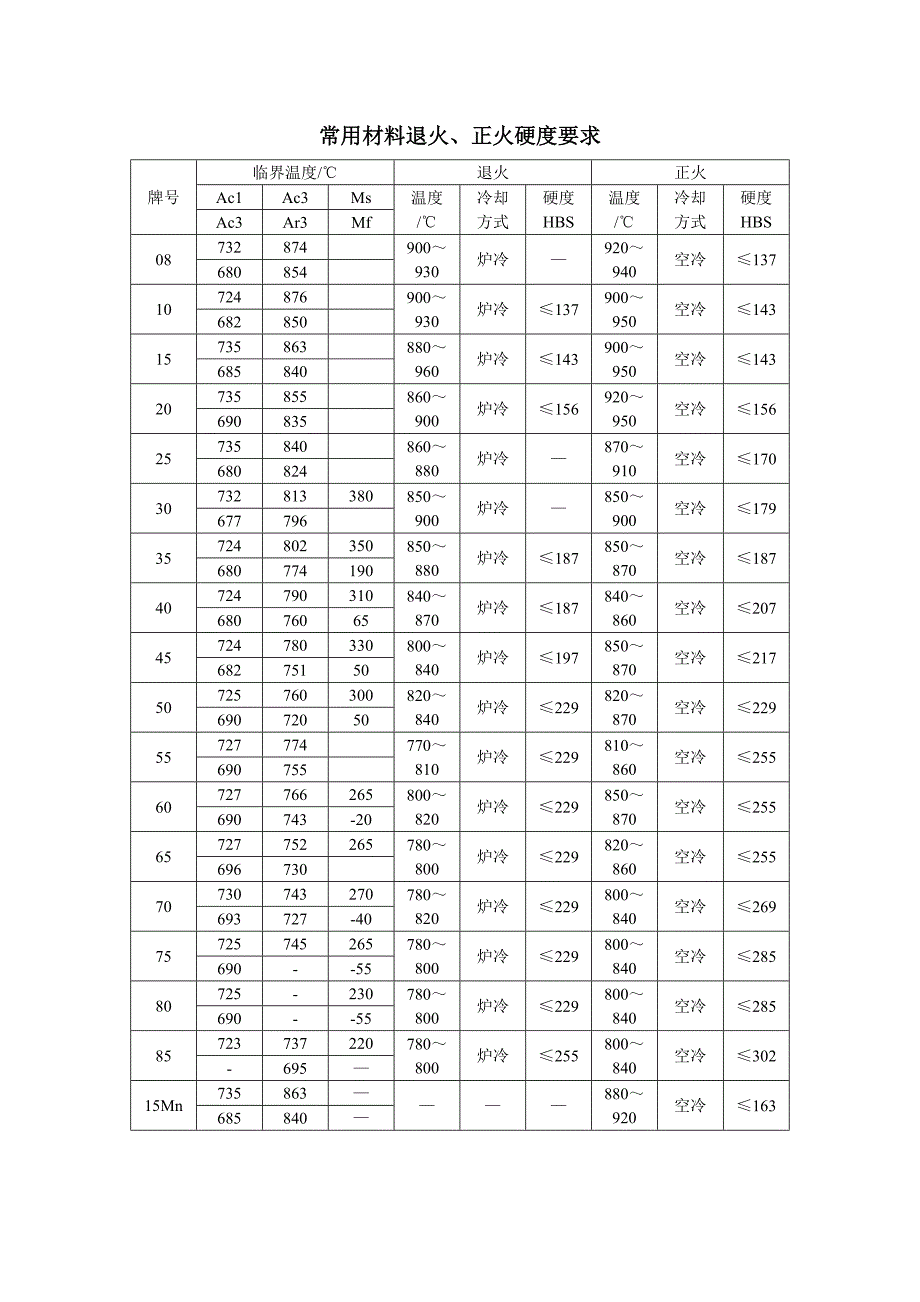

常用材料退火、正火硬度要求牌号临界温度/℃退火正火Ac1Ac3Ms温度/℃冷却方式硬度HBS温度/℃冷却方式硬度HBSAc3Ar3Mf08732874900～930炉冷—920～940空冷≤13768085410724876900～930炉冷≤137900～950空冷≤14368285015735863880～960炉冷≤143900～950空冷≤14368584020735855860～900炉冷≤156920～950空冷≤15669083525735840860～880炉冷—870～910空冷≤17068082430732813380850～900炉冷—850～900空冷≤17967779635724802350850～880炉冷≤187850～870空冷≤18768077419040724790310840～870炉冷≤187840～860空冷≤2076807606545724780330800～840炉冷≤197850～870空冷≤2176827515050725760300820～840炉冷≤229820～870空冷≤2296907205055727774770～810炉冷≤229810～860空冷≤25569075560727766265800～820炉冷≤229850～870空冷≤255690743-2065727752265780～800炉冷≤229820～860空冷≤25569673070730743270780～820炉冷≤229800～840空冷≤269693727-4075725745265780～800炉冷≤229800～840空冷≤285690--5580725-230780～800炉冷≤229800～840空冷≤285690--5585723737220780～800炉冷≤255800～840空冷≤302-695—15Mn735863————880～920空冷≤163685840—牌号临界温度/℃退火正火Ac1Ac3Ms温度/℃冷却方式硬度HBS温度/℃冷却方式硬度HBSAc3Ar3Mf20Mn735854—900炉冷≤179900～950空冷≤197685835—25Mn——————870～920空冷≤207———30Mn734812345890～900炉冷≤187900～950空冷≤217675796—35Mn734812345830～880炉冷≤197850～900空冷≤229675796—40Mn726790—820～860炉冷≤207850～900空冷≤229689768—45Mn726790—820～850炉冷≤217830～860空冷≤241689768—50Mn720760304800～840炉冷≤217840～870空冷≤255660754—60Mn727765270820～840炉冷≤229820～840空冷≤269689741-5565Mn726765270775～800炉冷≤229830～850空冷≤269689741—合金结构钢20Mn2725840400850～880炉冷≤187870～900空冷—610740—30Mn2718804—830～860炉冷≤207840～880空冷—627727—35Mn2713793—830～880炉冷≤207840～880空冷≤241630710—40Mn2713766340820～850炉冷≤217830～870空冷—627704—45Mn2711765320820～850炉冷≤217820～860空冷187～241640704—50Mn2710760—810～840炉冷≤229820～860空冷206～241596680—20MnV715825—870～900炉冷≤187880～900空冷≤207630750—27SiMn750880355850～870炉冷≤217930空冷≤229—750—35SiMn750830330850～870炉冷≤229880～920空冷—645——42SiMn765820—830～850炉冷≤229860～890空冷≤244645——牌号临界温度/℃退火正火Ac1Ac3Ms温度/℃冷却方式硬度HBS温度/℃冷却方式硬度HBSAc3Ar3Mf20SiMn2MoV830877312710±20炉冷≤269890～950空冷 —740816—25SiMn2MoV830877312680～700堆冷≤255920～950空冷 —740816—37SiMn2MoV729823314870炉冷≤269880～900空冷 ————40B730790—840～870炉冷≤207850～900空冷 —690727—45B725770—780～800炉冷≤217840～890空冷 —690720—50B725755253800～820炉冷≤207880～950空冷 HRC≥20 690719—40MnB730780—820～860炉冷≤207860～920空冷 ≤229650700—45MnB727780—820～910炉冷≤217840～900空冷 ≤229———20Mn2B730850————880～900空冷 ≤183613736—20MnMoB740850—680炉冷≤207900～950空冷 ≤217690750—15MnVB730850430780炉冷≤207920～970空冷 149～179645765—20MnVB720840—690～710≤600℃空冷≤207880～900空冷 ≤217635770—40MnVB740786300830～900炉冷≤207860～900空冷 ≤229645720—20MnTiB720843————800～920空冷 143～179625795—15Cr766838—860～890炉冷≤179870～900空冷 ≤197702799—20Cr766838—860～890炉冷≤179870～900空冷 ≤197702799—30Cr740815355830～850炉冷≤187850～870空冷 —670——35Cr740815365830～850炉冷≤207850～870空冷 —670——40Cr743782355825～845炉冷≤207830～850空冷 ≤250693730—牌号临界温度/℃退火正火Ac1Ac3Ms温度/℃冷却方式硬度HBS温度/℃冷却方式硬度HBSAc3Ar3Mf45Cr721771—840～850炉冷≤217830～850空冷 ≤320660693—50Cr721771250840～850炉冷≤217830～850空冷 ≤320660693—38CrSi763810—860～880炉冷≤255900～920空冷 ≤350680755—15CrMo745745435600～650空冷—910～940空冷 ————20CrMo743818400850～860炉冷≤197880～920空冷 —504746—30CrMo757807345830～850炉冷≤229870～900空冷 ≤400693763—35CrMo755800371820～840炉冷≤229830～880空冷 241～286695。
