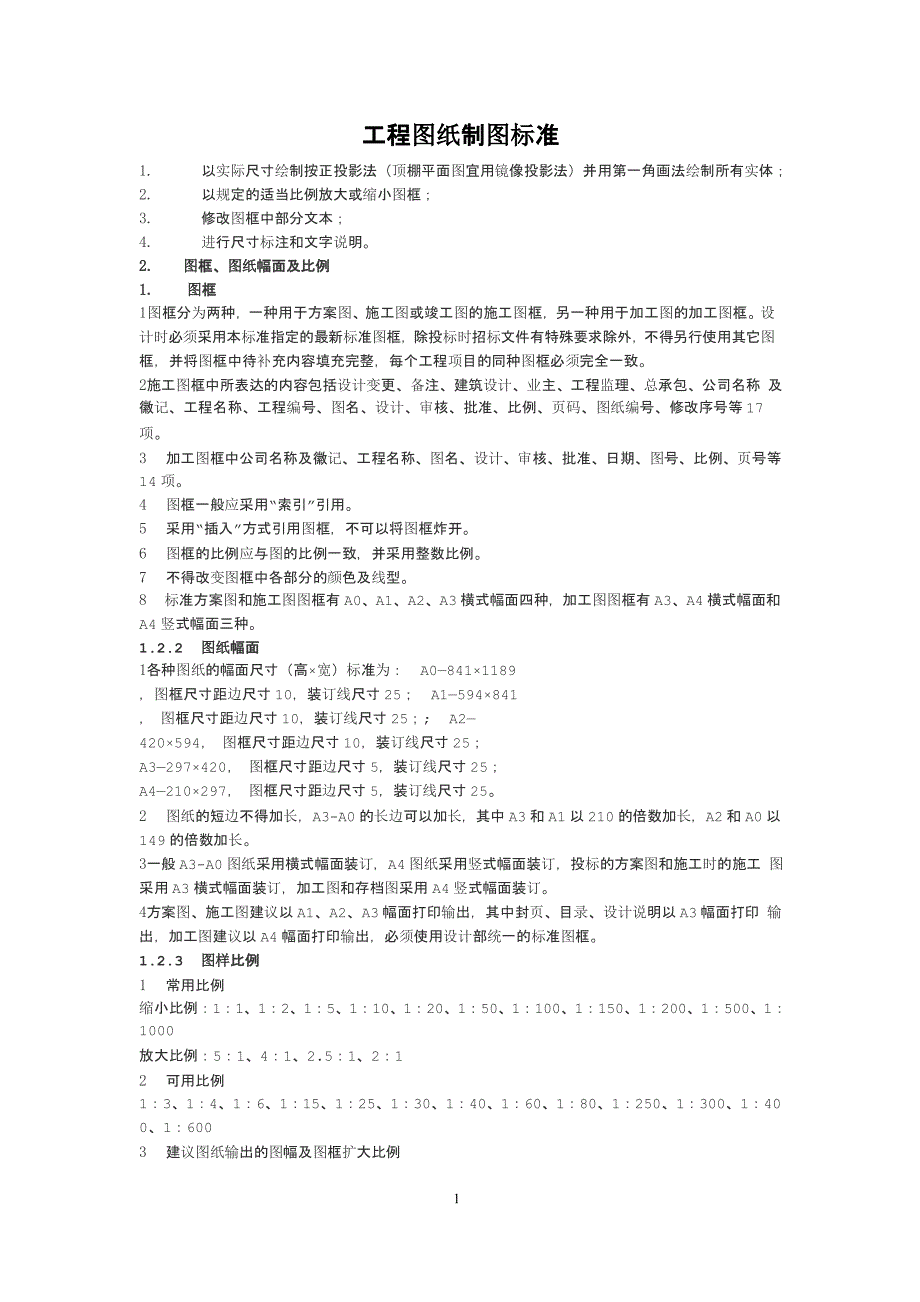

工程图纸制图标准 以实际尺寸绘制按正投影法（顶棚平面图宜用镜像投影法）并用第一角画法绘制所有实体； 以规定的适当比例放大或缩小图框； 修改图框中部分文本； 进行尺寸标注和文字说明 图框、图纸幅面及比例 图框 图框分为两种，一种用于方案图、施工图或竣工图的施工图框，另一种用于加工图的加工图框设 计时必须采用本标准指定的最新标准图框，除投标时招标文件有特殊要求除外，不得另行使用其它图 框，并将图框中待补充内容填充完整，每个工程项目的同种图框必须完全一致 施工图框中所表达的内容包括设计变更、备注、建筑设计、业主、工程监理、总承包、公司名称 及徽记、工程名称、工程编号、图名、设计、审核、批准、比例、页码、图纸编号、修改序号等 17 项 加工图框中公司名称及徽记、工程名称、图名、设计、审核、批准、日期、图号、比例、页号等 14 项 图框一般应采用“索引”引用 采用“插入”方式引用图框，不可以将图框炸开 图框的比例应与图的比例一致，并采用整数比例 不得改变图框中各部分的颜色及线型 标准方案图和施工图图框有 A0、A1、A2、A3 横式幅面四种，加工图图框有 A3、A4 横式幅面和 A4 竖式幅面三种。
1.2.2图纸幅面 各种图纸的幅面尺寸（高宽）标准为： A08411189，图框尺寸距边尺寸 10，装订线尺寸 25； A1594841， 图框尺寸距边尺寸 10，装订线尺寸 25；; A2420594， 图框尺寸距边尺寸 10，装订线尺寸 25； A3297420， 图框尺寸距边尺寸 5，装订线尺寸 25； A4210297， 图框尺寸距边尺寸 5，装订线尺寸 25 图纸的短边不得加长，A3-A0 的长边可以加长，其中 A3 和 A1 以 210 的倍数加长，A2 和 A0 以 149 的倍数加长 一般 A3-A0 图纸采用横式幅面装订，A4 图纸采用竖式幅面装订，投标的方案图和施工时的施工 图采用 A3 横式幅面装订，加工图和存档图采用 A4 竖式幅面装订 方案图、施工图建议以 A1、A2、A3 幅面打印输出，其中封页、目录、设计说明以 A3 幅面打印 输出，加工图建议以 A4 幅面打印输出，必须使用设计部统一的标准图框 1.2.3图样比例 常用比例 缩小比例：1：1、1：2、1：5、1：10、1：20、1：50、1：100、1：150、1：200、1：500、1： 1000 放大比例：5：1、4：1、2.5：1、2：1 可用比例 1：3、1：4、1：6、1：15、1：25、1：30、1：40、1：60、1：80、1：250、1：300、1：40 0、1：600 建议图纸输出的图幅及图框扩大比例,1,4 绘图比例优先选用常用比例；一个图样应选用一种比例，根据专业制图需要，同一图样可选用两 种比例；比例应注写在标题栏内，无标题栏宜注写在图名的右侧，字的基准线应取平，比例的高宜比 图名的字高小一号或二号。
线型、笔宽及计算机图层设置 图线标准 1图线的宽度（b）(mm)：,2机械制图的图线标准,,,,,,,,,2,3建筑制图的图线标准,,,,,,,,,,,1.3.2 计算机图层及图线设置标准 1计算机制图的线宽b 选用 0.5mm 的线宽组的线宽系列中 1.0（特粗线）、0.7（加粗线）、0. 5（粗线）0.35（中粗线）、0.25（中线）、0.18（细线）、0.13（细线）中选取 2机械制图的计算机图层及图线的设计应按表中的规定执行,3,4,3建筑制图的计算机图层及图线的设计应按表中的规定执行,图纸的图框线线宽为 0.7mm,标题栏外框线线宽为 0.7mm,标题栏分格线线宽为 0.13mm立面 图的地坪线为 0.7mm 点画线、双点划线的线段长度和间隔，在一套图纸中宜相等或相近似文字及尺寸标注 文字标注 图纸上的汉字应采用国家正式公布推行的简化字，所需书写的文字、数字或符号等，均应笔画清 晰、字体端正、排列整齐；标点符号清楚正确 图纸及说明中的汉，字宜采用长仿宋体，文字的字高应从如下系列中选用：3.5、5、7、10、1 4、20mm（如采用更大的字、其高度按 1.414 的比值递增）；宽度是高度的 0.7 倍。
文字标注应尽量详细，特别是对材料、工艺、安装质量、定位、阅读索引等方面的说明 所有文字标注的文字样式名称均为仿宋体(HS)，字体名为仿宋 GB2312，字体样式为常规，宽度 比例为 0.7，高度按相关规定执行，倾斜角度为 05图框中和图纸中的文字高度(单位 mm)如下表,指引文字标注放置在引出线的前面或后面，应排列整齐，分布均匀，其中文字标注的引出线由A UTOCAD 指令 LEADER 产生,引出线前面为箭头，引出线的主要形式为前段斜后段平，并尽量将三个 以上的标注放在一起均匀布置,文字宜就近标注 文字标注中汉字和数字同时出现时，应尽量将数字排在上面或前面 节点图中的“室外”标注，平面图中的标高标注，应将文字放在矩形框内 1.4.2 尺寸标注 尺寸线、尺寸界线采用 0.18mm 宽的细实线绘制 尺寸线应与被注图样轮廓线平行，且离开图样轮廓线 7mm 以上 尺寸界线起端应离开图样轮廓 2mm 以上，尺寸界线止端超出尺寸线 2mm，建筑类图样尺寸起止符 号为一条与尺寸线倾斜 45、0.5mm 宽、长 1.5mm 的粗实线；机械类图样尺寸起止符号为 0.72. 5mm 的实心箭头 尺寸文字字高 2.5mm，离开尺寸线 1mm，宜平行尺寸线、对中放置。
标注圆弧尺寸的尺寸起止符号宜采用箭头 同一排尺寸标注的尺寸界线起端宜在同一条平行于尺寸线的直线上，尺寸线宜在同一条直线上 互相平行的尺寸线，应按尺寸由小到大的顺序，从被注图样轮廓线由近向远标注相邻的平行尺 寸线相距 10mm 标注坡面的坡度符号采用 0.73.5mm 的实心箭头，箭头指向下坡方向 连续排列的等长尺寸宜用“个数等长尺寸=总长”的形式标注 长度尺寸数字以应以毫米为单位，宜注写到小数点后第 1 位，尾部应截零角度尺寸数字以应以 度为单位，宜注写到小数点后第 3 位，尾部应截零 标高符号应以等腰直角三角形表示，其尖端应指示被注标高位置标高符号采用 0.13mm 宽的细 实线绘制，高 3mm标高文字采用字高 3.5mm 的标准字体，宜注写在直边延长线上、标高符号的对 侧当标注位置不够时，可加引出线；标高数字应以米为单位，注写到小数点后第 3 位，尾部不截零 零点标高应注写为0.000，零点以上标高不注“+”；在图样的同一位置表示几个标高时，标高数字 由下到上按标高从小到大的顺序排列，间距 5mm 钢结构尺寸的标注 （1） 两构件的两条很近的重心线，应在交汇处将其各自向外错开2） 弯曲构件的尺寸应沿其弧度的曲线标注弧的轴线长度。
5,,（3） 切割的板材，应标注各线段的长度及位置4） 不等边角钢的构件，必须标注出角钢一肢的尺寸节点尺寸，应注明节点板的尺寸和各杆件螺栓孔中心或中心距，以及杆件端部至几何中心线交 点的距离 双型钢组合截面的构件，应注明缀板的数量及尺寸引出横线上方标注缀板的数量及缀板宽度、 厚度、引出横线下方标注缀板的长度尺寸 非焊接的节点板，应注明节点板的尺寸和螺栓孔中心与几何中心线交点的距离6,,,简化及特殊标注按相关规定执行 尺寸标注计算机设置,7,,8,填充图例 对断面填充和立面或平面进行材料区分填充时，应按下表进行填充，并保证其完整和图例的 统一9,,图例线应间隔均匀，疏密适度，图例正确，表示清楚 不同品种的同类材料使用同一图例时，应在图上附加必要的说明 两个同种图例相接时，图例线宜错开或使倾斜方向相反 由于过小可以采取涂黑，两个相邻涂黑图例间，应留有宽度不得小于 0.7mm 的间隙10,1.5.6需画出的图例面积过大时，可在断面轮廓线内，沿轮廓线作局部表示 符号 剖切符号 1建筑类图样中剖视图的剖切符号用 0.7mm 宽的加粗实线绘制，其中剖切位置线长 8mm，投影方 向线长 5mm2机械类图样中剖视图的剖切符号用 0.7mm 宽的加粗实线和 0.25mm 宽的箭头线绘制，其中剖切 位置线长 8mm，投影方向线长 5mm，带 0.72.5mm 的箭头。
剖切符号的编号宜采用阿拉伯数字，按顺序由左至右、由下至上连续编排，注写在投影方向线的 线端，仿宋字高 5mm，宽为高的 0.7 倍 断面图的剖切符号只绘制剖切位置线，0.7mm 宽、长 8mm 的加粗实线绘制，剖切符号的编号宜 采用阿拉伯数字，按顺序由左至右、由下至上连续编排，注写在投影方向线的一侧，仿宋字高 5mm， 宽为高的 0.7 倍5剖面图或断面图，如与被剖切图样不在同一张图内，则应加注索引符号，或者在图纸中集中说明 1.6.2索引符号和详图符号 索引符号由直径 12mm 的圆和水平直径线组成，用 0.13 细实线绘制 索引符号的上半圆中注明索引出的详图（节点图）的编号，下半圆中注明索引出的详图（节点） 所在图纸的编号，二者采用字高 2.5mm 的标准正文字体当索引出的详图在索引符号所在图纸上时， 下半圆中用一段短的细实线注明 索引出的详图，如采用标准图册，或不在本次装订的图册中时，应在索引符号的水平直径延长线 上加注相应图册的编号，采用字高 3.5mm 的标准正文字体11,索引符号如用于索引出的剖视详图，应在被剖切的位置绘制剖切位置线（用 0.7mm 宽的加粗实 线，长 7mm），并用 0.13mm 宽的细实线绘制索引引出线。
索引引出线应绘制在剖切投影方向的一侧， 其一端长出剖切位置线 1mm，另一端至于索引符号的圆周（其延长线过圆心） 零、部件/组件、建筑构配件等的编号，以一直径 6mm 的圆表示（用 0.13mm 宽的细实线绘制）， 其编号采用字高 2.5mm 的标准正文字体 详图符号由直径 14mm 的圆（用 0.7mm 宽的加粗实线）和水平直径线（用 0.13mm 宽的细实线） 组成 详图符号的上半圆中注明详图的编号，采用字高 2.5mm 的标准正文字体；在同一张图纸上下半 圆中不用注明文字，不在一张图纸上在下半圆中注明被索引的图纸的编号详图符号的水平直径延长 线上可加注相应文字说明，采用字高 2.5mm 的标准正文字体8分格（大样）图与节点（详）图之间的索引方法 在分格（大样）图中，分母以阿拉伯数字表示节点（详）图编号，分子以阿拉伯数字表示此节点在 节点图中的序号 在节点（详）图中，节点索引以阿拉伯数字表示详图的编号 1.6.3引出线 引出线由连接在一起的文字线和指引线组成，用 0.13mm 宽的细实线绘制文字线宜采用水平的 直线，文字说明宜统一标注在文字线的上方，或统一标注在文字线的端部，文字说明采用字高 3.5m m 的标准正文字体。
指引线的另一端宜统一绘制一直径 0.25mm 的实心圆点在机械制图中指引线的 另一端宜统一绘制 0.72.5mm 的箭头 同时引出几个相同部分的引出线的指引线，可平行或放射状绘制 多层结构或多件组合的套件，可共用一指引线，文字线和文字说明可由上至下按多层结构层次或 套件的组装顺序排列文字线和文字说明之间的间距宜保持固定距离，为 10 或 15mm 1.6.4 其他符号 对称符号由对称线和两对平行线组成对称线用 0.13mm 宽的细点画线绘制；每对平行线用 0.1 3mm 宽的细实线绘制，长 10mm，间距 2.5mm对称线垂直平分与两对平行线，两端超出两对平行线 2.5mm 连接符号应以折断线或点划线标志需要连接的部位图样中连接部位相距过远时，需要连接的两 图样的连接符号两端靠图样的一侧，应用相同的大写字母表示连接编号 1.6.5 门窗的表示方法 1 门的表示方法（见图例） 门的名称代号用 M 图例中剖面图左为外，右为内，平面图下为外，上为内 立面图上开启方向线交角的一侧为安装合页的一侧，实线为外开，虚线为内开 平面图上门线应 90或 45开启。
