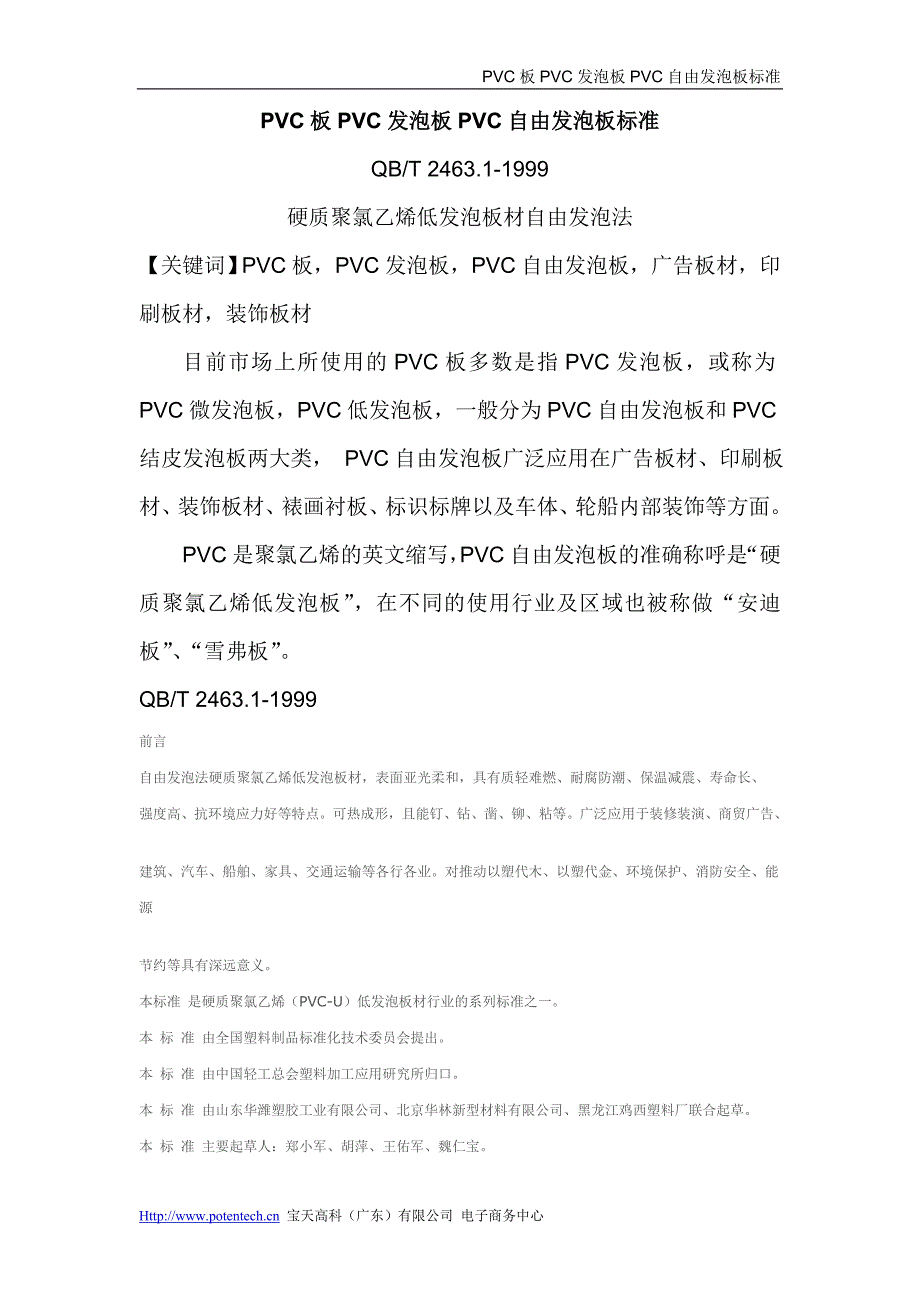

PVC 板 PVC 发泡板 PVC 自由发泡板标准Http:// 宝天高科（广东）有限公司 电子商务中心PVC 板 PVC 发泡板 PVC 自由发泡板标准QB/T 2463.1-1999硬质聚氯乙烯低发泡板材自由发泡法【关键词】PVC 板， PVC 发泡板，PVC 自由发泡板，广告板材，印刷板材，装饰板材目前市场上所使用的 PVC 板多数是指 PVC 发泡板，或称为PVC 微发泡板， PVC 低发泡板，一般分为 PVC 自由发泡板和 PVC结皮发泡板两大类， PVC 自由发泡板广泛应用在广告板材、印刷板材、装饰板材、裱画衬板、标识标牌以及车体、轮船内部装饰等方面PVC 是聚氯乙烯的英文缩写，PVC 自由发泡板的准确称呼是“硬质聚氯乙烯低发泡板” ，在不同的使用行业及区域也被称做“安迪板” 、 “雪弗板” QB/T 2463.1-1999前言自由发泡法硬质聚氯乙烯低发泡板材，表面亚光柔和，具有质轻难燃、耐腐防潮、保温减震、寿命长、强度高、抗环境应力好等特点可热成形，且能钉、钻、凿、铆、粘等广泛应用于装修装演、商贸广告、建筑、汽车、船舶、家具、交通运输等各行各业对推动以塑代木、以塑代金、环境保护、消防安全、能源节约等具有深远意义。
本标准 是硬质聚氯乙烯（PVC-U）低发泡板材行业的系列标准之一本 标 准 由全国塑料制品标准化技术委员会提出本 标 准 由中国轻工总会塑料加工应用研究所归口PVC 板 PVC 发泡板 PVC 自由发泡板标准Http:// 宝天高科（广东）有限公司 电子商务中心本 标 准 由山东华潍塑胶工业有限公司、北京华林新型材料有限公司、黑龙江鸡西塑料厂联合起草本 标 准 主要起草人：郑小军、胡萍、王佑军、魏仁宝中华人民共和国轻工行业标准硬质聚氯乙烯低发泡板材自由发泡法QB/T 2463.1—19991 范围本标准规定了自由发泡法硬质聚氯乙烯(PVC-U）低发泡板材的产品分类、要求、试验方法、检验规则和标志、包装、运输、贮存本标准适用于以聚氯乙烯树脂为主要原料，配以各种助剂，经混合后，采用自由发泡法挤出工艺制成的硬质聚氯乙烯低发泡板材（以下简称“板材”）2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文本标准出版时，所示版本均为有效所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性GB/T 1034—1998 塑料吸水性试验方法GB/T 1040—1992 塑料拉伸试验方法GB/T 1043—1993 硬质塑料简支梁冲击试验方法GB/T 1633—1989 热塑性塑料软化点（维卡）试验方法GB/T 2411—1989 塑料邵氏硬度试验方法GB/T 2828—1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T 2918—1998 塑料试样状态调节和试样的标准环境GB/T 6343—1995 泡沫塑料和橡胶表观（体积）密度的测定GB 8624—1997 建筑材料燃烧性能分级方法GB/T 8811—1988 硬质泡沫塑料尺寸稳定性试验方法GB/T 9341—1988 塑料弯曲性能试验方法GB/T 11718.9—1989 中密度纤维板握螺钉力的测定3 产品分类板材按淳度分为 A 型,B 型,C 型三类产品，见表 1。
表 1 mmPVC 板 PVC 发泡板 PVC 自由发泡板标准Http:// 宝天高科（广东）有限公司 电子商务中心产品分类 厚度 δA 型 δ＜3B 型 3≤δ≤ 5C 型 δ>5国家轻工业局 1999-10-14 批准 2000-03-01 实施中华人民共和国轻工行业标准硬质聚氯乙烯低发泡板材自由发泡法QB/T 2463.1—19994 要求4.1 外观板材外观应符合表 2 规定表 2指标名称 外观要求色差 同批板材颜色均匀一致，不得有明显色差黑点、黄点与杂质 不允许有影响使用的黑点、黄点与杂质波纹、条纹 不允许有明显的波纹、条纹存在色泽 柔和亚光表面污料痕迹 不允许截面 发泡孔径均匀，不允许有侧面缝隙4.2 翘曲板材的翘曲在 5mm/m 以内4.3 对角线差值板材的对角线差值小于 5mm,4.4 尺寸和极限偏差板材的尺寸和极限偏差应符合表 3 规定表 3 mm厚度 长度 宽度公称尺寸 极限偏差 公称尺寸 极限偏差 公称尺寸 极限偏差1 ±0.152440不允许220不允许PVC 板 PVC 发泡板 PVC 自由发泡板标准Http:// 宝天高科（广东）有限公司 电子商务中心2 ±0.203 ±0.254 ±0.305 ±0.356 ±0.407～8 ±0.509～10 ±0.6011～13 ±0.7514～19 ±1.05有负偏差 有负偏差注：如对尺寸有特殊要求，由供需双方商定。
4.5 物理机械性能板材的物理机械性能应符合表 4 规定4.6 燃烧性能作为内部装修材料的板材除符合表 3 的指标以外，还需符合 GB 8624 对难燃 B1 级材料的规定表 4指标项目 单位A 型 B 型 C 型表观密度 kg/m3 ≤900 ≤750 ≤600邵氏硬度（D） — ≥45 ≥45拉伸强度 Mpa ≥11 ≥7断裂伸长率 ％ ≥15 ≥7简支梁冲击强度 KJ/m2 ≥10 或不断裂 ≥6 或不断裂维卡软化点 ℃ ≥70 ≥70加热尺寸变化率 ％ ±2.0 ±2.0吸水率 ％ ≤1.0 ≤1.0弯曲强度 Mpa ≥17 ≥15弯曲弹性模量 Mpa ≥800 ≥400握螺钉力 N — ≥800注：弯曲弹性模量和握螺钉力仅当客户提出要求时才进行考核5 试验方法5.1 试样状态和试验环境按照 GB/T 2918 进行温度（23±2)℃，调节时间不少于 24h5.2 ～5.5 仅在仲裁时按照本条进行测试5.2 外观在自然光下，距离板材 600mm 处目测检验PVC 板 PVC 发泡板 PVC 自由发泡板标准Http:// 宝天高科（广东）有限公司 电子商务中心5. 3 翘曲将板材放在一水平面上，以板材对角线为基准线，用精度 1mm 的直尺测量板材翘曲面与基准线的最大距离，然后以此距离除以基准线长度（mm/m)。
5. 4 对角线差值用精度 1mm 的卷尺分别测量板材两条对角线的长度，取其对角线长度差值5.5 尺寸极限偏差5.5.1 长度和宽度用精度 1mm 的卷尺或直尺测量5.5.2 厚度用精度 0.01mm 量具距板材边缘不小于 20mm 处沿横断面均匀测量5.6 物理机械性能5.6.1 取样将板材纵向两侧宽度 100mm 边缘裁去后均匀取样取样时不得破坏泡孔结构5.6.2 表观密度按 GB/T 6343 进行测定，取板材原厚5.6.3 邵氏硬度按 GB/T 2411 进行测定，测量结皮面，取板材原厚5.6.4 拉伸强度和断裂伸长率按 GB/T 1040 进行测定试样为工型试样，取板材原厚，拉伸速度为 20mm/min±10%5.6.5 简支梁冲击强度按 GB/T 1043 进行测定试样为无缺口 I 型试样，取板材原厚，冲击结皮面5.6.6 维卡软化温度按 GB/T 1633 进行测定试验负荷为 9.8 0+49N，等速升温速率为（50±5)℃ /h5.6.7 加热尺寸变化率按 GB/T 8811 进行测定试验温度为（70＋2)℃时间 2h，试验结果取长、宽方向上的尺寸变化率值5.6.8 吸水率按 GB/T 1034 进行测定，试验温度（23±2)℃，时间（24±1)h 。
5.6.9 弯曲强度和弯曲弹性模量按 GB/T 9341 进行测定，测量结皮面PVC 板 PVC 发泡板 PVC 自由发泡板标准Http:// 宝天高科（广东）有限公司 电子商务中心5.6.10 燃烧性能按 GB 8624 进行测定5.6.11 握螺钉力按 GB/T 11718.9 进行测定，测量垂直结皮面方向6 检验规则产品须经生产厂家质量检验部门按照本标准的出厂检验项目检验合格后并附合格证方可出厂6.1 组批方法同一批原料、同一配方、同一工艺、同一规格连续生产的板材为一批每批数量不得超过 60t 以一张板为一样本单位6.2 抽样板材的外观、规格尺寸的检验按 GB/T 2828 规定的二次正常抽样方案进行，其中检查水平为 II，合格质量水平（AQL）为 6.5翘曲、对角线差值和物理机械性能检验以批为单位，每批随机取三张进行测试6.3 产品检验分出厂检验和型式检验出厂检验项目：外观、翘曲、尺寸极限偏差、对角线差值、表观密度、邵氏硬度型式检验项目：外观、翘曲、尺寸极限偏差、对角线差值、表观密度、邵氏硬度、拉伸强度、断裂伸长率、简支梁冲击强度、维卡软化点、加热尺寸变化率、弯曲强度燃烧性能、握螺钉力及弯曲弹性模量仅当客户需要时再行检验。
型式检验正常生产时每年一次，有下列情形之一时应进行型式检验a) 主要原料，工艺有较大改变时；b) 停产半年以上，重新生产时；c) 出厂检验结果与上次型式检验有较大差异时；d) 国家质量监督部门提出要求时6.4 判定规则6.4.1 外观和规格尺寸的质量判定根据对样本检验的结果，外观和规格尺寸有一项或多项指标不符合本标准规定，则判样本单位为不合格品根据对样本单位检验的结果，用 GB/T 2828 判定，若不合格的样本单位数量不超过其规定的批质量水平合格判定数（A c）时，则判该交付批质量合格；超过不合格判定数（ Re）时，则应判定该交付批质量不合格；若在 Ac 和 Re 之间，进行二次抽样判定PVC 板 PVC 发泡板 PVC 自由发泡板标准Http:// 宝天高科（广东）有限公司 电子商务中心6.4.2 翘曲、对角线差值和物理机械性能判定上述项目若有不合格项时，则从原批中抽取双倍试样，对不合格项进行复验，复验仍不合格，则判为不合格7 标志、包装、运输、贮存7.1 标志板材包装上应有标志，标明产品名称、规格、商标、批号、生产厂名称、厂址、标准号等，并附有产品合格证7.2 包装产品包装可用纸板、夹板、薄膜、编织物等作保护层并用打包带捆扎牢固。
7. 3 运输运输过程中应避免板材受到重压，日晒、雨淋及机械损伤，保持包装完整7.4 贮存板材应水平堆放，贮存在干燥、通风、清洁的库房内，远离热源堆放高度不超过 1m PVC 自由发泡板标准 QB/T 2463.1-1999（1） 自由发泡板标准 QB/T 2463.1-1999（2） 自由发泡板标准 QB/T 2463.1-1999（3） 自由发泡板标准 QB/T 2463.1-1999（4） 宝天高科（广东）有限公司 电子商务中心。
