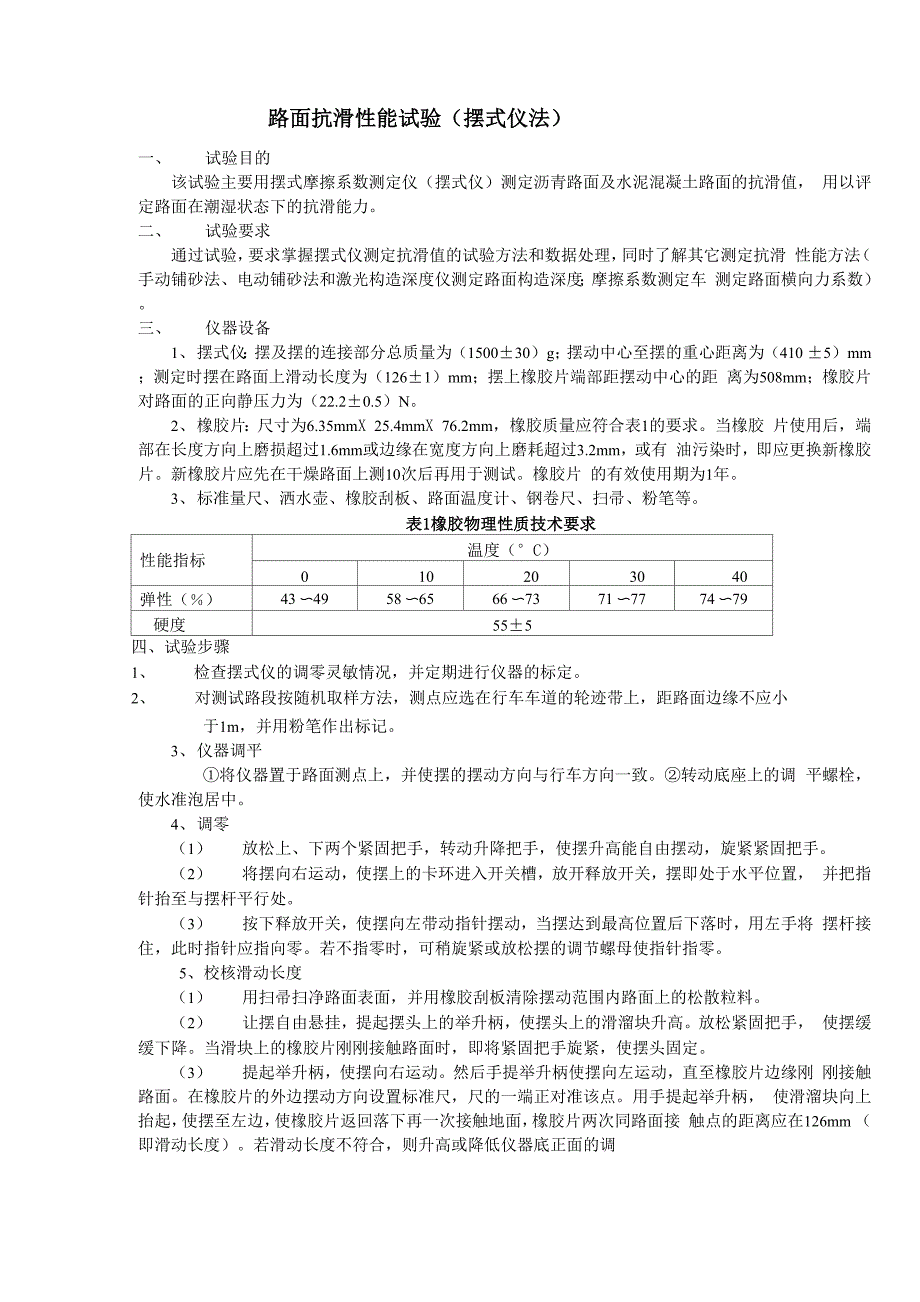

路面抗滑性能试验（摆式仪法）一、 试验目的该试验主要用摆式摩擦系数测定仪（摆式仪）测定沥青路面及水泥混凝土路面的抗滑值， 用以评定路面在潮湿状态下的抗滑能力二、 试验要求通过试验，要求掌握摆式仪测定抗滑值的试验方法和数据处理，同时了解其它测定抗滑 性能方法（手动铺砂法、电动铺砂法和激光构造深度仪测定路面构造深度；摩擦系数测定车 测定路面横向力系数）三、 仪器设备1、 摆式仪：摆及摆的连接部分总质量为（1500±30）g；摆动中心至摆的重心距离为（410 ±5）mm；测定时摆在路面上滑动长度为（126±1）mm；摆上橡胶片端部距摆动中心的距 离为508mm；橡胶片对路面的正向静压力为（22.2±0.5）N2、 橡胶片：尺寸为6.35mmX 25.4mmX 76.2mm，橡胶质量应符合表1的要求当橡胶 片使用后，端部在长度方向上磨损超过1.6mm或边缘在宽度方向上磨耗超过3.2mm，或有 油污染时，即应更换新橡胶片新橡胶片应先在干燥路面上测10次后再用于测试橡胶片 的有效使用期为1年3、 标准量尺、洒水壶、橡胶刮板、路面温度计、钢卷尺、扫帚、粉笔等表1橡胶物理性质技术要求性能指标温度（°C）010203040弹性（％）43 〜4958 〜6566 〜7371 〜7774 〜79硬度55±5四、试验步骤1、 检查摆式仪的调零灵敏情况，并定期进行仪器的标定。
2、 对测试路段按随机取样方法，测点应选在行车车道的轮迹带上，距路面边缘不应小于1m，并用粉笔作出标记3、 仪器调平①将仪器置于路面测点上，并使摆的摆动方向与行车方向一致②转动底座上的调 平螺栓，使水准泡居中4、 调零（1） 放松上、下两个紧固把手，转动升降把手，使摆升高能自由摆动，旋紧紧固把手2） 将摆向右运动，使摆上的卡环进入开关槽，放开释放开关，摆即处于水平位置， 并把指针抬至与摆杆平行处3） 按下释放开关，使摆向左带动指针摆动，当摆达到最高位置后下落时，用左手将 摆杆接住，此时指针应指向零若不指零时，可稍旋紧或放松摆的调节螺母使指针指零5、校核滑动长度（1） 用扫帚扫净路面表面，并用橡胶刮板清除摆动范围内路面上的松散粒料2） 让摆自由悬挂，提起摆头上的举升柄，使摆头上的滑溜块升高放松紧固把手， 使摆缓缓下降当滑块上的橡胶片刚刚接触路面时，即将紧固把手旋紧，使摆头固定3） 提起举升柄，使摆向右运动然后手提举升柄使摆向左运动，直至橡胶片边缘刚 刚接触路面在橡胶片的外边摆动方向设置标准尺，尺的一端正对准该点用手提起举升柄， 使滑溜块向上抬起，使摆至左边，使橡胶片返回落下再一次接触地面，橡胶片两次同路面接 触点的距离应在126mm （即滑动长度）。
若滑动长度不符合，则升高或降低仪器底正面的调平螺丝来校正，但需调平水准泡，而后，将摆和指针置于水平释放位置6、 用喷壶的水浇洒试测路面，并用橡胶刮板刮除表面泥浆7、 再次洒水，并按下释放开关，使摆在路面滑过，指针即可指示出路面的摆值但第 一次测定，不做记录右手提起举长柄使滑溜块升高，将摆向右运动，并使摆杆和指针重新 置于水平释放位置8、 重复7的操作测定5次，并读记每次测定的摆值，5次数值中最大值与最小值的差 值不得大于3BPN如差数大于3BPN时，并再次重复上述操作，至符合规定为止取5次 测定的平均值作为每个测点路面的抗滑值(即摆值Fb)，取整数，以BPN表示9、 在测点位置上用路表温度计测记潮湿路面的温度，精确至1°C10、 按以上方法，同一处平行测定不少于3次，3个测点均位于轮迹带上，测点间距3〜 5m该处的测定位置以中间测点的位置表示每一处均取3次测定结果的平均值作为试验 结果，精确至1BPN11、 结果处理(1)抗滑值的温度修正当路面温度为T时测得的值为尸bt，必须按下式换算成标准温度20C的摆值FB20:FB20=FBT+^ F式中：FB20—换算成标准温度20°时的摆值，BPN；Fbt——路面温度时测得的摆值，BPN；T一测定的路表潮湿状态下的温度；AF——温度修正值，按表2选用。
表2 温度修正值温度T (C)0510152025303540温度修正值A F-6-4-3-10+2+3+5+7(2)结果处理列表逐点报告路面抗滑值的测定值Fbt经温度修正后的Fb20及3次测定的平均值每 一个评定路段路面抗滑值的平均值、标准差、变异系数精密度与允许差：同一个测点，重 复5次测定的差值不大于3BPN五、 注意事项1、 使用前，必须标定指针归零、橡胶片端部距摆动中心的距离为508mm、橡胶片对路 面的正向静压力为(22.2±0.5) N；必须考虑橡胶片质量要求和使用要求2、 校核滑动长度时应以橡胶片长边刚刚接触路面为准，不可借摆力向前滑动，以免标 定的滑动长度过长六、 试验报告路面抗滑性能试验报告路段桩号 结构类型组数测点桩号横距(m)摆值(BPN)测点平均值(BPN)路面温度(C)20 C摆值12345平均值平均值标准差变异系数结论。
