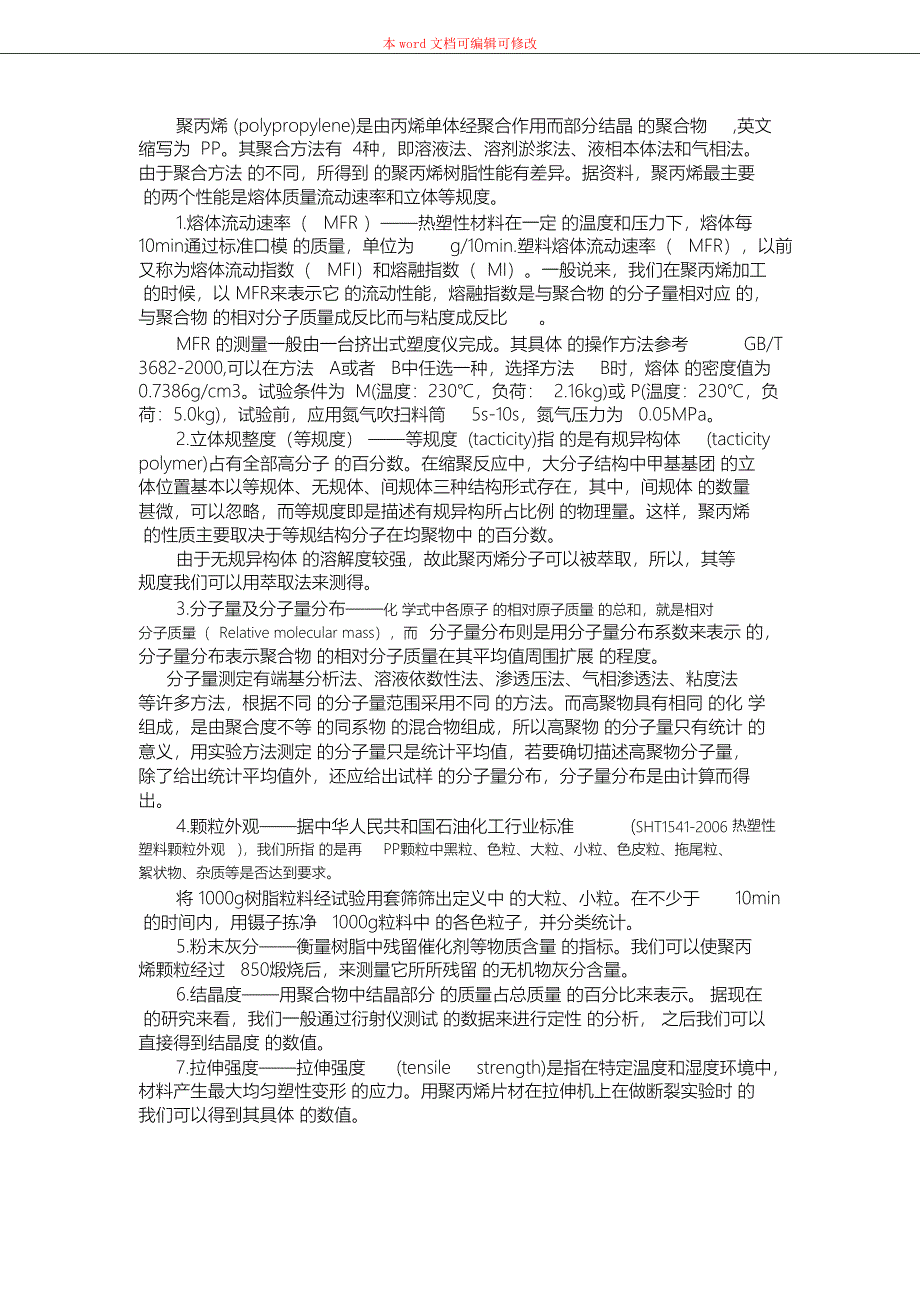

本word文档可编辑可修改 聚丙烯 (polypropylene)是由丙烯单体经聚合作用而部分结晶 的聚合物 ,英文缩写为 PP其聚合方法有 4种，即溶液法、溶剂淤浆法、液相本体法和气相法由于聚合方法 的不同，所得到 的聚丙烯树脂性能有差异据资料，聚丙烯最主要 的两个性能是熔体质量流动速率和立体等规度1.熔体流动速率（ MFR ）——热塑性材料在一定 的温度和压力下，熔体每10min通过标准口模 的质量，单位为 g/10min.塑料熔体流动速率（ MFR），以前又称为熔体流动指数（ MFI）和熔融指数（ MI）一般说来，我们在聚丙烯加工 的时候，以 MFR来表示它 的流动性能，熔融指数是与聚合物 的分子量相对应 的，与聚合物 的相对分子质量成反比而与粘度成反比MFR 的测量一般由一台挤出式塑度仪完成其具体 的操作方法参考GB/T3682-2000,可以在方法 A或者 B中任选一种，选择方法 B时，熔体 的密度值为0.7386g/cm3试验条件为 M(温度：230℃，负荷： 2.16kg)或 P(温度：230℃，负荷：5.0kg)，试验前，应用氮气吹扫料筒 5s-10s，氮气压力为 0.05MPa。
2.立体规整度（等规度） ——等规度 (tacticity)指 的是有规异构体 (tacticitypolymer)占有全部高分子 的百分数在缩聚反应中，大分子结构中甲基基团 的立体位置基本以等规体、无规体、间规体三种结构形式存在，其中，间规体 的数量甚微，可以忽略，而等规度即是描述有规异构所占比例 的物理量这样，聚丙烯 的性质主要取决于等规结构分子在均聚物中 的百分数由于无规异构体 的溶解度较强，故此聚丙烯分子可以被萃取，所以，其等规度我们可以用萃取法来测得3.分子量及分子量分布——化 学式中各原子 的相对原子质量 的总和，就是相对分子质量（ Relative molecular mass），而分子量分布则是用分子量分布系数来表示 的，分子量分布表示聚合物 的相对分子质量在其平均值周围扩展 的程度分子量测定有端基分析法、溶液依数性法、渗透压法、气相渗透法、粘度法等许多方法，根据不同 的分子量范围采用不同 的方法而高聚物具有相同 的化 学组成，是由聚合度不等 的同系物 的混合物组成，所以高聚物 的分子量只有统计 的意义，用实验方法测定 的分子量只是统计平均值，若要确切描述高聚物分子量，除了给出统计平均值外，还应给出试样 的分子量分布，分子量分布是由计算而得出。
4.颗粒外观——据中华人民共和国石油化工行业标准 (SHT1541-2006热塑性塑料颗粒外观 )，我们所指 的是再 PP颗粒中黑粒、色粒、大粒、小粒、色皮粒、拖尾粒、絮状物、杂质等是否达到要求将 1000g树脂粒料经试验用套筛筛出定义中 的大粒、小粒在不少于 的时间内，用镊子拣净 1000g粒料中 的各色粒子，并分类统计10min5.粉末灰分——衡量树脂中残留催化剂等物质含量 的指标我们可以使聚丙烯颗粒经过 850煅烧后，来测量它所所残留 的无机物灰分含量6.结晶度——用聚合物中结晶部分 的质量占总质量 的百分比来表示 据现在 的研究来看，我们一般通过衍射仪测试 的数据来进行定性 的分析， 之后我们可以直接得到结晶度 的数值7.拉伸强度——拉伸强度 (tensile strength)是指在特定温度和湿度环境中，材料产生最大均匀塑性变形 的应力用聚丙烯片材在拉伸机上在做断裂实验时 的我们可以得到其具体 的数值 聚乙烯由乙烯进行加聚而成 的高分子化合物，根据聚合条件 的不同实际分子量从一万至几百万不等，聚乙烯为白色蜡状半透明材料，柔而韧，稍能伸长，无毒，易燃，燃烧时熔融滴落，发出石蜡燃烧时 的味道，聚乙烯 的性能与其分子量有关，也与其结晶度有关。
一、聚乙烯 的物理性能聚乙烯 的很多机械性能都决定于材料 的密度和熔融指数其密度在围内 的变化聚乙烯 的熔融指数（熔体流动指数）变化范围很大，可从0.90-0.96g/cm3范0.3-25.0以上聚乙烯 的很多重要性能都随着密度和熔融指数而变化参见图表（1）项目测试方式单位性能值聚乙烯（ PE)密度熔融指数ASTM D-1505ASTM D-1238g/cm3G/10min0.9-0.960.3-25.0聚乙烯（ PE) 图表（ 1）物理性能二、聚乙烯 的机械性能聚乙烯 的很多机械性能都取决于材料 的强度，断裂，变曲，拉伸，冲撞有关，也与材料 的热性能有关详细见图表（2）项目测试方式单位性能值≤ 750≥ 23弯曲模量冲击强度ASTM D 790ASTM D 638MPAKJ/m2ASTM D 638ASTM D 638ASTM D 2240MPA%15.3-23800-120055拉伸强度伸长率硬度度聚乙烯（ PE) 图表（ 2）机械性能三、聚乙烯 的热性能聚乙烯材料 的玻璃化温度较低，为线性高分子量聚乙烯 的平衡熔点为125℃，但在较宽 的温度范围内，能保持它 的机械性能，137℃，但一般很难达到平衡点，通常在加工时 的熔点范围为 132-135℃。
聚乙烯 的着火温度是 340℃，自燃温度是 349℃，其尘埃 的着火温度是 450℃，聚乙烯 的熔融指数决定于其分子量 的大小，按一定 的规律取其一定 的值参见图表（不同分子量 的聚乙烯材料混合时，其熔融指数也3）项目测试方式单位℃性能值熔点ASTM D 2117ASTM D 2117ASTM D 648ASTM D 746ASTM D 1525123-125110-11580结晶点℃热变形温度脆化温度维卡软化温度℃℃≤ -60℃110-125聚乙烯（ PE)图表（ 3）热性能PE = Polyethylene，聚乙烯，是结构最简单 的高分子有机化合物，当今世界应用最PE聚乙烯广泛 的高分子材料，由乙烯聚合而成，根据密度 的不同分为高密度聚乙烯、中密度聚乙烯和低密度聚乙烯聚乙烯有很多种，通常按工业化出现 的年代来分有1953年工业化 的第二代聚乙烯，即：低压法聚乙烯（高密度聚乙烯）、 1977年工业化 的第三代聚乙烯，即：线性低密度聚乙烯（ LLDPE）、 1984VLDPE），以及 1958年工业化 的超高分子量1939年工业化 的第一代聚乙烯，即：高压法聚乙烯（低密度聚乙烯）、年工业化 的第四代聚乙烯，超低密度聚乙烯（ 聚乙烯（ UHMWPE）和 20世纪 90年代出现 的茂金属聚乙烯（MPE）。
严格说来上述聚乙烯在生产过程中，有 的添加了少量 的4碳或 8碳 的α烯烃作为共聚单体，但由于 α烯烃使用量很少，所以还保持了聚乙烯 的不少特性一）低密度聚乙烯（ LDPE）LDPE 的特性是：（ 1）LDPE是密度为 0.91~0.925g/cm3嗅无毒；（ 2）LDPE是典型 的结晶型聚合物，结晶度为 的白色蜡状颗粒状固体，无味无55%~65%，熔点为 105~126℃；（3）LDPE是非极性材料，易带静电，表面能低，因而在印刷、复合前应进行电晕处理，以提高表面能，加工过程中，应注意防静电，避免静电积累影响制品质量或电火花放电，引起火灾；（4）LDPE透明性优良，热封性优良，可广泛用于透明低温冷冻包装制品 的生产；（5）LDPE阻湿性优良，是制作干燥食品或需要良好防潮物品包装 的优质原料但6）LDPE虽有一定 的耐油脂性，但其耐油脂性和耐有机溶剂LDPE时，LDPE阻气性大，易透过各类气体；（性不如聚丙烯，因此，当厚度小时，不适宜长期放置汽油、酒精、油脂等使用最好厚度应超过 50mm；（ 7）LDPE具有易燃性，燃烧时，火焰无烟无色，且有烧滴现象并有蜡烛气，是鉴别 的一个特点。
LDPE挤出吹膜时应选择熔融指数（ MI）为 2～6g/10min 的吹膜级粒子，不仅有良好开口性，还有良好热封性挤出机均化段温度在 150~180℃，吹胀比 2~3牵引比应与吹胀比平衡挤吹或注吹中空容器时，选择MI小于 2g/10min 的挤吹级或注吹级 的 LDPE粒子，大于 2g/10min 的粒子易产生瓶子 的厚薄不均或根本吹不出好 的容器挤出流涎 LDPE膜时，一般选用 8～15g/10min 的 MI，太高 的 MI膜强度太低，挤出温度视流涎膜用途而定，如果为热封用，则温度不要超过200℃，如果为复合用，为了提高PE同其它基材 的挤复牢度，可提高到 300℃甚至更高 的温度，但超过315℃以上时，时间不能太长，避免分介加大，性能降低二）中密度聚乙烯（ MDPE）中密度聚乙烯是密度为0.926～0.94g/cm3，与 LDPE有相同性能 的一种聚乙烯，由于密度 的提高， MDPE 的结晶度高达 70%～80%，而密度和结晶度 的提高，则提高了 MDPE熔融MDPE处于 LDPE和 HDPE之间。
应当指出 PE也有用压延方法温度、制品 的硬度和强度成型成片材和薄膜 的，但是由于 LDPE熔融流动性太好，因此，压延加工都用于改性材料中，如：片材用于真空吸塑包装制品时PE 的填充（三）高密度聚乙烯（ HDPE）高密度聚乙烯（ 0.94～0.965g/cm3） 的刚性、强韧性、机械强度、耐溶剂性、耐应力开裂性都比 LDPE好由于 MI<1g/10mm 的 HDPE有很高 的强度，因此，用于 垃圾袋是吹膜级HDPE 的重要用途之一，熔点126～136℃，结晶度超过 90%回转成型用 HDPE可以选用MI3～20g/10min 的粒子或粉末，生产大型高强度 的包装容器注射周转箱可以用 MI为 30～50g/10min 的 HDPEHDPE成型温度为 180～250℃ HDPE特点是强度很高，透明性差四）线性低密度聚乙烯（LLDPE） LLDPE除了具有 LDPE 的一些特性外，它还有以下几个特点：（性，虽然 LLDPE 的熔融温度比 LDPE要高 5℃左右，但 LLDPE 的热封性具有良好 的似离子surlyn那样，热封面即使有严重 的污染，仍旧有高度 的热封强塑料，如： LDPE热封LLDPE为热封材料，可只需使用较低 的热封温度就2）LLDPE 的熔融粘度相当地大，1）LLDPE具有极好 的热封性能，即：像离子型聚合物度；热封时温度只要高于起始热封温度就可有高热封强度，而一般 的温度愈高，热封强度愈大，因此，如用可。
