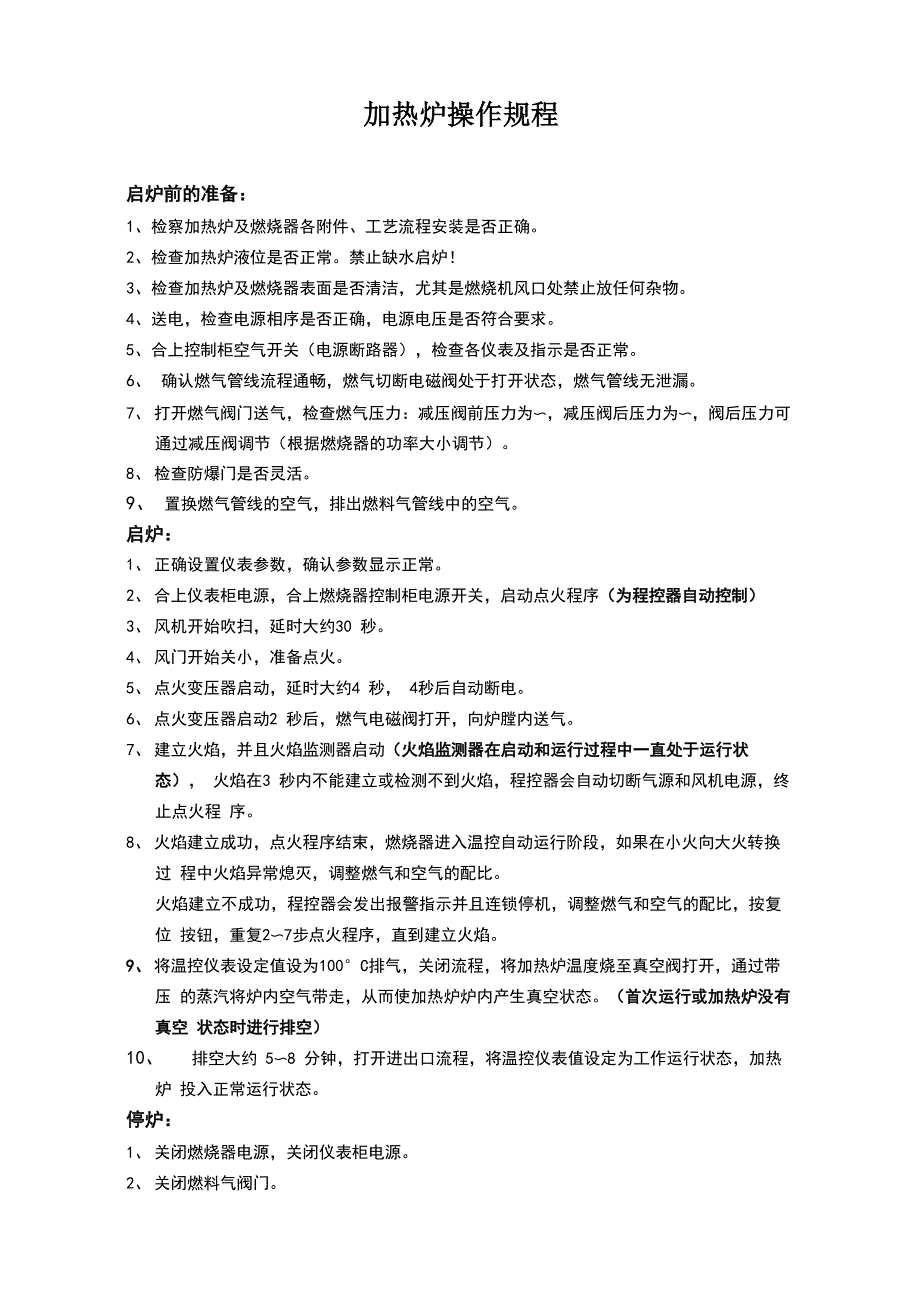

加热炉操作规程启炉前的准备：1、检察加热炉及燃烧器各附件、工艺流程安装是否正确2、检查加热炉液位是否正常禁止缺水启炉！3、检查加热炉及燃烧器表面是否清洁，尤其是燃烧机风口处禁止放任何杂物4、送电，检查电源相序是否正确，电源电压是否符合要求5、合上控制柜空气开关（电源断路器），检查各仪表及指示是否正常6、 确认燃气管线流程通畅，燃气切断电磁阀处于打开状态，燃气管线无泄漏7、 打开燃气阀门送气，检查燃气压力：减压阀前压力为〜，减压阀后压力为〜，阀后压力可 通过减压阀调节（根据燃烧器的功率大小调节）8、 检查防爆门是否灵活9、 置换燃气管线的空气，排出燃料气管线中的空气启炉：1、 正确设置仪表参数，确认参数显示正常2、 合上仪表柜电源，合上燃烧器控制柜电源开关，启动点火程序（为程控器自动控制）3、 风机开始吹扫，延时大约30 秒4、 风门开始关小，准备点火5、 点火变压器启动，延时大约4 秒， 4秒后自动断电6、 点火变压器启动2 秒后，燃气电磁阀打开，向炉膛内送气7、 建立火焰，并且火焰监测器启动（火焰监测器在启动和运行过程中一直处于运行状态）， 火焰在3 秒内不能建立或检测不到火焰，程控器会自动切断气源和风机电源，终止点火程 序。
8、 火焰建立成功，点火程序结束，燃烧器进入温控自动运行阶段，如果在小火向大火转换过 程中火焰异常熄灭，调整燃气和空气的配比火焰建立不成功，程控器会发出报警指示并且连锁停机，调整燃气和空气的配比，按复位 按钮，重复2〜7步点火程序，直到建立火焰9、 将温控仪表设定值设为100°C排气，关闭流程，将加热炉温度烧至真空阀打开，通过带压 的蒸汽将炉内空气带走，从而使加热炉炉内产生真空状态首次运行或加热炉没有真空 状态时进行排空）10、 排空大约 5〜8 分钟，打开进出口流程，将温控仪表值设定为工作运行状态，加热炉 投入正常运行状态停炉：1、 关闭燃烧器电源，关闭仪表柜电源2、 关闭燃料气阀门3、长时间停用建议放掉加热炉内的水注意事项：1、 按复位按钮时间不允许超过4秒，否则程控器异损坏2、 控制点火压力不超过，防止爆膛，运行压力：〜3、 燃料气为湿气时要定期清洗过滤器4、 点火过程中远离防爆门，以防伤及身体5、 运行过程中，注意观察加热炉的压力（〜）加热炉液位（炉子的2/3）,加热炉超压、低 液位、超温会连锁停机，排出故障后自动启机程控器故障表颜色故障现象故障原因解决办法燃烧器不动作没电闭合所有开关检杳连接温控仪内部触点没闭合调整或更换程控器锁定重启动程控器保险烧断更换电气连接错误检杳连接程控器坏更换没有燃气供应打开手动关闭阀主气压不足与燃气公司联系燃气低压保护开关没有关闭调整或更换电机故障更换电机热继电器保护将所掉相接上后，重置热 继电器控制器可见盘一直转空气压力开关位置不对调整或更换蓝色燃烧器启动但马上停止模拟火焰出现 空气压力不足 空气压力开关不开更换程控器更换风压开关空气压力调节不当更换或调整压力开关接触头脏了清洗燃烧头调整错误调整炉膛中负压太高询问技术部门火焰检测电路坏了更换程控器燃气阀线圈损坏检杳连接更换线圈黄色预吹扫完后燃烧器不能点燃点火阀通气量太小增大燃气阀损坏丄Hxx更换线圈或整流器面板气压太低增大调压处压力点火电极位置不对调整点火电极绝缘不好更换咼压线损坏更换高1亠线由干咼温变形更换或保护咼J丿压线由丁咼变 点火变压器损坏更换或保护更换点、火变压器损坏" 电磁阀接线错误更换检杏1 LL MXZI1AJ J人—兀方曰 Vk 程控器损坏更换1 程控丄器丁损坏"占火管路千柄阀未打开更换检杳并打开八、、火*管丄路JT柄卩阀未J开I 管道中有空气检杳并打开 排出空气黄色火焰出现后，燃烧器马上锁定管道中有空气 控制阀过气量太小排出—气增大电子电眼位置不对调整电子电眼接线错误重新连接电子电眼附着赃物检杳擦干净电子电眼损坏更换燃烧器接地不良检杳接地相线与中性线搞混调换程控器损坏更换燃烧器重复启动周期而没有锁定主燃气压力接近于最低燃气 压力开关所限定的数值。
阀门 开启跟随着不断的压力降低， 从而引起压力开关自身的开 启阀门立即关闭，燃烧器停 机，压力又升高，压力开关再 次关闭，重复点火周期该过 程没有周期地进行减小最低燃气压力开关的 工作压力，更换燃气过滤 器点火脉动燃烧头调整不当调整点火电极调整不当调整伺服电机调整不当空气太多调整点火阶段火力过高减小红色绿色运行中燃烧器停机锁 定点火电缆接地更换磨损件空气压力开关失灵更换燃烧器停机时锁定火焰保持在燃烧头中，或仍保持为模拟火焰消除连续火焰或更换程控 器注：程控器1）装配有圆盘2）它在启动阶段旋转并且可以从程控器的下部观 察得到，当燃烧器因为故障，不启动，或锁定时指针3）所对应的颜色表示故障 的种类。
