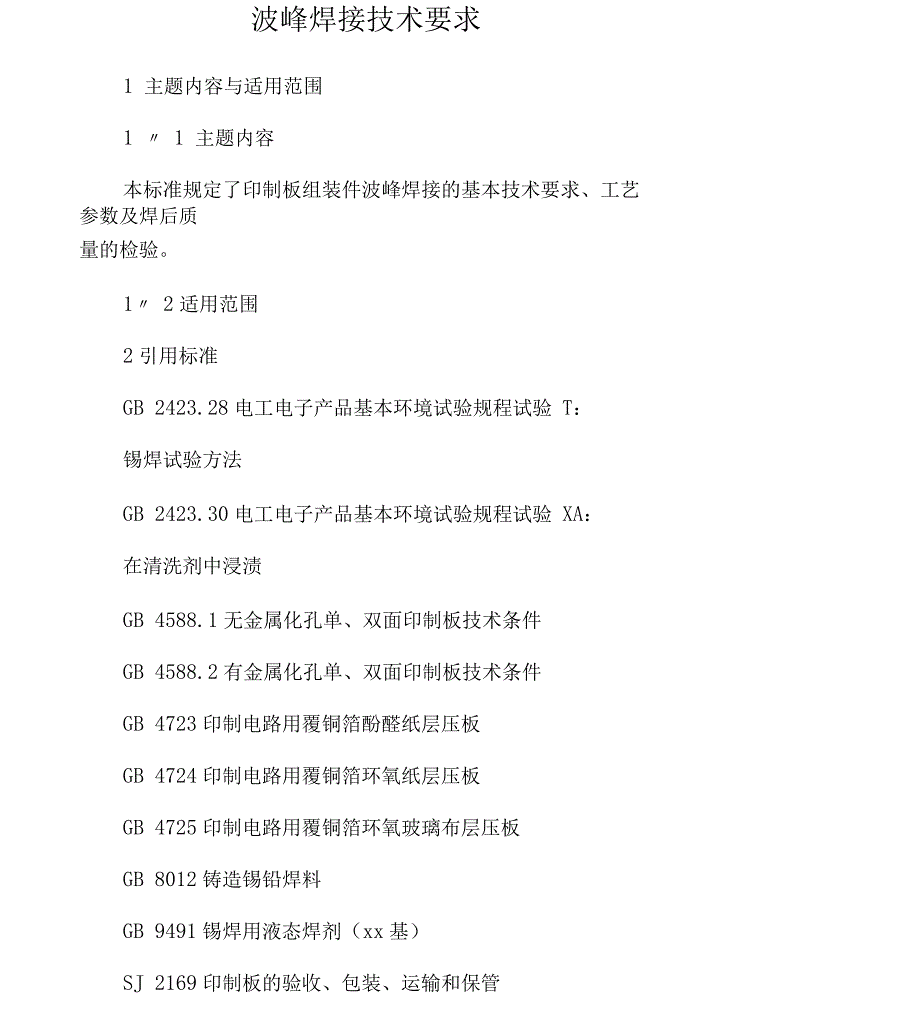

波峰焊接技术要求1 主题内容与适用范围1 〃 1 主题内容本标准规定了印制板组装件波峰焊接的基本技术要求、工艺 参数及焊后质量的检验1〃 2适用范围2引用标准GB 2423.28电工电子产品基本环境试验规程试验 T：锡焊试验方法GB 2423.30电工电子产品基本环境试验规程试验 XA：在清洗剂中浸渍GB 4588.1无金属化孔单、双面印制板技术条件GB 4588.2有金属化孔单、双面印制板技术条件GB 4723印制电路用覆铜箔酚醛纸层压板GB 4724印制电路用覆铜箔环氧纸层压板GB 4725印制电路用覆铜箔环氧玻璃布层压板GB 8012铸造锡铅焊料GB 9491锡焊用液态焊剂（xx基）SJ 2169印制板的验收、包装、运输和保管TJ 36工业设计卫生标准3 术语3〃 1 波峰焊 wave soldering插装有元器件，涂覆上助焊剂并经过预热的印制板沿一定工艺角度的导 轨，从焊锡波峰上匀速通过，即完成印制板焊接的工艺方法3， 2 波峰焊机 wave soldering unit能产生焊锡波峰并能自动完成印制板组件焊接工艺过程的工艺装备3 〃 3xx 高度 wave height波峰焊机喷嘴到波峰顶点的距离。
3〃 4 牵引角 drag angle波峰顶水平面与印制板前进方向的夹角3〃 5 助焊剂 flux焊接时使用的辅料，是一种能清除焊料和被焊母材表面的氧化物，使表面 达到必要的清洁度的活性物质它能防止焊接期间表面的再次氧化，降低焊料 表面张力，提高焊接性能3〃 6 焊料 solder焊接过程中用来填充焊缝并能在母材表面形成合金层的金属材料铅合金3〃 7 焊接温度 soldering temperaturexx的平均温度3〃 8 防氧化剂 antioxident覆盖在熔融焊料表面，用于抑制、缓解熔融焊料氧化的材料3〃 9 稀释剂〃 diluen用于调整助焊剂密度的溶剂中华人民共和国电子工业部 1994-08-08批准 1994-12-01 实施3 〃〃 10 焊点 solder joint焊件的交接处并为焊料所填充，形成具有一定机电性能和一定覆形的区 域3〃 11 焊接时间 soldering time印制板焊接面上任一焊点或指定部位，在波峰焊接过程中接触熔融焊料的 时间3 〃 12 压锡深度 dep th of impregna ted印制板被压入XX的XX3〃 13xxicles焊点从元器件引线上向外伸出末端呈锐利针状。
4 波峰焊接4．1 基本技术要求4〃 1〃 1 波峰焊机a〃波峰焊机安装时要严格执行设备安装的技术要求及安装程序；b〃为防止设备运行时产生静电对元器件的损坏，设备的防静电接地不能和 其他 电网的地线混用；c 〃设备排污设施必须保证工彳八环境中的有害气体符合TJ36的规定4〃 1〃 2 印制板a 〃无金属化孔的单、双面印制板应符合GB4723的规定；b 〃印制电路用覆铜箔环氧纸层压板应符合GB4724的规定，印制电路用覆 铜箔环氧玻璃布层板应符合GB4725的规定；c 〃印制板的验收、包装、运输和保管应符合SJ2169的规定；d 〃存放期超出规定时间，但确认可焊性符合GB4588.1或GB4588.2的规定时仍可使用4〃 1〃 3 元器件a 〃元器件按GB2433.28试验Ta规定时应有良好可焊性；b 〃元器件应能承受GB2423.28试验Tb的耐焊接热试验；c 〃元器件按GB2433.30试验XA时应保持良好的外观和机电性能4〃 1〃 4 元器件引线的成型及其安装a〃短引线元器件的引线成型应符合有关规定；b 〃兀器件的安装应符合有关技术规定；c〃凡不宜波峰焊接的元器件，暂不装入印制板，波峰焊接后再进行装焊。
4〃 1〃 5 助焊剂a 〃松香基液态焊剂应符合GB9491的规定；b 〃水溶性助焊剂应符合有关技术规定；c〃 ］免清洗助焊剂应符合有关技术规定4〃 1〃 6 焊料应符合GB8012的规定4〃 2 工艺参数4〃 2〃 1 助焊剂密度（ D） 待焊印制板组件其焊接面应涂覆助焊剂，为保证有效的助焊作用，必须严格控制焊剂的密度a 〃松香基助焊剂的密度D控制在0.82一0.84g/cm3;b 〃水溶性助焊剂的密度D控制在0.82—0.86 g/cm3;c 〃免清洗助焊剂及有特殊要求的助焊剂密度应控制在规定的技术条件内4〃 2〃 2 预热温度（ T2）印制板XX助焊剂后要进行预热预热温度 T2 见表 1表1 °C印制板类别单面板双面板印制板焊接面的预热温度（ T2）80— 9090— 1004〃 2〃 3 波峰焊接温度（ T1）焊接温度取决于焊点形成合金层需要的温度焊接温度 T1 为（ 250± 1） 0 C 4 〃 2 〃 4xx高度（h）及压锡xx波峰高度主要影响焊锡流速及被焊件与波峰的接触状况。
一般波峰焊机波峰高度可以在 0— 10MM 之间进行调整，最佳波峰高度宜控制在 7— 8MM 印制板压锡xx为板厚的4〃 2〃 5 焊剂发泡高度达到印制板厚度的4〃 2〃 6 牵引角（ a）牵引角对焊件与焊锡的接触和分离情况均有影响牵引角合理数值应控制 在大于或等于 6 度，小于或等于 10 度之间4 〃 2 〃 7传动速度（V）和焊接时间（t）传动速度V的大小影响被焊件的预热效果、焊接时间和焊点与焊料的分离过 程焊接时间 t 应为 3—4s传动速度V可按下式进行计算：V=L/t （ 1）式中：L xx宽度，通常L为60MM;t 焊接时间， s；V--传动速度， mm/s.4〃 2〃 8 焊槽中的焊料a 〃波峰焊使用的焊料为锡铅共晶合金，一般锡含量为 63%;b 〃对焊料要定期取样分析，合金含量或杂质超标时应及时调整或更换;c〃焊料杂质允许范围见表2的规定表 2%杂质铜金镉锌铝锑铁砷铋银镍4． 3 焊接质量要求和检验方法最高容限0.3000.2000.0050.0050.0060.5000.0200.0300.2500.1000.010 杂质超标时对焊点性能的影响 焊料硬而脆，流动性差焊料呈颗粒状焊料疏松易碎焊料粗糙和颗粒状，起霜和多孔的树枝结构 焊料粘滞，起霜多孔焊料硬脆焊料熔点升高，流动性差 小气孔，脆性增加熔点降低，变脆失去自然光泽，出现白色颗粒状物起泡，形成硬的不溶解化合物4〃 3〃 1 焊点质量要求a〃焊点应外形光滑，焊料适量，最多不得超过焊盘外缘，最少不应少于焊 盘面积的80%，金属化孔的焊点焊料最少时其透锡面凹进量不允许大于板厚的 25%。
引线末端清楚可见；b 〃焊点表面光洁，结晶细密，无针孔、麻点、焊料瘤；c 〃焊料边缘与焊件表面形成的湿润角应小于30度；d 〃焊点引线露出高度为0.5—1MM引线总长度（从印制板表面到一马当 先侧面的引线顶端）不大于 4MM；e 〃焊点不允许出现拉尖、桥接、引线（或焊盘）与焊料脱开或焊盘翘起以 及虚焊、漏焊现象；f 〃波峰焊后允许存在少量疵点（如漏焊、连焊、虚焊），但疵点率单快板 不应超过2%如超过应采取措施，对检查出的疵点要返修；g〃焊锡点经振动试验和高低温试验后，机电性能仍应符合产品技术要求4〃 3〃 2 印制板组装件质量要求a〃印制板焊后翘曲度应符合有关技术要求；b 〃印制板组装件上的元器件机电性能不应受到损坏；c 〃印制板不允许有气泡、烧伤出现；d 〃清洗后印制板绝缘电阻值不小于10——1011 Q焊点不允许有腐蚀现象4〃 3〃 3 检验方法a〃焊点检验通常采用目测，在大批量生产中应定期对焊点进行金相结构检 验或 米用X光、超声、激光等方法进彳丁检查；b 〃印制板组装件应采用测试仪或功能测试仪进行检测；c 〃清洗后印制板绝缘电阻检验可按GB9491中规定进行，也可通过测量最 终清洗的去离子水电阻率间接测定。
附录 A波峰焊典型工艺流程（参考件 ）A1 波峰焊的几种典型工艺流程A1〃 1 单机式波峰焊工艺流程a. 元器件引线成型一印制板贴阻焊胶带（视需要） 插装元器件 印制板装入焊机夹具 ——— 涂覆助焊剂 ——— 预热 ——— 波峰焊 ——— 冷却 ——— 取下印制板 撕掉阻焊胶带一二一检验 辛L焊 清洗 检验 —放入专用运输箱；b. 印制板贴阻焊胶带 装入模板——插装元器件 吸塑——切脚 一一一从模板上取下印制板 一一一 印制板装焊机夹具一一一 涂覆助焊剂 一一一预热 一一一 波峰焊 一一一冷却 一一一 取下印制板一一一 撕掉吸塑薄膜和阻焊胶带一一 检验一一一 补焊 一一一 清洗一一 检验一一一放入专用运输箱A1〃 2联机式波峰焊工艺流程将印制板装在焊机的夹具上 一一一 人工插装元器件涂覆助焊剂 一一一预热一一一 浸焊 一一一 冷去口 一一一 切脚 一一一 刷切脚屑一一喷涂助焊剂 亠 亠 亠预热一一一 波峰焊 一一一冷却一一一 清洗 亠 亠印制板脱离焊机一一检验 一一一 补焊一一一 清洗 一一一 检验一一一 放入专用运输箱波峰焊机基本操作规程（参考件 ）B1 波峰焊机基本操作规程B1〃 1 准备工作a. 检查波峰焊机配用的通风设备是否良好；b. 检查波峰焊机定时开关是否良好；c. 检查锡梢温度指示器是否正常。
方法：进行温度指示器上下调节，然后用温度计测量锡槽液面下 10— 15 mm 处的 温度，判断温度是否随其变化：d. 检查预热器系统是否正常方法：打开预热器开关，检查其是否升温且温度是否正常；e〃检查切脚刀的工作情况方法：根据印制板的厚度与所留元件引线的长度调整刀片的高低，然后将刀片架 拧紧且平稳，开机目测刀片的旋转情况，最后检查保险装置有无失灵；f. 检查助焊剂容器压缩空气的供给是否正常；方法：倒入助焊剂，调好进气阀，开机后助焊剂发泡，使用试样印制板将泡沫调 到板厚的1／ 2 处，再镇紧眼压阀，待正式操作时不再动此阀，只开进气开关即 可；g, 待以上程序全部正常后，方可将所需的各种工艺参数预置到设备的有关 位置上B1.2 操作规则a. 波峰焊机要选派1 2名经过培训的专职工作人员进行操作管理，并能进行一般性的维修保养；b. 开机前，操作人员需配戴粗纱手套拿棉纱将设备擦干净，并向注油孔内 注入适量润滑油；c. 操作人员需配戴橡胶防腐手套清除锡梢及焊剂梢周围的废物和污物；d. 操作间内设备周围不得存放汽油、酒精、棉纱等易燃物品；e. 焊机运行时，操作人员要配戴防毒口罩，同时要配戴耐热耐燃手套进行操 作；f.非工作人员不得随便进入波峰焊操作间；g. 工作场所不允许吸烟吃食物；h. 进行插装工作时要穿戴工作帽、鞋及工作服。
B2 单机式波峰焊的操作过程82.1 打开通风开关82.2 开机a 〃接通电源；b〃接通焊锡梢加热器；c〃打开发泡喷涂器的进气开关；d〃焊料温度达到规定数据时，检查锡液面，若锡液面太低要及时添加焊料； e〃开启波峰焊气泵开。
