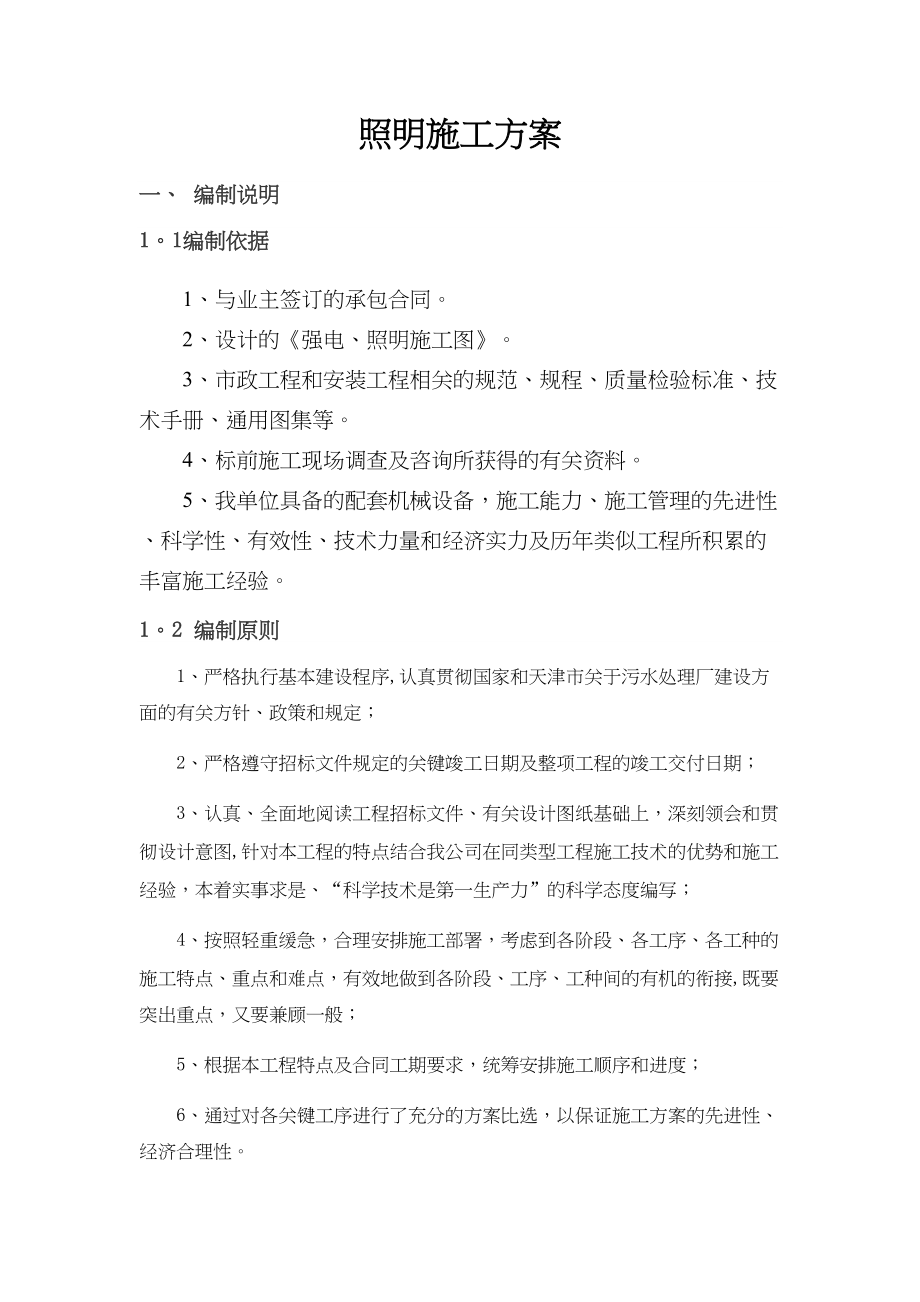

照明施工方案P NRWAxm ｛一、 编制说明11编制依据1、与业主签订的承包合同2、设计的《强电、照明施工图》3、市政工程和安装工程相关的规范、规程、质量检验标准、技术手册、通用图集等4、标前施工现场调查及咨询所获得的有关资料5、我单位具备的配套机械设备，施工能力、施工管理的先进性、科学性、有效性、技术力量和经济实力及历年类似工程所积累的丰富施工经验2 编制原则1、严格执行基本建设程序,认真贯彻国家和天津市关于污水处理厂建设方面的有关方针、政策和规定；2、严格遵守招标文件规定的关键竣工日期及整项工程的竣工交付日期；3、认真、全面地阅读工程招标文件、有关设计图纸基础上，深刻领会和贯彻设计意图,针对本工程的特点结合我公司在同类型工程施工技术的优势和施工经验，本着实事求是、“科学技术是第一生产力”的科学态度编写；4、按照轻重缓急，合理安排施工部署，考虑到各阶段、各工序、各工种的施工特点、重点和难点，有效地做到各阶段、工序、工种间的有机的衔接,既要突出重点，又要兼顾一般；5、根据本工程特点及合同工期要求，统筹安排施工顺序和进度；6、通过对各关键工序进行了充分的方案比选，以保证施工方案的先进性、经济合理性。
13遵循的主要技术标准和规范依据设计文件的要求，本工程项目的材料、设备、施工须达到下列现行中华人民共和国以及省、自治区、直辖市或行业的工程建设标准、规范的要求，但不限于下列规范二、工程概况8～$kl＃n N＊［津沽污水处理厂综合楼为三层办公楼，辅助用房为单层平房其照明工程主要包括室内装饰装修照明及应急照明采用应急照明回路的灯具有走道及门厅内照明、消防控制室照明、中控室照明、控制室照明、储藏室照明、准备室照明、配电间照明,其他办公室、实验室、接待室等采取普通照明回路设备安装：⑴ 总配电柜落地安装；分配电箱挂墙或嵌墙安装，底边均距地1⑵ 插座暗装,一般插座底边距地03m(图中注明的除外）;开关暗装，底边距地13m(图中注明的除外）.⑶ 疏散指示灯距地面05m,安全出口标志灯安装高度为距门口上方02m明装疏散指示灯及安全出口标志灯采用4W LED带蓄电池型2、照明：⑴ 照明设正常照明和应急照明⑵ 应急照明和疏散指示灯主要在走道、门厅及重要房间（控制室等)⑶办公室、接待室、控制室等主要采用单管或双管荧光灯，走道及门厅采用紧凑型节能灯.(4)其中双管荧光灯415盏,单管荧光灯34盏，密闭防水荧光灯14盏，紧凑型节能荧光灯213盏，座灯26盏，安全指示灯104盏，开关216个。
3、配管、配线：⑴ 应急灯供电支线选用ZR-BV—045/075KV型导线；一般负荷的供电支线选用BV-045/0.75KV型导线.⑵ 导线2.5mm2，穿钢管管径为：2～5根 SC20；6～8根 SC254、保护及接地：⑴ 低压配电系统的接地型式为TN—S系统.采用联合接地，接地电阻不大于1Ω.⑵ 利用建筑物基础作防雷接地装置,并沿建筑物周边设一水平环形接地体⑶综合楼每层竖井设有4个LEB等电位端子箱，一层消防控制室、弱电机房各设一个LEB等电位端子箱，一层配电室设MEB总等电位接地端子箱辅助用房设2个LEB等电位端子箱,一个MEB总等电位接地端子箱三、施工准备:1、熟悉图纸,对图纸中的疑点记录汇总，做好图纸会审准备工作.2、对现场管理人员及操作人员进行书面技术交底3、作好特殊工种人员岗前培训,持证上岗4、根据施工组织进度计划，提出分阶段材料计划、预埋管及预埋件加工计划、原材料检验和试验计划、机械设备安装计划、设备租赁计划以及劳动力计划.5、调查落实管材、设备的规格、品种、产地.6、编制施工预算 7、建立施工档案,以备施工中资料收集和分类四、施工组织方案与部署4.1部署原则1、 集中力量保质量、保工期,在人力、物资、机具给该工程以充分保障，各工序管理工作应相互协助,指导好现场的施工工作，搞好各工种的协调配合。
2、 组织各工种配合施工，穿插作业，重点部位重点赶工以达到土建、安装及其它各工种之间互创施工条件，以确保工程总体进度4．2部门成员及职责照明工程师社区{2r` hS ` o:^照明工程师社区）r;F％}@'}1．生产技术组a 负责施工图预审、会审；b 组织编制各分部分项工程施工方案；c. 负责工程进度计划的编制；d. 负责各项技术交底、技术核定、技术复核、隐蔽验收等技术管理工作；e. 组织分部分项工程验收；f. 制定技术、计划管理制度 ， 参与项目其它管理制度制定；g 负责施工现场平面管理及各专业分包的协调理;h. 负责与监理、质检站、设计院等相关单位的联系协调；J. 负责交、竣工资料的收集、整编、归档.2．物资组：a.负责组织编制设备物资需用计划、采购计划 ;b. 组织物资的采购、供应、保管 ；c. 负责设备的配制、安装、使用、管理 ；d. 负责机械、材料管理制度的制定 ；e 组织机械的验收、材料验证、检验、标识 ;f. 制定降低材料成本的措施 ;g 台帐、报表等各种资料的建立3．质安组;a 负责项目质量安全计划的编制实施、创优计划策划；b 负责制定项目质量、安全管理制度及文明施工管理制度；c. 负责日常质量工作的跟踪检查、分项质量等级核定以及现场日常安全检查、考核；d. 组织开展全面质量管理工作；e。
负责现场人员的入场教育和特殊工种的审查、培训.本电气安装工程项目，负责安装施工组织和管理序号照明工程师社区—i,G0i！K1Jh职 务］ _^）o KR,q姓 名2LGa｝｛年龄＆R：_mc+^3G"` ］ `2T学 历`l\x’V ～7h#`y-@7］V专 业e＃B2r7]._ E＊z职 称照明工程师社区 D+B^aI5y11h？A＆v[］'x`0o照明工程师社区?.{ bF%［#p5p*P 总工程师照明工程师社区＆q H’Y！xHs+r1p5b2照明工程师社区:B)Qt:p7cs2V”z/D pp］[mB项目经理B”l$T｛4S&F/？3＄xi\6R9｜#r'Z^t*~＆＠c P [0b*\工程技术负责人3f&G6_v9V4L A/｝6T6z;p9U6Ph照明工程师社区M s9b#l1o Ya ＠Ljt 工地负责人照明工程师社区PT \6I4qr _4Q)y^7O5}5O Ls},V6DEH照明工程师社区8{l\P1soM 电气施工员照明工程师社区n r*d＄eL2v i6照明工程师社区,tD2d［LFxB）y0o(S"c0h＠E7H1k＆dd质安员照明工程师社区5w1eZW t7n~S9sG＄OA/V材料员?。
g5\：＠）UE/x`N6ng照明工程师社区%L”tXs8i；?h；f 五、施工方法：1、工艺施工顺序：⑴ 线、缆导管预埋: 施工准备→焊接钢管切断→套管预制或钢管套丝→随土建施工进度分层分段配管→管线补偿→跨接地线焊接→管线防腐→检查验收⑵ 管内穿线： 施工准备→配线→扫管→穿带线→导线与带线的绑扎→安护口→导线绝缘层剥切→导线连接→线路绝缘测定⑶ 电缆埋设： 施工准备→扫管→电缆拖放→穿带电缆→电缆沿桥架敷设→电缆头制作→电缆绝缘电阻测试→电缆相位检查→试运行⑷ 配电箱安装： 施工准备→检查预留孔洞→箱体固定→配电盘安装→配线→验收⑸ 托盘安装： 施工准备→施工放线→托盘支、吊架埋设→托盘安装→托盘跨接线安装.⑹ 灯具安装： 施工准备→校验预埋件→组装灯具→灯具安装→通电试运行⑺ 插座、开关安装：施工准备→插座、开关盒清理→接线→插座、开关安装.2、电气、照明安装质量控制程序：电气、照明安装质量控制程序专业技术负责人编写施工技术交底工长向安装人员进行技术交底，并组织安装人员进行现场管、线、箱、桥架、灯具、插座、开关安装放线专业施工工长下达领料单和进行施工技术交底施工班组长凭领料单领料，组织工人下料安装；施工班组长、工人自检、工长复检合格专业质量检查员检验是否合格 不合格 合格试验合格 不合格 合格验收3、施工方法：⑴ 电线、电缆导管预埋:1）管道的检查：① 钢管的长度偏差是否在允许范围内，即全长允许偏差为20mm。
② 钢管的弯曲度是否在允许范围内，每m不大于3mm③ 钢管的壁厚是否均匀，一致，不应有折扁、裂缝、砂眼、塌陷④内外表面光滑，不应有分层，搭焊，缺焊，毛刺；缺口垂直、无毛刺,切口斜度不大于2o⑤ 焊缝整齐，无缺陷;镀锌管镀锌层完好无损，锌层厚度均匀一致2）钢管切断:配管前根据图纸要求的实际尺寸将钢管切断.① 大批量的钢管可采用开型钢切割机,利用纤维增强砂轮片切割，操作时用力要均匀,平稳，不能过猛，以免砂轮崩裂② 小批量的钢管一般采用钢锯切断,将需切断的管子放在台虎钳的钳口内卡牢,注意切口位置与钳口距离适宜，不能过长或过短锯管时，锯条要与管子保持垂直，推锯时不能过猛，以免别断锯条，回锯时,稍抬锯条,尽量减少锯条的磨损，当管子快要断时，要减慢速度，使管子平稳锯断.管子的断口要与管子垂直,如有小偏差，可用平锉锉平如偏差较大或出现了马蹄口，重新切断.管子切断后用平锉锉平，用圆锉去除管口毛刺，刮光，使管口整齐光光滑.3）管子弯曲：① 冷煨法：a、将管径DN25及其以上的管子使用液压弯管器，根据管子需弯成的弧度选择相应的模具，将管子放入模具内，使管子的起弯点对准弯管器的起弯点，拧紧夹具,使管外径与弯管模具紧贴,以免出现凹瘪现象。
b、管径＜DN25的管子,可用手扳弯管器煨弯手扳弯管器的大小根据管径的大小选择相适应的弯管时把弯管器套在管子需要弯曲的部位，用脚踩住管子，扳动弯管器的手柄,稍用力，使管子从该点处弯曲，然后逐点后移弯管器，并重复前述的各环节，直至弯出所需的弧度在弯管过程中，用力不能太猛，各点的用力尽量均匀一致，且移动弯管器的距离不能太大② 热煨法：煨管前将管子一端堵住，灌入事先炒干的砂子，并随灌随敲打管壁,直到灌满时，然后将另一端堵严煨管时将管子放在火上加热，烧红后煨出所需的角度，随煨随浇冷却液，热煨法要掌握好火候管弯处无折皱，凹穴和裂纹.镀锌钢管不能使用热煨法.③ 管子的弯扁度不大于管外径的10％，弯曲角度不宜小于90o，弯曲处不可有折皱和裂纹现象.暗配管时弯曲半径不小于管外径的10倍.弯管时需注意管子弯曲方向与钢管焊缝间的关系，一般焊缝放在管子弯曲方向的正、侧面交角的45o线上4)确定盒、箱位置及稳固盒、箱:①根据设计图纸的要求，以土建的放线为基准，拉线找平，根据标高确定墙体上的开关盒、插座盒、接线盒、配电箱位置,并用线坠确定盒、箱的垂直度.坐稳盒、箱。
