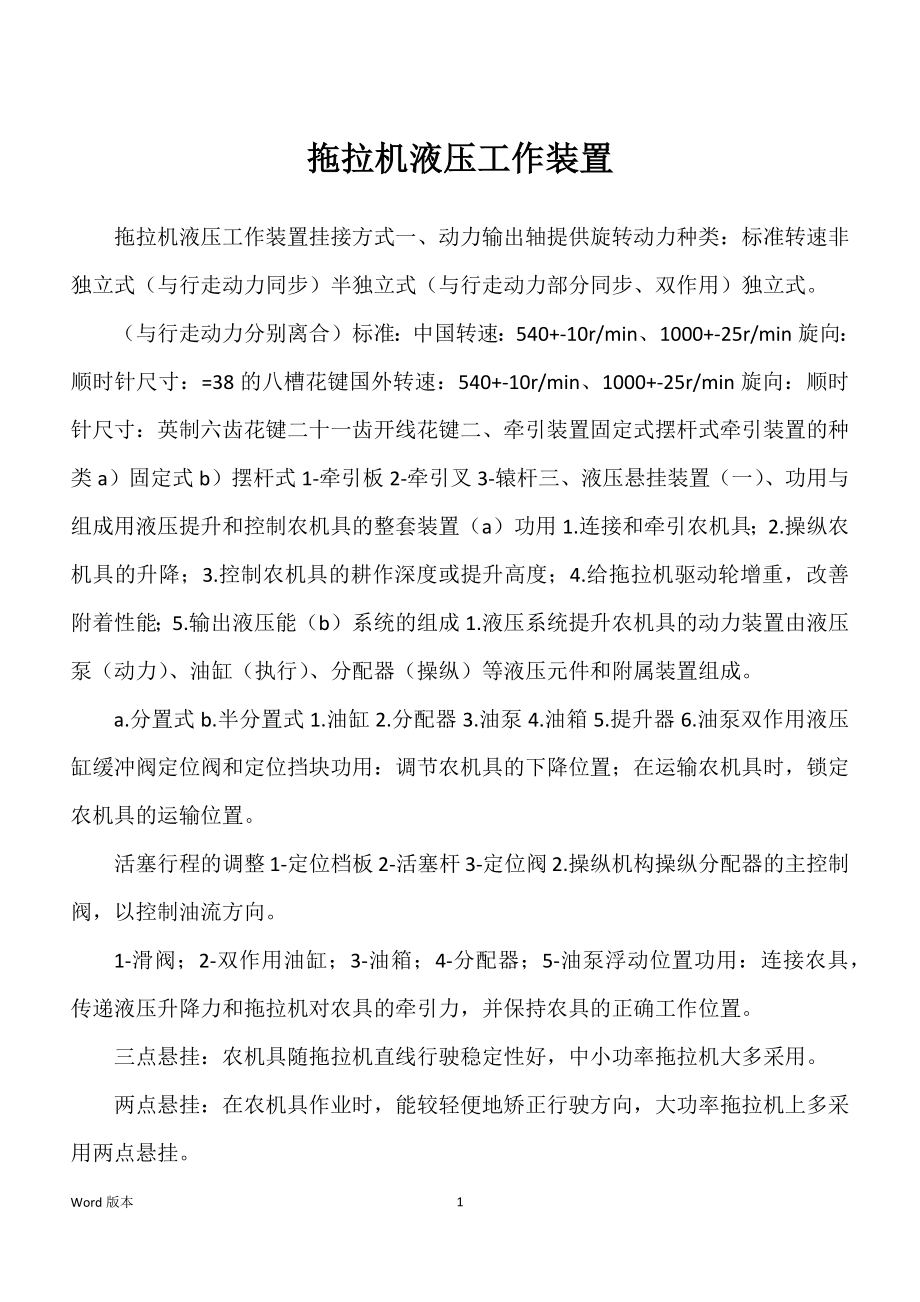

拖拉机液压工作装置

拖拉机液压工作装置拖拉机液压工作装置挂接方式一、动力输出轴提供旋转动力种类：标准转速非独立式（与行走动力同步）半独立式（与行走动力部分同步、双作用）独立式 （与行走动力分别离合）标准：中国转速：540+-10r/min、1000+-25r/min旋向：顺时针尺寸：=38的八槽花键国外转速：540+-10r/min、1000+-25r/min旋向：顺时针尺寸：英制六齿花键二十一齿开线花键二、牵引装置固定式摆杆式牵引装置的种类a）固定式b）摆杆式1-牵引板2-牵引叉3-辕杆三、液压悬挂装置（一）、功用与组成用液压提升和控制农机具的整套装置（a）功用1.连接和牵引农机具；2.操纵农机具的升降；3.控制农机具的耕作深度或提升高度；4.给拖拉机驱动轮增重，改善附着性能；5.输出液压能（b）系统的组成1.液压系统提升农机具的动力装置由液压泵（动力）、油缸（执行）、分配器（操纵）等液压元件和附属装置组成 a.分置式b.半分置式1.油缸2.分配器3.油泵4.油箱5.提升器6.油泵双作用液压缸缓冲阀定位阀和定位挡块功用：调节农机具的下降位置；在运输农机具时，锁定农机具的运输位置 活塞行程的调整1-定位档板2-活塞杆3-定位阀2.操纵机构操纵分配器的主控制阀，以控制油流方向。

1-滑阀；2-双作用油缸；3-油箱；4-分配器；5-油泵浮动位置功用：连接农具，传递液压升降力和拖拉机对农具的牵引力，并保持农具的正确工作位置 三点悬挂：农机具随拖拉机直线行驶稳定性好，中小功率拖拉机大多采用 两点悬挂：在农机具作业时，能较轻便地矫正行驶方向，大功率拖拉机上多采用两点悬挂 3.悬挂机构1.提升轴2.提升臂3.上拉杆4.提升杆5.下拉杆两点悬挂机构三点悬挂机构（二）、悬挂农具耕深调节方法高度调节高度调节是在控制手柄处于“浮动”位置，农具可以不受拖拉机相对位置的限制，而由农具的限深轮随地面高低变化而自由地上下浮动 阻力调节力调节的作用在于当土壤密度或地表面变化而使负荷增加时，提升器会自动将农具提升，当负荷减小时会自动将农具下降，通过微量自动升降农具保持工作负荷的稳定 位置调节位置调节则由提升器的位调节手柄或油缸限位卡箍来控制农具与拖拉机（一体）之间的相对位置，以保证农具在选定的耕深下工作 a.高度调节悬挂农具的耕深调节方式b.力调节c.位调节使用注意问题耕、耙、播和中耕作业常用的工作位置是：浮动地头提升或降落用各自的位置，有时降落也用浮动位置中立在运输或地面松软时用（播种时不可用！）。

end2022.0牵引装置动力输出液压悬挂液压举倾第十五章工作装置WorkingDevice固定式牵引装置摆杆式牵引装置PowerTakeoff动力输出轴种类：标准转速非独立式标准转速非独立式和同步式标准转速半独立式和同步式标准转速独立式和同步式 标准：中国转速：540+-10r/min、1000+-25r/min旋向：顺时针尺寸：=38的八槽花键国外转速：540+-10r/min、1000+-25r/min旋向：顺时针尺寸：英寸六齿花键二十一齿开线花键431液压悬挂装置液压悬挂方式液压悬挂方式机具挂接方式液压控制机构高度调节法位置调节法阻力调节法结束 2Word版本。
