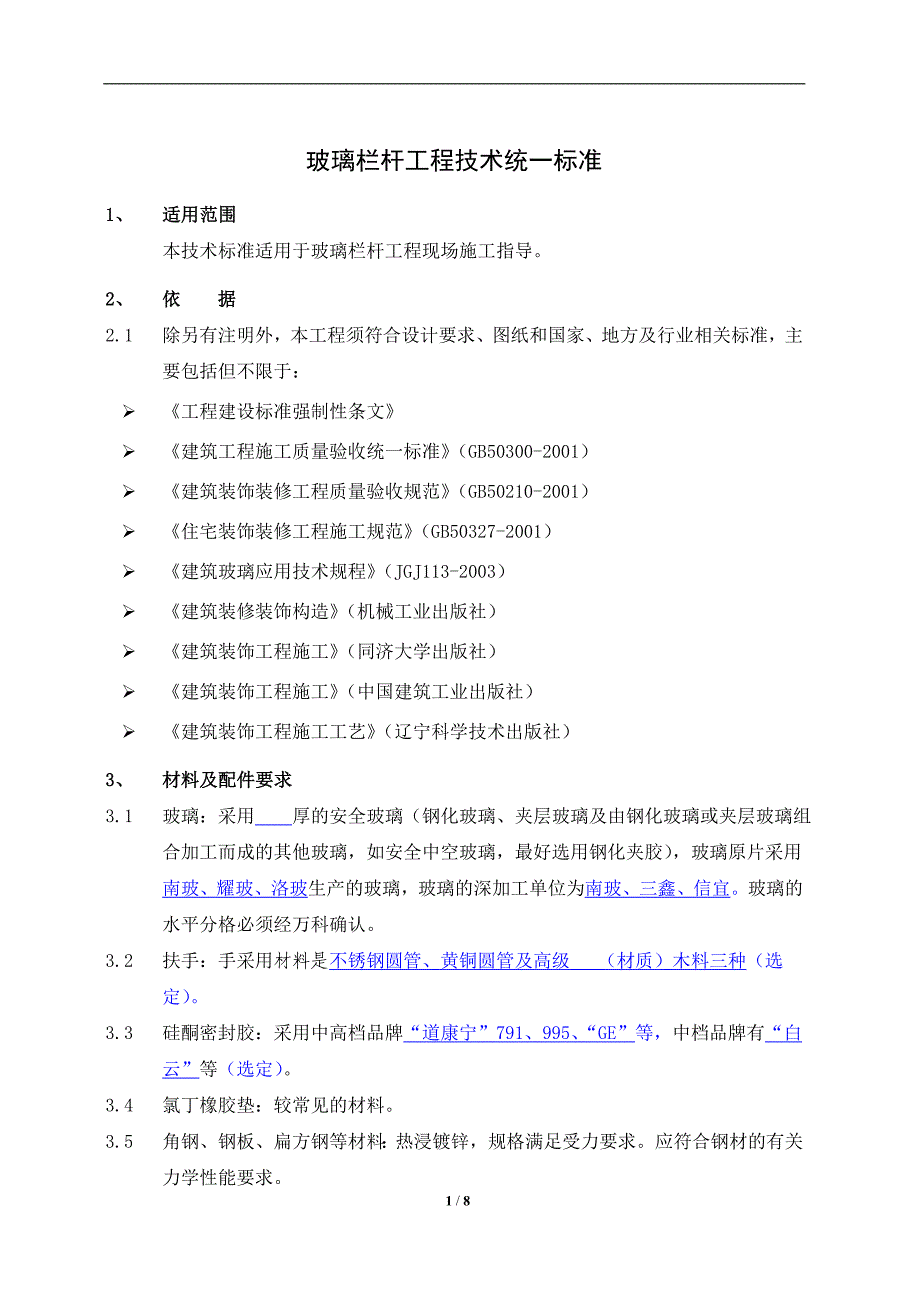

玻璃栏杆工程技术统一标准 1、 适用范围本技术标准适用于玻璃栏杆工程现场施工指导2、 依 据2.1 除另有注明外，本工程须符合设计要求、图纸和国家、地方及行业相关标准，主要包括但不限于：Ø 《工程建设标准强制性条文》Ø 《建筑工程施工质量验收统一标准》（GB50300-2001）Ø 《建筑装饰装修工程质量验收规范》（GB50210-2001）Ø 《住宅装饰装修工程施工规范》（GB50327-2001）Ø 《建筑玻璃应用技术规程》（JGJ113-2003）Ø 《建筑装修装饰构造》（机械工业出版社）Ø 《建筑装饰工程施工》（同济大学出版社）Ø 《建筑装饰工程施工》（中国建筑工业出版社）Ø 《建筑装饰工程施工工艺》（辽宁科学技术出版社）3、 材料及配件要求3.1 玻璃：采用 厚的安全玻璃（钢化玻璃、夹层玻璃及由钢化玻璃或夹层玻璃组合加工而成的其他玻璃，如安全中空玻璃，最好选用钢化夹胶），玻璃原片采用南玻、耀玻、洛玻生产的玻璃，玻璃的深加工单位为南玻、三鑫、信宜玻璃的水平分格必须经万科确认3.2 扶手：手采用材料是不锈钢圆管、黄铜圆管及高级 （材质）木料三种（选定）3.3 硅酮密封胶：采用中高档品牌“道康宁”791、995、“GE”等，中档品牌有“白云”等（选定）。
3.4 氯丁橡胶垫：较常见的材料3.5 角钢、钢板、扁方钢等材料：热浸镀锌，规格满足受力要求应符合钢材的有关力学性能要求4、 设计、制作、安装及施工要求 4.1 玻璃栏杆分类本工程采用以下 方式（按照玻璃固定方法的不同，玻璃栏杆分类）：4.4.1 全玻璃式即玻璃与玻璃之间没有任何连接材料，玻璃块与块之间在安装时宜留8mm左右的空隙，以免玻璃块之间互相碰撞或因温度变化产生应力而损坏玻璃玻璃的固定由上边的扶手和下边的地面通过与玻璃的连接来实现具体形式见图-14.4.2 镶嵌式这种方式是通过玻璃两侧设置立柱，立柱两边开槽口，或与地面三面，或与扶手三面开槽把玻璃直接装入这两面或三面槽口，通过向槽口内注入玻璃胶进行固定立柱不论采用什么材料，不锈钢管还是黄铜管，都是先在管材的两侧开槽，要求裁口平整光滑，不得有高低不平或带有毛刺如果采用木柱（极少）也最好采取开槽的方法或裁口钉木条，通过胶带进行固定具体形式见图-24.4.3 吊挂式吊挂式主要是指玻璃的重量通过扶手所设置的吊件来承受的一种形式无论采用什么扶手都要在扶手的下边设置不锈钢吊挂卡，卡子的数量一般按每块玻璃安装两个或三个考虑为了使玻璃安装后保持稳定状态，在玻璃下边或在靠下边的两个侧边还要与立柱或地面进行固定。
采取在地面留槽，使玻璃入槽，或在立柱上焊接卡子把玻璃卡住，最后用玻璃胶注入槽口或卡口内，以便把玻璃固定牢具体形式见图-34.4.4 夹板式夹板式是通过立柱上焊接的卡槽把玻璃卡住金属柱上每根至少要设置两个或两个以上卡槽，卡槽与立柱焊好后要打磨光滑，手感或目测无焊痕在一根立柱上的所有卡槽必须在一条垂线上，每条栏板所有立柱也必须确保垂直和顺直每两个立柱间的卡槽应在一个垂直面上安装玻璃时一定要玻璃入槽卡紧，但应适当控制夹紧力，不得超过设计的要求范围，避免因夹力过大而损坏玻璃具体形式见图-4也可以在立管上焊接通长的横卡子，玻璃上下口全部插入卡槽内，玻璃的两侧宜与立柱留2-3mm空隙用玻璃胶粘贴的方式有多种形式，可以随意选择，但一定注意安全和美观4.2 安装施工玻璃栏杆的基本构造由扶手、玻璃栏板、和底座三部分组成以下为全玻璃式玻璃栏杆的施工工艺流程（其它三种形式栏杆的施工方法和工艺流程有所不同，这里不再详细说明）施工工艺流程测量放线 底座施工 玻璃下料、生产 安装玻璃 安装扶手 注胶密封 油漆、抛光清理 4.2.1 测量放线由于钢化玻璃加工的特殊性，要求底座的预埋件埋设一定要准确；同时，在施工底座时测量放线要考虑结构施工的偏差，对原设计尺寸进行微调；在确定具体尺寸后要严格按该尺寸施工底座，以减少玻璃下料、安装过程中的偏差和损耗。
4.2.2 底座施工固定玻璃：多采用角钢焊成的连结固定件，可以使用两条角钢，也可以只用一条角钢加一条钢板形式，或采用一根通长U型卡槽等多种形式图-5所示底座部位设两条角钢，留出间隙以安装固定玻璃，间隙的宽度为玻璃的厚度再加上每侧3-5mm填缝间距固定玻璃的铁件高度不宜小于100mm，铁件的布置中距不宜大于450mm玻璃栏杆底座构造，其固定铁件还可以在一侧设角钢，另一侧采用钢板，安装玻璃时利用螺丝加垫橡胶垫或利用填充料将玻璃挤紧玻璃的下部不得直接落在金属板上，应使用氯丁橡胶块将其垫起玻璃两侧的间隙也应用橡胶条塞紧，缝隙外边注胶密封注：底座周围的饰面层可采用金属板，石材、面砖、木材等多种材料，具体做法根据设计要求决定4.2.3 玻璃下料、生产施工现场提供的钢化玻璃的尺寸应经现场实测实量，反复核对，以防止钢化玻璃的尺寸及钻孔等安装时不合适，钢化后又无法重新加工4.2.4 安装玻璃栏杆玻璃的块与块之间，宜留出8mm间隙，间隙内注入硅酮系列密封胶4.2.5 安装扶手扶手两端的固定：其紧固点应该是不发生变形的牢固部位，如墙体、柱体或金属附加柱体等，对于墙体或结构柱体，可预先在主体结构上埋设铁件，然后将扶手与预埋铁件焊接或用螺栓连接；也可采用膨胀螺栓或用射钉打入连结件，再将扶手与连结件紧固。
扶手的接长：扶手应是通长的，如必须要接长时，可以拼接，但应不显接槎痕迹金属扶手的接长均采用焊接，焊接后须将焊口处打磨修平而后抛光扶手与玻璃栏板的连接：在不锈钢或黄铜圆管扶手内加设H或U型型钢，既可提高扶手的刚度，又便于玻璃的安装型钢与金属圆管相焊接图-5为金属圆管扶手内加设H形型钢的玻璃栏杆构造实例有的金属圆管扶手不采用加设型钢的做法，其型材在生产成型时即将镶嵌玻璃的凹槽一次性做好，效果也很好图-6中D、E节点的连接方法受力较合理、也较美观；而A、B、C三种连接方法各有各的不足，不宜采用4.2.6 注胶密封玻璃栏杆与金属扶手，金属立柱及基座饰面等相交部位的缝隙处，均应注入密封胶固定4.2.7 设计、加工、安装过程中应注意事项A、 钢化玻璃栏杆在使用中要承受荷载，因此在设计过程中必须严格按照国家有关建筑和结构设计规范对玻璃栏杆的每一个部件和节点进行设计和计算，在此基础上进行玻璃和有关配件的选型B、 玻璃栏杆一般不设立杆，但对于人流过于集中的场所，为防止意外事故的发生，应该增设金属立柱C、 多层跑马廊玻璃栏杆或扶手的高度应符合建筑设计规范的要求，高度应在1.1-1.2m之间D、 加工过程中，玻璃的周边一定要磨光倒角，同时周边切口必须平整，这样可以有效地减少玻璃的自爆。
E、 底座或立柱下部最好采用预埋件或预埋螺栓方式，以提高玻璃栏杆使用的稳定性膨胀螺栓方式宜少用F、 在玻璃栏杆的施工过程中，按照装饰施工图放线时，必须根据现场实际尺寸调整装饰施工图，以便消除土建施工产生的偏差；同时，在实际测量、放线所得精确尺寸的基础上还应绘制施工放样详图，作为玻璃及各种配件加工选型和现场安装的准确依据G、 玻璃栏杆安装时一定要注意不要在玻璃周边造成破损或缺陷，玻璃周边的这些缺陷的存在，在不均匀的日光温度作用下，很可能发生自爆对于用螺栓固定的玻璃栏杆，玻璃上预先钻孔的位置必须十分准确，并用胶垫圈或毡垫圈隔开，若发现玻璃留孔位置与螺栓配合时没有间隙，应重新加工玻璃，绝不能硬性安装4.3 成品验收4.3.1 玻璃的安装尺寸要求应符合《建筑玻璃应用技术规程》（JGJ113）中的规定，具体要求参见表-1立放玻璃的下部要垫有氯丁橡胶垫，玻璃与边框、玻璃与玻璃之间都要留有空隙，以适应玻璃热胀冷缩的变化玻璃上部和左右的空隙大小，应便于玻璃的安装和更换表-1 单片玻璃、夹层玻璃的最小安装尺寸 （单位：mm）玻璃公称厚度前部余隙或后部余隙嵌入深度边缘余隙①②103．03．0105123．03．0125155．04．0128195．04．01510255．04．01810注：1、表中①适用于塑料填料、密封剂或嵌缝材料的安装。
2、表中②适用于预成形的弹性材料（如聚氯乙烯或氯丁橡胶制成的密封胶）的安装4.3.2 玻璃栏杆验收标准 玻璃栏杆安装时应与周围固定件吻合，无缝隙、扭曲，接头处理严密，表面平直光滑，洁净美观，造型符合设计要求玻璃栏杆安装允许偏差和检验方法应符合表-2的有关规定表-2 玻璃栏杆安装允许偏差和检验方法项次项 目允许偏差（mm）检验方法1扶手直线度0.5拉通线，尺量检查2玻璃栏杆垂直度1吊线，尺量检查3栏杆间距2尺量检查4玻璃栏杆平直1拉线，尺量检查5玻璃栏杆接缝平直1拉线，尺量检查6玻璃栏杆阳角方正1用方尺和楔形塞尺检查7弧形扶手栏杆与设计轴心位置差2拉线，尺量检查8扶手纵向弯曲3拉通线，尺量检查9高度差+2尺量检查5、 成品保护5.1 玻璃栏杆的金属管扶手、边柱和立杆的焊接安装，在工程施工中完成较早，而玻璃安装一般是在土建施工基本完成后进行，这期间应注意金属构件的保护，防止表面破损或变形在交工前金属扶手应进行擦拭、清洁，若光泽度达不到要求，需再行抛光当栏杆扶手过长时，应在适当部位加设临时支柱，避免扶手的侧向弯曲5.2 由于玻璃多在工厂加工成型运至现场，故玻璃在运输过程中要轻拿轻放；面积在1m2以上的玻璃在安装时宜使用玻璃吸盘。
玻璃安装到位后应及时粘贴塑料薄膜进行保护，以防止土建施工过程中砂浆、涂料等的二次污染5.3 在大块玻璃安装时，在设计时应考虑玻璃与边框要留有5mm的空隙；同时在安装过程中要防止玻璃与金属边框或砂浆抵死，而积聚内部应力，使玻璃产生自爆的现象5.4 玻璃和扶手必须采用不污染玻璃的塑料薄膜纸双面保护，薄膜离玻璃边缘距离为10～20mm，便于玻璃安装五金采用的塑料薄膜纸验收之前不能拆掉6、 项目特殊要求6.1 6.2 7、 附件具体要求详见有关的玻璃栏杆设计说明及图纸 ――――――――――――――――――――――――――――――――――注 明：a)横线以上为招投标技术要求b)横线以下为了解的内容8、 推荐的合格供应商资源9、 资料9.1 由于玻璃在玻璃栏杆构造中既是装饰构件又是受力构件，需具有防护功能及能承受推、靠、挤等外力作用，故应采用安全玻璃，目前多使用钢化玻璃、夹丝玻璃、夹层钢化玻璃和夹层夹丝玻璃等，其规格厚度不少于12mm由于钢化玻璃不能在施工现场进行裁割，故应根据现场调整过的设计尺寸到厂家订制，须注意玻璃的排块合理，尺寸精确。
楼梯玻璃栏杆其单块尺寸一般采用1.5m宽；楼梯水平部位及跑马廊所用玻璃单块宽度，多为2m左右9.2 目前，南玻、洛玻、耀皮生产的浮法玻璃是市场上质量较好的玻璃产品而玻璃钢化是玻璃的二次加工，有专业钢化加工厂家，一些有实力的装饰公司自设有钢化生产车间玻璃钢化后，自爆。
