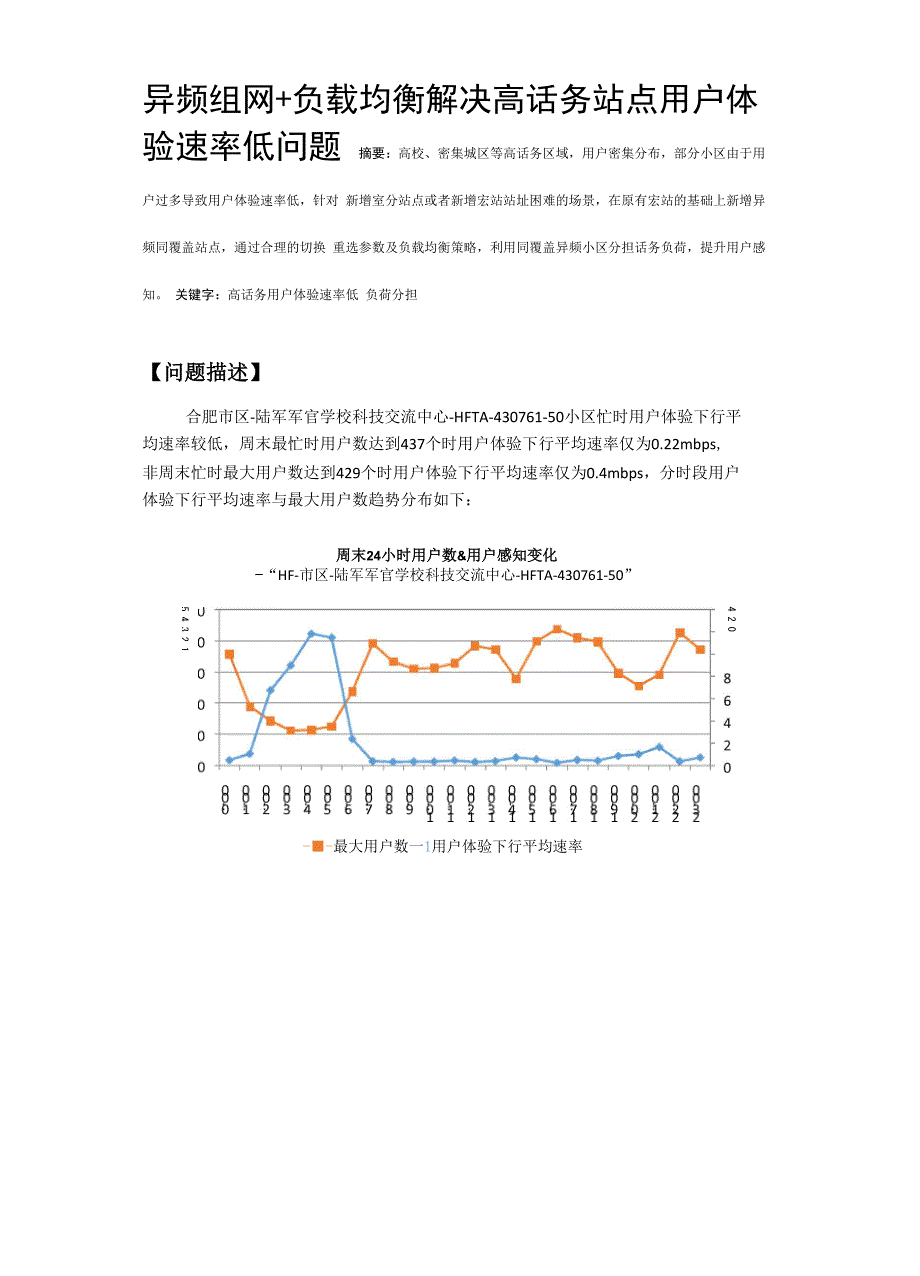

异频组网+负载均衡解决高话务站点用户体 验速率低问题 摘要：高校、密集城区等高话务区域，用户密集分布，部分小区由于用户过多导致用户体验速率低，针对 新增室分站点或者新增宏站站址困难的场景，在原有宏站的基础上新增异频同覆盖站点，通过合理的切换 重选参数及负载均衡策略，利用同覆盖异频小区分担话务负荷，提升用户感知 关键字：高话务用户体验速率低 负荷分担【问题描述】合肥市区-陆军军官学校科技交流中心-HFTA-430761-50小区忙时用户体验下行平均速率较低，周末最忙时用户数达到437个时用户体验下行平均速率仅为0.22mbps,非周末忙时最大用户数达到429个时用户体验下行平均速率仅为0.4mbps，分时段用户体验下行平均速率与最大用户数趋势分布如下：周末24小时用户数&用户感知变化—“HF-市区-陆军军官学校科技交流中心-HFTA-430761-50”4 2 01 1 15 4 3 2 1-■-最大用户数一1用户体验下行平均速率5004003002001000非周末24小时用户数&用户感知变化—“ HF-市区-陆军军官学校科技交流中心-HFTA-430761-50 ”302520151050Qu^^2 QU^KZ Qu.^lz QUMU2 QUMyl Qubol QU.T1 Qu^bl ooh? CO•伞 Qu^i Qu^l QO・J一 QUMm QUMy Qubo CO7 CO6 Qubo ao・4 com CO2 00.^1 coo"■-最大用户数 T—用户体验下行平均速率【问题分析】陆军军官学院宿舍楼主要是宏站HF-市区-陆军军官学校科技交流中心-HFTA-430761-50 小区覆盖，周围其他站点被建筑物阻挡在宿舍区域信号较弱，由于宿舍区域无室分站点，用户集中占用HF-市区-陆军军官学校科技交流中心-HFTA-430761-50小区信号，造成用户体验感知较差，站点分布如下：由于陆军军官学院为敏感区域，室分站点无法建设，HF-市区-陆军军官学校科技交流中心-HFTA-430761-50小区为1.8G （15M带宽）站点，为了提高用户感知，在原1.8G站址增加一个2.1G（20M带宽）站点，用2.1G小区分担原1.8G小区的话务负荷。
解决方案】1)2.1G 站点建设方案1.1 天面方案天面方案采用1.8G站点和2.1G站点共天线，采用基带合路，工程安装最简单，不需增加新的跳线，不需安装多端口合路器，1.8G站点和2.1G站点均没有合路器插损，原有的 RRU 的发射信号不受影响，保持原有导频信号强度不变，方案如下：1.2 BBU 与 RRU 连接方案现网信道板每光口支持多载扇的处理能力，可直接采用同扇区级联方式进行升级该方式工程简单，方案如下：同扇Rl.SG LICj IRURRILM伟渣械弓光口 宙逆力2)双频组网策略2.1 总体策略♦优先在大宽带的频段2.1G驻留和发起业务，以满足高速率业务要求;♦ LTE多频段建设可以相互进行覆盖和容量补充，避免覆盖空洞和网络负荷过大, 影响用户感知；♦在多频段共存组网场景，优先考虑LTE多频段之间的互操作，在LTE的覆盖范围 之外或LTE网络负荷过大时才考虑异系统互操作；♦基于覆盖的异频切换采用A2+A4方式；♦ Idle态驻留策略为：高频段高优先级，低频段低优先级，同覆盖高频2.1G为容 量层，低频1.8G为覆盖层；♦MLB策略为连接态/空闲态MLB,容量层2.1G向覆盖层1.8G频点做基于用户数的 空闲态负载均衡，覆盖层1.8G向容量层2.1G做基于PRB利用率的负载均衡。
2.2 参数设置2.2.1 切换重选参数设置用户空闲态优先驻留在容量层2.1G小区，边缘用户在连接态异频切换至覆盖层1.8G小区，异频切换重选参数配置如下表：场景异频室外1.8G-＞室外2.1G室外2.1G-＞室外1.8G重选优先级从低优先级到高优先级（6-＞7 ）从同等优先级到同等优先级（7-＞7）重选测量门限一直测量服务〈-108dBm (10)重选判决门限目标>-94dBm (17)目标-服务＞4dB停止测量门限A1服务 >-105dBm服务 >-95dBm切换测量门限A2服务 <-109dBm服务〈TOOdBm切换判决门限A4目标 >-105dBm目标 >-95dBm重选优先级参数设置及MML命令如下:站点MML命令1.8GMOD CELLRESEL:LOCALCELLID=X,CELLRESELPRIORITY=6;2.1GMOD CELLRESEL:LOCALCELLID=X,CELLRESELPRIORITY=7;■爵频白低氏先掘萱注门更SSIIE昌*?ti疏射强 因韵師.可回画13画因<1/弋■ D堆£ 0品A L F冷网祁#.£日闊900怔4 ^t^araagoo vidoroiociospciso* w二厂卜i ；&倒連酋比巾口购餾合4 冏嚓 £l!FWK^¥- <*JB?BU:'* A.HF-帀E栖甲車空于怔常换亲谥中£HFEE5：[ 11 |>坛 'i_重选测量门限参数设置及 MML 命令如下：站点MML命令1.8G对高优先级小区一直测量，无需修改测量门限2.1GMOD CELLRESEL:LOCALCELLID=X,SNONINTRASEARCHCFGIND=CFG,SNONINTRASEARCH=1O;重选判决门限参数设置及 MML 命令如下:站点MML命令1.8GMOD EUTRANINTERNFREQ:L0CALCELLID=X,DLEARFCN=100,THRESHXHIGH=17;2.1GMOD CELLRESEL:L0CALCELLID=X,QHYST=DB4 Q HYST;BT幻期LTEH■卿白才国萱* aiSFOOEUlHWiEiW.ad 寸口追凰1 寸丘史沖T：£j im#M轨|吃.京晒 屁Ej^］空型型 Lias匚鮒河也丄皿IlK "aI*■ ZjI LELJ irrrac ・ a kiilMlTdSHTUTeaHTUresHTUTeaHTUresHTUTeaHTU画SURE狙*W.J异频切换参数设置及 MML 命令如下:站点MML命令1.8GMODINTERFREQHOGROUP:LOCALCELLID=X,INTERFREQHOGROUPID=O,INTERFREQHOA1THDRSRP=-1O5,INTERFREQH0A2THDRSRP=-109,INTERFREQH0A4THDRSRP=-105;2.1GMODINTERFREQH0GR0UP:L0CALCELLID=X,INTERFREQH0GR0UPID=0,INTERFREQH0AlTHDRSRP=-95,INTERFREQH0A2THDRSRP=-100,INTERFREQH0A4THDRSRP=-95;~s~ m □ I■ .j @ a Im氏 Imto IB BI5MWLTE曰 BTS3WDV1WR010CHSPC1M&S 刚矗 NliPDdU?用09冈看曲审口匸戟蛇色，:科日氏⑷■干muWM KiftHrEiTBiTKld-Ki-i.®-1W-liE-135-iffi-LffiT.虧-H■&~IjE-H-75-IDE-K鼻于出隔軸KfflfitriT* qfHtffl)Z LG小区扁*口鼻很艸L.B&aes-siwr#*Zfc■:>：iLillXJIcCi IJnEH-SMCvKilTD^l [VTEIFIBHXjlHC^-iCe. ItHEFf FE(HM J4IQU=-l>>9：估油扎 I 虹Hl [NrERFREQMOGRMP耳画回-B3D 粒引畴1呼1!鞋丸1*00叫TR¥RB3HC!GRM巧 D Bttf^RMSpfliT?W^rm^REaHOGRQIJFl D fJtfRSintltBpfliADO UTERFREQHDSRaUP!'D更曲買勵艸詛艸宙1打ME陆FEQKGRDLPlF3ftF«SiT； V - T"■十 ^Ahgwi 勺 窗耳TKiTBiaSSUDD MLtSSirM'SiNai'RW-rH'rERFREJjHiKR'ZiiJP!2.2.2 负载均衡参数设置容量层2.1G站点空闲态用户较多，开启基于空闲态用户数的负载均衡，空闲态用户迁移至覆盖层1.8G站点，覆盖层1.8G站点容量较小，将PRB利用率高的用户迁移到容量层 2.1G 小区，负载均衡参数设置如下表:1.8G站点参数数值异频负载平衡门限(%)50负载偏置(%)10负载差门限(%)15负载均衡触发模式PRB模式触发负载均衡用户数偏置20负载均衡用户选择PRB门限(%)30MLB最小用户数门限10MLB最小用户数偏置10异频负载评估周期(秒)152.1G站点参数数值负载均衡触发模式PRB模式或用户数 模式触发负载均衡用户数偏置20负载均衡最大切换出用户数20用户数差值门限(%)15异频负载均衡转移UE类型同步态用户异频空闲态MLB用户数门限100异频负载评估周期(秒)15负载均衡频点选择策略公平选择策略负载均衡参数设置及 MML 命令如下:站点MML命令1.8GMODCELLMLB:L0CALCELLID=0,INTERFREQMLBTHD=50,L0AD0FFSET=10,L0ADDIFFTHD=15,MLBTRIGGERM0DE=PRB_0NLY,MLBMAXUENUM=20,MLBUESELECTPRBTHD=30,MLBMINUENUMTHD=10,ML BMINUENUM0FFSET=10,INTERFREQL0ADEVALPRD=15;2.1GMODCELLMLB:L0CALCELLID=3,MLBTRIGGERM0DE=PRB_0R_UE_NUMBER,MLBUENUM0FFSET=20,MLBMAXUENUM=20,UENUMDIFFTHD=15,INTERFREQUETRSFTYPE=IdleUE-l,INTERFREQIDLEMLBUE NUMTHD=100,INTERFREQL0ADEVALPRD=15,FREQSELECTSTRATEGY=FAIRSTRATEGY;诩Bl (3山疋中朴剛 OajJAB□ I BE HIftlli.tTft.i 3T ralHLF：耳回■-itaxaHiitwi!S If d-EWNA卜輩徘^IE士 Ad EK点気*"U四It*訳 -gist珂s aa«* -.wzt.◎师B£» QT^^MILrE旦 通沖 BT$.^w riWIWUCOSFCHO自圄廉dl&FlXl B F蠱细=DDH ♦和电”尊迺空農壁空15E空宝馆旅®飯RD7。
