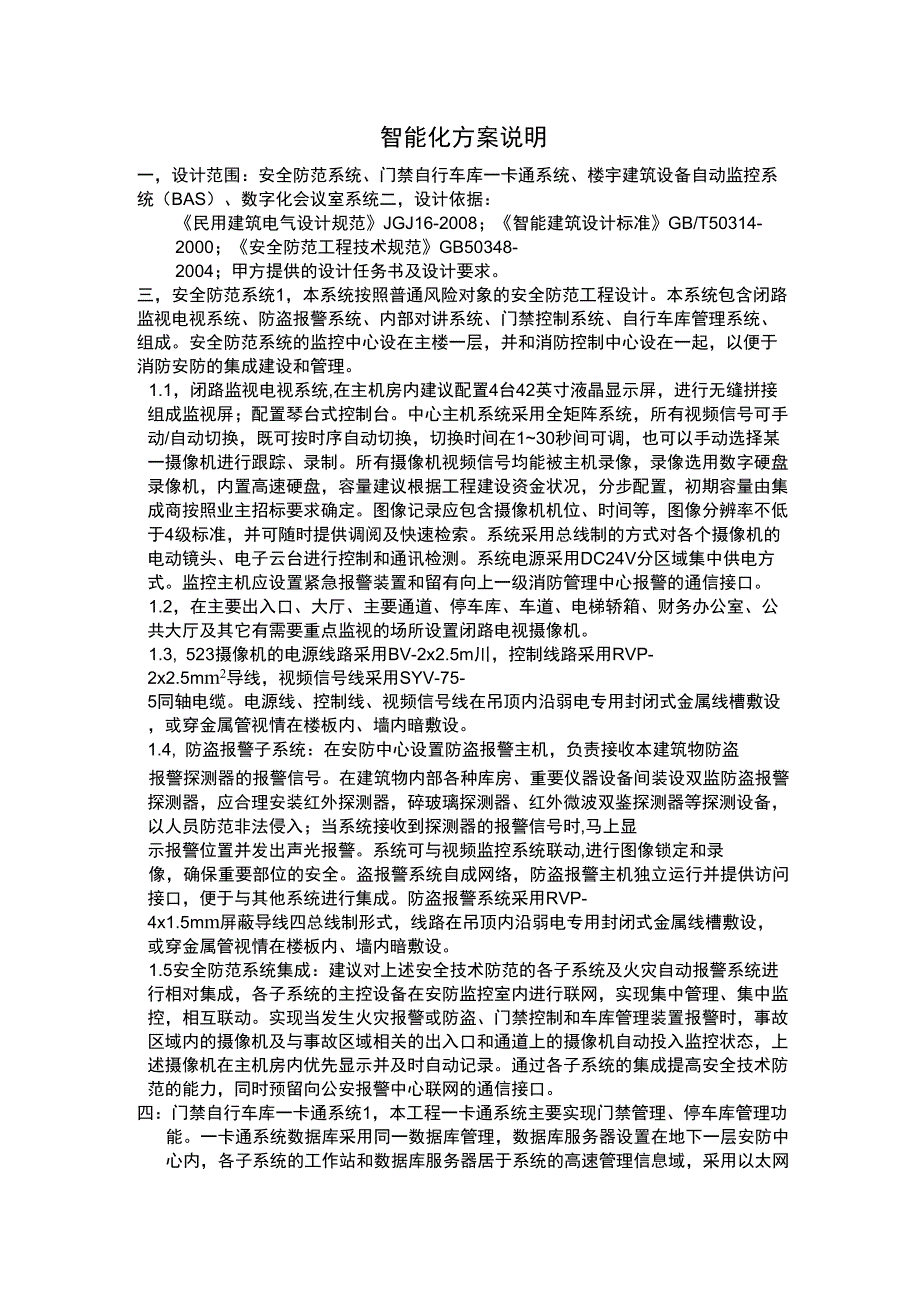

智能化方案说明_第1页
1/2

智能化方案说明一,设计范围:安全防范系统、门禁自行车库一卡通系统、楼宇建筑设备自动监控系统(BAS)、数字化会议室系统二,设计依据:《民用建筑电气设计规范》JGJ16-2008;《智能建筑设计标准》GB/T50314-2000;《安全防范工程技术规范》GB50348-2004;甲方提供的设计任务书及设计要求三,安全防范系统1,本系统按照普通风险对象的安全防范工程设计本系统包含闭路监视电视系统、防盗报警系统、内部对讲系统、门禁控制系统、自行车库管理系统、组成安全防范系统的监控中心设在主楼一层,并和消防控制中心设在一起,以便于消防安防的集成建设和管理1.1,闭路监视电视系统,在主机房内建议配置4台42英寸液晶显示屏,进行无缝拼接组成监视屏;配置琴台式控制台中心主机系统采用全矩阵系统,所有视频信号可手动/自动切换,既可按时序自动切换,切换时间在1~30秒间可调,也可以手动选择某一摄像机进行跟踪、录制所有摄像机视频信号均能被主机录像,录像选用数字硬盘录像机,内置高速硬盘,容量建议根据工程建设资金状况,分步配置,初期容量由集成商按照业主招标要求确定图像记录应包含摄像机机位、时间等,图像分辨率不低于4级标准,并可随时提供调阅及快速检索。

系统采用总线制的方式对各个摄像机的电动镜头、电子云台进行控制和通讯检测系统电源采用DC24V分区域集中供电方式监控主机应设置紧急报警装置和留有向上一级消防管理中心报警的通信接口1.2,在主要出入口、大厅、主要通道、停车库、车道、电梯轿箱、财务办公室、公共大厅及其它有需要重点监视的场所设置闭路电视摄像机1.3, 523摄像机的电源线路采用BV-2x2.5m川,控制线路采用RVP-2x2.5mm2导线,视频信号线采用SYV-75-5同轴电缆电源线、控制线、视频信号线在吊顶内沿弱电专用封闭式金属线槽敷设,或穿金属管视情在楼板内、墙内暗敷设1.4, 防盗报警子系统:在安防中心设置防盗报警主机,负责接收本建筑物防盗报警探测器的报警信号在建筑物内部各种库房、重要仪器设备间装设双监防盗报警探测器,应合理安装红外探测器,碎玻璃探测器、红外微波双鉴探测器等探测设备,以人员防范非法侵入;当系统接收到探测器的报警信号时,马上显示报警位置并发出声光报警系统可与视频监控系统联动,进行图像锁定和录像,确保重要部位的安全盗报警系统自成网络,防盗报警主机独立运行并提供访问接口,便于与其他系统进行集成防盗报警系统采用RVP-4x1.5mm屏蔽导线四总线制形式,线路在吊顶内沿弱电专用封闭式金属线槽敷设,或穿金属管视情在楼板内、墙内暗敷设。

1.5安全防范系统集成:建议对上述安全技术防范的各子系统及火灾自动报警系统进行相对集成,各子系统的主控设备在安防监控室内进行联网,实现集中管理、集中监控,相互联动实现当发生火灾报警或防盗、门禁控制和车库管理装置报警时,事故区域内的摄像机及与事故区域相关的出入口和通道上的摄像机自动投入监控状态,上述摄像机在主机房内优先显示并及时自动记录通过各子系统的集成提高安全技术防范的能力,同时预留向公安报警中心联网的通信接口四:门禁自行车库一卡通系统1,本工程一卡通系统主要实现门禁管理、停车库管理功能一卡通系统数据库采用同一数据库管理,数据库服务器设置在地下一层安防中心内,各子系统的工作站和数据库服务器居于系统的高速管理信息域,采用以太网通过路由器可连接局域网和广域网要求各子系统的网络系统支持TCP/IP协议,实现局域网和互联网的数据通信,通过PC机和管理软件能提供简单易用的视窗用户界面,采用图形化的人机界面,设置和监控整个系统,系统设置完成后,建议各控制器能脱离PC机和管理软件独立运行系统应能支持韦根卡、感应卡、磁卡、键盘及其他识别设备2,门禁控制子系统:门禁控制主机设在本建筑物一层的安防中心在主要出入口、主要机房、重要保护或者控制进出的场所设置门禁控制装置(门磁开关、电控锁、读卡、器等)。

各门禁控制器通过控制总线组成控制网络系统,门禁管理软件应能对系统中的有关信息自动记录、打印、存储,并有防篡改和防销毁等措施门禁控制系统应与火灾自动报警系统联动,在火灾事故发生时,相应区域内的门禁控制器要处于撤防状态门禁控制器的电源由就近的应急照明配电箱提供,~220V,线路为BV-3x2.5mm2,控制总线采用RVP-4x1.5mm导线线路在吊顶内沿弱电专用封闭式金属线槽敷设,或穿金属管视情在楼板内、墙内暗敷设3,自行车停车库管理子系统:在地下一层停车库的各个出入口处设置自动控制出入栅栏、进行车牌和车型的自动识别;实现多个出入口组的联网与监控管理五,楼宇建筑设备自动监控系统(BAS)1,本系统由操作站、网络控制器和现场控制器(DDC)组成,系统结构是采用现场数字控制器(DDC)连接到一个全分布式中央控制系统中各DDC为独立式,可输入程序,在中央控制系统断电故障时可以独立处理所控的全部设备中央控制系统对建筑设备可进行远程多点实时检测、控制、记录,并提供信息资源共享,本系统监控中心设在主楼一层2,本工程自备发电机房、冷冻机房及冷却塔、锅炉房、风冷热泵机组、排污泵、电梯等均由上述设备的供应商配套提供机房设备数字化自动监控装置,高压配电和高低压变配电系统采用了数字化微机综合继电器保护装置上述机房和设备均通过网络接口设备,实现与大楼建筑设备自动控制系统信息传递;对其他各种设备的监视和控制功能,见对应设备的监控系统图。

3,本系统监控中心(操作站)至现场网络控制器和现场控制器(DDC)的线路,均采用RVP-2x1.5mm屏蔽导线穿金属管视情在吊顶上、楼板内或墙内暗敷设,DDC至各设备电源控制箱的线路穿金属管视情在吊顶上、楼板内或墙内暗敷设,DDC至现场机房内各种传感器、变送器、阀门等的控制线、信号线、电源线等由集成商根据现场情况穿镀锌钢管或采用线槽明敷4,操作站的电脑主机、显示器、打印机及现场的各种传感器、变送器以及DDC控制器等均由集成商成套供货六,数字化会议室系统1,本次设计对多功能会议室、学术会议室和远程会议室心均设置多媒体会议系统,多媒体会议系统由讨论发言子系统、远程电视会议子系统、扩声子系统、视频采集与显示子系统、多媒体集中控制子系统组成2,本次设计仅对远程会议的音视频信号传输线路、多媒体播放系统线路以及音响系统线路进行了设计,有关设备的选型和深化设计由集成商结合装修设计统一考虑。
