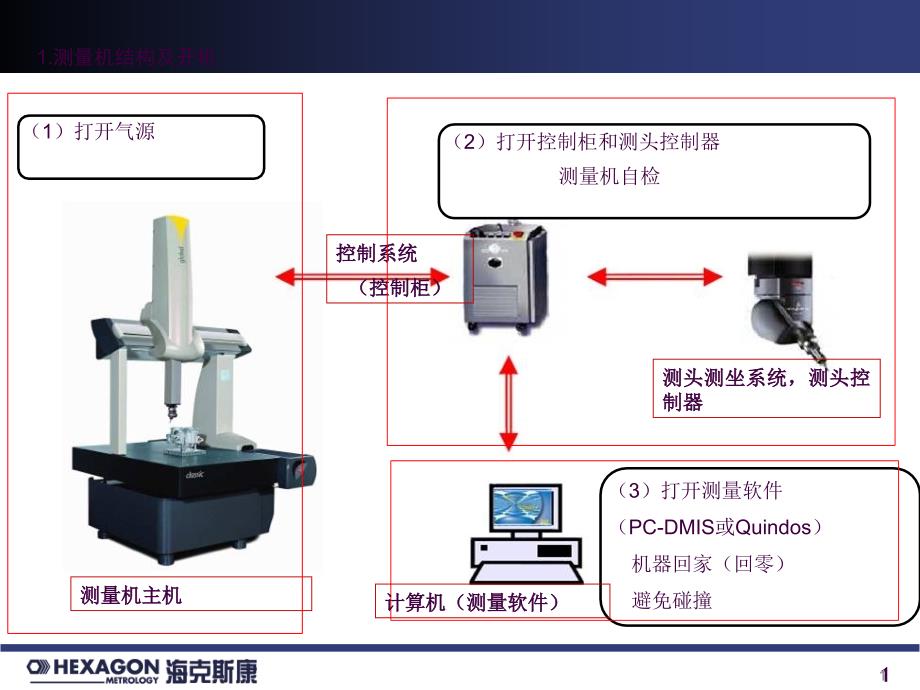

11.测量机结构及开机测量机主机测量机主机控制系统控制系统（控制柜）（控制柜）测测头头测测坐坐系系统统，，测测头头控控制器制器（1）打开气源（2）打开控制柜和测头控制器 测量机自检（3）打开测量软件（PC-DMIS或Quindos） 机器回家（回零） 避免碰撞计算机（测量软件）计算机（测量软件）1 1.测量机关闭2测量机系统关闭测量机系统关闭Â1、关闭系统时，首先将Z 轴运动到安全的位置和高度，避免造成意外碰撞；Â2、退出PC-DMIS 软件，关闭控制系统电源和测座控制器电源；Â3、关闭计算机电源，UPS、除水机电源，关闭气源开关2 62.操纵盒使用Â JOGMODE：操纵杆工作模式：操纵杆工作模式ÂA：PROBE：此按键灯亮，测量机按测头方向移动ÂB：PART：此键灯亮，测量机按工件坐标系移动ÂC： MACH：此键灯亮，测量机按机器坐标系移动ÂSLOW：：灯亮时慢速触测状态，灯灭时快速运动状态触测零件时应保持慢速触测状态Â ENABLE：：用手操杆测量时，需同时按住此键，操纵杆有效，测量机才能移动ÂPRINT：：编程时加MOVE 点按键。
ÂX、、Y、、Z：：X、、Y、、Z 轴轴指指示示灯灯，，灯灯灭，轴锁定灭，轴锁定ÂPROBE ENABLE(1)当此按键灯灭时，测头保护的功能有效，但不记录测需要正常测点时，将灯按亮点需要正常测点时，灯亮(2)测头平衡，模拟测头Â紧急停止，保护ÂMACH START：：测量机驱动加电按键灯亮时测量机才能运动出现任何保护时，灯灭ÂDEL PNT ：：删除DONE 之前的测点ÂRUN/HODE：：灯灭时，程序暂停（HOLD 状态）；灯亮，程序继续运行（RUN 状态）Â运行速度调整P256 72.操纵盒使用重点SLOW：手动触测零件时应保持：手动触测零件时应保持慢速触测状态，灯亮慢速触测状态，灯亮自动运行不起作用自动运行不起作用PROBE ENABLE需需要要正正常常测测点点时时，，灯灯亮亮进进行行其其他他操操作作时时，，养养成成将将运运行行速速度度调调慢慢的习惯的习惯7 坐标系和工作平面三个工作平面:XY YZ XZ Z正或Z负X正或X负Y正或Y负 元素在坐标系的位置和方向:元素的位置:(X,Y,Z)坐标值元素的矢量方向:(i,j,k)和坐标轴夹角的余弦值测量圆和直线要选择正确的工作平面作为投影平面点的矢量方向测头方向触测方向曲面点的矢量方向8 坐标系和工作平面机器坐标系:工件坐标系:数模坐标系:一般以工件图纸为基准建立三维建模的基准唯一的坐标系9 103.测量零件的过程分析图纸分析图纸 测量测量 评价评价 输出报告输出报告 基准，元素特征测头测杆配置 建立坐标系：粗建，精建测量元素评价形位公差:位置度,同轴度,对称度10 4.新建程序及屏幕界面11Â打开PC-DMIS，新建程序。
P3011 4.新建程序及各种参数设置123、 设 置 参 数 编 辑 -参 数 设 置 -参 数（F10）：移动参数，尺寸顺序，安全平面2、设置F5参数：自动保存，显示绝对速度相对速度，显示小数点位数1、设置各种参数：P238改变屏幕颜色, 窗口布局，概要、命令模式3、设置温度传感器P3312 新建程序,保存程序新建程序-默认目录-公制\英制 保存程序关闭程序退出程序13 5、定义、校验、调用测头14Â校验测头的目的校验测头的目的 P401、理论测针半径与实际测针半径之间的误差；2、测头旋转角度之误差，及建立个角度之间的关系 参考角度补偿半径14 5、定义、校验、调用测头15Â定义测头：插入定义测头：插入—硬件定义硬件定义—测头测头*将各部分拧紧15 5、定义、校验、调用测头181、首次校验：选择“是”2、第二次校验，标准球动过，选择是3、第二次校验，标准球未动过，选择否直径形状偏差1、各个角度的红宝石直径差别不大2、形状偏差要越小越好，一般几个微米校验结果18 周一内容回顾19Â操纵盒的使用方法Â校验测头Â标准球定义19 6、手动测量特征元素手动测量特征元素20Â1 1、特征元素、特征元素：点、直线、平面、圆、圆柱、圆锥、球、圆槽等这些都称之为特征元素。
Â2、元素测量应遵循的原则：、元素测量应遵循的原则：Â①①矢量方向触测原则：矢量方向触测原则：Â测量时，尽量按着测点的矢量方向进行测量Â矢量方向：矢量方向：在测量机中被用来确定按什么方向驱动才能垂直于表面或被测元素Â单位矢量在三维坐标系中单位矢量在三维坐标系中 P22与与X轴夹角的余弦值称之为轴夹角的余弦值称之为I;与与Y轴夹角的余弦值称之为轴夹角的余弦值称之为J;与与Z轴夹角的余弦值称之为轴夹角的余弦值称之为K.测量机的X,Y,Z轴20 6、手动测量特征元素手动测量特征元素21期望接触点期望接触点法向矢量 实际接触点实际接触点逼近方向法向矢量 期望接触点期望接触点逼近方向正确的逼近方向，和法向矢量一致不正确正确的逼近方向，和法向矢量不一致21 6、手动测量特征元素手动测量特征元素221、手动模式、DCC模式（自动模式）2 2、测点分布原则、测点分布原则：测量时，最大包容被测元素的有效范围3 3、测量二维元素时，需要选择工作平面例、测量二维元素时，需要选择工作平面例Z正正在在 PC-DMIS中中, 当在测量二维元素、计算当在测量二维元素、计算2D距离时，工作平面的选择非常重要定义有效的工作平距离时，工作平面的选择非常重要。
定义有效的工作平面是非常重要的面是非常重要的直线直线圆圆22 6、手动测量特征元素手动测量特征元素23元素类型元素类型至少测量点数及注意事项至少测量点数及注意事项 P48点1 确认采点方向基本与工件表面垂直直线2 注意工作平面的选择，直线将投影到工作平面方向，测量时的顺序非常重要，矢量从第一个点指向第二个点平面不在同一直线的三点 最大范围的分布最大范围的分布圆不在同一直线的三点（法矢：定义为当前工作平面的法矢，注意工作平面的选择）圆柱6点分两层（法矢：由起始层指向终止层）圆锥6点分两层（法矢：由小圆指向大圆）球4点三点一层；一点一层（法矢：定义为当前工作平面的法矢，注意工作平面的选择）23 6、手动测量特征元素手动测量特征元素24Â智能判别模式Â选择模式：选择测定特征Â替代推测 P52Â快捷键使用：删除点： 手操盒上的DEL PNT 键键(或键盘上ALT+“-“键采集完成后：手操盒上的Done或 键盘上的End 加移动点： 手操盒上的Print或 键盘上的Ctrl+M 24 图形显示窗口的操作Ctrl+Z :将窗口恢复到最佳视图大小按住鼠标中键:旋转视图鼠标滚轮:缩放按住鼠标右键:平移25 7、3-2-1法建立坐标系261、为什么要建立零件坐标系、为什么要建立零件坐标系PCS：：2、建立零件坐标系的原则：、建立零件坐标系的原则：XYZÂ一般有三种方式：（一般有三种方式：（1）平面、直线、点）平面、直线、点 （（2）平面、平面、平面）平面、平面、平面 （（3）平面、圆、圆）平面、圆、圆3、、建立坐标系有三步：1、找正，确定第一轴向2、旋转到轴线，确定第二轴向3、平移，确定三个轴向的零点。
26 7、3-2-1法建立坐标系27Â建立坐标系前的准备：建立坐标系前的准备：对照工件，分析图纸，明确以下要求：Â、明确工件的设计基准、工艺基准、检测基准，确定建立零件坐标系时，应测量哪些元素来建立基准，并采用何种建立坐标系方法Â、确定需要检测的项目，应该测量哪些元素，以及测量这些元素时，大致的先后顺序Â、根据要测量的特征元素，确定工件合理的摆放方位，采用合适的夹具，并保证尽可能一次装夹，完成所有元素的测量，避免二次装夹Â、根据工件的摆放方位及检测元素，选择合适的测头组件，并确定需要的测头角度工件图纸的分析过程，是工件检测的基础分析完图纸后，应出据一份详细的检测要求27 287、3-2-1法建立坐标系Â平面、平面、平面：按照步骤进行平面、平面、平面：按照步骤进行Â平面、直线、点平面、直线、点 Â平面、圆、圆平面、圆、圆注意选择工作平面1、找正，确定第一轴向2、旋转到轴线，确定第二轴向3、平移，确定三个轴向的零点粗建坐标系Â验证坐标系验证坐标系CTRL+W精建坐标系Â验证坐标系验证坐标系28 9、自动测量没有CAD模型的特征元素29P84 插入-----特征-----自动--Â矢量点 曲面点（样例点）Â直线29 9、自动测量没有CAD模型的特征元素30Â柱体内柱外柱正值负值30 31自动测量圆锥（曲面）31 3232 334.完成的程序中点中点套用点：圆心，球心，圆柱，圆锥轴线套用点：圆心，球心，圆柱，圆锥轴线原点：当前坐标系原点原点：当前坐标系原点F133 34投影点投影点构造线构造线34 35Â最佳拟和是把两个或两个以上元素的实际测定值拟合成一条直线，最佳拟合重新补偿是先把两个或两个以上元素测量时测针的中心值拟合成一条直线，然后再补偿。
用两个圆构造直线用最佳拟合，用点构造直线用最佳拟合重新补偿）2D 3D35 36先选直线后选圆先选直线后选圆36 37构造圆构造圆37 尺寸评价38 8、坐标系的平移与旋转1、坐标系的平移：、坐标系的平移：即坐标系的方向不变，坐标原点移动到一个新的位置Â操作步骤：操作步骤： 39A：选择平移的坐标轴 如： B：在偏置距离方框里输入偏移的距离C：点击原点： 2、、坐坐标标系系的的旋旋转转：：即围绕着某个坐标轴旋转一定的角度，从而得到一个新的坐标系旋转角度正负的确定：由右手螺旋法则判定右手螺旋法则：拇指指向绕着的轴的正方向，顺着四指旋转的方向角度为正，反之为负 Â操作步骤：操作步骤： A：选择旋转的坐标轴： B：输入旋转的角度： C：点击旋转： 39 迭代法建立坐标系步骤（（1）导入数模，观察方向）导入数模，观察方向（（2）手动模式）手动模式:在数模上取得基准的理论值在数模上取得基准的理论值或输入理论值或输入理论值(曲面模式曲面模式)（（3）全部执行程序）全部执行程序:CTRL+Q,手动在工件手动在工件上采点上采点.理论数据 实测数据 （（4）插入）插入”---“坐标系坐标系”---“新建坐标系新建坐标系”---进入进入“迭代法迭代法 A、第1、2、3点的法矢方向尽量一致B、第4、5点的法矢方向尽量一致，且与前三点矢量方向垂直。
C、第6点法矢方向与前5点法矢方向尽量垂直5）找正、旋转、原点）找正、旋转、原点 薄壁件圆、槽和柱体至少需要三个样例测点（（6）两种方法）两种方法:将选择框打勾将选择框打勾,点击确定点击确定,机机器开始采点器开始采点,将将理论数据理论数据和和实测数据实测数据拟合拟合.全部测量一次全部测量一次:手动移动到安全点按done,机器自动测量 始终测量全部特征始终测量全部特征: 机器自动测量,注意程序中加移动点（（7）点击确定）点击确定,完成坐标系完成坐标系40 。
