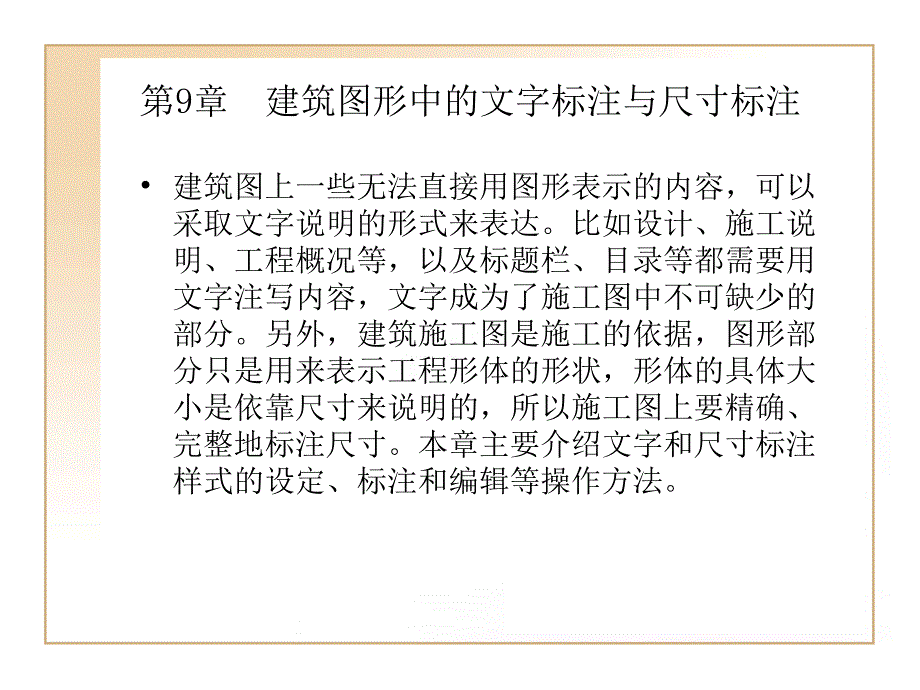

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第9章 建筑图形中的文字标注与尺寸标注,建筑图上一些无法直接用图形表示的内容，可以采取文字说明的形式来表达比如设计、施工说明、工程概况等，以及标题栏、目录等都需要用文字注写内容，文字成为了施工图中不可缺少的部分另外，建筑施工图是施工的依据，图形部分只是用来表示工程形体的形状，形体的具体大小是依靠尺寸来说明的，所以施工图上要精确、完整地标注尺寸本章主要介绍文字和尺寸标注样式的设定、标注和编辑等操作方法9.1 定义文字样式,建筑施工图对标注的文字、尺寸、字母符号等都有一定的字体要求AutoCAD默认的文字样式有时不能满足建筑施工图的需要就要利用AutoCAD的文字处理功能，根据制图标准进行必要的设置在标注建筑图之前，用户可以利用字体样式Style命令，来设置文字属性，如字体文件、字型、字高、字体的宽度系数等参数，使图形中的标注符合制图标准使用该命令可以创建新的字体样式，又可以修改已有的字体样式AutoCAD 2008提供三种方法打开“文字样式”对话框执行“格式”|“文字样式”命令单击“文字”工具栏上的“文字样式”命令按钮。
在命令行输入St，并按下Enter键打开“文字样式”对话框文字样式”对话框的显示效果，如图9.1所示下面以创建标注建筑图文字标注常用的仿宋体样式为例，学习设置文字样式的方法，操作步骤如下9.2 输入文字,AutoCAD提供两种了两种输入文本方式：一种是单行文字输入Dtext命令，适合于文字不多的简短标注；一种是多行文字输入Mtext命令，适合于文字比较多的成段标注本节对这两种字体输入方法做详细介绍9.2.1 创建单行文字,单行文字并不是指启动一次该命令只能输入一行文字，而是指输入的每一行文字可作为一个对象来编辑使用单行文字输入Dtext命令，可随时改变插入点的位置，也可以连续输入多行文本，每行文字是独立的实体结束一行，可以进行换行，每换一行，用光标重新定义一个其始位置或按一次Enter键，再输入的文本便被作为另一个实体要结束Dtext命令，需要再按一次Enter键AutoCAD 2008提供3种方法启动“单行文字”命令的方法执行“绘图”|“文字”|“单行文字”命令单击“文字”工具栏上的“单行文字”命令按钮在命令行输入Dt，并按下Enter键9.2.2 创建多行文字,建筑图中，有时需要输入一些是成段的文字，如设计要求、施工说明等。
AutoCAD提供了多行文字Mtext命令，使用Mtext命令可以一次标注多行文本，并且各行文本都以指定宽度排列对齐，还可以在竖直方向上无限延伸，无论多少行都作为一个共同的实体，可进行编辑多行文字编辑器具有一般文字编辑功能，比单行文字更方便AutoCAD 2008提供三种方法启动“多行文字”命令的方法：,执行“绘图”|“文字”|“多行文字”命令单击“文字”工具栏上的“多行文字”命令按钮在命令行输入Mt，并按下Enter键9.2.3 特殊字符的输入,在实际绘图中，除了输入文字和英文字母，还经常需要标注一些特殊符号，比如标注直径（）、角度（）等由于这些字符不能直接由键盘输入，AutoCAD为输入这些字符提供了一些简捷的控制码，通过输入这些控制码，达到特殊字符的目的AutoCAD提供的控制码，均由两个百分号（%）和一个字母组成输入这些控制码后屏幕上不会立即显示他们所代表的特殊符号，只有在Enter结束本次标注命令之后，控制码才会变成相应的特殊字符在建筑图里比较常用的几个特殊字符控制码对应的特殊字符，需要熟记，如表9.2所示9.3 应用实例创建地面材料说明,利用文本标注，编辑外墙剖面详图的地面材料说明，本例目的是熟练应用AutoCAD的文本标注方法。
操作步骤如下1.启动AutoCAD 2008中文版，打开光盘099.3外墙剖面详图.dwg，原图如图9.15所示2.在命令行输入St，并按下Enter键打开“文字样式”对话框单击“新建”按钮，弹出“新建文字样式”对话框，在“样式名”文本框里输入新的样式名称：“文字标注”单击“字体名”下拉列表框中的“仿宋_GB2312”为新字体，单击“应用”按钮3.利用直线命令绘制引出线在命令行输入DT，并按下Enter键，启动单行文字命令设置文字高度为“40”在引线右侧，按顺序书写三行材料说明文字，利用鼠标单击确定每行的书写位置，如图9.16所示9.4 编辑文字,建筑图中已标注的文字，有时需要进行进一步编辑，AutoCAD提供两种编辑文字的方法：一种是修改文字内容，可以用文字编辑DDEdit命令完成另一种是对其属性进行编辑，如文字样式、位置、方向、大小、对正等特性，就要利用特性Properties命令来实现9.4.1 修改文字内容,利用编辑文本内容命令，可以对文本内容进行快速编辑，但不能编辑文本的其他属性编辑文本内容DDEdit命令的启动方法：,执行“修改”|“对象”|“文字”|“编辑”命令在命令行输入ED，并按下Enter键。
选择文字对象，在绘图区域中单击鼠标右键，在弹出的快捷菜单里单击“编辑”如果选择的是多行文字，则应在菜单里单击“编辑多行文字”）,双击文字对象1使用文字编辑DDEdit命令修改单行文字内容,2使用文字编辑DDEdit命令修改多行文字,9.4.2 利用特性修改命令编辑文字,AUTOCAD 2008提供两种编辑文字属性的命令，一种是修改文本比例和对正，另一种是利用特性命令修改文字属性修改文本比例,修改文本对正,利用特性命令修改文字属性,9.5 尺寸标注相关规定及组成,尺寸标注不但表达了建筑图形的大小，还要表达各部分的相对位置关系，是建筑工程图的重要组成部分AutoCAD 2008提供了灵活、快捷的尺寸标注方法本节详细介绍各种尺寸标注命令的应用由于绘图过程中要严格遵守房屋建筑制图统一标准GB/T 50001-2001，在进行尺寸标注之前，要熟悉建筑图的尺寸标注规定9.5.1 建筑标注的规定,建筑图在进行尺寸标注时应遵循以下规则：,图形中的尺寸以毫米（mm）为单位时，不用标注单位名称如果采用其他单位，则要标注清楚图上所标注的尺寸应该为建筑物各部分的真实大小，与所选用的比例无关建筑物上每一尺寸标在最能清晰反应构件特征的部位，并且一个尺寸一般只标一次，不重复。
标注的尺寸一定要齐全、不遗漏利用AutoCAD的尺寸标注命令可以标注图纸中各种方向、各种形式的尺寸建筑制图的尺寸标注一般采用专用建筑标记，具体的标注方法在下文介绍9.5.2 尺寸标注的组成,尺寸用来表达图形的真实大小一个完整的尺寸标注需要四个要素：尺寸界限、尺寸线、尺寸起止符号和尺寸数字，如图9.22所示9.5.3 圆、圆弧、角度、坡度、标高尺寸标注的方法,建筑图上除了要应用线性尺寸，还会经常用到的其他几种类型的标注，下面分别介绍1圆、圆弧尺寸标注,2角度的标注,3坡度的标注,4标高的标注,9.5.4 尺寸标注的关联性,一般情况下，AutoCAD将一个完整的尺寸作为一个图块，尺寸线、尺寸界线、尺寸起止符号和尺寸数字这四个要素，在尺寸标注中不是独立的实体，都是构成图块的一部分如果对尺寸标注进行拉伸，那么拉伸后，尺寸标注的尺寸文本将自动发生相应的变化这种尺寸标注称为关联性尺寸（Associative Dimension）如果用户选择的是关联性尺寸标注，那么当改变尺寸标注样式时，在该样式基础上生成的所有尺寸标注都将改变如图9.37，选中的尺寸四个要素作为一个整体9.6 尺寸样式设置,AutoCAD允许根据需要自行创建尺寸标注样式。
要在建筑施工图中标注尺寸，由于图形尺寸较大，默认的标注样式不能满足要求，使其符合建筑图标注标准，首先要根据房屋建筑制图统一标准来创建建筑图的尺寸标注样式9.6.1 新建标注样式,利用尺寸标注样式（Dimension style）命令能设置、修改尺寸标注样式，根据图形的不同需要，新建符合建筑标准的标注样式AutoCAD 2008提供3种方法打开“标注样式”对话框执行“格式”|“标注样式”命令单击“标注”工具栏上的标注样式命令按钮在命令行输入D，并按下Enter键打开“标注样式”对话框9.6.2 修改标注样式,除了上述的创建新尺寸标注样式外，利用“标注样式管理器”对话框还可以修改原有的尺寸标注样式，操作步骤如下：,（1）在命令行输入D，并按下Enter键打开“标注样式”对话框2）在样式选区，选中需要修改的标注样式，单击右侧“修改”按钮弹出“标注设置”对话框，如图9.46所示在此对话框内可以修改此标注样式各个要素的具体细节，方法同前所述9.6.3 替代标注样式,替代标注样式是对当前标注样式中的指定设置所做的修改，使用替代标注样式，可以临时覆盖尺寸标注样式，无需更改当前标注样式便可临时更改标注系统的变量。
可以为单独的标注或当前的标注样式定义标注样式替代例如，如果选择了“标注样式管理器”中的“替代”，并在“直线”选项卡上修改了尺寸延伸线的颜色，则当前标注样式会保持不变但是，创建的下一个标注的尺寸延伸线将以新颜色显示可以将标注样式替代保存为新标注样式1）在命令行输入D，并按下Enter键打开“标注样式”对话框2）在样式选区，选中需要替代的标注样式，将其“置为当前”，只有当前的样式可以替代单击右测“替代”按钮弹出替代标注样式对话框，如图9.47所示在此对话框内可以修改此标注样式各个要素的具体细节，方法同前所述9.6.4 创建“建筑图标注2008”标注样式并及时调整参数,下面以出图时1：100的图纸为例，具体说明在建筑制图中如何创建“建筑图标注2008”标注样式并及时调整参数的方法，具体操作步骤如下：,9.7 建筑图形尺寸标注常用类型,本节主要介绍建筑图常用尺寸标注类型的使用方法，有线性标注、对齐标注、坐标标注、直径标注、角度标注、基线标注、弧度标注、半径折弯标注、引线标注等，熟练地掌握用这些命令标注建筑图的方法，以及编辑已标注尺寸的方法技巧，并有利于快速完成建筑图9.7.1 线性标注,线性标注用来标注水平方向、垂直方向的直线。
启动线性标注命令的方法有：,执行“标注”|“线性标注”命令单击“标注”工具栏中的线性标注命令按钮在命令行输入DLI，按下Enter键线性标注命令的操作步骤如下：,（1）在命令行输入DLI，按下Enter键，启动线性标注命令2）AutoCAD提示：“指定第一条尺寸界线原点或：”单击选择要标注直线的一个端点3）AutoCAD提示：“指定第二条尺寸界线原点：”单击选择要标注直线的另一个端点4）AutoCAD提示：“指定尺寸线位置或多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R):/旋转（R）”尺寸会随着鼠标移动，将尺寸线引至合适的位置，单击鼠标，线性标注即完成9.7.2 连续标注,连续标注是指所标注的尺寸（除第一个和最后一个尺寸外）首尾相连，前一个尺寸的第二条尺寸界线是后一个尺寸的第一条尺寸界线启动连续标注命令的方法有以下几种执行“标注”|“连续标注”命令单击“标注”工具栏中的连续标注命令按钮在命令行输入DCO，按下Enter键连续标注命令的操作步骤如下1）在命令行输入DCO，按下Enter键，启动连续标注命令2）AutoCAD提示：“指定第二条尺寸界线原点或【放弃(U)/选择(S)】：”。
用户可在该提示下直接确定另一连续尺寸的第二条界线起始点，或选择Undo或直接Enter以选择新的连续标注的起始端3）AutoCAD提示：“指定第二条尺寸界线原点或【放弃(U)/选择(S)】：”，直接确定下一个连续尺寸的第二条界线起始点AutoCAD会反复出现此提示，直到用户按两次Enter键结。
