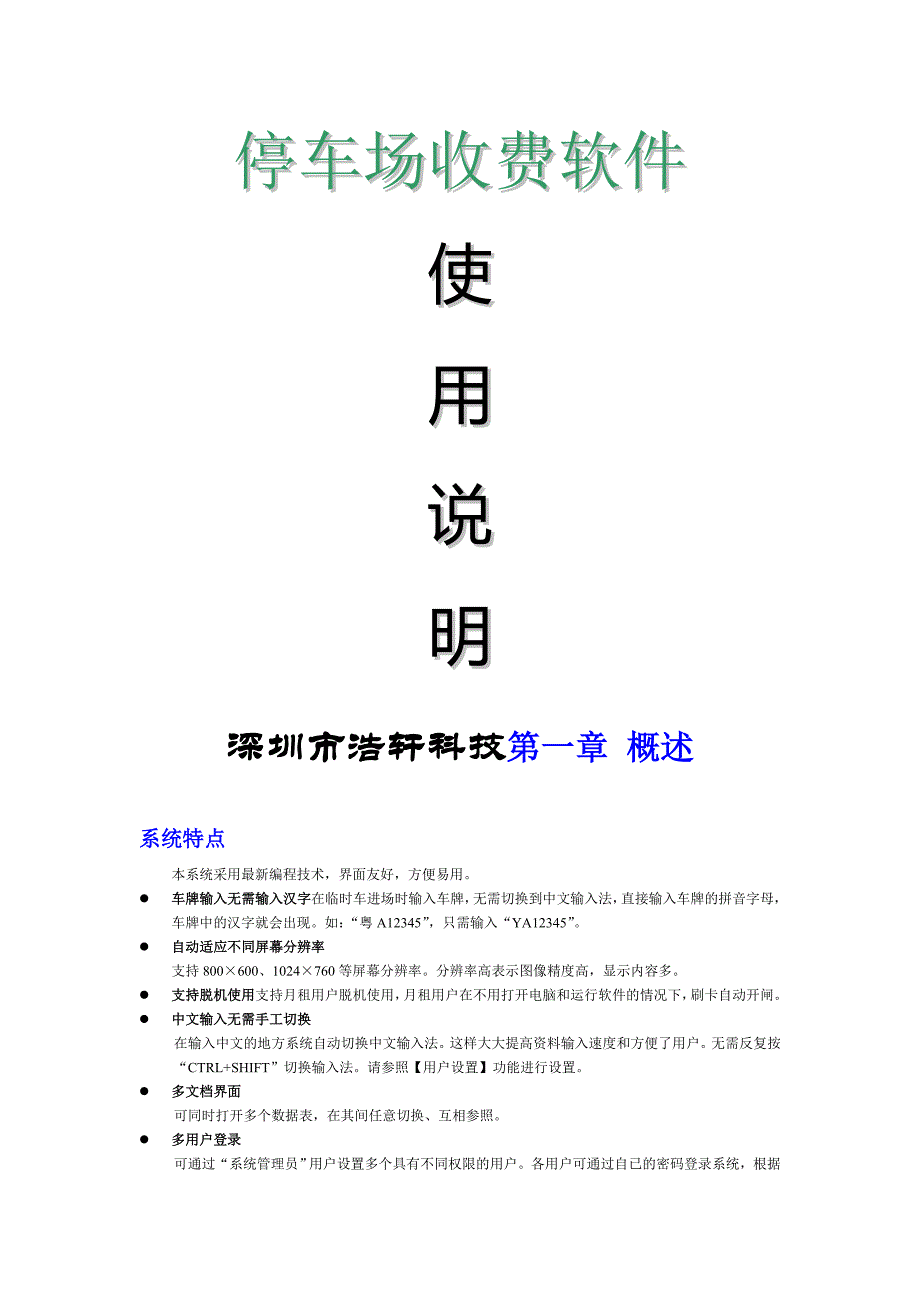

停车场收费软件使用说明深圳市浩轩科技第一章 概述系统特点本系统采用最新编程技术，界面友好，方便易用l 车牌输入无需输入汉字在临时车进场时输入车牌，无需切换到中文输入法，直接输入车牌的拼音字母，车牌中的汉字就会出现如：“粤A12345”，只需输入“YA12345”l 自动适应不同屏幕分辨率支持800×600、1024×760等屏幕分辨率分辨率高表示图像精度高，显示内容多l 支持脱机使用支持月租用户脱机使用，月租用户在不用打开电脑和运行软件的情况下，刷卡自动开闸l 中文输入无需手工切换在输入中文的地方系统自动切换中文输入法这样大大提高资料输入速度和方便了用户无需反复按“CTRL+SHIFT”切换输入法请参照【用户设置】功能进行设置l 多文档界面可同时打开多个数据表，在其间任意切换、互相参照l 多用户登录可通过“系统管理员”用户设置多个具有不同权限的用户各用户可通过自已的密码登录系统，根据权限访问不同的数据如：可设置一个用户，设置其只拥有查看和打印权限，但没有修改数据和删除数据的限权增加了系统的安全l WINDOWS认正规格编程应用程序在WINDOWS环境中具有一致的界面和行为只要用户使用过其他应用程序，他就会发现这个应用程序也是容易学会的。
第二章 系统安装与卸载电脑配置：PII/128M/CD-ROM 50M硬盘剩余空间发行方式：光盘（CD-ROM）一张（15 MB），加密锁一个（插并行口）运行环境：WIN2000、WIN XP、WIN20032.1安装方法安装方法：将光盘置入CD-ROM驱动器中，查找需要安装的停车场系统，打开该光盘的文件夹双击安装符号如（图2-1）进行安装如果你对电脑不太熟悉，可以一直按【 Enter 】键，软件将以默认方式自动安装到电脑中，当然，你也可以按适合自己的方式进行安装单击【Finish】完成安装网络版和单机版软件不能同时装在同一个操作系统中需先卸在其中一个，才能装另一个只能安装到WIN2000以上的操作系统中要在WIN98系统中使用，需先安装ADO组件图2-1安装图标软件狗安装RC-DL型软件狗可安装在计算机的任一并口上把计算机和打印机的电源关闭后，将软件狗外壳上印有COMPUTER字样的一端插入并口，拧紧螺丝保证可靠连接如果有连接的打印机或其他并口外设，可将其电缆连接在软件狗后面要尽量避免带电插拔软件狗尤其是在软件狗的后边接了打印机且打印机的电源打开的情况下绝对禁止插拔软件狗，因为这样很容易造成软件狗的损坏并有可能损坏打印机或计算机的并口。
也不能跟其它非RC-DL型软件狗串连插在一起当并口上和软件狗插在一起的其它设备正在工作时（例如打印机在后台打印），应当尽量避免对软件狗进行操作因为某些非规范并口设备没有考虑到和其它设备同时工作的问题, 从而导致并口资源冲突软件狗驱动安装最后进行软件狗驱动程序的安装,如果只装软件狗,没装软件驱动,也一样找不到软件狗.软件狗驱动程序在光盘的DRIVER目录中,运行Instdrv.exe即可安装.SDK2000视频卡驱动安装1. 视频卡：用于监视进口及出口图像；安装：打开电脑机箱，装视频卡插入空闲的PCI插槽中，上好螺丝将摄像头连线分别插入视频卡两个插口中，并给摄像头上电2. 打开电脑，在启动WINDOWS后将弹出[找到新硬件]信息，将光盘放入光驱，安装视频驱动程序（E:\VideoDRV\Chinese），正常安装后，右键单击[我的电脑]->[属性]->[设备管理器]->[声音、视频和游戏控制器]->[+],将看到:10Moons SDK2000, WDM Audio Device10Moons SDK2000, WDM Crossbar10Moons SDK2000, WDM Capture Device三个设备表示安装成功(三个缺一不可)。
3. 运行光盘 Setup.exe ，安装停车场软件,装完过程可以需重新启动电脑4. 运行[程序]-[Park System]2.2运行方法单击WINDOWS系统的【开始】按钮，选择【程序】—【Park System】进入停车场收费系统出现登录提示如（图2-2)所示，则需要选合适的用户名及输入正确的密码方可登录本系统密码三次输入错误系统自动退出默认的系统管理员密码为“123”单击【确定】就可以进入系统主界面图2-2用户登录2.3卸载方法单击WINDOWS操作系统的【开始】按钮，选择【设置】—【控制面版】—【添加-删除程序】在应用程序列表中选中【Park System】后，点击添加/删除，单击【Next】选择【Remove】就可以进行卸载工作了卸载程序不会卸载数据库、配置文件和图片文件夹卸载后重新安装本系统，可以不用先备份数据库但为了安全，建议在卸载之前备份数据库卸载后需要彻底清除的，则要将Park文件夹（默认路径为：C:\Program Files\Park）删除第三章 主界面3.1主介面介绍 停车场工作界面如（图3-1)所示，主要由【主菜单栏】、【工具栏】、【车辆进出资料栏】、【入口图像】、【出口图像】和【状态栏】组成。
工具栏车辆进出资料栏出口图像窗口状态栏刷卡明细栏入口图像窗口主菜单栏图3-1 Park主界面【主菜单栏】 主菜单栏是在窗口界面的顶端，它提供了包括【文件】、【编辑】、【停车】、【系统】、【窗口】、【帮助】等命令提供了停车场软件的几乎全部功能详见第四章主菜单的功能介绍工具栏】 工具栏是主菜单中常用功能的一个集合对应【文件】菜单下的【用户再次登录】 对应【文件】菜单中的【退出】 对应【停车】菜单下的【连接】 对应【停车】菜单下的【场内车辆】 对应【停车】菜单下的【月租用户收费记录】 对应【停车】菜单下的【车主档案管理】 对应【停车】菜单下的【车辆进出记录】 对应【停车】菜单下的【临时用户停车收费记录】入口视频窗口】SDK2000视频卡如果已预先插入电脑PCI插槽，并安装了驱动和应用软件，且工作正常，就会出现活动的视频画面如果为兰色表示视频卡上没有接入视频信号，或有视频线接入但摄像头没有电源或工作不正常如果是默认的奥迪车的画面，则表示没有安装SDK2000视频卡,或没有安装视频卡的驱动程序如果天敏视频软件能正常显示视频图像，本系统就会显示视频图像(确保只有一个视频软件打开，不能同时在两个软件中出现视频信号)。
最大化或恢复视频窗口，当窗口放大时，再点击鼠标左键，即可恢复窗口大小 每张SDK2000有三个视频输入端口，0通道为S-Video，一般未用当未有视频信号输入时，会弹出视频属性窗口可以调整视频的亮度和对比度 切换为视频通道1,一般设为入口的视频信号 切换为视频通道2,一般设为出口的视频信号 开入口的道闸，同时记录入口当时的图像和当前操作员的名字一般也可以按键盘上的F11功能键执行此操作如果是一些其它情况，如：连接有超过一个控制器，也就是不止两个道闸时，要精确指定开哪一个道闸，可用鼠标点击【停车】菜单下的【开启道闸】进行精确的控制出口视频窗口】跟入口视频窗口一样当电脑中插有两张视频卡时（本系统也最多支持两张SDK2000视频卡），如果检测到第二个SDK2000视频卡能正常驱动，则会和【入口视频窗口】一样出现视频画面上、下两个窗口都显示实时视频信号一般上面窗口显示入口视频，视频信号线接入一号卡的AV1端；下面窗口显示出口视频，视频信号线接入二号卡的AV1 一进一出停车场插两张视频卡的好处是不存在视频切换问题，也就不存在切换等待时间问题，不会出现进出口画面交叉问题，不会在进入口同时有车刷卡出现图像问题，而且两个窗口的画面都是实时的。
只有一张视频卡进行图像对比流程是这样：首先，【入口视频窗口】显示入口的实时画面，【出口视频窗口】没有显示当车进入刷卡时，程序进行抓拍，并存储视频窗口中此车的图像当此车外出时，在出口刷卡后视频窗口切换到出口画面并将此车图像抓拍保存，同时在【出口视频窗口】中调入此车在刚才进入时抓拍下来的图像这样上面的出口实时画面和下面的静止图片对比，确认一致才放行 开启出口道闸，快捷功能键F12车辆进出资料栏】每次刷卡的记录都显示在这里记录的主要有【卡号】、【车牌号】、【姓名】、【进出时间】、【进出地点】、【进出状态】等栏目 用鼠标单击每条记录的【卡号】栏，会调出此车进出时保存的照片和刷卡明细如果软件退出后重新进入，刷卡记录是空的，如果要看最近50条的刷卡记录，可以点击按钮从数据库中调到内存中进行查看记录太多，也可以通过按钮清除记录但不会影响数据库中已保存的数据进出状态】中出现有如下的提示：“添加用户”表示从控制器接收到一条记录后，在车主档案中没有发现这张卡的资料，则自动添加此卡的资料无效用户” 刚添加的卡片，必须授权之后才正常使用，即在车主档案中的把卡片使用状态打勾无道口XX-X” 在道口设置中没有定义相应的地址信息，需要在道口设置中添加一条记录，其刷卡地址为XX-X。
前面两个XX表示控制器的编号后面一个X表示读头的编号，如01－1表示01号控制器的1号读头在此读头上刷卡是表示进还是出，必须要在道口设置中定义入口标志是进的就打勾，否则去掉勾演示数据” 表示没有插上软件狗，或软件狗没安装正确的驱动只有车主档案中以卡号排序的前10张卡才能用用户类别无效”指车主档案中这张卡的定义中没有指定是“临时用户”还是“月租用户”查询费用”当临时车外收弹出收费窗口后，没有点击“放行”按钮，而是点了“关闭窗口”，就会出现“查询费用的提示”，此车的状态并没有置为外出状态，费用继续累计再次刷出口又会弹出收费窗口月租车欠费”月租车的有效期已过，需续费非指定出口”在【系统】菜单下的【选项】中设定为临时车指定收费地址，就会出现重复外出”重复外出非法外出”有地库的停车场，即在定义内部停车场数量及关系中指定了停车路线的，刷卡没有按顺序走就会出现这种提示禁止进出”如果在【用户类别及收费设置】中的进出限制中设定了限制就会出现正常外出”会播放“一路顺风”的语音，并开闸此车的状态置为外出车位已满”每正常进入一辆车，场内车辆数加一当场内车数量等于或大于【选项】中指定的总车位数就会出现此提示车位已用”在车主档案中如果有两个车的车位填的是同样的值，如果其中一个车进入了，另外一辆车在进入时就会提示。
只有第一辆外出后，另外那辆车才能进正常进入” 会播放“欢迎光临”的语音此车的状态置为场内未发卡”当在车主档案中的【读卡/发卡器】里设置了由串口或键盘口发卡器发卡，但是又在读头上刷新卡就会出现这种情况刷卡明细栏】当临时车进入时，会显示如下的内容，在车牌号的右边可以输入车牌输入车牌时，因车牌中都含有一个汉字，并且在车牌的第一个位置为了在输入车牌时加快速度，不需切换到中文输入法，只需输入汉字的声母，如车牌：粤B12345，首先输入“Y”，这时会出现黄色的输入选择框，里面有拼音以“Y”开始的车牌汉字，可按序号选中后紧接着输入B12345即可，输完之后按回车键，刚才输入的车牌才会更新到数据库中状态栏】 这里包含了程序运行中的一些状态信息，如：与设备连接的状态，与多少外控制器连接，是否能读到数据，以及读取了多少条数据还有当前的操作员是谁当前的总车位，场内还有多少辆车等第四章 功能介绍4．1【主菜单栏】主菜单栏是在窗口界面的顶端，它提供了包括【文件】、【编辑】、【停车】、【系统】、【窗口】、【帮助】等命令如下（图4-1）菜单的形式与其他W。
