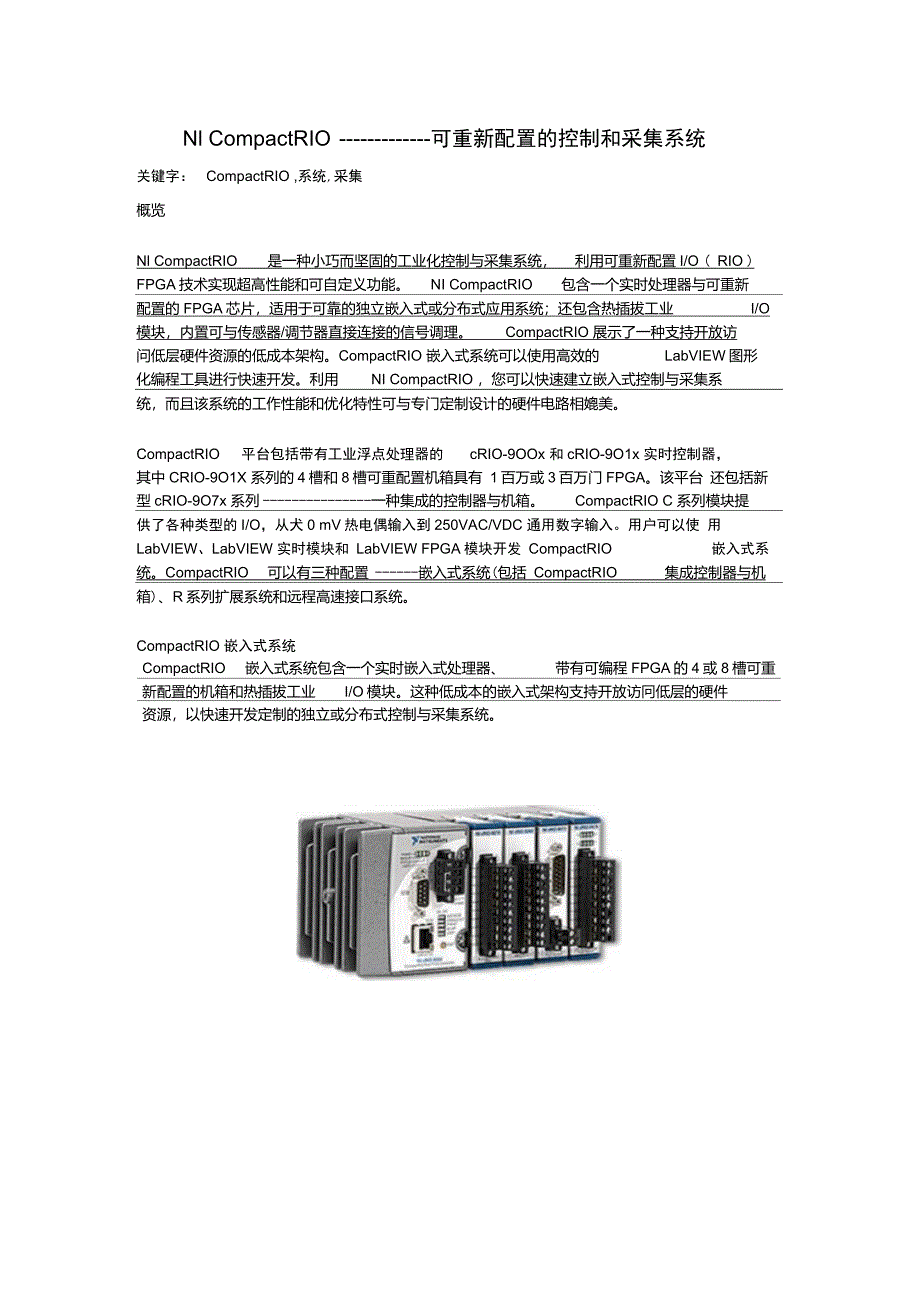

Nl CompactRIO 可重新配置的控制和采集系统关键字： CompactRIO ,系统,采集概览Nl CompactRIO 是一种小巧而坚固的工业化控制与采集系统， 利用可重新配置I/O ( RIO )FPGA技术实现超高性能和可自定义功能 NI CompactRIO 包含一个实时处理器与可重新配置的FPGA芯片，适用于可靠的独立嵌入式或分布式应用系统；还包含热插拔工业 I/O模块，内置可与传感器/调节器直接连接的信号调理 CompactRIO 展示了一种支持开放访问低层硬件资源的低成本架构CompactRIO 嵌入式系统可以使用高效的 LabVIEW图形化编程工具进行快速开发利用 NI CompactRIO ，您可以快速建立嵌入式控制与采集系统，而且该系统的工作性能和优化特性可与专门定制设计的硬件电路相媲美CompactRIO 平台包括带有工业浮点处理器的 cRIO-9OOx 和cRIO-9O1x 实时控制器，其中CRIO-9O1X 系列的4槽和8槽可重配置机箱具有 1百万或3百万门FPGA该平台 还包括新型cRIO-9O7x 系列 一种集成的控制器与机箱 CompactRIO C 系列模块提供了各种类型的I/O，从犬0 mV热电偶输入到250VAC/VDC 通用数字输入。
用户可以使 用LabVIEW、LabVIEW 实时模块和 LabVIEW FPGA模块开发 CompactRIO 嵌入式系统CompactRIO 可以有三种配置 嵌入式系统(包括 CompactRIO 集成控制器与机箱)、R系列扩展系统和远程高速接口系统CompactRIO 嵌入式系统CompactRIO 嵌入式系统包含一个实时嵌入式处理器、带有可编程FPGA的4或8槽可重新配置的机箱和热插拔工业 I/O模块这种低成本的嵌入式架构支持开放访冋低层的硬件资源，以快速开发定制的独立或分布式控制与采集系统CompactRIO R 系列扩展系统CompactRIO R系列扩展系统使用同样的热插拔工业 I/O模块，为PCI或PXI/ CompactPCI R系列FPGA设备提供高性能的信号调理和工业扩展 I/O该扩展系统为各种应用增加了自定义的测量功能，如传统的插入式数据采集、视觉、运动和模块化仪器等应用CompactRIO 远程高速接口系统CompactRIO远程高速接口系统使用与其他 CompactRIO平台相同的热插拔I/O模块，以实 现与Windows台式机或笔记本电脑的高速接口 嵌入式系统中的 90xx实时控制器为一个支 持高达50 MB/s数据传输速率的高速远程控制器所替代。
低成本的开放式架构CompactRIO采用低功耗实时嵌入式处理器，以及一组高性能的 RIO FPGA芯片RIO核心内置数据传输机制，负责将数据至传输嵌入式处理器以进行实时分析、 后续处理、数据记录或者与联网主机的通信 利用LabVIEW FPGA的基本I/O功能,CompactRIO支持对每个I/O 模块的输入/输出电路的直接硬件访问所有 I/O模块均包含内置的连接、信号调理、转换电路（如ADC或DAC）和一个可选配的隔离屏蔽 该设计展示了一种支持开放访问低层硬件资源的低成本架构BNC或D-Sub连接器通过每个CompactRIO I/O模块都包含内置的信号调理和螺旋接头、在模块中集成接线盒，大幅缩小了 CompactRIO的尺寸，显著降低了其现场连线成本现有多种类型的I/O可供使用，包括 拐0 mV热电偶输入、±10V同时采样模拟输入/输出、高达 1A驱动电流的24V工业数字I/O、带有供编码器使用的 5V常规电源输出的差分/TTL数字 输入和250Vrms的通用数字输入由于该模块内置有支持大电压范围或工业信号类型的信 号调理电路，通常情况下，您可以将 CompactRIO模块与您的传感器/调节器直接相连。
而且，您可以利用 CompactRIO I/O模块开发工具集创建您自己的模块关于可用模块的更新 信息，敬请访问 LabVIEW 实时应用从数千种内置的 LabVIEW 函数中选择合适的函数，您可以构建面向实时控制、分析、数据记录和通信的多线程嵌入式系统控制器还具有一个 10/100 Mb/s以太网口，可用于跨网络的通信编程（包括电子邮件）和内置网络（ HTTP ）与文件（FTP）服务器利用远程面板网络服务器， 您可以自动发布用于多客户端远程监控或控制的嵌入式应用的图形化用户界面前面板该实时处理器还包括了 11~30VDC的双电源输入、一个用户DIP开关、LED状态指示灯、一个实时时钟、看门狗定时器和其他高可靠的特性可重新配置的机箱可重新配置的机箱是 Nl CompactRIO嵌入式系统的核心，包含 RIO FPGA内核该用户定义的RIO FPGA是对于您的控制逻辑、输入 /输出、定时、触发和同步设计的一种利用定制硬件的实现RIO FPGA芯片与I/O模块以星型拓扑相连接，从而可以访问每个模块以实现 精确控制并在定时、触发和同步等方面获得极大的灵活性通过本地 PCI总线连接，实现了 RIO FPGA与实时处理器间的高性能接口。
可重新配置的机箱采用了相同的金属架构， 使得整个CompactRIO平台同样坚固集成的控制器与机箱集成的配置将嵌入式实时控制器与包含有 FPGA的机箱组合在独立的单元之中这样的配 置提供了模块化控制器与机箱的所有功能特性， 并进行了成本优化以使得该系统非常适合大 容量的应用可重新配置的I/O （ RIO ）技术借助Nl RIO技术，您可以利用可重新配置的 FPGA芯片与LabVIEW图形化开发工具定制 您自己的测量硬件电路现在您可以利用可重新配置的 FPGA技术，自动合成高度优化的电子电路来执行您的输入/输出、通信或控制应用现场可编程门阵列（FPGA ）FPGA设备凭借其性能、可重配置性、小尺寸和较低的工程开发成本等特性，为控制与采集 系统的厂商广泛采用由于电子设计工具的复杂性，基于 FPGA的设备通常是由厂商而不是用户来定义现今，您可以利用用户可编程的 FPGA构建高度优化的可重新配置的控制与采集系统，而不必了解专门的硬件设计语言，如 VHDL利用CompactRIO，您可以在硅片上设计定制您自己的具有 25 ns定时/触发精度的控制或采集电路LB tcMOOODOOOOU rtoaoooooow WPDOOODOOU 和 o o oo o o o OH t Qoiooooooz A 6o:iqJ6 o o o 口 H Tooldoo0o『HSoup# X brjtoewcxFPGA设备的特色在于一个带有可配置的逻辑组块（ CLB ）阵列的可重新配置的数字架构，该阵列被外围I/O模块所环绕。
利用可编程的互连开关与接线路由，可以实现信号在 FPGA矩阵内的任意方式路由CompactRIO提供4槽和8槽机箱，可选用1百万或3百万门FPGA -H- LJL心片性能、尺寸与重量利用LabVIEW FPGA软件与可重新配置的硬件技术，您可以利用 CompactRIO构建超高性能的控制与采集系统FGPA电路是一种并行处理的、可重新配置的计算引擎，在芯片硅电路上执行您的LabVIEW 应用程序您可以在硅片上设计定制您自己的具有 25 ns定时/触发精度的控制或采集电路LabVIEW FPGA提供了大量的内置函数，可用于模拟闭环 PID控制、5阶FIR滤波器、一维查找表、线性插值、过零检测和正弦波的直接数字合成利用嵌入式RIO FPGA硬件，您可以实现超过 100 kS/s循环速率的多循环模拟 PID控制系 统可以实现循环速率高达 1 MS/s的数字控制系统，并可以以 40 MHz（ 25 ns）周期速率 的单个while循环评估布尔逻辑的多个层次 鉴于RIO核心的并行本质，添加额外的计算并 不会必然降低FPGA应用的执行速率尺寸与重量CompactRIO专为恶劣环境和较小空间的应用设计。
对于许多类似的嵌入式应用，尺寸、重 量和I/O通道密度均是关键的设计需求利用 FPGA设备的卓越性能和较小尺寸，CompactRIO能够在一个紧凑、坚固的封装中提供前所未有的控制与采集能力 4槽可重新配置的嵌入式系统尺寸为 179.6*88.1*88.1 mm（ 7.07*3.47*3.47 英寸），重量仅为 1.58 kg（3.47 lb ）对于布满32通道I/O模块的8槽系统，其通道重量密度为 9.7 g/ch（ 0.34 oz/ch）， 通道体积密度为 8.2 cm3/ch （ 0.50 in.3/ch）尺寸（4槽）179 6*08.1*801 rnm( 7.07*3.47*3.47 In.)尺寸（8槽＞274*88.1*88.1 mmC 10.79*3.47*3.47 in )重量t 4槽.典型）1.50 kQ【3.47 lb J审晕C A槽，典型）2.4S k^( 5.45 lb)遹道重呈密度（8逋道模块）387 g/ch( 1.37ozfchl邇道体祝密度C 3通道複踐）32.9 cm3/ch ( 2.01 ini3/ch>通道重量密度C 3 2通道模块）9.7 Sch ( 0.34 oz/ch)通道体积密度C艾通道模块）8.2 cm3fth C 060 in.3/chJ超高标准工业认证与评级CompactRIO是一种可重新配置的嵌入式系统，它组合了可靠、独立的嵌入式功能与适合恶 劣工业环境下操作的超高标准工业认证与评级。
模块化 CompactRIO系统适合-40~70 C（-40~158 T）的操作温度范围、 能抵抗50 g冲击并可以支持危险环境或存在爆炸危险的环境（Class l,Division 2 ）大部分I/O模块能够抵抗高达 2300Vrms瞬态隔离电压和 250 Vrms 持续隔离电压每个部件都通过了各种国际安全、电磁兼容性（ EMC ）和环境认证与评级如欲查询每个设备的工业认证与其他技术文档，敬请查阅操作指南手册请访问 http://si ne.ni .com/ma nuals/mai n/p/sn/n23:1.4796 以获得更多信息 -40~70 C（ -40~158 T）的操作温度范围 一一（模块化系统）? -20~50 C（ -4~122 T）的操作温度范围 一一（集成系统）? 高达2300 Vrms瞬态隔离电压? 50 g冲击评级? 国际安全、EMC和环境认证? 面向危险环境的 Class I,Division 2评级? 11~30VDC双电源输入、低功耗（典型功耗为 7~10W）――模块化系统? 19~30VDC单输入输入 一一集成系统CompactRIO R 系列扩展系统在此配置下，CompactRIO扩展机箱可以被连接到 PCI或PXI接口的R系列FPGA设备的数字端口。
R系列设备可以安装在任何运行 Windows或LabVIEW 实时操作系统之一的台式机或PXI计算机系统中RIO FPGA位于R系列设备上，同时 CompactRIO将R系列设备 上的单个数字端口转换为一个高性能的扩展 I/O与信号调理。
