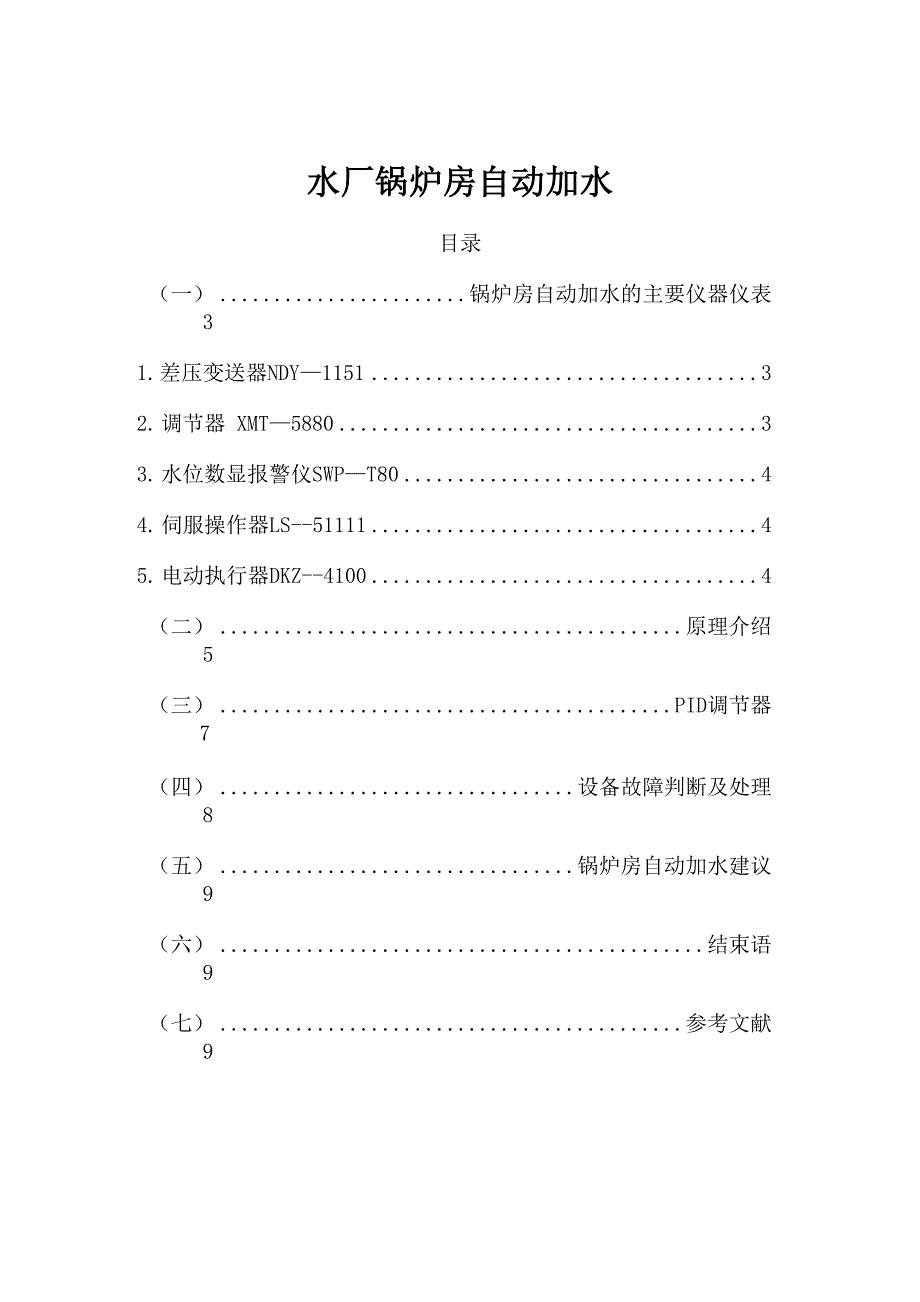

水厂锅炉房自动加水目录（一） 锅炉房自动加水的主要仪器仪表 31. 差压变送器NDY—1151 32. 调节器 XMT—5880 33. 水位数显报警仪SWP—T80 44. 伺服操作器LS--51111 45. 电动执行器DKZ--4100 4（二） 原理介绍 5（三） PID调节器 7（四） 设备故障判断及处理 8（五） 锅炉房自动加水建议 9（六） 结束语 9（七） 参考文献 9水厂锅炉房自动加水摘要:锅炉及锅炉房是供热系统中热源产生的主要设备，它将燃料的化 学能转化为热能而锅炉自动上水的控制是锅炉的重要环节之一，它 实质就是通过智能调节器对差压变送器检测的液位与设定液位的差 值进行PID调节，输出4—20mA或1—5V信号到智能操作器，由智能 操作器控制执行器的开度来实现自动上水的过程水位的高低直接影 响输气量，中水位时输气量最多，这就需要对锅炉供水精确控制，使 其供水周期最短，保证被供暖单元的供暖质量，也节省了煤资源，节 省了成本控制过程需要一系列的自动化设备，每个仪表都有它独特 的性能，而每个仪表又是整个流程的组成部分仪表有差压变送器、水位数显报警仪、调节器、伺服操作器、电动执行器。
关键词:差压变送器、调节器、伺服操作器、电动执行器（一）锅炉房自动加水的主要仪器仪表1•差压变送器NDY—1151来自双侧导压管的差压直接作用于变送器传感器的多用隔离膜 片上，该膜片将变送器分割成两个腔室，分别向两个腔室引入压力时, 传感器在两方压力共同作用下产生位移（或位移的趋势），这个位移 量和两个腔室压力差成正比，将位移量放大处理转换为二线制（指现 场变送器与控制室仪表联系仅用两根导线，这两根导线既是电源线， 又是信号线）输出的4 — 20毫安直流信号2. 调节器 XMT—5880调节器的作用是接收差压变送器检测的液位信号，将其现在的液 位和自身设定的中水位进行对比并进行PID调节，使得差压变送器检 测的液位和给定液位之差转变成4-20ma的电流信号，使加水量达到 安全运行所需的量.调节器将调节信号传给操作器调节器绿色光柱 是自动输出，红色光柱是水位计显示的水位3. 水位数显报警仪SWP—T80在工业生产过程中,它可以与各种检测仪表或传感器相配套，对 温度压力，流量，物位，机械量，成分量等进行测量,并以数字形式值显 示被测数值它还能输出数字量信号与数字计算机相联系，或输出直 流模拟量信号与相应的调节器配用。
本仪表及数字测量显示和模拟显 示于一体，经差压变送器输出的4—20毫安信号采集转换，由显示表 显示测量值4.伺服操作器LS—51111自动时，操作器接收调节器经过PID调节后输出的4-20毫安信 号（由表盘上红色光柱来显示，绿光住是反馈信号，是执行器阀位） 操作器再根据这一信号来输出控制电动执行器动作的4-20毫安来调 节执行器阀门开度，对锅炉进行上水手动时，将手动按钮按下，这 时操作器上的“增加” “减少”按钮就可直接控制电动执行器阀门的 开度，直接对锅炉进行上水避免了自动上水系统不能正常工作时, 岗位到现场开阀门上水的麻烦，可直接在控制室内通过操作器的手动 功能进行手动上水5.电动执行器DKZ—4100电动执行器是一种自动控制领域的常用机电一体化设备，主要是 对一些设备和装置进行自动操作，控制其开关和调节，代替人工作业 主要由伺服放大器和执行器两大部分组成，电动执行器是电动单元组 合仪表中的执行单元，以伺服电动机为动力的位置伺服机构DKZ电 动执行器是一个采用二相伺服电动机为原动机的位置伺服机构当输 入端有输入信号时，此信号与位置反馈信号在伺服放大器的前级进行 比较，偏差信号经放大使伺服放大器输出，驱动电机运转直至位置反 馈信号与输入信号相等为止。
二）原理介绍：双室平衡容器（简单平衡容器由正压室和负压室构成）取得差压 信号，由1151差压变送器输出标准4-20MA信号，再由水位数显报警 仪SWP—T80显示水位数据，液位计输出信号供参考观察水位情况， 水位调节器XMT-5880根据检测液位与设定液位比较从而进行PID调 节自动整定或人为整定，输出4-20MA或1-5V信号，输送给LS-51111 伺服操作器，由伺服操作器输出正反信号，再由电动执行器进行正反 动作调节，完成自动上水过程（如图1）液位变送器、调节器、操 作器、执行器的系统接线如图2所示差压变送器4—20mA信号图2锅炉自动上水系统接线原理图调节器水位数显报警仪PID调节信号伺服操作器正反转信号 4—20mA反馈信号电动执行器图1锅炉房自动上水系统图4 （正转）8 （反转）111C1]1516液位器+执行器- 21£0£2111812■Q£82917185 S6 9E8 矍 2529 作 273030 17 1813 145]71S（三） PID调节器所谓PID调节就是比例积分微分调节比例调节：是一种输出和 偏差成正比，有偏差就有输出，但是控制有余差积分调节：输出变 化速度与偏差信号值成正比，能消除余差，缺点是调节慢。
微分调节： 输出与偏差值变化流量成正比，有超前能力，但是不能独立工作在 这个锅炉自动加水系统中，在调节器中仪表进行了 PID调节，当我们 不完全了解一个系统和被控对象，或不能通过有效的测量手段来获得 系统参数时，最适合用PID控制技术对比了锅炉水位和给定的目标 值差距，尽快减小余差使之达到平衡，进行加水控制有个实践方法： 先设置P的系数，设定积分时间I为中间值（这是根据经验设定的）， 投入自动观察系统反应，看系统平衡点是否在系统平衡点220附近， 若系统稳定性不好，就再次增大P减小比例I,再观察，直到很快进 入系统平衡点，调试完成最后使P、I各增大一档，为了使系统更 稳定微分D是为误差消除提前，一般不用设定，为0或1即可这 种方法简单可靠但需要一定的现场运行经验整定时带有一定的主观 片面性四） 设备故障判断及处理1. 差压变送器：（1）零点变化 原因受温度及取压管路影响，使 零点发生偏移，造成测量压力不准处理方法：重新调整零点（2）指 示压力偏低或偏高 原因一般为取压管路堵塞，或三通阀门不严，造 成取压信号偏差处理方法：检查管路，处理堵塞点位2. 调节器：（1）仪表无显示 处理方法：①调节器所需24伏供 电电源无供电回路 ②调节器本身损坏，需更换 ③调节器显示板损 坏，需更换（2）调节器显示光柱缺笔画 处理方法：调节器显示板损 坏需更换新板3. 伺服操作器（1）伺服操作器显示乱码操作不起作用，原因单 片机死机 处理方法：将数显操作器断电，复位即可恢复（2）伺服操 作器显示正常但无伺服输出 处理方法：①检查伺服输出保险管一 般均为保险开路②检查伺服输出板，如有问题更换即可4. 电动执行器（1）电动执行器电机不动作处理方法：①检查 电源是否正常如不正常处理电源问题 ②检查电机启动电容是否正常 ③检查电机是否烧损 ④检查执行器机械部分是否存在卡死现象。
2） 电动执行器无阀位输出 处理方法：①检查执行器电源是否正常 ② 检查与机械部分联动的反馈电位器是否开路③反馈模块损坏（五）锅炉房自动加水建议对锅炉房自动加水有以下建议：在实习这段时间，我发现如果公 司需要查表，还得去现场一个表一个表的抄数据，工作效率很慢，如 果那些数据都保存在电脑里，就会很方便，直接拷贝下来这就要求 现场设备的高的自动化水平，而现在的设备离高水平的自动化还有一 定距离，所以我觉得锅炉房自动化水平有待提高，如用PLC控制现场 设备，然后连接到电脑，通过液位计传输4-20ma信号给PLC, PLC控 制执行机构的正反转，执行机构给PLC 一个位置反馈，计算机设置中水位的值，连接到PLC上这样不仅所有的数据都会得到汇总，省去 很多不必要的麻烦，而且还节省人力物力位置反馈4〜20ma执行机构开关量（正反）图3（六）结束语：通过此次实习，不仅让我学到了很多课堂上根本学不到的东西,也懂得了学习的意义，时间的宝贵每位工人师傅和同事都是我的老 师，都有我值得学习的方面要有一种平和的心态和不耻下问的精神， 不管遇到什么事都要认真，多听别人的建议，对所做的事负责在写 论文期间师傅们对我的指导与讲解，让我对仪表自动化有了更深的理解。
在各实习地点不仅学到了维护设备的知识，同时认识了很多同事, 更好地为我们今后的工作积累经验，同时感谢班长和师傅们的悉心指 导七）参考文献：调节器说明书智能数字显示控制仪说明书水位数显报警仪说明书。
