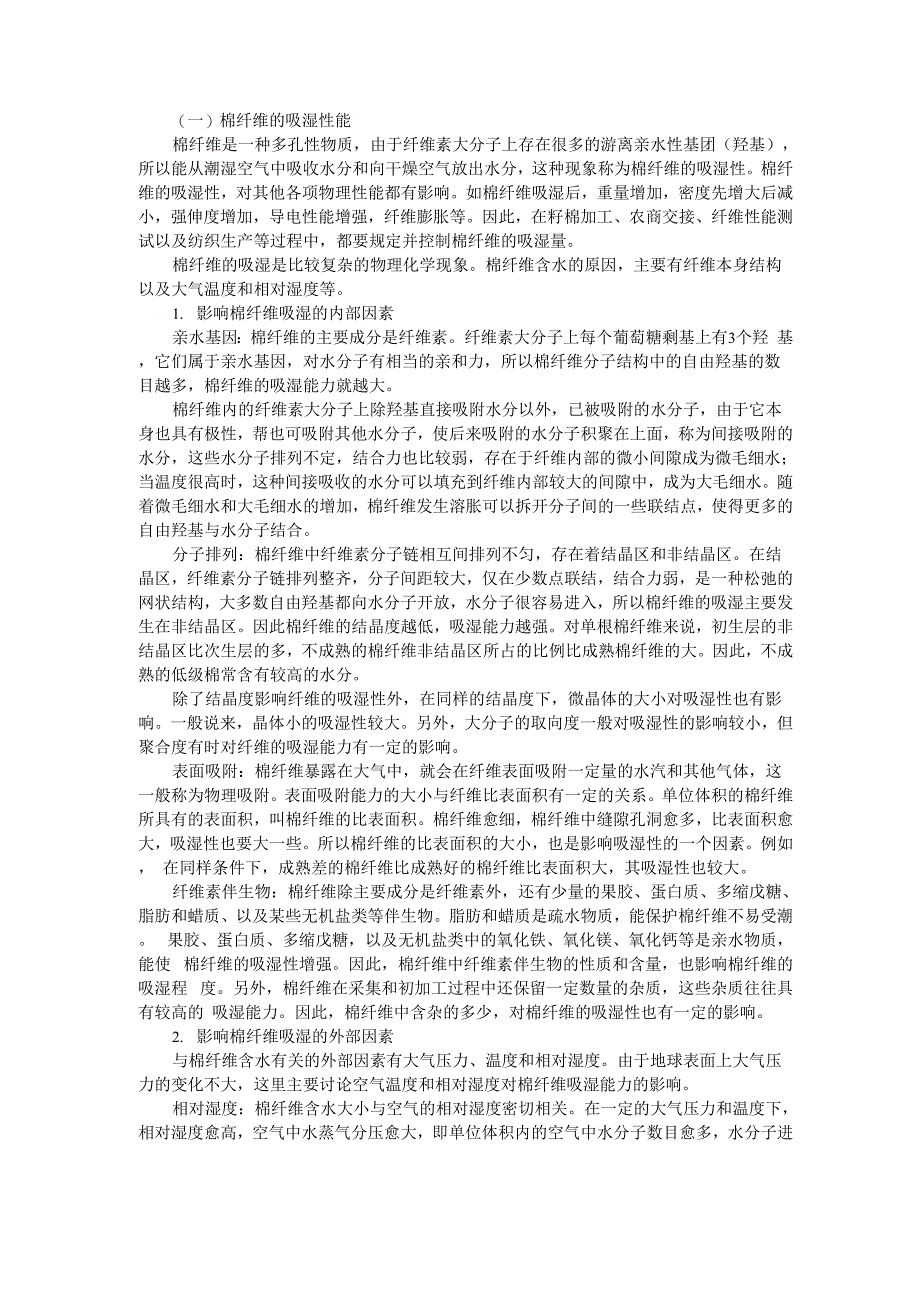

一）棉纤维的吸湿性能棉纤维是一种多孔性物质，由于纤维素大分子上存在很多的游离亲水性基团（羟基）， 所以能从潮湿空气中吸收水分和向干燥空气放出水分，这种现象称为棉纤维的吸湿性棉纤 维的吸湿性，对其他各项物理性能都有影响如棉纤维吸湿后，重量增加，密度先增大后减 小，强伸度增加，导电性能增强，纤维膨胀等因此，在籽棉加工、农商交接、纤维性能测 试以及纺织生产等过程中，都要规定并控制棉纤维的吸湿量棉纤维的吸湿是比较复杂的物理化学现象棉纤维含水的原因，主要有纤维本身结构 以及大气温度和相对湿度等1. 影响棉纤维吸湿的内部因素亲水基因：棉纤维的主要成分是纤维素纤维素大分子上每个葡萄糖剩基上有3个羟 基，它们属于亲水基因，对水分子有相当的亲和力，所以棉纤维分子结构中的自由羟基的数 目越多，棉纤维的吸湿能力就越大棉纤维内的纤维素大分子上除羟基直接吸附水分以外，已被吸附的水分子，由于它本 身也具有极性，帮也可吸附其他水分子，使后来吸附的水分子积聚在上面，称为间接吸附的 水分，这些水分子排列不定，结合力也比较弱，存在于纤维内部的微小间隙成为微毛细水； 当温度很高时，这种间接吸收的水分可以填充到纤维内部较大的间隙中，成为大毛细水。
随 着微毛细水和大毛细水的增加，棉纤维发生溶胀可以拆开分子间的一些联结点，使得更多的 自由羟基与水分子结合分子排列：棉纤维中纤维素分子链相互间排列不匀，存在着结晶区和非结晶区在结 晶区，纤维素分子链排列整齐，分子间距较大，仅在少数点联结，结合力弱，是一种松弛的 网状结构，大多数自由羟基都向水分子开放，水分子很容易进入，所以棉纤维的吸湿主要发 生在非结晶区因此棉纤维的结晶度越低，吸湿能力越强对单根棉纤维来说，初生层的非 结晶区比次生层的多，不成熟的棉纤维非结晶区所占的比例比成熟棉纤维的大因此，不成 熟的低级棉常含有较高的水分除了结晶度影响纤维的吸湿性外，在同样的结晶度下，微晶体的大小对吸湿性也有影 响一般说来，晶体小的吸湿性较大另外，大分子的取向度一般对吸湿性的影响较小，但 聚合度有时对纤维的吸湿能力有一定的影响表面吸附：棉纤维暴露在大气中，就会在纤维表面吸附一定量的水汽和其他气体，这 一般称为物理吸附表面吸附能力的大小与纤维比表面积有一定的关系单位体积的棉纤维 所具有的表面积，叫棉纤维的比表面积棉纤维愈细，棉纤维中缝隙孔洞愈多，比表面积愈 大，吸湿性也要大一些所以棉纤维的比表面积的大小，也是影响吸湿性的一个因素。
例如， 在同样条件下，成熟差的棉纤维比成熟好的棉纤维比表面积大，其吸湿性也较大纤维素伴生物：棉纤维除主要成分是纤维素外，还有少量的果胶、蛋白质、多缩戊糖、 脂肪和蜡质、以及某些无机盐类等伴生物脂肪和蜡质是疏水物质，能保护棉纤维不易受潮 果胶、蛋白质、多缩戊糖，以及无机盐类中的氧化铁、氧化镁、氧化钙等是亲水物质，能使 棉纤维的吸湿性增强因此，棉纤维中纤维素伴生物的性质和含量，也影响棉纤维的吸湿程 度另外，棉纤维在采集和初加工过程中还保留一定数量的杂质，这些杂质往往具有较高的 吸湿能力因此，棉纤维中含杂的多少，对棉纤维的吸湿性也有一定的影响2. 影响棉纤维吸湿的外部因素与棉纤维含水有关的外部因素有大气压力、温度和相对湿度由于地球表面上大气压 力的变化不大，这里主要讨论空气温度和相对湿度对棉纤维吸湿能力的影响相对湿度：棉纤维含水大小与空气的相对湿度密切相关在一定的大气压力和温度下， 相对湿度愈高，空气中水蒸气分压愈大，即单位体积内的空气中水分子数目愈多，水分子进 入棉纤维中的机会愈多，其吸湿时就愈大反之，当空气中水蒸气分压和相对湿度降低时， 棉纤维吸入的水分子又散发到空气中，其含湿量降低当空气温、湿度不变，棉纤维含湿量 达到相对平衡时，这就是棉纤维在一定温度和湿度下的最大饱和含水值。
温度：空气温度对棉纤维的吸湿能力较小在一定的大气压力和相对湿度下，当空气 和棉纤维的温度升高时，棉纤维中的水分子的热运动能和棉纤维分子的热振动能都随温度的 升高而增大，使棉纤维内水蒸气的蒸发压升高，它比空气中已成为气体的蒸汽部分压力的上 升快得多，因此水分子离开棉纤维表面的机会就会大于吸附于棉纤维表面的机会此外，存 在于棉纤维内部空隙中的液态水蒸发蒸汽压力也随着温度的上升而升高由于这些原因，在 一般情况下，随着空气和棉纤维温度的升高，棉纤维水分含量略有下降但在高温高湿的条 件下，由于棉纤维的热膨胀等原因，棉纤维水分含量反而略有增大3. 平衡回潮率与吸湿滞后性棉纤维置于一个新的大气条件下，它将立刻吸湿或放湿，经过一定时间后，它的回潮 率逐渐趋于一个稳定的值，这种现象称为吸湿平衡，所达到的回潮率称为平衡回潮率达到 吸湿平衡时，棉纤维对空气中的水汽交换并不牌静止状态，实际上是同一时间内棉纤维吸收 的水分和放出的水分在数量上接近相等，水汽交换是处于动态平衡中如果大气中水汽的部 分压力增大，使进入棉纤维中的水分子多于放出的水分子，则表现为吸湿;反之，则表现为 放湿另外，棉纤维吸湿平衡所需要的时间比放湿平衡所需要的时间短。
同样的纤维在一定的大气温湿度条件下，从放湿到平衡和从吸湿达到平衡，两种平衡 回潮率不相等，前者大于后者，这种现象叫做纤维的吸湿滞后性，也叫做吸湿保守现象由 于纤维的各种物理性能都与纤维的回潮率有关，并考虑到吸湿平衡速率快而较稳定，故在进 行棉纤维物理性能测试时，不仅需要统一在标准吸湿平衡状态下进行，还要预先进行预调湿， 即将纤维材料在较低的温度下烘燥（一般为40-50°C去湿0.5-1h），使纤维的回潮率远低于测 试所要求的回潮率，然后再在标准状态下使达到吸湿平衡回潮率，以尽量减小纤维吸湿滞后 性所造成的误差第二章棉花检验取样第一节取样原理棉花检验取样就是从一批棉花中取出一部分具有代表性的棉样供检验使用它是棉花 检验工作的第一道工序，是检验工作的基础一批棉花的数量是庞大的，要全部进行检验，不仅浪费人力、物力，浪费时间，而且 有些检验项目对棉花具有破坏性，有损棉花的使用因此，只能从待检验的棉花中抽取一部 分具有代表性的棉样进行检验，以棉样的检验结果来决定整批棉花的质量棉花检验取样一般是以一批棉花为单位进行的这一批棉花，在统计学称为总体，也 就是检验对象的全体，组成这批棉花的每个棉包即为个体。
对一个棉样来讲，这个棉样为总 体，棉样中的每根纤维为个体取样的目的就是从总体中取出若干个个体组成样本样本中 所包含的个体数称为样本容量，通常用符号n表示，总体中的个体数用符号N表示，根据 样本容量的多少，可以划分为大样本和小样本样本容量（n）与总体个体数（N）之比n/N， 称为取样比例要使得所取出的样本能代表总体性质，取样必须遵守随机原则，即完全排除主观意志 的作用，保证总体中的每个个体（或群体）被抽取作为样本的个体（或群体）的概率相同， 这种取样称为随机取样只有这样，才能根据样本的检验结果对总体作出某种判断棉花检验取样必须按随机原则进行，主要依据了概率论的大数定律和中心极限定理大数定律阐明，如果被检验的总体是由大量的相互独立的随机变量所构成，那么这些 随机变量的平均结果与个别随机变量的特征无关在一定条件下，当试验次数很大时，也就 是样本容量很大时，样本的平均值趋近于总体的平均值中心极限定理认为，如果被检验的总体是由大量相互独立的随机变量所构成，无论这 些独立的随机变量是否服从正态分布，当个体数无限增加时，随机变量之和的分布趋于正态 分布在取样过程中，遵守随机原则所得到的样本具有下述特性：随机性：表现在总体中每个个体都有相同的概率被扦取作为样本的个体。
独立性：样本的观察值是相互独立的随机变量代表性：样本中个体的分布特性与总体中个体的分布特性相同综上所述，采用随机取样获得的样本，其检验结果的平均值可代表总体但是，在实际检验过程中，样本平均值与总体真实值之间还存在着固定的不可避免的 误差，我们把这种误差称为取样误差，即随机误差取样误差的大小主要受以下因素的制约 和影响样本容量：在其他条件不变时，取样误差与样本容量成反比样本容量愈大，取样误 差就愈小；反之，取样误差就愈大总体中个体间的差异：取样误差与总体中个体间的差异大小（即总体指标的变异程度） 成正比总体中个体间差异愈大，取样误差也愈大；反之，取样误差则愈小取样方法：采用不同的取样方法取样误差也不同从总体中取样有重复取样和不重复 取样，不重复取样误差小于重复取样误差，棉花检验取样属于不重复取样在棉花检验取样 中常用的取样方式、方法有多种，取样误差各不相同，但目的只有一个，尽可能减小取样误 差，以保证样本的代表性二、棉纤维试验取样方法棉纤维试验取样与业务检验取样有较大差别，当需要了解一批棉花的内在品质，需要 通过仪器进行测试时，所进行的取样就称为棉纤维试验取样试验取样是多阶段的，通常先 要扦取批样，然后再扦取实验室样品、试验样品，最后才能获得某一项目测试所需的试验试 样。
棉纤维试验取样按照GB 6097的有关规定进行一） 批样的抽取批样就是从一批棉花中随机抽取一个相对大的样品，作为这批棉花的代表，并用来准 备实验室样品批样的数量和抽取方法可参照GB 1103的有关规定和棉花业务检验取样方 法二） 实验室样品的抽取实验室样品是从批样中抽取的，作为批样的代表送到实验室的样品每份实验室样品 的常规大小约为200-250g在测定项目较少时，可适当减少取样数量实验室样品的抽取方法和份数根据指来确定当批量在250g-1包以下时，先将批样平 铺成正方形，然后从正反两面多部位随机抽取至少100丛，每丛约2-2.5g，组成一份实验室 样品当批量较大时，通常采用对分式四分法从批样中取得实验样品；批量在100包及以下 抽取一份，101-300包抽取两份，301-500包抽取三份，500包以上抽取四份科学实验及其他方面特殊需要的取样，则根据试验目的、要求以及来样的特性，确定 取样的比例和方法三） 试验样品的抽取试验样品是指从实验室样品中抽取的具有代表性的一部分纤维，它具有足够小的数量， 以便于转变成试验试样抽取试验样品时，先将200-250g的实验样品稍加撕松混匀，在工作台上平铺成厚薄均 匀、面积约为0.25m2的正方形棉层，然后分别从正反两面各16个分布大致均匀的部分，根 据测定项目，随机抽取所需试验样品。
四） 试验试样是指从试验样品中抽取的试验一次用的纤维试验试样的数量和抽取 方法由各测试项目来决定2) DFA几何模型装配模型装配分析可行。
