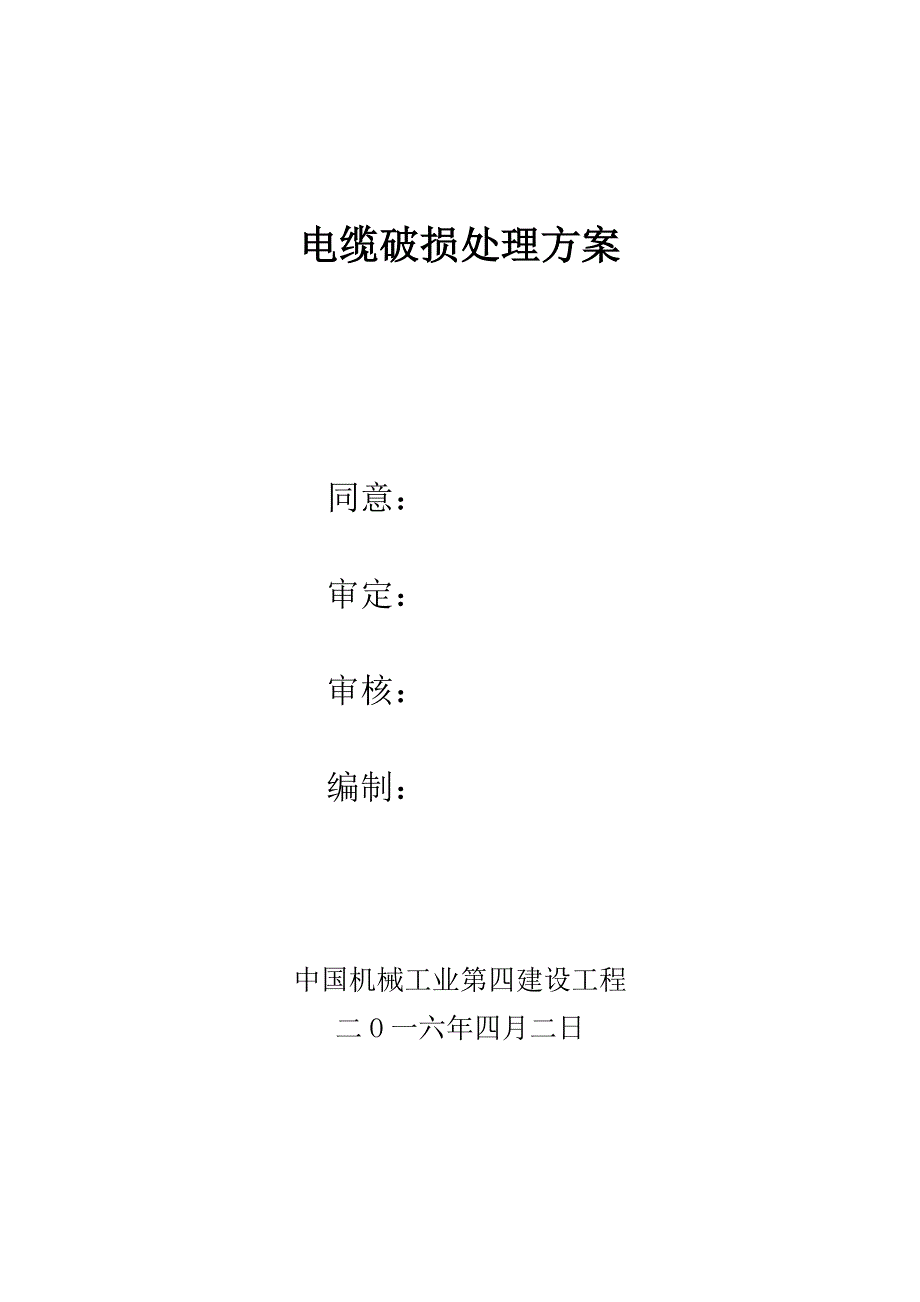

电缆破损处理方案同意：审定：审核：编制：中国机械工业第四建设工程二O一六年四月二日电缆破损处理方案一、概况：年月日早晨时许，我单位组织人力敷设三一集团珠海工业园区4.5MW分布式光伏电站由光伏生产区到配电室ZR-YJYHD-4×185+1×95低压电缆电缆总长700米，因电缆重量大，拐弯多，跨度长，电缆敷设过程中不能相互间很好配合作业电缆敷设至新桥架和老厂旧桥架交接拐弯时，电缆被新桥架底棱边划伤发觉电缆划后立即停工，对拐弯处桥架进行处理经现场查看，电缆受损部分统计以下：外皮划伤累计？处，使用人力敷设电缆，因方法不妥造成外皮和绝缘皮损伤，并未损坏电缆铜导体经过使用ZC-7 1000MΩ绝缘摇表，测得该电缆绝缘电阻值为500MΩ，说明该电缆即使外表保护层破损，但主绝缘尚好或仅仅局部损伤电缆敷设在桥架内，能够采取必需维修方法，确保电缆送电后安全运行二、编制依据：《电气装置安装工程电缆线路施工及验收规范》GB50168- 《电气装置安装工程电气设备交接试验标准》GB50150-三、维修工艺1、检验电缆导体未受损2、检验并确定电缆各部位外皮和绝缘受损情况，做出标识3、恢复绝缘和电缆外保护层4、在维修部位悬挂电缆牌，标识回路名称及维修人5、绘制维修示意图，在图上标识每个受损部位，作为以后检修依据。
四、维修方案1、对该电缆外表进行细致检验，检验范围覆盖全部700米长范围，对发觉全部外皮损伤部位，使用红色塑料带做标识，作为工人维修时标识2、对外皮受损部位进行处理在外皮开裂位置、垂直电缆敷设方向将外保护层局部切开，注意不要伤到各相绝缘层检验电缆各相绝缘是否破损3、对各相绝缘破损部位，使用塑料绝缘带搭接缠绕，厚度4层，再用防水自粘带搭接缠绕，厚度4层缠绕时，后一层塑料绝缘带和防水自粘带均应长出前一层10mm以上4、同一部位多相导体出现绝缘破损，要分别进行绝缘处理，不得将两相缠绕在一起5、处理完各相绝缘摇测电缆绝缘符合《电气装置安装工程电气设备交接试验标准》(GB50150-)要求6、整理电缆，具体做法：将原电缆护套梳理平顺，使用白布带将其紧密地缠绕，便于外防护层包扎7、恢复电缆外保护层，具体做法：使用塑料绝缘带缠绕2层，接着使用防水自粘带缠绕4层，最终再使用塑料绝缘带缠绕4层外保护层缠绕时，后一层塑料绝缘带和防水自粘带均应长出前一层20mm以上8、缠绕时需要注意问题有：1）缠绕时搭接宽度控制在1/2左右2）需将绝缘带用力绷紧缠绕，绝缘带不得打褶2）缠绕第一层时，确保将破损部位全部覆盖3）缠绕时后一层时比前一层沿着电缆延长米方向两端依次长出、完全覆盖。
4）处理完成部位，用尼龙扎带绑上电缆牌，作为受损维修过标识9、再次摇测整个电缆绝缘电阻，符合《电气装置安装工程电气设备交接试验标准》(GB50150-)要求10、将电缆桥架盖板敷设完成，绑扎牢靠，降低雨雪水对电缆浸泡11、检验该电缆前端负荷开关过流动作、漏电动作无异常对该电缆送电试运行，亲密注意电缆运行情况12、当出现漏电、过负荷等造成回路跳闸，需检测电缆绝缘有没有异常，排除此次维修问题13、整个维修过程在业主或监理监督下完成五、电缆维修方法示图1、电缆截面示意图2、塑料带及自粘带缠绕搭接示意图3、导体绝缘缠绕覆盖示意图六、电缆维修部位示意图配电室屋顶光伏电缆受伤区域米范围内七、维修施工组织机构项目责任人：技术责任人：施工员：安全员：作业组长：电缆绝缘测试人：八、安全、质量及文明施工：1、施工前均做安全技术交底，对作业人员进行岗前五项准入评价，合格后上岗2、电工作业持证上岗，严格遵守安全操作规程3、绝缘测试严格实施试验要求，电缆两端警示、隔离，专员监护，避免绝缘摇测电压对人员造成伤害4、绝缘测试严格实施试验要求，完成绝缘测试后，对电缆充足放电5、绝缘测试严格实施试验要求，绝缘测试人员穿绝缘鞋、带绝缘手套，保持工装及手套干燥。
6、作业人员上下桁架，穿防滑鞋，临边作业系好安全带7、维修时保持电缆表皮干燥；雨雪及大风天气，不进行户外电缆维修施工8、绝缘测试不合格不得送电9、施工过程产生垃圾立即回收10、在处理电缆维修完成并检验合格前，不得将电缆接入配电柜11、电缆外皮或绝缘损伤部位较长，不利于局部处理，对受损尤其严重部位，加强绝缘带缠绕，合适增加缠绕层数到150%12、电缆部分受损部位在下桁架、进入配电室垂直部位或穿保护管部位，需要将电缆抽出，放置到平整位置进行处理，再穿入13、整改及预防方法：在类似电缆施工工程中，严格实施《电气装置安装工程电缆线路施工及验收规范》（GB50168-）相关要求 作业前加强作业人员教育，进行技术质量交底，关键关注电缆保护，不使用机械牵引方法敷设电缆，拐弯处安装滑轮保护电缆不受损，电缆敷设时环境温度、弯曲半径大于符合规范要求九、施工资源计划1、关键施工工器具计划：爬梯1个安全带10副绝缘表1只（ZC-7 1000MΩ）万用表1只绝缘手套2副电工工具5套2、关键施工材料计划：绝缘塑料带50盘绝缘自粘带40盘白布带10盘3、关键人力计划：管理人员3人安装电工5人。
