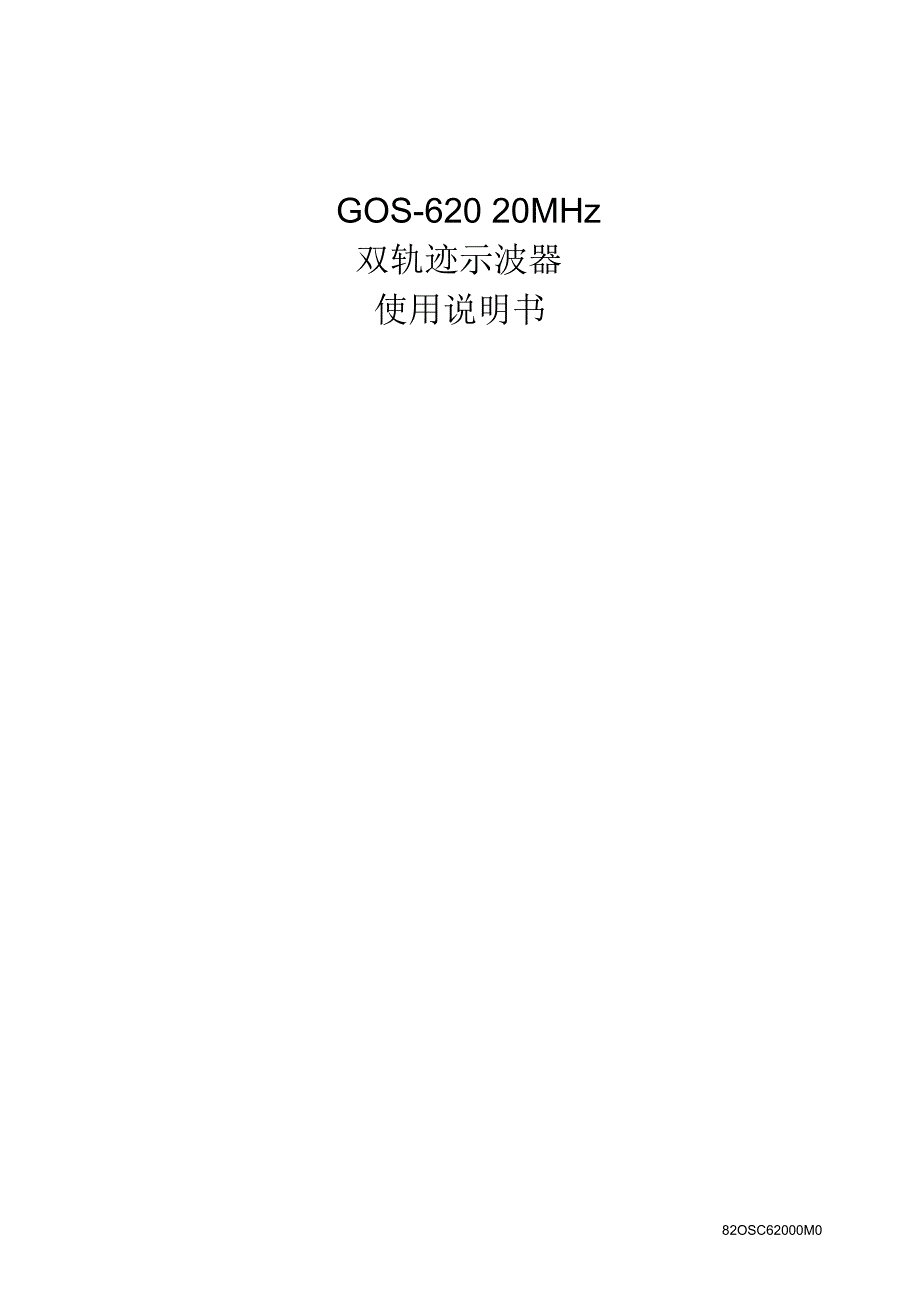

82OSC62000M0 GOS-620 20MHz 双轨迹示波器使用说明书GOS-620 p . i目录1. 概述 . 1 1.1 简介 . 1 1.2 特点 . 1 2. 规格 . 2 3. 使用前应注意事项 . 4 3.1 拆除包装 . 4 3.2 检查电源电压 . 4 3.3 操作环境 . 4 3.4 设备放置 . 4 3.5 CRT亮度. 4 3.6 输入端子耐压 . 4 4. 操作方法 . 5 图 4-1 GOS-620前面板 . 5 4.1 前面板说明 . 5 CRT显示屏 . 5 VERTICAL 垂直偏向 . 5 TRIGGER触发. 6 水平偏向 . 7 其它功能 . 7 4.2 后面板说明 . 7 AC 电源输入电路 . 7 4.3 单一频道基本操作法 . 8 4.4 双频道操作法 . 8 4.5 ADD 之操作 . 9 4.6 触发 . 9 (1) MODE(触发模式 )功能说明 . 9 (2) SOURC触发源功能说明 . 10 (3) TRIG LEVEL(触发准位 )及 SLOPE( 斜率 )功能说明 . 10 (4) TRIG. ALT(交替触发 )功能说明 . 11 4.7 TIME/DIV 功能说明 . 11 4.8 扫描放大 . 11 4.9 X-Y 模式操作说明 . 12 4.10 探棒校正 . 12 4-11 DC BAL 的调整 . 13 5. 保养维护 . 13 5.1 更换保险丝 . 13 5.2 切换电源电压 . 13 5.3 清洁机身 . 13 p. ii GOS-620安全标志及警语以下的安全标志及警语可能会出现于本说明书中或产品上: !警告提醒您在某些情况下或操作不当时会造成人身伤害甚至致命。
注意提醒您在某些情况下或操作不当时可能会损坏本产品或其它设备危险! 高电压注意! 请参考说明书保护性接地端子接地端子在英国使用时之特别注意事项!注意本仪器导线之安装必须由专业技术人员执行警告本仪器务必良好接地重要提示本仪器引线中的电线皆依照下图分别以不同颜色标示: 主要导线内电线的颜色可能与您的仪器或插头上所标示的颜色不同此时请根据下列步骤操作: 黄色或绿色电线应和接地端子连接接地端子旁通常会印有英文字母 E 或地线标志也可能被涂成绿色或黄绿色相间蓝色电线必须和印有英文字母N 或涂成蓝或黑色的端子连接褐色电线所连接的端子应有英文字母L 或 P 的记号或者被涂成褐色或红色若有任何疑问请参阅使用说明书或洽询本仪器供货商本仪器必须安装一适当且通过检验的HBC 主保险丝有关适用于本仪器的保险丝功率表请参考仪器后面板或使用手册之说明一般而言 0.75mm2的电缆必须配合3A 或 5A 的保险丝较大的导体通常则要用13A 的保险丝须视电源线连接方法而定若需更换任何模块化的主连接器时请务必先取出保险丝及保险丝容器并在妥善处理后即刻丢弃因为装有裸露电线的插头一旦接上有电的插座将造成极大的灾害重新连接任何电线时请务必依照上列说明进行。
绿色 /黄色蓝色褐色: 地线 E : 中性线 N : 火线 L GOS-620 p.1 1. 概述1.1 简介感谢您选用固纬电子测试仪器GOS-620是频宽从 DC至20MHz(-3dB)的可携带式双频道示波器灵敏度最高可达1mV/DIV并具有长达 0.2uSec/DIV的扫描时间放大10倍时最高少扫描时间为 100nSec/DIV本示波器采用内附红色刻度线的直角阴极射线管可获得精确的量测值本示波器坚固耐用不仅易于操作更具有高度可靠性1.2 特点1) 高亮度高加速电压的阴极射线管阴极射线管是采用2KV 高加速电压来达到强电子束传输并具有高亮度特性即使在高扫描速度时亦可显示清晰的轨迹2) 宽频带高灵敏度频宽高达 DC20MHz(3dB)并且提供 5mV/DIV(或放大 5 倍时 1mV/DIV)的高灵敏度特性频率于 20MHz 时可获得稳定的同步触发3) 交替触发当观查 2 个不同讯号源的波形时可交替触发获得稳定的同步4) TV 同步触发内附 TV 同步分离电路可清楚观测TV-V 及 TV-H 视频信号5) CH1 讯号输出于后面板上之CH1 讯号输出端子可以作为频率计数之用或连接至其它仪器配合使用。
6) Z 轴输入提供 Z 轴输入时间或频率标记讯号来作为亮度调变正向讯号将使轨迹遮没变暗7) X-Y 设定 X-Y 模式时本示波器可成为X-Y 示波器 CH1 可作为水平偏向 (X-AXIS)CH2可作为垂直偏向 (Y-AXIS) GOS-620p.2 2. 规格机型规格GOS-620 20MHz示波器垂直系统灵敏度5mV 5V/DIV, 以 1-2-5顺序共 10 文件灵敏准确度 3%, ( 5 MAG: 5%) 频宽DC20MHz (5 MAG. DC7MHz) AC 耦合 :最低限制频率10Hz (频响于 -3dB时, 参考频率为100kHz, 8DIV) 上升时间约 17.5nS (5 MAG.约 50nS) 输入阻抗约 1M ohm / 约 25pF 方波特性过激量 : 5% (在 10mV/DIV 档位时 ) 其它失真度及其它檔位: 上项数值加5% DC 平衡漂移可从面板上调整线性度当在刻度线中央的2DIV 波形垂直移动时振幅变化1000:1 20MHz 时 30:1(在 5mV/DIV 档位时 ) CH1 信号输出于 50 ohm终端时约 20mV/DIV 以上频率为50Hz5MHz 以上CH2 INV 平衡平衡点变化 : 1DIV ( 参考值在中央刻度线) 触发系统触发源CH1,CH2,LINE,EXT (CH1 及 CH2 仅可在垂直模式为DUAL 或 ADD 时选用。
在 ALT模式中按下TRIG.ALT 钮, 即可交替触发两个不同的信号来源) 耦合AC:20Hz20MHz 极性+/灵敏度20Hz 2MHz:0.5DIV,TRIG-ALT:2DIV,EXT:200mV 2MHz20MHz:1.5DIV,TRIG-ALT:3DIV,EXT:800mV TV:同步脉波 1DIV (EXT:1V) 触发模式AUTO : NORM : TV-V : TV-H : 无触发输入信号时以自由模式扫描(适用于 25Hz或更高频之重复信号) 无触发信号时轨迹将处于预备(Ready) 状态而不会显示观测 TV 垂直讯号观测 TV 水平讯号EXT 触发信号输入输入阻抗最大输入电压约 1M ohm / 约 25pF 300V (DC+AC peak)AC : 频率小于 1kHz GOS-620 p.3 机型规格GOS-620 20MHz示波器水平系统扫描时间0.2 Sec 0.5Sec/DIV, 依 1-2-5顺序共 20文件扫描时间准确度3% 可变扫描时间控制面板显示值的1/2.5 扫描放大倍率10倍 (最高扫描时间为100nSec/DIV) 10MAG 扫描时间准确度5% (20nSec&50nSec 未校准 ) 线性度3%, 10MAG: 5% (20nSec&50nSec 未校准 ) 10MAG 导致之位移在 CRT显示屏中央2DIV 以内X-Y 模式灵敏度与垂直轴相同(X 轴为 CH1 输入信号 ; Y 轴为 CH2 输入信号 ) 频宽DC500kHz X-Y 轴相位差DC50kHz时 3% Z 轴灵敏度5Vp-p (输入正信号时轨迹会变暗) 频宽DC2MHz 输入阻抗约 47k ohm 最大输入电压30V (DC+AC peak, AC 频率1kHz) 校正电压波形正向方波频率约 1KHz 工作周期比48:52以内输出电压2Vp-p 2% 输出阻抗约 1k ohm CRT 型式内附刻度线之6 吋直角型磷光质P31 加速电压约 2KV 有效屏幕尺寸8 10 DIV (1DIV = 10mm 或 0.39in) 轨迹旋转可调整适用电源电压AC 115V, 230V 15% (可自行选择 ) 频率50Hz 或 60Hz 功率消耗约 40VA, 35W (Max.) 操作环境适用地点室内适用海拔高度达 2000公尺安全规格之温度10 C35 C 或 50 F95 F 操作作温度0 C40 C 或 32 F104 F 相对湿度最高 85%RH (非凝结状态 ) 安装等级II污染程度2 储存温度及湿度-10 C70 C, 70%RH (最高 ) 机身尺寸310(宽) 150(高) 455(深) mm 重量约 8 公斤 或 17.6磅附件电源线 1 使用手册 1 探棒 2 GOS-620p.4 3. 使用前应注意事项为延长本示波器使用年限请仔细阅读下列说明并谨慎操作。
3.1 拆除包装本示波器在出厂前已通过严密的检验与测试以确保其品质因此收到本示波器后请尽速拆开包装并检查是否在搬运途中造成损坏若发现任何不正常情况请即刻通知送货者或经销商3.2 检查电源电压本示波器适用于下表所列之电压范围请将电压选择插头插入后面板上适当的电压插槽在接通电源之前请务必确认本仪器已设定成目前所使用的电压若电压设定不同将导致本仪器损毁使用不同电源电压时请依照下表更换适当的保险丝: !警告为避免触电危险本仪器必须良好接地电压AC 115V AC 230V 适用范围97132V 195250V 保险丝T 0.63A 250V T 0.315A 250V !警告为避免造成伤害更换保险丝之前请先拔出电源插头3.3 操作环境本示波器适用温度为0 C40 C (或 32 F104 F)若在此温度范围之外的环境中使用本仪器可能导致电路损坏此外请勿将本仪器置放于磁场或电场附近以免造成误差3.4 设备放置本仪器机壳上之散热孔应保持良好的通风环境假如不在指定的环境下使用可能会造成仪器受损3.5 CRT 亮度不要将波形轨迹调得太亮或将光点长时间停驻一处因为过高的亮度可能使您的眼睛疲劳并且会永久性地损坏显示屏。
3.6 输入端子耐压下表所列为本示波器及探棒输入端子所能承受的最大电压请勿使用高于该范围的电压以免仪器受损输入端子CH1, CH2 EXT TRIG. IN 探棒Z 轴最高适用电压300V (DC+AC peak) 300V (DC+AC peak) 600V (DC+AC peak) 30V (DC+AC peak) !注意为避免损坏仪器请勿使用过高的电压最大输入电压的频率必须小于1kHzGOS-620 p.5 4. 操作方法图 4-1 GOS-620前面板4.1 前面板说明CRT 显示屏2INTEN : 轨迹及光点亮度控制钮3FOCUS : 轨迹聚焦调整钮4TRACE ROTATION : 使水平轨迹与刻度线成平行的调整钮6POWER : 电源主开关压下此钮可接通电源电源指示灯5会发亮再按一次开关凸起时则切断电源3 3FILTER : 滤光镜片可使波形易于观察VERTICAL垂直偏向722VOLTS/DIV : 垂 直 衰 减 选 择钮以此钮选择CH1 及 CH2 的输入信号衰减幅度范围为5mV/DIV5V/DIV 共 10檔1018AC-GND-DC : 输入信号耦合选择按键组AC : 垂直输入信号电容耦合，截止直流或极低频信号输入。
GND : 按下此键则隔离信号输入，并将垂直衰减器输入端接地，使之产生一个零电压参考信号DC : 垂直输入信号直流耦合，AC 与 DC 信号一齐输入放大器8CH1(X)输入: CH1 的垂直输入端在X-Y 模式中为X 轴的信号输入端921VARIABLE : 灵敏度微调控制至少可调到显示值的1/2.5在 CAL 位置时灵敏度即为档位显示值当此旋钮拉出时(5 MAG 状态 ) 垂直放大器灵敏度增加5倍GOS-620p.6 20CH2(Y)输入: CH2的垂直输入端在X-Y 模式中为Y 轴的信号输入端1119POSITION : 轨迹及光点的垂直位置调整钮14VERT MODE : CH1及 CH2选择垂直操作模式CH1: 设定本示波器以CH1单一频道方式工作CH2: 设定本示波器以C。
