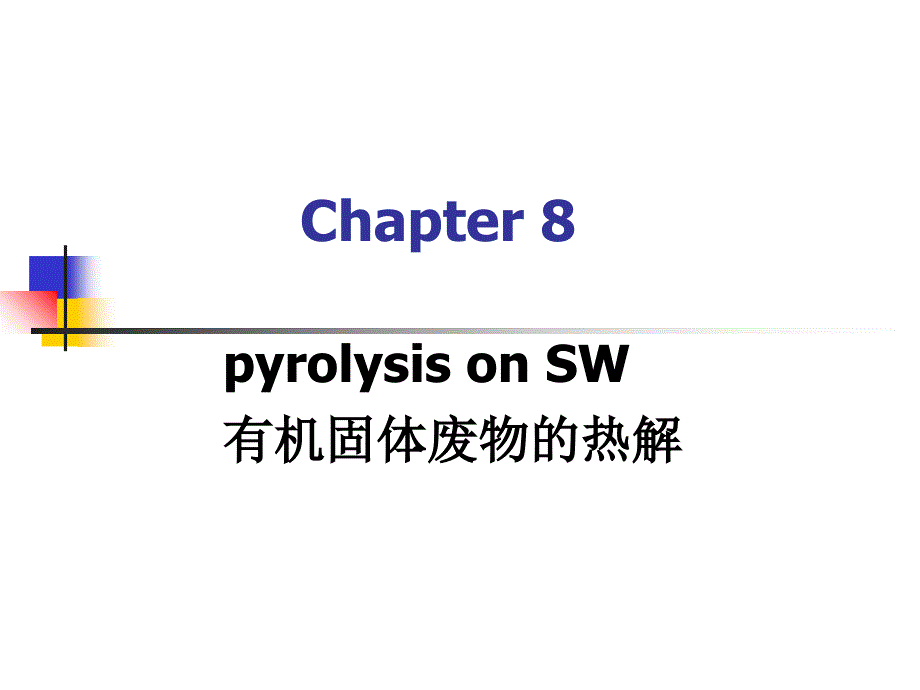

单击此处编辑母版标题样式,,单击此处编辑母版文本样式,,第二级,,第三级,,第四级,,第五级,,,*,Chapter 8,,,pyrolysis on SW,,有机固体废物的热解,,固体废物热解处理,热解,,原理,热解定义及特点、热解过程及产物、有机固体废物热解机理,热解,,工艺,热解工艺分类,典型固体废物的热解,城市生活垃圾的热解、废塑料的热解、污泥的热解、废橡胶的高温热解、农林废弃物的热解,,,热解是一种古老的工业化生产技术,,——,煤的干馏，重油和煤炭的气化，木炭烧制,,,,,a full-scale MSW pyrolysis system was built in the United, California, shut down after only two year of operation,,Sec.1 general statement,,热解,是把有机固体废物在无氧或缺氧条件下加热分解的过程该过程是一个复杂的化学反应过程包括大分子的键断裂，异构化和小分子的聚合等反应，最后生成各种较小的分子通式如下：,,,有机固体废物,热解,(H,2,、,CH,4,、,CO,、,CO,2,等,),气体＋,(,有机酸、焦油等,),有机液体＋碳黑＋炉渣,,,采用热解法生产气体燃料是使有机固体废物在,800,～,1000℃,的温度下分解，最终形成含,H,2,、,CH,4,、,CO,等气体燃料。
热值（,KJ/m3,）,,一氧化碳,12636,,氢,12761,,甲烷,39749,,乙烷,69639,,乙烯,63510,,乙炔,58464,,,资源化的途径之一,,固体废物的热解与焚烧相比有以下优点：,,(1),可以将固体废物中的有机物转化为以,燃料气、燃料油和炭黑,为主的贮存性能源,,(2),由于是,缺氧分解,．排气量少，有利于减轻对大气环境的二次污染；,,(3),废物中的硫、重金属等,有害成分大部分被固定,在炭黑中；,,(4),由于保持,还原,条件，,Cr,3+,不会转化为,Cr,6+,；,,(5),NO,x,的产生量少1,固体废物热解处理,热,,解,,与,,焚烧,,比较,需氧,,放热,,二氧化碳、水,,就地利用,,二次污染大,无氧或缺氧,,吸热,,气、油、炭黑,,贮存或远距离运输,,二次污染较小,热裂解,焚烧,氧需求,氧需求,能量,产物,利用,污染,生物质、塑料类、橡胶等,Comparation on the combustion and the pyrolysis,,1,固体废物热解处理,热,,,解,,,的,,,特,,,点,铬,Ⅲ,不转为,Ⅵ,NO,x,产,,量少,转为可贮,,存性能源,排气量小,硫、重金,,属等大都,,被固定,,热解所得燃料气有两个作用：,,一是把热解气体直接送入二级燃烧室燃烧，用于生产蒸汽和预热空气；,,二是通过净化，冷凝除烟尘、水、残油等杂质，生产出纯度较高的气体燃料，以备它用。
所生产的气体燃料的性质因废物的种类、热解方法而异热值一般为,4186,～,9302kJ/m3,热解法生产液体燃料是使有机固体废物在,500,～,600℃,的温度下分解，最终形成含有乙酸、丙酸、乙醇、焦油等的液体燃料热解产生的燃料油是具有不同沸点的各种油的混合物，含水焦油比较多，精制后方能得到热值较高的燃料油热值一般为,29302kJ/L,左右,美国：微生物学、热化学两条技术路线,热化学：,,(1),以产生热、蒸汽、电力为目的的燃烧技术；,,(2),以制造中低热值燃料气、燃料油和炭黑为目的的热解技术；,,(3),以制造中低热值燃料气或,NH,3,、,CH,3,0H,等化学物质为目的的气化热解技术,,(4),以制造重油、煤油、汽油为目的的液化热解技术,,生物能热化学转换系统,,,,在欧洲．主要根据处理对象的种类、反应器的类型和运行条件对热解处理系统进行分类，研究不同条件下反应产物的性质和组成，尤其重视各种系统在运行上的特点和问题日本有关城市垃圾热解技术的研究是从,1973,年实施的,star Dust”80,计划开始的．该计划的中心内容是利用,双塔式循环流化床对城市垃圾中的有机物进行气化,。
随后．又开展了利用单塔式流化床对城市垃圾中的有机物液化回收燃料油的技术研究国际上早期对热解技术的开发：,,以,美国,为代表的，以,回收贮存性能源,(,燃料气、燃料油和炭黑,),为目的；成分复杂需要配套前处理＋低熔点物质＋有害物质的混入,——,城市垃圾直接热解回收燃料实现工业化生产方面并没有取得太大的进展以,日本,为代表的，减少焚烧造成的二次污染和需要填埋处置的废物量，以,无公害型处理系统,的开发为目的与此相对，将热解作为,焚烧处理的辅助手段，,利用热解产物进一步燃烧废物，在改善废物燃烧特性、减少尾气对大气环境造成二次污染等方面、许多工业发达国家已经取得了成功的经验废塑料,,高热值,——,焚烧,——,损伤焚烧设备；,,焚烧产物,——,二噁英的主要来源,,所以，各国制定,……,限制大量焚烧废塑料,,,——,塑料热解制油技术的发展,,,Sec.2 principle and technique on pyrolysis,热解原理及方法,,1,、,Definition,热解的定义,,热解在英文中使用“,pyrolysis”,一词．在工业上也称为,干馏,它是将有机物在,无氧或缺氧状态,下,加热,，使之,分解,为：,,①以氢气、一氧化碳、甲烷等低分子碳氢化合物为主的可燃性气体；,,②在常温下为液态的包括乙酸、丙酮、甲醇等化合物在内的燃料油；,,③纯碳与玻璃、金属、土砂等混合形成的炭黑,,,的化学分解过程,。
最经典定义：斯坦福研究所的,J,．,Jones,（,Stanford Research Institute,，,SRI),提出的：,“在不向反应器内通入氧、水蒸气或加热的一氧化碳的条件下，通过,间接加热,使含碳有机物发生,热化学分解,，生成燃料,(,气体、液体和炭黑,),的过程”,2,、,Process and products of pyrolysis,热解过程及产物,有机物的热解反应可以用下列通式来表示：,上述反应产物的收率取决于,原料的化学结构、物理形态和热解的温度及速度2,固体废物热解处理,热解过程及产物,有机固体废物 气体（,H2,、,CH4,、,CO,、,CO2,）,,+,有机液体（有机酸、芳烃、焦油）,+,固体,(,炭黑、灰,),3(C,6,H,10,O,5,) 8H,2,O+C,6,H,8,O,（可燃油）,+2CO+2CO,2,+CH,4,+H,2,+7C,大分子键断裂、异构化和小分子聚合,,废物组成、裂解温度、催化剂等,Eg.,纤维素分子裂解,,,Shafizadeh,等人对纤维素的热解过程进行了较为详细的研究后．提出了用下图描述纤维素的热解和燃烧过程。
在热解过程中，其中间产物存在,两种变化趋势：由大分子变成小分子直至气体的裂解过程；由小分子聚合成较大分子的聚合过程分解是从脱水开始的：如两分子苯酚聚合脱水；其次是脱甲基或脱氢、生成水与架桥部分的分解次甲基键进行反应生成,CO,和,H2,温度再高时，生成的,芳环化合物再进行裂解、脱氢、缩合、氢化等反应反应没有明显的阶段性，许多反应是交叉进行的，,热解总的反应方程式,可表示为：,,有机固体废物,加热,高中分子有机液体（焦油和芳香烃）+低分子有机液体+多种有机酸和芳香烃+炭渣+,CH,4,+H,2,+H,2,O +CO+CO,2,+NH,3,+H,2,S+HCN,,——,热解产物,可燃气,主要包括,C,1-5,的烃类、氢和,CO,气体,；,,液态油,主要包括,甲醇、丙酮、乙酸、,C,25,的烃类,等液态燃料固体燃料,主要,含纯碳和聚合高分子的含碳物,废物类型不同，热解反应条件不同，热解产物有差异但产生可燃气量大，特别是温度较高情况下，废物有机成分的,50%,以上都转化成气态产物热解后，减容量大，残余碳渣较少2,固体废物热解处理,热,,,解,,,动,,,力,,,学,,——,热解过程控制,（1）,温度变化对产品产量、成分比例有较大的影响,。
是最重要的控制参数在,较低温度,下，,油类,含量相对,较多,随着,温度升高,，许多中间产物也发生,二次裂解,，,C,5,以下分子及,H,2,成分增多,，,气体产量与温度成正比增长，各种有机酸、焦油、碳渣相对减少,气体成分：,温度升高,，脱氢反应加剧，,H,2,含量增加,，,C,2,H,4,、C,2,H,6,减少,；,低温时,，,CO,2,、CH,4,等增加，,CO,减少,高温阶段，,CO,逐渐增加,2）,加热速率,对,产品成分,比例影响较大一般，在,较低和较高的加热速率,下热解产品,气体含量高,3）废料在反应器中的,保温时间,决定了,物料分解转化率,保温,时间长,，,分解转化率高,，,热解充分,，但,处理量少,；,,保温时间,短,，,,则热解,不完全,，但处理量,高,4）,废物成分,：,有机物成分,比例大，热值高，可热解性较好，产品热值高，可回收性好，残渣少；,含水率低,，干燥耗热少，升温到工作温度时间短；,较小的颗粒尺寸,促进热量传递，保证热解过程的顺利进行5）,反应器类型：,一般,固定燃烧床处理量大，而流态燃烧床温度可控性好,气体与物料,逆流,行进，,转化率,高，,顺流,行进可,促进热传导，加快热解过程,。
热解反应所需的,能量取决于,各种产物的,生成比,，而生成比又与,加热的速度、温度及原料的粒度有关低温低速,——,重新结合成热稳定性固体,——,固体产率增加,,高温高速,——,全面裂解,——,气态产物增加,,粒度大物料,——,均匀需时长,——,二次反应多,,,,,固体废物热解,是否得到高能量产物,，取决于原料中,氢转化,为,可燃气体与水的比例,,美国城市垃圾的典型化学组成为,C,30,H,48,N,0.5,S,0.05,，其,H,／,C,值低于纤维索和木材质．,,日本城市垃圾的典型化学组成为,C,30,H,53,N,0.34,S,0.02,Cl,0.09,其,H,／,C,值高于纤维素一般的固体燃料，剩余,H/C,值均在,0,～,0.5,之间,美国城市垃圾的该,H,／,C,值位于,泥煤和褐煤,之间；,,日本城市垃圾的该,H/C,值则高于所有固体燃料,,——,垃圾中,塑料含量较高,从氢转换这一点来看．甚至可以说城市垃圾优于普通的固体燃料但在,实际过程,中，还同时发生其他产物的生成反应，不能以此来简单地评价城市垃圾的热解效果Kaiser,等人曾对城市垃圾中各种有机物进行过实验室的间歇实验，得到的气体产物组成，随热解操作条件的变化而变化,,,3.,plastic pyrolysis,废塑料热解原理,废塑料的种类：聚乙烯,(PE),、聚丙烯,(PP),、聚苯乙烯,(Ps),、聚氯乙烯,(PVC),、酚醛树脂、脲醛树脂、,PET,、,ABS,树脂等。
PE,、,PP,、,PS,、,PVC,等热塑性塑料当加热到,300,～,500℃,时，大部分分解成,低分子碳氢化合物,，特别是,PE,、,PP,、,PS,其分子构成中只包括碳和氢，热解过程中不会产生有害气体，是,热解油化的主要原料,PVC,在加热到,200℃,左右时开始发生脱氯反应，进一步加热发生断链反应酚醛树脂、脲醛树脂等热硬性塑料则不适合作为热解原料PET,、,ABS,树脂等在其分子构造中含有氮、氯等元素，热解过程中会产生有害气体或腐蚀性气体，也不适宜作为热解原料塑料裂解过程,以聚烯烃类塑料为例，,,直链碳氢化合物,——,熔融软化,为液体,——,低分子碳氢化合物,,(,碳链范围约为,1,～,44,),再通过,合成沸石催化剂,——,分子量更小的碳氢化合物此图是碳链范围为,4000,～,12000,的聚乙烯,(PE),在常压、,450℃,条件下热解所得油品的相对分子质量分布图,一步热解得到的产物，其相对分子质量均匀分布在,C1~C44,之间，冷凝后得到的油品中含有大量,石蜡、重油和焦油,成分，常温下发生固化，,难以作为液体燃料,使用 而将热解产物进一步与催化剂发生接触反应后得到的产品，其相对分子质量约为,C1~C20,，在常温下得到汽油和煤油馏分混合的较高品位的,燃料油和燃料气,,,,,,日本桥本健治 热重变化,,,,,4. classification on,preformance,热解工艺分类,一个完整的热解工艺包括,进料系统、反应器、回收净化系统、控制系统,几个部分。
其中，反应器部分是整个工艺的核心，热解过程在其中发生，其类型决定了整个热解反应的方式以及热解产物的成分3,固体废物热解处理,热,,解,,工,,艺,,分类,是否生成炉渣,渣造型和非造渣型,热解、燃烧位置,单塔式和双塔式,产物物理形态,气化方式、液化方式、炭化方式,热解炉结构,固定床、移动床、流化床和旋转炉,热解温度不同,高温热解、中温热解、低温热解,供热方式,直接加热 、间接加热,,,1、按反应器的类型可分为,：固定床反应器、流化态燃烧床反应器、反向物流可移动床反应器等2、按供热方式的分类,：,(1),直接加热法,：供给被热解物的热量是被热解物部分直接燃烧或者向热解反应器提供补充燃料时所产生的热2),间接加热法,：是将被热解的物料与直接供热介质在热解反应器（或热解炉）中分离开来的一种方法可利用干墙式导热或一种中间介质来传热（热砂料或熔化的某种金属床层）3、在实际生产中的分类方法,（1）按照,生产燃料的目的,分：,,①,热解造油：,一般采用500,℃,以下的温度，在隔氧条件下使有机物裂解，生成燃油②,热解造气：,将有机物在较高温度下转变成气体燃料，通过对反应温度、加热时间及气化剂的控制，产生大量的可燃气，经净化回收装置加以利用或贮存于罐内。
2）按,热解过程控制条件,分,,①,高温分解,：固体有机废物在,绝氧,的条件下,加热,分解的过程，是一种严格意义上的热解过程②,气化,：指供给一定量,空气、氧、水蒸气,进入反应器，使,有机废物部分燃烧,，整个热解过程可以自动连续进行，而无需外热供应气化过程产物中,气体成分比例大，但热值相对较低5. Reactor,热解反应器,1、固定床反应器（固定燃烧床反应器）,,热量由废物燃烧部分燃烧所提供；逆流式物流方向，停留时间长，保证了废物最大程度地转换成燃料；因气体流速相应较低，产生气体中夹带的颗粒物质也比较少，减少了对空气污染的潜在影响但存在一些技术难题，如有,,粘性的燃料需要进行预处理；,,使其燃烧时不结成饼状由于反应器内气流为上行式，,,温度低，含焦油等成分多，,,易堵塞气化部分管道典型的固定燃烧床反应器,,2、流化床反应器（流态化燃烧床反应器）,在流化床中，气体与燃料同流向相接触；反应器中气体流速高到可以使颗粒悬浮，使得固体废物颗粒分散，反应性能更好，速度快此工艺要求废物颗粒本身可燃性好；温度应控制在避免灰渣熔化的范围内，以防灰渣融熔结块适应于,含水量高或波动较大的废物燃料，且设备尺寸比固定床小，但热损失大，气体中带走大量的热量和较多地未反应的固体燃料粉末。
3、旋转窑,旋转窑是一种间接加热的高温分解反应器其主要设备为一个稍微倾斜的圆筒，在它缓慢旋转的过程中使废料移动通过蒸馏容器到卸料口蒸馏容器由金属制成，而燃烧室则是由耐火材料砌成分解反应所产生的气体一部分在蒸馏器外壁与燃烧室内壁之间的空间燃烧，这部分热量用来加热废料此类装置要求废物必须破碎较细，尺寸一般要小于5,cm，,以保证反应进行完全4、双塔循环式热解反应器,包括,固体废物热分解塔,和,固形炭燃烧塔,特点：将,热解,与,燃烧反应分开,在两个塔中进行热解所需的热量，由热解生成的固体炭或燃料气在燃烧塔内燃烧供给惰性的热媒体,,(,砂,),在燃烧炉内吸,,收热量并被流化气,,鼓动成流化态，经,,联络管返回燃烧炉,,内，再被加热返回,,热解炉Sec.3 pyrolysis on typical SW,典型固体废物的热解,,1.,municipal SW,城市垃圾的热解,,城市垃圾的热解技术根据其装置类型分：,,①移动床熔融炉方式；,,②回转窑方式；,,③流化床方式；,,④多段炉方式；,,⑤,Flush Pyrolysis,方式2,固体废物热解处理,城市生活垃圾的热解,主要热,,解技术,Occidental,系统,新日铁系统,Purox,系统,Landgard,系统,流化床系统,Garret,系统,各系统优缺点,?,,,回转窑方式：,Landgard,系统（有机物气化）,,流化床,有单塔式和双塔式两种，其中双塔式流化床已经达到工业化生产规模。
多段炉：,主要用于含水率较高的有机污泥的处理Flush Pyrolysis,方式,：,Occidental,系统（有机物液化，低温热解）,,移动床熔融炉方式是城市垃圾热解技术中最成熟的方法,，代表性的系统有,新日铁系统、,Purox,系统和,Torrax,系统,一)新日铁系统,,该系统是将,热解和熔融一体化,的设备，通过,控制炉温和供氧条件,，使垃圾在同一炉体内完成,干燥、热解、燃烧和熔融,干燥段温度约为,300℃,，,,热解段温度为,300,～,1000℃,，,,熔融段温度为,1700,～,1800℃,,可燃烧性气体热值,6276-10460 kJ,／,m,3,,,,,,投料口采用,双重密封阀结构,——,目的？？,,竖式炉内由上向下移动与？？相遇,——,换热,——,？？,,热解段,，在控制？？状态下有机物发生热解,——,可燃气和灰渣可燃性气体,导入,二燃室,进一步燃烧．并利用尾气的余热发电灰渣,中残存的热解固相产物,——,炭黑与从炉下部通入的空气在,燃烧区,发生,燃烧反应,，通过,添加焦炭,来补充碳源,——,玻璃体和铁，目的？？？,——,填埋或再利用,,,,,,,(二)Purox系统,,该系统也采用,竖式热解炉,，破碎后的垃圾从塔顶投料口进入．依靠垃圾的自重在由上向下移动的过程中，完成垃圾的,干燥和热解。
U.C.C.,纯氧,高温热分解法,,底部燃烧温度：,1650℃,,热解气洗涤,——CO,、,H,2,，其他气体,,,,,,该系统主要的,能量消耗,是垃圾,破碎,过程和,1t,垃圾,热解,需要的,0.2t,氧气的制造过程,该系统每处理,lkg,垃圾可以产生热值为,11168kJ/m,3,的可燃性气体,0.712m,3,,该气体以,90,％的效率在锅炉中燃烧回收热量，系统总体的热效率为,58,％,.,,,,,（三）Torrax系统,,由气化炉、二燃室、一次空气预热器、热回收系统和尾气净化系统构成垃圾,不经预处理,直接投入,竖式气化炉,中,,垃圾干燥和热解所需的热量由炉底部通入的,预热至,1000℃,的空气和炭黑燃烧,提供二燃室温度,1400℃,，出口气体温度,1150,～,1250℃——,预热气体和回收蒸汽,,,,,,,垃圾热值的大约,35,％,用于助燃空气的加热和设施所需电力的供应，提供给余热锅炉的热量达,57,％,，即,相当于垃圾热值的大约,37,％作为蒸汽得到回收四)Occidental系统,,,特点：垃圾前处理环节多，设备复杂,,热解：不锈钢制筒式反应器,,炭黑加热到,760℃,返回热解反应器供热,,80℃,急冷得到燃料油,,热解油平均热值,24401kJ/kg,,,,,,从热值为,11619kJ/kg,的垃圾,1kg,可以得到热值为,1139kcal,的热解油,0.150L,，其他热量则通过,残渣和炭黑损失,掉了。
在热解过程中还,消耗掉,1724kJ,的外加能量,，扣除这部分能量后，相当于,只回收了,3045kJ,的能量五） 流化床系统,,将垃圾,破碎至,50mm,以下,的粒径，经定量输送带传至螺杆进料器，由此投入热解炉内载体：,石英砂,,热分解温度：,500℃,,分离出的热解气一部分用于燃烧，用来加热辅助流化空气，,残余的热解气作为流化气回流,到热解塔中当热解气不足时，由,热解油,提供所需的那部分热量主要热解工艺：,,①移动床热解工艺,,经适当破碎除去重组分的城市垃圾从炉顶的气锁加料斗进入热解炉，从炉底送约,600℃,的空气,-,水蒸气混合气，炉子的温度由上到下逐渐增加炉顶为预热区，依次为热分解区和气化区垃圾经过各区分解后产生的残渣经回转炉栅从炉底排出空气,-,水蒸气与残渣换热，排出的残渣温度接近室温，热解产生的气体从炉顶出口排出炉内的压力为,7kPa,生成的气体含,N243%,，,H2O,和,CO,均为,21%,，,CO212%,，,CH41.8%,，,C2H6,和,C2H4,在,1%,以下由于含大量的,N2,，热值非常低，约为,3770,～,7540kJ/Nm3,②,双塔循环式流动床热解工艺,,特点是,热分解及燃烧反应分别在两个塔,中进行，热解所需要的热量，由热解生成的固体炭或燃料气在燃烧塔内燃烧来供给。
惰性的热媒体（砂）在燃烧炉内吸收热量并被流化气鼓动成流态化，经连接管到热分解塔与垃圾相遇，供给热分解所需的热量，再经连接管返回燃烧炉内，被加热后再返回热解炉受热的垃圾在热分解炉内分解，生成的气体一部分作为热分解炉的流动化气体循环使用，一部分为产品双塔循环式的特点是：①热分解的气体系统内，不混入燃烧废气，提高了气体热值，热值为,17000,～,18900kJ/Nm3,；②炭燃烧需要的空气量少，向外排出废气少；③在流化床内温度均匀，可以避免局部过热；④由于燃烧温度低产生的,N,已少，特别适于处理含热塑性材料多的垃圾热解③,纯氧高温热分解法,,垃圾由炉顶加入并在炉内缓慢下移纯氧从炉底送入首先到达燃烧区，参与垃圾燃烧垃圾燃烧产生的高温烟气与向下移动的垃圾在炉体中部相互作用，有机物在还原状态下发生热解热解气向上运动穿过上部垃圾层并使其干燥最后，烟气离开热解炉到净化系统处理回收产生的气体主要有,CO,、,CO2,、,H2,，约占烟气量的,90%,此外，还有玻璃、金属等熔融体根据实验表明，产生的气体组分为,CO47%,，,H233%, CO214%,，,CH44%,，低发热值为,1.1×104kg/Nm3,，每吨垃圾所得热量为,7.3×106kJ,，产生气体量为,0. 7t,，熔融玻璃、金属,0.22t,，消耗纯氧量为,0.2t/t,垃圾。
该法的特点是不需前处理，流程简单有机物几乎全部分解，分解温度高达,1650℃,由于不是供应空气而是采用纯氧，故,NOx,产生量极少主要问题是能否提供廉价的纯氧2. agriculture SW,农业固体废物的热解,,农业固体废物中存在大量的脂肪，蛋白质，淀粉和纤维素，也可以经过热解而得到燃料油与燃料气早在,50,年代，我国就从农业的废玉米芯中提取糠醛，作为化工原料我国农机科学院设计的小型热解气化炉，可用于部分农业固体废物的热解3. sludge,污泥的热解,污泥与干燥过的一部分污泥在搅拌器中混合进入干燥器中干燥，然后送入热解炉从干燥器出来的气体在冷水塔中经冷却凝缩去水后可作为燃烧气在燃烧室中使用热解产生的气体经冷却后可回收油品或热量3,固体废物热解处理,污泥的热解,污泥脱水,,,干燥,,,热解,,,炭灰分离,,,油气冷凝,,,热量回收,,,二次污染防治,,,3.,sludge,污泥热解处理,污泥热解炉型通常采用,竖式多段炉,，为了提高热解炉的热效率，在能够控制二次污染物质,(Cr,6+,、,NO,x,),产生的范围内，尽量采用,较高的燃烧率,(,空气比,0.6,～,0.8),热解产生的可燃气体及,NH,3,、,HCN,等有害气体组分必须经过,二燃室,再次燃烧以实现其,无害化,，通常倩况下，,HCN,的分解温度在,800,一,900℃,．,还应对二燃室,排放的高温气体进行预热回收。
回收预热的利用方法主要有：①脱水泥饼的,干燥,；②热解炉助燃空气的,预热,；③二燃室，,助燃空气的预热,泥饼,首先通过,间接式蒸汽干燥,装置干燥至含水率,30,％，直接投入竖式多段热解炉内，通过,控制助燃空气量,(,部分燃烧方式,),，使之发生热解反应将热解产生的可燃性气体和干燥器排气混合进入,二燃室高温燃烧,，通过附设在二燃室后部的预热锅炉产生蒸汽，提供,泥饼干燥的热源污泥油化,,,,4.Plastic,废塑料的热解,,,,,,4,固体废物热解处理,废塑料的热解,产物是燃料油或化工原料,,4,固体废物热解处理,废塑料的热解,槽式,(,聚合浴、分解槽,)——,管式（管式蒸馏、螺旋式）,——,流化床,管式蒸馏法热分解技术,螺旋式热分解系统,流化床热分解系统,比较简单地把废,PS,制成液状单体，而且用于回收单体的分解设备、反应温度和停留时间均可随意控制由于抽料泵会造成减压，物料在分解管内停留时间不稳定；,,高温分解时气化率高；,,分解速度慢的聚合物不能完全实现轻质化；,,由于是外部加热，所以耗能比较大热解原料的分散不够均匀，颗粒与气体的热交换效率低，管线容易结焦等4,固体废物热解处理,废橡胶的热解,轮胎破碎,,,分（磁）选,,,干燥预热,,,橡胶热解,,,油气冷凝,,,热量回收,,,废气净化,,,Sec.4 environmental control,,1,、,Air Emissions,,NOx, SO2, CO, PM,（,Particulate Matter,）,, Metals, HC, Acid gases(HF),,,Dioxins and Furans(PCDD, PCDF),,2,、,Solid Residual,,Fly ash,（飞灰）,, scrubber(,洗涤器,) product, bottom ash,（底灰）,, heavy metals and trace organics,,3,、,Wastewater Discharges,。
5,其它热处理,固体废物的焙烧 方法,还原焙烧,硫酸化焙烧,氯化焙烧,钠化焙烧,离析焙烧,烧结焙烧,分解焙烧,氧化焙烧,各种焙烧的适用对象？,各种焙烧方法的原理,,？,,谢谢,QUESTION,？,本 章 结 束,,。
