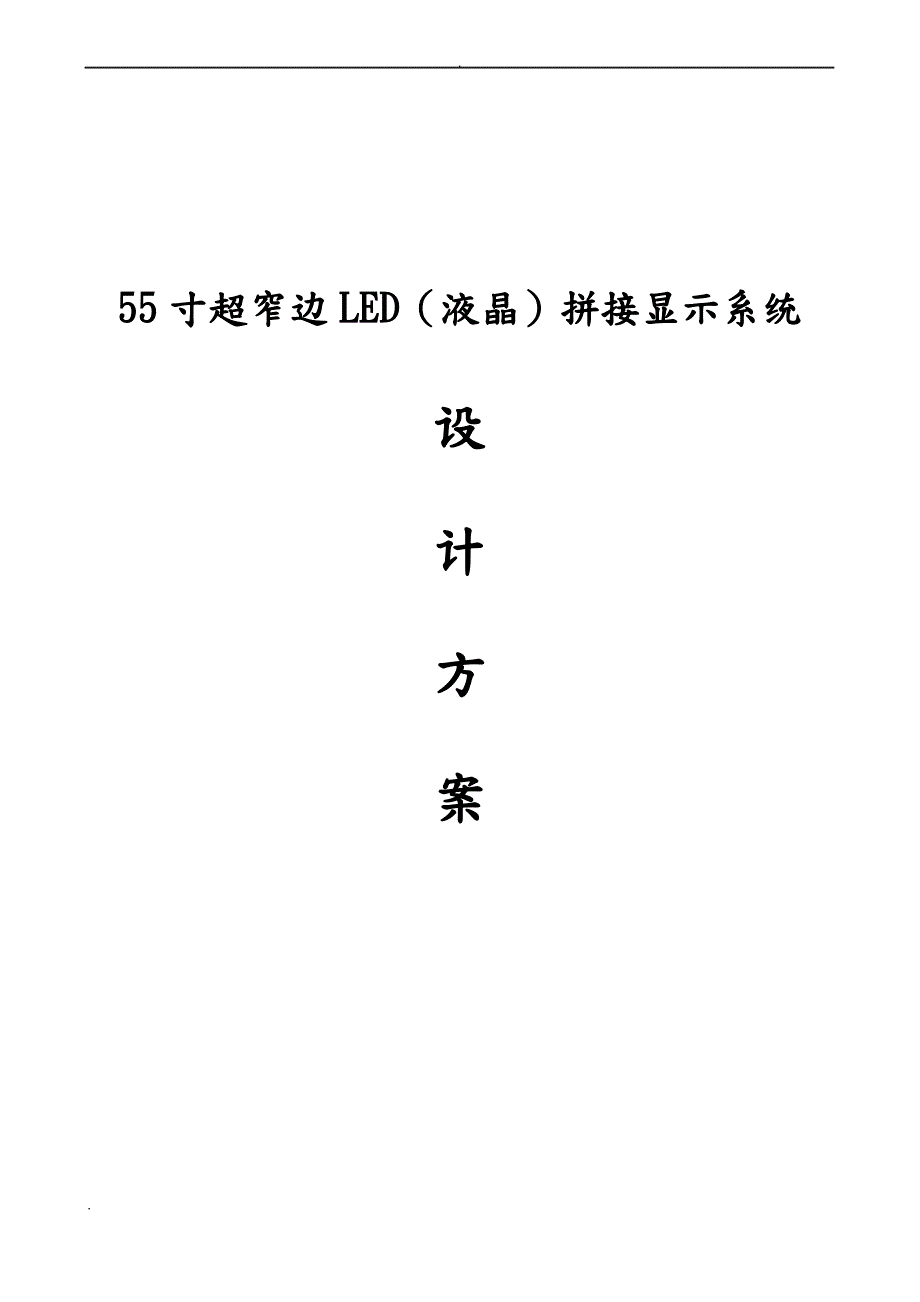

5555 寸超窄边寸超窄边 LEDLED（液晶）拼接显示系统（液晶）拼接显示系统.设设计计方方案案 .第一章 液晶拼接墙系统设计1．系统组成整套液晶拼接墙显示系统主要由以下几部分组成： 55＂ 液晶拼接显示单元（LED 液晶屏面板）多屏高端图像处理器应用管理软件包线材及配件大屏支架2．系统规格本方案采用的液晶拼接墙由 55 寸液晶拼接显示单元拼接而成，选择如下方式：2*2 55″拼接,总共 4 个单元，尺寸规格如下：单屏面积：1214mm(宽)Х 685mm （高）整屏面积：2428(宽)Х 1370mm （高）落地厚度：≤250mm支架：根据拼接墙显示尺寸及外观尺寸进行设计支架：根据拼接墙显示尺寸及外观尺寸进行设计拼接墙的大小按照惯例由拼接墙单元的个数 ( 宽 m* 高n) 和单元的尺寸来计算 例如4x6-55″拼接墙指高 4 个单元，宽 6 个单元，由 24 个 55″液晶拼接显示单元组成，具体使用时可根据安装环境选择立式或挂壁式安装，选择不同的安装方式时再加上边柜及立式底座的尺寸，便可得到拼接墙的外观尺寸液晶拼接显示单元：包含置图形处理及驱动板、液晶屏和电源液晶拼接显示单元：包含置图形处理及驱动板、液晶屏和电源1 1、图形处理及驱动板、图形处理及驱动板采用 3D 数字降噪，3D 解码，动态色度、亮度补偿，驱动拼接二合一，支持 1920*1080 高解屏，真正的 10bitLVDS 输出， 视频信号环路输出，DVI 数字高清接口，VGA 输入，YPbPr 和 RGBHV 复. .合输入，ESD 防静电设计，更好的保证设备正常运行。
显示设备自动调整处理拼接信号，显示图象更亲切自然采用 FPGA 阵列式组合处理构架，全硬件设计，快速启动（启动时间小于8S）和全天时全天候正常工作集超带宽视频信号采集、实时高分辨率数字图像处理、3D 高阶数字滤波等并行处理机制,能从根本上保证对所有输入视频进行全实时、图像无延迟处理，无丢帧现象显示设备可以实现高分辨率、高亮度、高色彩还原显示2 2、、 液晶屏液晶屏拼接墙使用超窄边 LED 专业液晶屏，并经过技术处理，使其符合拼接墙的设计要求首创的液晶挂装设计通过对液晶屏进行结构技术处理，改变传统的液晶屏安装形式，使液晶单元装拆变得非常方便3 3、电源、电源拼接墙每一单元都有独立的开关电源模块，保证系统长时间稳定运行，整机输入使用带保护地的单相三线制交流电源，并确保整个工程系统使用同一保护地不能使用无保护地的电源，电源线的接地脚不能破坏控制计算机控制计算机拼接墙系统控制提供一个软件包，可安装于任何品牌的 PC 机，在 windows 环境下，运行软件并通过 RS232 串行通信，用于对拼接墙的信号和各种功能的控制各类线材各类线材各类线材将按实地安装数量及高度等数据进行定制 .. .. .第二章系统特点和功能1 1．系统特点．系统特点一、一、高清晰度、高亮度、高色域高清晰度、高亮度、高色域清晰度、亮度、色彩饱和度是液晶的三个重要性能指标，液晶拼接墙采用华凯瑞自主知识产权的数字信号处理技术和拼接处理技术，结合最新技术的液晶屏，具有高清晰度、高亮度、高色域的特点。
二、二、高级窄边拼接，置处理器高级窄边拼接，置处理器高级的窄边液晶拼接，采用比以往机器薄二分之一的高级窄边，即使拼接，边缘也不注意每个液晶单元，自带置处理功能，在无外部控制器的情况下，实现多个N*M 组合屏显示任意多路信号三、三、嵌入式系统嵌入式系统一般来说，我们把非 PC 系统，但又具有计算机功能的设备或器材称为嵌入式系统也可以说它是以应用为中心，软硬件可裁减的，并将软件固化在FLASH 中，对功能、可靠性、成本、体积、功耗等严格要求的微型专用计算机系统 也就是说嵌入式系统集应用软件与硬件于一体， 具有软件代码小、高度自动化、响应速度快等特点，特别适合于要时和多任务的应用嵌入式系统的软硬件设计难度通常都更高，但是它为用户提供了以下好处：1、易于使用用户无须经过专门培训，只需会简单的操作，便能使用2、系统稳定性高，软件容错能力更强，无需专人管理嵌入式系统将功能集中到一个体积较小的设备，系统的实时性、稳定性、可靠性大大提高，所以无需专人管理3、软件固化在 FLASH 中，不可修改，可靠性高4、使用嵌入式实时操作系统，系统开关机快5、软硬件成本低嵌入式系统采用一体化的硬件结构和专用的操作系统，用户不需要支付软件费用，总体成本较低。
6、机械尺寸较小，结构简单紧凑一体化的设计使整个系统结构简单，体积小，重量轻，同时也提高了系统的稳定性和可靠性四、四、拼接方式任意选择，使用场所适应性强拼接方式任意选择，使用场所适应性强液晶拼接墙，除了拼接数量任意选择外（mХn） ，屏的大小亦多种选择，满足不同场所的需要五、五、拼接台数不限拼接台数不限. .一般拼接墙由于技术限制，拼接台数受限液晶拼接墙采用最新的嵌入式硬件拼接技术，拼接单元数理论上可以达到无限多单元，目前工程实践已达二百多单元六、六、灵活多变的拼接显示组合功能灵活多变的拼接显示组合功能液晶拼接墙可以根据不同用户、不同使用环境的要求进行个性化设计，可以选择单屏显示、整屏显示、任意组合显示七、先进的屏幕参数自动高校功能七、先进的屏幕参数自动高校功能针对液晶拼接墙使用的液晶单元中液晶屏及驱动电路可能出现的离散性问题，液晶拼接墙使用了自主研发的先进的拼接墙系数（亮度、对比度、色度、白平衡）自动调校功能，从而保证了整幅拼接屏幕的色彩一致性和亮度的均匀性八、稳定运行寿命超长，维护成本低八、稳定运行寿命超长，维护成本低液晶显示技术是目前最优异的平板显示技术之一，尤其是拼接墙使用的液晶屏，其背光源的使用寿命就超过 5 万小时，长时间工作后图像稳定没任何变化。
液晶显示技术没有任何需要定期更换的耗材设备，所以维护、维修成本极低九、九、美观的墙体结构美观的墙体结构液晶拼接墙壁挂式机架厚度不超过 250mm，可以选用立架和壁挂两种安装方式，适应不同使用场所的应用要求拼接墙支架采用全钢与铝合金结构，坚固牢靠，拼接屏挂入式安装，简单方便，整体结构紧凑大方、节省空间十、十、环保健康环保健康LED 液晶拼接墙发热量小、无辐射、无闪烁、不伤眼、不含有害物质（如铅、汞、镉和六价铬等符合相关标准规定） ，是新一代环保健康拼接墙，在欧美一些发达国家， 液晶拼接墙已成为主流显示设备2 2．系统功能介绍．系统功能介绍. .1.11.1 视频处理器系统建议方案可实现功能概述视频处理器系统建议方案可实现功能概述大屏幕显示系统结构示意图如下：超高分辨率统一逻辑桌面显示模式视频处理器系统拥有成熟出色的大型桌面操作系统，轻松实现动态的超高分辨率桌面，动态的超快速网络实时显示图形管理更加方便、快捷；灵活自如运行显示用户的各种应用程序、数据、图文等信息显示细腻、精致的超高分辨率信号图形，如超高分辨率的图片、 PPT、应用软件(GIS 系统、GPS 系统、SCADA 和 DCS 系统、SIG 系统、Grids、DTS 和 DMIS 系统等)；也可以在. .贵宾来访和上级领导来参观学习时方便快捷的实现显示标语、欢迎词或高分辨率的演示图片。
1.1.11.1.1网络超高分辨率桌面应用显示模式在网络环境下图形工作站和计算机各种应用程序的网络信号窗口上大屏以超高分辨率方式显示模式：采用了自主研发的高速网络抓屏技术，使网络信号的显示达到实时并且占用相对比较低的系统资源，可以同时显示多个网络电脑信号图像，信号显示更加灵活方便，网络上的电脑图像可在大屏幕上任意位置、任意比例快速显示；各种计算机工作站数量几乎没有限制而且今后对于网络信号的增加或者扩容只需将要上墙显示的计算机联入网络并安装相关的服务端即可用户的各种超高分辨率大面积应用程序或者图像，可以快速清晰的在大屏幕上以超高分辨率显示，如网络连接的图形工作站和计算机的输出不受显卡和显示器分辨率限制的超高分辨率图片、GIS 系统、GPS 地图、SCADA 和 DCS 系统、SIG 系统、DTS 系统、DMIS系统、Grids 等图像上拼接墙以超高分辨率方式实现全屏显示 .1.1.21.1.2支持网络全高清流媒体文件播放显示模式显示墙视频处理器系统支持全高清播放功能，全高清宣传片、演示片、动态片源（1920×1080P、2K（2048×1536、4K（3840×2160） ）或以上分辨率片源）经由网络全高清媒体信号服务端通过网络传送到视频处理器播放后以超高分辨率图像上显示墙显示。
这个流媒体播放技术与显示效果，画面清晰度高，图像不丢帧，色彩更艳丽是区别于传 统 的 服 务 器 \ 计 算 机 \ 图 形 工 作 站 播 放 全 高 清 片 源 后 通 过 多 屏 拼 接 控 制 器 的VGA\DVI\HDMI\SDI\YCrCb信号采集方式拉伸放大至全屏显示效果受到很大的影响，图像质量就必然发虚、不清晰、模糊、失真等显示墙视频处理器具有全新渲染输出抗锯齿功能、全高清视频解码加速与后期处理于一身，增强了图像质量，具有完美平滑曲线、效果自然的人物；超精细表面细节，例如刺、指甲、以及皮肤变形；无缝过渡的动态精细度；能够在播放全高清电影、高清视频与照片时实现前所未有的画面清晰度、流畅的视频、准确的颜色以及精确的图像缩放1.1.31.1.3计算机和工作站信号显示模式网络网络 RGBRGB 信号显示方式信号显示方式网络全高清媒体大屏幕显示系统通过视频处理器的网络接口，可以将局域网上的Windows 工作站和 UNIX 工作站信号播放显示桌面信号以窗口的形式在大屏幕上显示出来网络计算机桌面信号显示的分辨率仅决定于计算机本身的分辨率，显示色彩达16.7M 色来自用户计算机网络上任意一台计算机或工作站的高分辨率图形信号，都可同时在大屏幕上显示出来。
其显示位置、大小、组合方式同样在单一集成操作界面上用鼠标进行控制，也可以实现单屏显示、任意大小显示（无级缩放） 、跨屏显示、整屏漫. .游等 EGraphics 软件采用独特的网络显示技术，显示速度远胜于传统“抓屏＂软件如开源的 VNC 等方式抓屏软件的显示速度，可实现网络上播放视频、flash 动画、PPT 动态文件、文档资料等的基本实时显示经视频处理器采集的经视频处理器采集的 RGBRGB 显示方式显示方式本系统视频处理器配备有2路RGB(DVI\VGA\HDMI)信号输入接口， 2路RGB可以同时显示，实现任意大小显示、跨屏显示、相互叠加、整屏漫游等RGB 信号采集卡采用最新一代的计算机 PCI Express 总线，确保了 RGB 信号显示的实时性计算机信号显示的刷新速度、色彩、分辨率只与计算机显示卡和控制器RGB 输入端口的设置有关，而与具体运行的软件无关，资源占用率低，反应速度快，实时性好，显示质量高，可自动检测不同RGB 信号，稳定性好对于每路 RGB 输入信号，由独立的通道和模块对其处理，可以实现实时、无延迟的显示如下图所示：. .1.1.7 55″ 液晶单元主要技术指标面板类型外形尺寸[mm]可视角度图像长宽比点距[毫米]亮度对比度响应时间[毫秒]色彩[百万]水平扫描频率垂直扫描频率最佳分辨率PC 输入视频输入控制输入视频输出.LED1215*685180°水平/ 180°垂直16:90.63(H) X 0.63(V)500cd/m24500:1＜816.7731.5-91.1(模拟和数字)58.0-85.01920 x 1080(60Hz)2 路 BNC、1 路 VGA、1 路 YPBPR、1 路 HDMI、1 路DVIBNC 端字、HDMI、DVI、VGARS-232 x 1BNC x 1 .控制输出功耗[W]RS-232C x 22252．拼接墙主要技术指标液晶屏数量任意行（M）×任意列（N）两屏之间间隔面板安装方式 3.5mm（55″）无键挂入式安装方式支架 250/180mm(55″)电源输入 90～260V AC（50/60HZ）功率消耗 250W×M×N（55″）工作环境 0℃～50℃ 工作温度 10～90%工作湿度机柜/机架材料全钢/铝合金输入规格输入信号规格连接器类型模拟 RGBVGA~UXGA15pin D-Sub；5-BNC复合视频PAT，NTSCBNC数字 DVI高清 HDMI色差视频VGA~UXGAHDMI1080p、1080i、 720pDVI-DHDMIBNC控制RS232RJ45；DB9 针电源AC90~240V 50~60HZ. .第三章 工程实施和售后服务华凯瑞公司将完全按照用户的要求， 保证整个工程的顺利实施，包括前期设计、设备订购、运输、安装、调试和测试等工作，以达到用户的技术规要求。
4.14.1服务承诺服务承诺华凯瑞保证其提供的设备是全新的、未使用过的，采用的是最佳材料和第一流的工艺，并在各个方面符合合同规定的质量、规格和性能要求华凯瑞保证合同设备经过正确安装、合理操作和维护保养，在设备寿命期运转良好在规定的质保期，卖方应对由于设计、工艺或材料的缺陷或故障负责华凯瑞保证所提供的技术资料（含软件）完整正确，数据和资料准确无误，能够保证设备按时正确地安装、调试和验收，并能满足正常运行和维修保养的需要4.24.2 系统安装系统安装华凯瑞公司将为整个大屏幕显示系统提供规、达标的工程安装工作安装工程所需的必要仪器和专用工具由华凯瑞公司自备大屏幕 LED 液晶拼接的工程安装将满足下述条款：提供液晶单元及相关设备详见设备清单组合屏表面涂层平滑、均匀、色调一致组合屏的整体拼接整齐、无变形整套大屏幕 LED 液晶拼接系统采用模块化结构，系统布线整齐，标识明确组合屏单元间的固定采用可靠的机械方式，不会出现松动、移位现象4.34.3系统实施系统实施华凯瑞公司负责本项目的报价、设计、集成、与各应用系统的连接配合、设计联络会的组织、现场安装、调试、用户培训和技术服务包括以下项目：1)运输、交货、现场的设备安装。
2)提供所有设备的交货和安装进度表3)现场安装投运的合作和管理4)负责将大屏幕系统接入运行调度自动化系统 .5)提供所有设备的验收、测试方案和技术指标6)所有硬件及软件将按合同要求进行验收测试7)在设备原产地的设计联络会和对用户工作人员提供技术培训8)提供必备的备品备件，并保证长年优惠提供易损件9)自备必备的专用工具和测试仪器10) 提供用于现场安装、检查、测试、操作和维护的手册和图纸11) 提出设备安装现场的场地和环境（包括土建和电气）要求12) 负责提供全部设备现场验收的验收大纲，经双方确认后作为现场验收的依据13) 对用户的技术培训与进一步协作同时在系统的实施过程中，用户将根据需要负责如下工作：1)确认硬件、软件功能及验收测试文件2)确认合适的安装位置， 并按照设备安装现场的场地要求配合华凯瑞公司完成大屏幕系统的安装、投运、调试3)根据华凯瑞公司的要求提供相关的技术资料和参数4)为硬件设备安装提供安装条件，如电源和接地等5)在华凯瑞公司工程师指导下，协助和参与将大屏幕系统接入运行调度自动化系统6)负责派出有经验的工程师参加设计联络会、FAT 和技术培训7)参加系统的现场验收8)在现场为华凯瑞公司的工程师提供必要的工作环境。
9)协调工程施工中有关现场的其它事宜。
