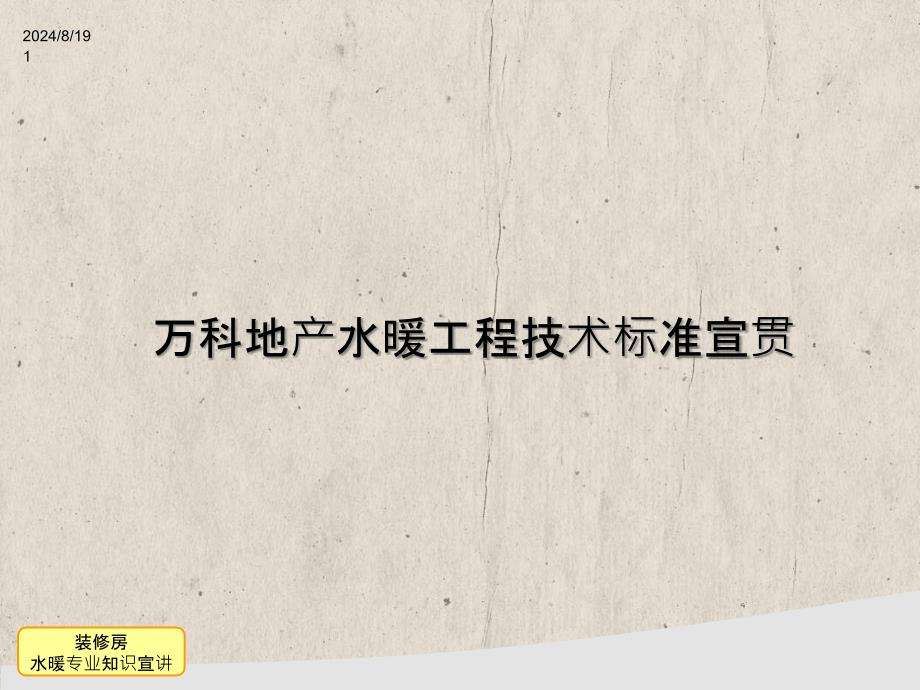

装修房水暖专业知识宣讲万科地产水暖工程技术标准宣贯2024/8/191 •装修房水暖专业知识宣讲天津万科总工委 薛红2008-4装修房水暖专业知识宣讲2024/8/192 2.1.给水系统2.2.排水系统2.3.热水系统1.1.暖气片采暖系统1.2.地板辐射采暖系统1.3.户式中央空调系统主主要要内内容容装修房水暖专业知识宣讲1采暖与空采暖与空调2室内室内给水排水工程水排水工程3室内煤气工程室内煤气工程4住宅新住宅新风系系统2024/8/193 采暖与空调1.1.暖气片采暖系统 1.2.地板辐射采暖系统.1.3.户式中央空调系统室内系统组成装修房水暖专业知识宣讲1•室内系统•分户计量装置•室内管道系统•暖气片•安装在管道井内，由热表、•过滤器、锁闭阀等组成•管道采用铝塑复合管•设在房间垫层内•埋地部分不允许有接头•安装在窗下或侧墙•每组安装温控阀2024/8/194 采暖与空调1.1.暖气片采暖系统 1.2.地板辐射采暖系统.1.3.户式中央空调系统装修房水暖专业知识宣讲1•采暖热媒 85/60或80/60℃热水2024/8/195 侧墙安安装装暖暖气气片片连接接方方式式装修房水暖专业知识宣讲2024/8/196 窗下安装暖气片窗下安装暖气片连接方式接方式装修房水暖专业知识宣讲2024/8/197 管道安装与装修之间需注意的问题管管道道出出地地面面不不直直装修房水暖专业知识宣讲铝塑复合管弯曲半径6~8D2024/8/198 管道安装与装修之间需注意的问题管道出地面不直管道出地面不直---解决解决办法法装修房水暖专业知识宣讲2024/8/199 管道安装与装修之间需注意的问题在土建在土建标出的暖气管出的暖气管沟槽沟槽处不能不能订钉子子装修房水暖专业知识宣讲2024/8/1910 管道安装与装修之间需注意的问题协调暖气的暖气的摆位与装修位与装修空空间的关系的关系按照室内温度场设计的合理性，暖气安装在窗下最合理装修房水暖专业知识宣讲•暖气片暖气片设置原置原则•北向高窗台房间尽量安置在窗下，南向低窗台无法安装暖气时，布置在侧墙处2024/8/1911 采暖与空调1.1.暖气片采暖系统 1.2.地板辐射采暖系统.1.3.户式中央空调系统装修房水暖专业知识宣讲1地板辐射采暖系统以温度不高于60℃的热水为热媒，在加热管内循环流动，加热地板，通过地面以辐射和对流的传热方式向室内供热2024/8/1912 采暖与空调1.1.暖气片采暖系统 1.2.地板辐射采暖系统.1.3.户式中央空调系统室内系统组成装修房水暖专业知识宣讲1•室内系统•分户计量装置•分集水器•室内管道系统•安装在管道井内，由热表、安装在管道井内，由热表、•过滤器、锁闭阀等组成过滤器、锁闭阀等组成•安装在厨房、壁柜等处安装在厨房、壁柜等处•采用采用PE-X或或PE-RT管材管材•敷设地面下的管材敷设地面下的管材•不允许有接头不允许有接头2024/8/1913 装修房水暖专业知识宣讲2024/8/1914 采暖采暖热水参数水参数 ：60/50℃或55/45 ℃或45/35 ℃分集水器分集水器装修房水暖专业知识宣讲2024/8/1915 •地板采暖地面做法装修房水暖专业知识宣讲2024/8/1916 装修房水暖专业知识宣讲•防止地面开裂的措施：•1.设伸缩缝（伸缩缝填充材料采用必须有5mm的压缩量）。
•2.在盘管上铺设钢丝网通常是做150x150间距2mm低碳钢丝网）•地板采暖常出现的地面开裂现象2024/8/1917 装修房水暖专业知识宣讲•关于伸关于伸缩缝：：•地面辐射供暖技术规程JGJ142 — 2004规定了伸缩缝的做法: ①"在与内外墙、柱等垂直构件交接处应留不间断的伸缩缝，伸缩缝填充材料应采用搭接方式连接，搭接宽度不应小于10mm；伸缩缝填充材料与墙、柱应有可靠的固定措施，与地面绝热层连接应紧密，伸缩缝宽度不宜小于10mm伸缩缝填充材料宜采用高发泡聚乙烯泡沫塑料" ②当地面面积超过30m2或边长超过6m时，应按不大于6m时间距设置伸缩缝，伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏•住宅面积虽然很少有超过30m2，但边长会超过6m，在房间门口需设伸缩缝•房间内盘管通常不穿过伸缩缝，如需穿过需设柔性套管2024/8/1918 装修房水暖专业知识宣讲2024/8/1919 •预先确定各房间的地面装饰材料提供给地板采暖设计单位，以便确定各房间的盘管间距•低温热水地面辐射供暖装饰地面宜采用以下材料： 1. 水泥砂浆、混凝土地面； 2. 磁砖、大理石、花岗岩等石材地面； 3. 符合国家标准的复合木地板、实木复合地板及耐热实木地板。
•以木地板作为面层时，木材需经过干燥处理，且应在填充层和找平层完全干燥后，才能地板施工地板采暖系统装修需注意的问题装修房水暖专业知识宣讲2024/8/1920 • 面层（石材、面砖）在与内外墙、柱等交接处，应留8mm宽伸缩缝（最后以踢脚遮挡）；木地板铺设时，应留≥14mm伸缩缝 •装修施工时注意不要损坏地面管道• 不得剔、凿、割、钻和钉填充层 •暗装分集水器需留检修空间地板采暖系统装修需注意的问题装修房水暖专业知识宣讲2024/8/1921 地板采暖系统装修需注意的问题 在土建后浇细石混凝土施工时及精装修施工地面时，保持地板采暖系统带压施工，若发现系统失压，标明管道有破损 一旦发现加热管损坏，需要增设接头时，应先报建设单位或监理工程师，提出书面补救方案，经批准后方可实施增设接头时，应根据加热管的材质，采用热熔或电熔插接式连接，或卡套式、卡压式铜制管接头连接，并应做好密封应在竣工图上清晰表示，并记录归档 PE-X管采用铜接头装修房水暖专业知识宣讲2024/8/1922 •地板采暖系统装修需注意的问题卫生间内地板采暖系统不能将盘管铺设在卫生洁具下面，对于某些有外墙外窗的卫生间，地板采暖的散热量满足不了房间的热负荷，必须有辅助采暖设施。
装修房考虑此类房间必须加浴霸装修房水暖专业知识宣讲2024/8/1923 采暖与空调1.1.暖气片采暖系统 1.2.地板辐射采暖系统.1.3.户式中央空调系统装修房水暖专业知识宣讲1•系系统组成成•户式•中央空调系统•室外机•连接管道•室内机•由压缩机、冷凝器等组成•安装在室外•分为氟管（气、液）（铜管）•冷凝水管（PVC管）•由蒸发器、风扇等组成•送风方式有侧送和底送2024/8/1924 •室外机装修房水暖专业知识宣讲2024/8/1925 室内机室内机客厅局部吊顶下回侧送卧室门口上方吊顶下回侧送四面出风，中间回风装修房水暖专业知识宣讲2024/8/1926 •连接管道氟管（气、液）接每台室内机凝水盘的冷凝水通过连接管道在厨房或卫生间管井内集中排放，必须满足一定的坡度要求装修房水暖专业知识宣讲2024/8/1927 •户式中央空调系统与装修之间关系•需协调好室内机占用空间问题，保证室内环境温度达到设计要求•连接管道需暗装；冷凝水管要保证坡度要求，实在难以满足时可向空调厂家提出加凝水提升泵•在吊顶内安装的室内机需留检修孔（可与回风口结合）装修房水暖专业知识宣讲2024/8/1928 给水系统组成室内给水系统管道均采用PP-R管，中水管需有标记，户内管道通常在地坪面层内敷设。
装修房水暖专业知识宣讲 室内给水排水工程 2.1.给水系统 2.2.排水系统 2.3.热水系统2•给水系统给水系统•自来水系统自来水系统•中水系统中水系统•管井一户一表管井一户一表•管井一户一表管井一户一表•用水点用水点•厨房洗涤盆•淋浴（浴缸）•卫生间洗脸盆•洗衣机上水•用水点用水点•座便上水•热水器上水2024/8/1929 装修房水暖专业知识宣讲 室内给水排水工程 2.1.给水系统 2.2.排水系统 2.3.热水系统22024/8/1930 •给水系统与装修需配合的事项确定卫生间及厨房洁具的位置，并定位用水点装修房水暖专业知识宣讲 室内给水排水工程 2.1.给水系统 2.2.排水系统 2.3.热水系统22024/8/1931 装修房水暖专业知识宣讲 室内给水排水工程 2.1.给水系统 2.2.排水系统 2.3.热水系统2• 隐蔽管道应带压隐蔽，一般应以工作压力为保压压力，待隐蔽层达到许可的强度后方可撤压•隐蔽完成后一定要作好标识，以防其它工种施工破坏管道•冬季低温期间，如没有良好的保温措施，应及时将管道内的水吹净，防止管道冻坏。
提示•（同样适合采暖系统）2024/8/1932 •排水系统组成装修房水暖专业知识宣讲 室内给水排水工程 2.1.给水系统 2.2.排水系统 2.3.热水系统2•排水系统排水系统•生活排水系统生活排水系统•雨水排水系统雨水排水系统•厨房排水系统厨房排水系统•卫生间排水系统卫生间排水系统•5层以上首层独立排水层以上首层独立排水•19层以上首、二层独立排水层以上首、二层独立排水•19层以上排水管层以上排水管－－两根立管－－两根立管•1818层及以下排水管－－一根立管层及以下排水管－－一根立管•5 5层以上首层独立排水层以上首层独立排水•19层以上首、二层独立排水层以上首、二层独立排水•1010层及以上－－两根立管层及以上－－两根立管•1010层以下－－一根立管层以下－－一根立管2024/8/1933 •室室内内排排水水系系统组成成装修房水暖专业知识宣讲 室内给水排水工程 2.1.给水系统 2.2.排水系统 2.3.热水系统22024/8/1934 •排水排水系系统附件附件 1.存水弯：存水弯的作用是在其内形成一定高度的水封，通常为50～100mm，阻止排水系统中的有毒有害气体或虫类进入室内，保证室内的环境卫生装修房水暖专业知识宣讲 室内给水排水工程 2.1.给水系统 2.2.排水系统 2.3.热水系统22024/8/1935 •排水排水系系统附件附件 2. 检查口 一般装于立管，供立管或立管与横支管连接处有异物堵塞时清掏用，多层或高层建筑的排水立管上每隔一层就应装一个，检查口间距不大于10m。
检查口设置高度一般从地面至检查口中心1m为宜3. 清扫口 一般装于横管，尤其是各层横支管连接卫生器具较多时，横管长度超过一定长度时，横支管起点应装置清扫口4.地漏 通常装在地面须经常清洗或地面有水需排泄处,地漏水封高度不能低于50mm装修房水暖专业知识宣讲 室内给水排水工程 2.1.给水系统 2.2.排水系统 2.3.热水系统22024/8/1936 •提示： 所有洁（器）具排水支管与排水干管之间必须有水封保护，避免异味气体影响室内环境装修房水暖专业知识宣讲 室内给水排水工程 2.1.给水系统 2.2.排水系统 2.3.热水系统22024/8/1937 同同层排水系排水系统降板式假墙式隔层式装修房水暖专业知识宣讲 室内给水排水工程 2.1.给水系统 2.2.排水系统 2.3.热水系统22024/8/1938 假假墙式同式同层排水系排水系统布置布置卫生生间时，砌一堵假，砌一堵假墙将管道将管道和水箱都和水箱都隐藏在其中藏在其中装修房水暖专业知识宣讲 室内给水排水工程 2.1.给水系统 2.2.排水系统 2.3.热水系统2管道系统管道系统HDPE管道管道（高密度聚乙烯管）（高密度聚乙烯管）关键部件关键部件侧排式马桶＋隐蔽式水箱侧排式马桶＋隐蔽式水箱假墙厚度假墙厚度200~300mm2024/8/1939 •排水系统与装修之间需协调的关系•合理选择卫生洁具，确定排水方式•根据排水管井的大小，合理布局•管井检查口的位置应合理便于日后检修用•注意选用的地漏水封高度要满足50mm的要求•装修施工前需做闭水（通球）试验，地下埋设、吊顶内等暗装污水、雨水、冷凝水管等要达到确保不渗不漏（不堵）装修房水暖专业知识宣讲 室内给水排水工程 2.1.给水系统 2.2.排水系统 2.3.热水系统22024/8/1940 热水系水系统类型及型及组成成 室内给水排水工程 2.1.给水系统 2.2.排水系统 2.3.热水系统2装修房水暖专业知识宣讲•热水系统热水系统•集中式集中式•分散式分散式•卫生间设电热水器卫生间设电热水器•淋浴（浴盆）淋浴（浴盆）•厨房设厨宝厨房设厨宝•洗涤盆洗涤盆•卫生间洗脸盆卫生间洗脸盆•系统需设循环管（泵）系统需设循环管（泵）2024/8/1941 室内给水排水工程 2.1.给水系统 2.2.排水系统 2.3.热水系统2装修房水暖专业知识宣讲•热水系水系统与装修之与装修之间需需协调的关系的关系装修设计将热水器、用水点位置确定后，需提供给土建设计单位，连接各用热水点间的管道在土建施工中预埋当选择的电热水器水箱为承压式时，有泄水管需预埋2024/8/1942 装修房水暖专业知识宣讲 室内燃气工程3天然气主要成分为甲烷，比重0.65，比空气轻，具有无色、无味、无毒之特性，天然气目前按规定均需添加臭剂，以便用户嗅辨 。
天津市住宅使用的燃气-----＜0.01MPa低压天然气直接供给关于燃气的一些常识过多的甲烷弥漫在空气中会造成窒息，甲烷和空气成适当比例的混合物，遇火花会发生爆炸甲烷在空气中的爆炸极限是含甲烷5%~15% 2024/8/1943 装修房水暖专业知识宣讲 室内燃气工程3•室内燃气室内燃气管道系管道系统由由用用户引入管、引入管、立管、用立管、用户支管、燃气支管、燃气计量表、用量表、用具具连接管和接管和燃气用具燃气用具组成成2024/8/1944 相关国家相关国家规范范装修房水暖专业知识宣讲 室内燃气工程32024/8/1945 相关国家相关国家规范范装修房水暖专业知识宣讲 室内燃气工程32024/8/1946 相关国家相关国家规范范装修房水暖专业知识宣讲 室内燃气工程32024/8/1947 相关国家规范装修房水暖专业知识宣讲 室内燃气工程32024/8/1948 室内燃气工程3装修房水暖专业知识宣讲2024/8/1949 装修房水暖专业知识宣讲 室内燃气工程3煤气表安装煤气表安装图2024/8/1950 橱柜内的煤气管道 室内燃气工程3装修房水暖专业知识宣讲2024/8/1951 工程照片 室内燃气工程3装修房水暖专业知识宣讲2024/8/1952 住宅新风系统4装修房水暖专业知识宣讲•满足舒适的室内生活足舒适的室内生活环境的重要因素境的重要因素 ----室内空气室内空气质量量•室内空气质量•温度•湿度•新鲜度•冬季供暖，夏季供冷•加湿或去湿•保证室内通风量2024/8/1953 A. A. 开窗通开窗通风1 1）通）通风量不易控制，不能保量不易控制，不能保证室内气候的室内气候的稳定性、均匀性，受季定性、均匀性，受季节和气候和气候因素影响大；因素影响大；2 2）开窗自然通）开窗自然通风风向气流盲目，气流向气流盲目，气流组织无法有效控制；无法有效控制；3 3）开窗通）开窗通风在某些在某些场所会所会带来来严重的噪声重的噪声污染染B. B. 门窗渗透窗渗透 门窗的密窗的密闭性越来越好，依靠性越来越好，依靠热压、、风压的的门窗渗透窗渗透实现室内通室内通风换气已气已经不太不太现实 住宅新风系统4装修房水暖专业知识宣讲•自然通自然通风满足室内通足室内通风量的量的问题2024/8/1954 采用机械通采用机械通风的方式，在不开窗的前提下，一天的方式，在不开窗的前提下，一天2424小小时365365天天为整个房整个房屋提供新屋提供新鲜的自然空气，保的自然空气，保证室内空气新室内空气新鲜度度 住宅新风系统4装修房水暖专业知识宣讲住宅新住宅新风系系统系系统组成成2024/8/1955 住宅新风系统4装修房水暖专业知识宣讲•新新风系系统设计原原则•原则一：定义新风路径----新风从空气较洁净区域进入，由污浊处排出。
一般污浊空气从浴室、卫生间及厨房排出，而新鲜空气则从起居室、卧室等区域送入•原则二：确定住房内最小通风量----以满足人们日常工作、休息时所需的新鲜空气量按国家通风规范，每人每小时必须保证30立方米或按房间换气次数≮0.5次/h•原则三：定义通风时间----保证新风的连续性，一年365天，一天24小时连续不间断通风健康健康 舒适舒适 节节能能2024/8/1956 住宅新风系统4装修房水暖专业知识宣讲窗式新风进风口（室内）窗式新风进风口（室外）2024/8/1957 住宅新风系统4装修房水暖专业知识宣讲室外排气口排风主机及排风管室内排风口2024/8/1958 住宅新风系统4装修房水暖专业知识宣讲•新新风系系统与装修之与装修之间需需协调的关系的关系•排风主机安装在厨房或卫生间吊顶内，需预留检修口•室内排风管处需要做吊顶2024/8/1959 。
