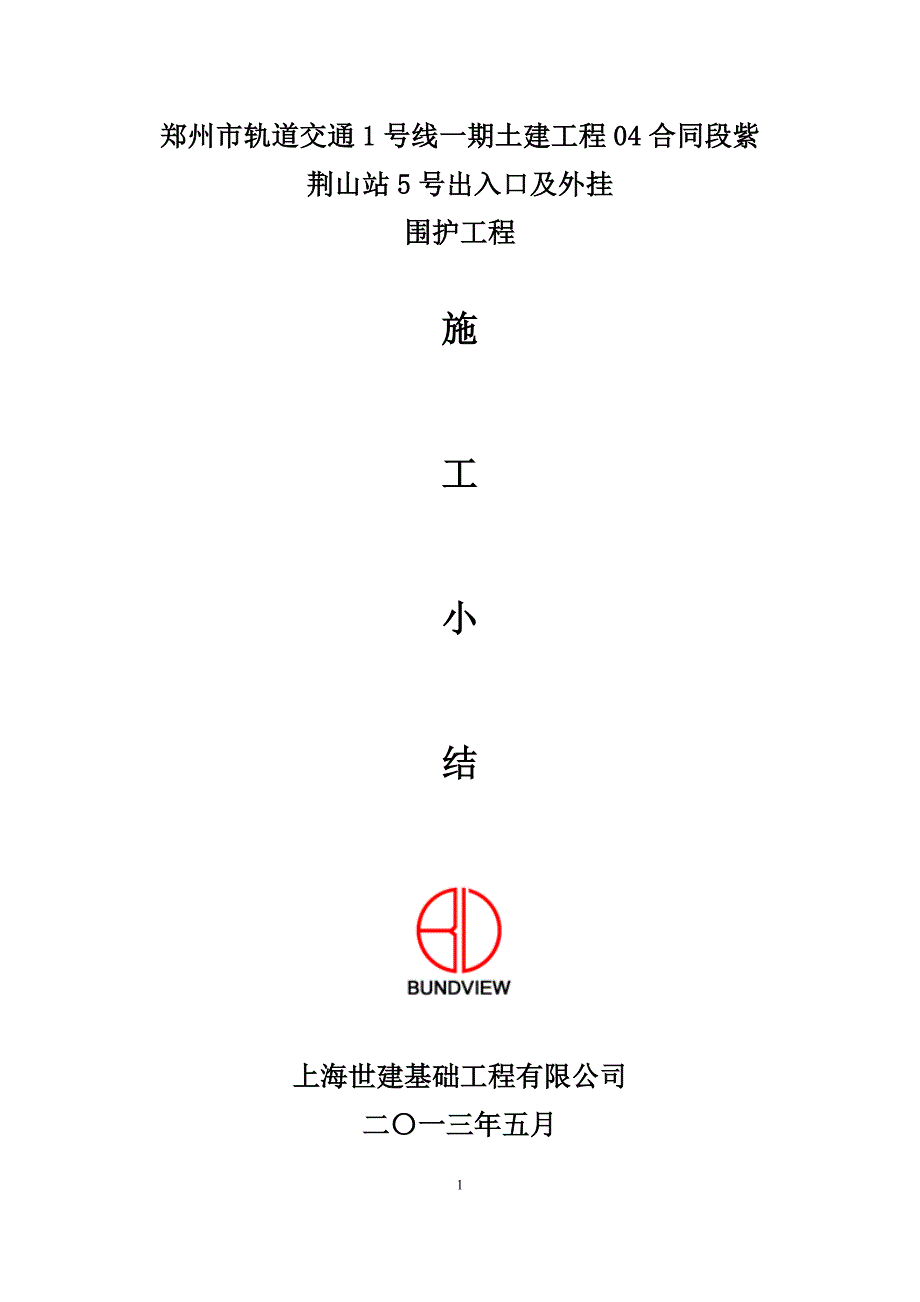

郑州市轨道交通1号线一期土建工程04合同段紫荆山站5号出入口及外挂围护工程施工小结上海世建基础工程有限公司二〇一三年五月目 录1、工程概况 31.1 地理位置及周边环境 31.2、地质条件 32、人员概况 63、围护工程施工 73.1 三轴搅拌桩及SMW工法桩施工 7 3.2 施工平面图 10 1、 工程概况紫荆山站位于郑州市紫荆山路与金水路交叉口东南角，呈“T”字形该工点设计单位为中铁第四勘察设计集团有限公司车站设计起点里程为右CK20+999.8，车站终点里程为CK21+145.2，车站总长约145.4m，车站最大宽度29.9m，车站底板高程约72.20m，车站主体结构底板埋深约23.6m，顶板覆土约3m，车站主体结构采用明挖顺做法施工该项目勘察等级为甲级5号出入口部位局部基坑围护1.1 地理位置及周边环境郑州市轨道交通1号线紫荆山站工程场地所处地貌单元为黄淮冲积平原拟建场地因有金水河，黄河博物院、紫荆山立交桥、紫荆山公园等，场地地形略有起伏，勘察期间地面高程92.52～99.11.2、地质条件1.2.1 地基土的构成与特征 根据岩土的时代成因、地层岩性及工程特性，本场地勘探揭露70.0m深度范围内地层主要为填土、粉土、粉质粘土、粉砂、细砂等。
1.2.2 场地水文地质条件1）杂填土（Q4ml）：杂色，松散～稍密，场地差别较大，上部为硬化路面、草坪、金水河河底，下部为堆积的杂填物，主要有人工堆填粉土、砖块、砼、碎石块、炉渣、灰渣等建筑垃圾，成分杂乱，结构松散局部为素填土，含植物根系等组成成分不均，结构松散本层层底埋深2.00～7.80m，平均层底埋深4.62m，层厚2.00～7.80m，平均层厚4.62m，层底高程88.02～96.10m，平均层底标高91.89m （10）粉土（Q4al）：黄褐色～褐黄色，稍湿，稍密～中密，含褐黄色铁染斑点和灰斑，偶见蜗牛壳碎片，摇振反应中等，干强度低，韧性低局部见粉砂薄层和粉质粘土薄层本层层底埋深5.80～10.50m，平均层底埋深7.82m，层厚1.60～5.70m，平均层厚3.58m，层底高程86.79～91.70m，平均层底标高89.04m本层标贯实测击数N为8.0～15.0击，静力触探试验比贯入阻力Ps为3.7MPa11）粉土（Q4al）：褐黄色，稍湿～湿，中密～密实，含蜗牛壳碎片和钙质结核，褐黄色铁染斑点和灰色网纹，摇振反应中等，干强度低，韧性低该层砂感强，局部地段相变为粉砂。
本层层底埋深4.50～13.50m，平均层底埋深10.77m，层厚1.80～5.40m，平均层厚3.27m，层底高程82.37～89.59m，平均层底标高86.01m本层标贯实测击数N为15.0～30.0击，静力触探试验比贯入阻力Ps为6.6MPa12）粉土（Q4al）：褐黄色，湿，密实，含钙质结核，摇振反应中等，干强度低，韧性低，该层砂感较强，局部夹薄层粉砂本层层底埋深6.40～18.50m，平均层底埋深13.67m，层厚1.00～5.40m，平均层厚3.02m，层底高程77.07～88.39m，平均层底标高82.99m本层标贯实测击数N为16.0～32.0击，静力触探试验比贯入阻力Ps为5.1MPa14）粉砂（Qal）：黄褐色～褐黄色，饱和，密实，成分以长石、石英为主，含少量云母，见蜗牛壳碎片，颗粒级配良好本层层底埋深14.50～25.50m，平均层底埋深21.30m，层厚3.20～14.70m，平均层厚8.09m，层底高程72.29～78.05m，平均层底标高75.22m本层标贯实测击数N为24.0～46.0击本层主要为土层与砂层的过渡层，局部发育为砂感较强的粉土本层上部颗粒较细近粉土，下部颗粒较粗。
15）粉土（Q4al）：黄褐色，湿，密实，含铁锰质结核，摇振反应中等，干强度低，韧性低本层层底埋深20.0～28.0m，平均层底埋深24.32m，层厚1.10～7.50m，平均层厚3.07m，层底高程70.39～75.82m，平均层底标高72.25m本层标贯实测击数N为17.0～32.0击16）细砂（Q4al）：灰黄色，饱和，密实，成分以长石、石英、云母片为主，颗粒级配良好，局部夹薄层粉土本层层底埋深23.50～31.0m，平均层底埋深27.87m，层厚1.50～8.60m，平均层厚4.66m，层底高程65.79～70.80m，平均层底标高68.64m本层标贯实测击数N为30.0～55.0击17-1）粉土（Q4al）：黄褐色，湿，密实，含铁锰质结核，摇振反应中等，干强度低，韧性低该层仅在场地Jz-Ⅲ09-6号孔出现，层底埋深34.6m，层厚4.60m，层底高程62.19m本层标贯实测击数N为26.0～28.0击17）细砂（Q4al）：浅黄～黄色，饱和，密实，成分以石英、长石、云母为主，偶见小姜石，颗粒级配不良本层层底埋深29.30～40.60m，平均层底埋深35.01m，层厚3.10～11.80m，平均层厚6.99m，层底高程55.79～64.63m，平均层底标高61.51m。
本层标贯实测击数N为31.0～70.0击33）粉质粘土（Q3al）：黄褐色～褐黄色，可塑～硬塑，含铁锰质斑纹及钙质结核，粒径1-3cm不等，局部地段钙质结核含量较高，富集成胶结层，切面稍有光滑，干强度高，韧性中等本层层底埋深37.0～45.30m，平均层底埋深41.74m，层厚3.40～10.20m，平均层厚6.90m，层底高程52.05～57.89m，平均层底标高54.79m本层标贯实测击数N为22.0～43.0击34）粉土（Q3al）：褐黄色，湿，密实，含铁锰质结核、小姜石，局部姜石含量较高，摇振反应中等，干强度低，韧性低本层层底埋深42.0～48.0m，平均层底埋深44.82m，层厚1.00～7.40m，平均层厚3.61m，层底高程47.52～55.39m，平均层底标高51.68m本层标贯实测击数N为22.0～39.0击35）粉质粘土（Q3al）：黄褐色，硬塑，含铁锰质结核、小姜石，局部姜石含量较高，见青灰色条纹，切面稍有光滑，干强度高，韧性中等本层层底埋深46.0～50.0m，平均层底埋深47.87m，层厚2.0～7.60m，平均层厚4.69m，层底高程46.57～51.10m，平均层底标高48.99m。
本层标贯实测击数N为25.0～48.0击36）粉质粘土（Q2al）：黄褐色～棕黄色，硬塑，含钙质结核、姜石，局部姜石含量较高，切面稍有光滑，干强度高，韧性中等本层层底埋深47.70～60.10m，平均层底埋深55.91m，层厚4.70～10.50m，平均层厚8.46m，层底高程36.57～44.85m，平均层底标高40.60m本层标贯实测击数N为21.0～40.0击37-1）细砂（Q2al）：黄褐色，饱和，密实，成分以石英、长石、云母为主，级配良好，该层分布不均匀，呈透镜体状分布，场地内局部地段缺失本层层底埋深47.70～60.10m，平均层底埋深55.91m，层厚4.70～10.50m，平均层厚8.46m，层底高程36.57～44.85m，平均层底标高40.60m本层标贯实测击数N为44.0～72.0击37）粉质粘土（Q2al）：棕黄色，硬塑，含铁锰质结核、姜石，局部姜石含量高，切面稍光滑，干强度高，韧性中等该层在勘探范围内未揭穿，最大揭露厚度14.0m本层标贯实测击数N为25.0～45.0击2、人员概况项目经理：黄天伟项目负责人：薛仁忠现场负责：贺小军技术员：洪斌工种：勤杂工 人数：2桩机司机:尤勇 指挥：贺小军 拌浆：老张保洁：李本峰3、围护工程施工本工程根据设计要求，5#出入口及外挂采用SMW工法桩施工，图纸设计为25.35米总包优化了工程量，其中外挂35幅桩改为21.5米，上部10米水泥掺量8%，下部掺量20%，出入口10幅桩上部16.5米水泥掺量8%，下部5米掺量20%。
围护工作量(签证工程量）见下： 编号桩长m断面面积（m2）幅数工程量（m3)备注125.351.495首幅(3)113.695双层外挂225.351.0312421065.90双层外挂总计1179.6其中6#、20#、21#桩因钻孔灌注桩扩孔只施工到15米位置，工程量按15米结算因工程量较少结算时按设计方量3. 1 工期及进度根据设计图纸及现场施工条件，本工程三轴搅拌桩及SMW工法桩机2013年5月14日进场到2013年5月26日施工完毕移位拆卸完毕后于2013年5月29日退场工作6天，共完成45幅三轴搅拌桩，平均每天完成8幅3. 2水泥用量材料用量见下表：材料种类理论用量(t)记录水泥用量（t）实际用量(t)P.O42.5普通硅酸盐水泥251.5271.5271.5因土层复杂水泥按21.5米深度施工时超用20T，和总包交涉，总包要求不超过25.35米深度水泥用量就行3. 3 工程设计要求及施工时参数水灰比：1.5水泥参入量：20%（坑底上部弱加固区域8%）搅拌下沉速度：下沉速度≤1m/min；提升速度≤2m/min流量：400L/min3.3.1桩长21.5米、上部10米水泥掺量8%、下部11.5米水泥掺量20%，单桩理论水泥用量:1.031×10×1.8×8%+1.031×11.5×1.8×20%=5.75T3.3.2 单桩实际水泥用量分析： 10米弱加固下沉时间；10÷1=10min 21.5米单桩提升总时间：21.5÷2=10.75min 10米弱加固下沉水泥用量（水灰比4.0）：400×10÷1000×1.15÷5=0.92T 21.5米单桩提升水泥用量（水灰比2.0）：400×10.75÷1000×1.29÷3=1.85T 11.5米强加固水泥用量：5.75-0.92-1.85=2.98T 11.5米强加固水泥浆液用量（水灰比2.0）：2.98×（4+1）÷1.29×1000=12956L 11.5米强加固下沉时间11550÷400=32min 11.5米强加固下沉速度：11.5 ÷29=0.4m/min3.3.3桩长21.5米、上部16.5米水泥掺量8%、下部5米水泥掺量20%，单桩理论水泥用量:1.031×16.5×1.8×8%+1.031×5×1.8×20%=4.3T3.3.4 单桩实际水泥用量分析： 16.5米弱加固下沉时间；16.5÷1=16.5min 21.5米单桩提升总时间：21.5÷2=10.75min 16.5米弱加固下沉水泥用量（水灰比4）：400×16.5÷1000×1.13÷5=1.5T 21.5米单桩提升水泥用量（水灰比3）：400×10.75÷1000×1.2÷4=1.29T 5米强加固水泥用量4.3-1.5-1.29=1.51T 5米强加固水泥浆液用量（水灰比3.0）：1.51×（3+1）÷1.2×1000=5033L 5米强加固下沉时间5033÷400=12.5min 5米强加固下沉速度：5 ÷12.5=0.4m/min4、施工设备本工程三轴搅。
