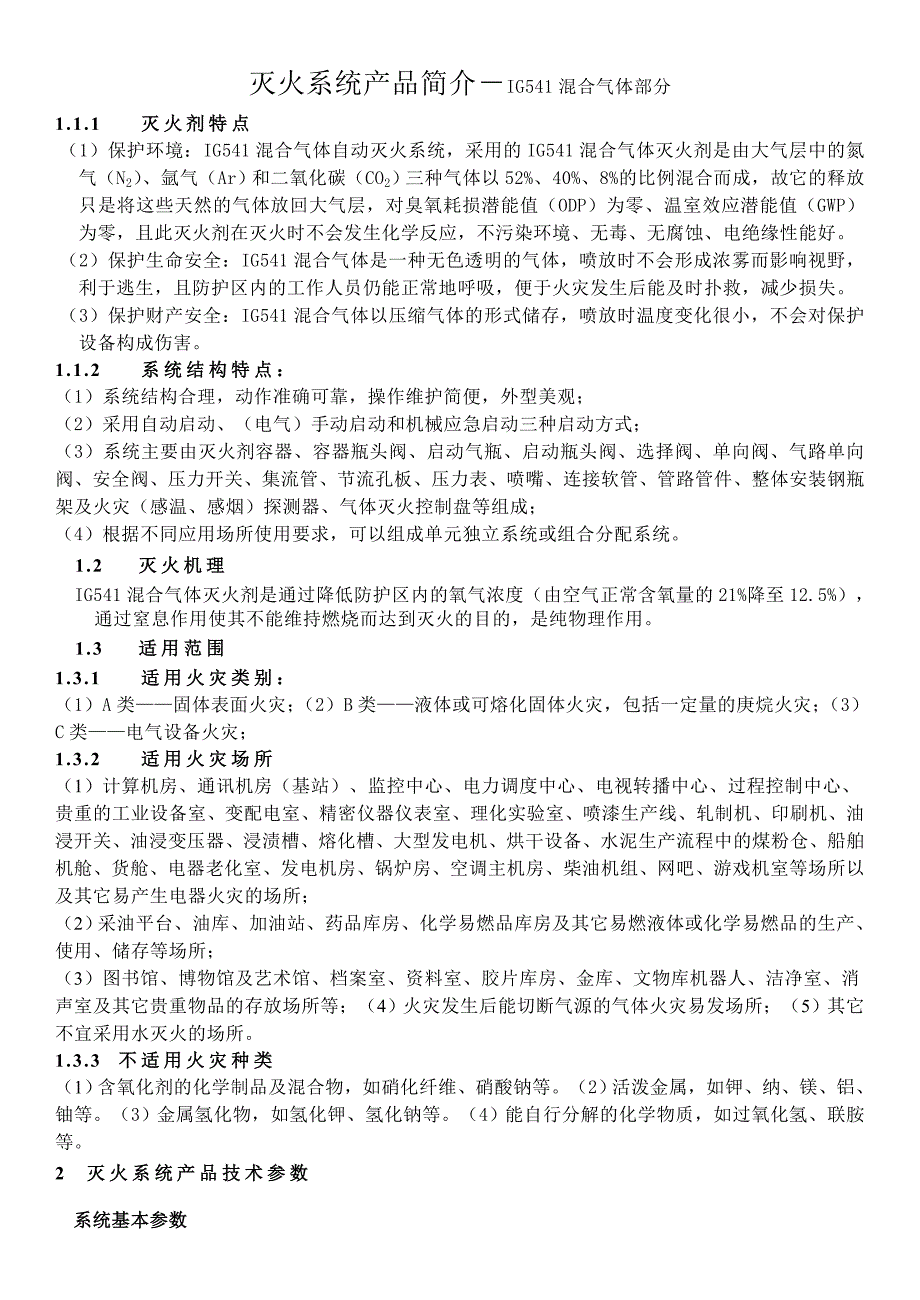

灭火系统产品简介－IG541 混合气体部分1.1.1 灭灭火火剂剂特特点点 （1）保护环境：IG541 混合气体自动灭火系统，采用的 IG541 混合气体灭火剂是由大气层中的氮气 （N2） 、氩气（Ar）和二氧化碳（CO2）三种气体以 52%、40%、8%的比例混合而成，故它的释放只 是将这些天然的气体放回大气层，对臭氧耗损潜能值（ODP）为零、温室效应潜能值（GWP）为零， 且此灭火剂在灭火时不会发生化学反应，不污染环境、无毒、无腐蚀、电绝缘性能好 （2）保护生命安全：IG541 混合气体是一种无色透明的气体，喷放时不会形成浓雾而影响视野，利 于逃生，且防护区内的工作人员仍能正常地呼吸，便于火灾发生后能及时扑救，减少损失 （3）保护财产安全：IG541 混合气体以压缩气体的形式储存，喷放时温度变化很小，不会对保护设 备构成伤害 1.1.2 系系统统结结构构特特点点：： （1）系统结构合理，动作准确可靠，操作维护简便，外型美观； （2）采用自动启动、（电气）手动启动和机械应急启动三种启动方式； （3）系统主要由灭火剂容器、容器瓶头阀、启动气瓶、启动瓶头阀、选择阀、单向阀、气路单向阀、 安全阀、压力开关、集流管、节流孔板、压力表、喷嘴、连接软管、管路管件、整体安装钢瓶架及 火灾（感温、感烟）探测器、气体灭火控制盘等组成； （4）根据不同应用场所使用要求，可以组成单元独立系统或组合分配系统。
1.2灭灭火火机机理理IG541 混合气体灭火剂是通过降低防护区内的氧气浓度（由空气正常含氧量的 21%降至 12.5%）， 通过窒息作用使其不能维持燃烧而达到灭火的目的，是纯物理作用1.3适适用用范范围围1.3.1 适适用用火火灾灾类类别别 ：： （1）A 类——固体表面火灾；（2）B 类——液体或可熔化固体火灾，包括一定量的庚烷火灾； （3）C 类——电气设备火灾； 1.3.2 适适用用火火灾灾场场所所 （1）计算机房、通讯机房（基站）、监控中心、电力调度中心、电视转播中心、过程控制中心、贵 重的工业设备室、变配电室、精密仪器仪表室、理化实验室、喷漆生产线、轧制机、印刷机、油浸 开关、油浸变压器、浸渍槽、熔化槽、大型发电机、烘干设备、水泥生产流程中的煤粉仓、船舶机 舱、货舱、电器老化室、发电机房、锅炉房、空调主机房、柴油机组、网吧、游戏机室等场所以及 其它易产生电器火灾的场所； （2）采油平台、油库、加油站、药品库房、化学易燃品库房及其它易燃液体或化学易燃品的生产、 使用、储存等场所； （3）图书馆、博物馆及艺术馆、档案室、资料室、胶片库房、金库、文物库机器人、洁净室、消声 室及其它贵重物品的存放场所等；（4）火灾发生后能切断气源的气体火灾易发场所；（5）其它不 宜采用水灭火的场所。
1.3.3不不适适用用火火灾灾种种类类 （1）含氧化剂的化学制品及混合物，如硝化纤维、硝酸钠等2）活泼金属，如钾、纳、镁、铝、 铀等3）金属氢化物，如氢化钾、氢化钠等4）能自行分解的化学物质，如过氧化氢、联胺 等2灭灭火火系系统统产产品品技技术术参参数数系统基本参数系统基本参数灭火技术方式： 全淹没灭火方式 系统设计工作压力： 15MPa 最大工作压力： 17.2MPa 最小工作压力： 13.9MPa 灭火剂储存容器充装压力（20℃）： 15MPa 灭火剂储存容器容积： 70L，80L，90L 灭火剂组成： 氮气（N2）、氩气（Ar）、二氧化碳（CO2） 喷射时间： ≤60s 系统工作电源： DC 24V 使用环境温度： 0℃～50℃ 启动气体： 氮气(N2) 启动气体充装压力（20℃）： 6MPa 启动气瓶容积： 4.0L，8.0L 集流管工作压力： ≥15MPa 集流管安全泄放压力： （22.0±1.1）MPa 瓶头阀安全泄放压力： （22.0±1.1）MPa3灭灭火火系系统统组组成成及及工工作作原原理理3.1系系统统组组成成3.1.1 系系统统组组成成 IG541 混合气体自动灭火系统主要由火灾探测控制单元（包括火灾（感温、感烟）探测器、 报警控制器、气体灭火控制盘、声光报警器、喷射指示灯、紧急启动/停止按钮等）、灭火系统 单元（包括混合气体灭火剂瓶组、整体安装钢瓶架、单向阀、气路单向阀、集流管、安全泄压 装置、驱动装置、启动瓶组、连接管、选择阀、管网及喷嘴等）等组成。
3.1.2 系系统统分分类类 IG541 混合气体自动灭火系统为全淹没灭火系统，分为单元独立系统和组合分配系统两种型式 （1）单元独立系统：一套 IG541 混合气体供给源，通过固定管道和喷嘴，对一个防护区实施保 护 （2）组合分配系统：一套 IG541 混合气体供给源，通过固定管道和喷嘴，对两个及两个以 上防护区实施保护3.2系系统统工工作作原原理理3.2.1 系系统统工工作作流流程程 3.2.2 系系统统工工作作原原理理及及示示意意图图 （1）单元独立系统工作原理 系统工作原理见（图1）当保护区发生火灾时，灭火系统有三种启动方式：自动启动：电气手○ 1○ 2动启动：机械应急启动： 在气体灭火控制盘不能发出灭火指令时，可采用机械应急启动，此时可○ 3拉出启动瓶头阀上限位器，用 力拍击顶部推杆，释放启动动 气体，开启灭火系统，释放灭 火剂，实施灭火；当启动瓶组 无法动作时，则先拉出选择阀 上限位器，用力拍击顶部推杆， 开启选择阀，然后同样拉出灭 火剂瓶组瓶头阀上限位器，用 力拍击顶部推杆，开启动灭火剂瓶组瓶头阀，释放灭火剂，实施灭火 1．瓶组架 2.储气瓶 3.储气瓶头阀 4.集流管安全阀 5.单向阀 6.集流管 7.高压金属软管 8.启动瓶头阀 9.节流孔板 10.喷头 11.压力开关 12.启动 瓶 13.灭火控制盘 图 1 单元独立系统示意图 （2）组合分配系统工作原理 组合分配系统是一套灭火装置通过选择阀和气路单向阀的控制，保护多个防护区的灭 火系统，除采用选择阀和气路单向阀组合分配控制外，其余与单元独系统相同，其工作原 理：(如下图) 1．瓶组架 2.储气瓶 3.储气瓶头阀 4.集流管安全阀 5.单向阀 6.集流管 7.高压金属软管 8.启动瓶组 9.节流孔板 10.喷头 11.压力开关 12.选择 阀 13.气路单向阀 14、报警控制器 15.灭火控制盘 图 2 组合分配系统示意图3.3系系统统报报警警及及灭灭火火控控制制4灭灭火火系系统统主主要要零零部部件件4.1灭灭火火剂剂瓶瓶组组4.1.1 IG541 混混合合气气体体储储气气瓶瓶组组(1)用 途：(2)使用说明：充灭火剂需从压力表接口处充入。
使用时，按设计要求充装一定量灭火○ 1○ 2 剂，通过（自动、电气手动、机械应急）某种方式开启瓶头阀，靠内部压力释放灭火剂当钢瓶中 压力超过安全膜片承受的压力时，安全膜自动爆破，灭火剂通过安全孔泄放，起到保护作用充气 时必须在压力表下锁母处于锁紧状态，拆下压力表，从表座内接充气管路接好后旋开锁母 180°～360°即可充气或灭火剂充完后锁紧锁母即可松开压力表下的螺母 90°即可显示瓶内压力；○ 3 压力查看完毕需将螺母紧死注意：切不可将螺母全部松开，以防意外 (3)基本参数：储气瓶组规格气瓶容积工作压力环境温度出口连接尺寸D(Φ)mmHmm当量长度（m）ZH-CPZ7070L15MPa0～50℃M24×1.527915325ZH-CPZ8080L15MPa0～50℃M24×1.527917105ZH-CPZ9090L15MPa0～50℃M24×1.5279199054.1.2 启启动动瓶瓶组组 (1)用 途： (2)使用说明：使用时，需按要求充装氮气，并按设计要求组装在启动气路上当气体灭火○ 1 控制盘发出灭火指令时（自动和手动） ，电磁阀开启，使对应选择阀、灭火剂瓶头阀开启，释 放灭火剂，达到灭火目的；手动时，拔开保险片，按下推杆按钮。
自动时,输入 DC24V.1A 电压 给电磁阀机械应急操作时需将限位器拉出，手动拍击推杆，使对应选择阀、灭火剂瓶头阀开 启，释放灭火剂，达到灭火目的 充气时，旋下压力表，接上充气接头，旋开表下螺母 90°～180°待压力充到额定压力时，拧○ 2 紧螺母即可 (3)基本参数：启动瓶组规格容器容积工作压力额定工作电压额定工作电流D(Φ)mmHmm连接尺寸QPZ44L6MPa24V1.33A114625M14×1.5QPZ4040L6MPa24V1.33A2191395M14×1.54.2单单向向阀阀4.2.1 单单向向阀阀(1)用 途：该单向阀安装于集流管与软管之间，用以防止灭火剂倒流必须垂直安装2)基本参数：型号公称通径(mm)工作压力(MPa)开启压力(MPa)当量长度（m）连接尺寸ZH-DX1212150.13 M24×1.5,ZG43(3)使用说明：单向阀安装在集流管上，与高压金属软管相连并用球面密封当释放灭火剂时， 混合气体经高压金属软管顶起阀芯，药剂汇集在集流管中，经相应的选择阀及管路喷射到各 防护区 4.2.2 气气路路单单向向阀阀 (1)用 途：该阀安装在启动管道中， 用以控制启动气流方向。
（因两端接口一样，安装时要 注意箭头方向 ）(2)基本参数：型号公称通径(mm)工作压力(MPa)开启压力(MPa)连接尺寸ZH-DX06660.02M14×1.5(两端)(3)使用说明：气体单向阀安装在气动管路上，控制启动气体的流动方向，并根据防护区需要， 使启动气体打开相应的控制阀门，启动灭火系统4.3连连接接管管（（高高压压金金属属软软管管））(1)用 途：压力软管安装在容器阀与灭火剂管路单向阀之间用以输送灭火剂和缓冲灭火剂释 放时的冲力2)结 构：接头、软管体等组成 (3)安装说明：该管连接于灭火剂容器瓶与集流管单向阀之间高压金属软管最少弯曲半径不得 小于 166mm (4)基本参数：型号公称通径最大工作压力当量长度连接尺寸RG1212mm17.2MPa1mM24×1.54.4安安全全泄泄压压装装置置（（安安全全泄泄压压阀阀））(1)用 途：该阀安装在集流管上, 当管道中压力大于允许值时, 安全膜片爆破, 起到保护系统 的作用使用后应该更换与原膜片规格、 尺寸、材质、爆破压力相同的膜片2)结 构：由安全阀座、压环、爆破片等组成 (3)使用说明：安全阀安装于集流管一端或上侧，不应朝向操作面。
4)基本参数：规格型号系统最高工作压力爆破压力连接尺寸ZH-AQ1517.2MPa22.0±1.1MPaZG1/24.5选选择择阀阀(1)用 途：选择阀安装在集流管上，一端与集流管连接，一端与灭火剂输送管道连 接，该阀在组合分配系统中,用以控制灭火剂流动方向平时选择阀关闭，火灾时， 灭火剂通过打开的选择阀输送到发生火灾的保护区2)结 构： (3)基本参数：型号通径(mm)工作压力(MPa)当量长度（m）连接尺寸或方式ZH-XZ2525153ZG1ZH-XZ3232154ZG411ZH-XZ4040155ZG211ZH-XZ5050156ZG2ZH-XZ6565157.5ZG221ZH-XZ8080159法兰ZH-XZ1001001511.5法兰ZH-XZ1251251514.5法兰ZH-XZ1501501518法兰(4)使用说明：选择阀安装在集流管的出口处，对应于各个保护区各设一个，用组合分配系统 中，一旦某个区域需要灭火时，首先启动气体打开选择阀，形成。
