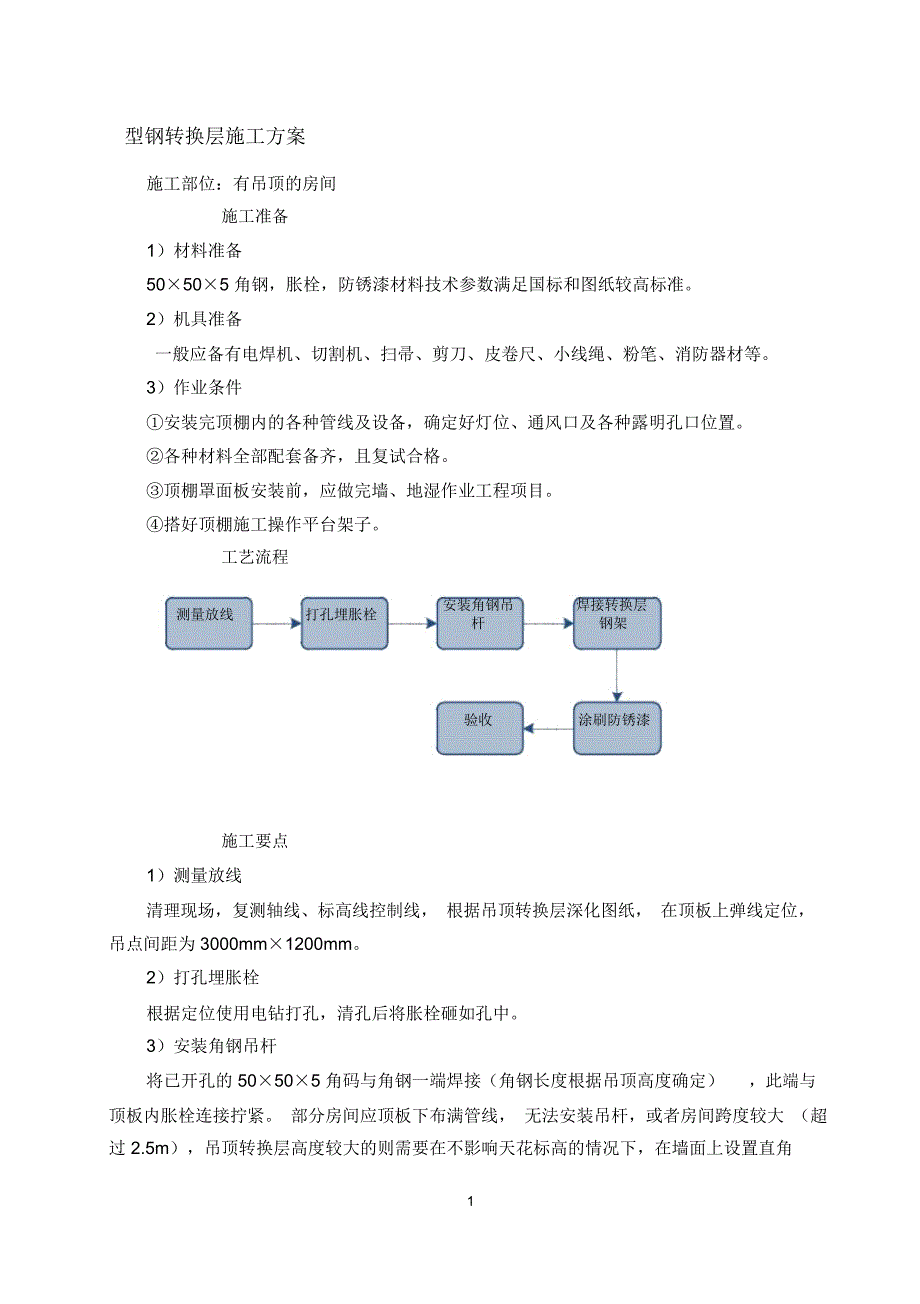

型钢转换层施工方案施工部位：有吊顶的房间 施工准备1）材料准备50×50×5 角钢，胀栓，防锈漆材料技术参数满足国标和图纸较高标准2）机具准备一般应备有电焊机、切割机、扫帚、剪刀、皮卷尺、小线绳、粉笔、消防器材等3）作业条件①安装完顶棚内的各种管线及设备，确定好灯位、通风口及各种露明孔口位置②各种材料全部配套备齐，且复试合格③顶棚罩面板安装前，应做完墙、地湿作业工程项目④搭好顶棚施工操作平台架子 工艺流程测量放线打孔埋胀栓安装角钢吊焊接转换层杆钢架验收 涂刷防锈漆 施工要点1）测量放线清理现场，复测轴线、标高线控制线， 根据吊顶转换层深化图纸， 在顶板上弹线定位，吊点间距为 3000mm×1200mm2）打孔埋胀栓根据定位使用电钻打孔，清孔后将胀栓砸如孔中3）安装角钢吊杆将已开孔的 50×50×5 角码与角钢一端焊接（角钢长度根据吊顶高度确定） ，此端与顶板内胀栓连接拧紧 部分房间应顶板下布满管线， 无法安装吊杆，或者房间跨度较大 （超过 2.5m），吊顶转换层高度较大的则需要在不影响天花标高的情况下，在墙面上设置直角1三角形反支撑点，横向使用方钢管直接与支撑点焊接，具备设置吊杆条件的，方钢管要与吊杆栓接或焊接，具体是否需要设置三角反支撑点，需要在现场实测实量后确定，如需设置参考此节内容，部分无法生根的型钢转换层可根据现场实际情况墙面生根用穿墙螺栓连接。
4）焊接转换层钢架根据下图将角钢焊接形成装换层转换层角钢末端用角码与墙体固定转换层水平网架由 50 角钢组成，间距 3000mm× 1200mm，竖向构件间距亦为 3000mm×1200mm，网架边缘部分距墙 200mm设置 50 角钢边框，走廊等狭窄空间装换层必须形成“井”字框架体系以增加整体刚度航站楼 B1F吊顶转换层钢架分布示意图SCALE:1：50转换层平面布置图转换层剖面图5）涂刷防锈漆涂刷灰色防锈漆，分三遍涂刷26）验收转换层完成后报总包、监理、业主单位验收 成品保护措施：晾放 24 小时至 48 小时（具体时间视环境温度而定，一般情况下，温度愈高所需时间愈短）高温天气下，防水层应防止暴晒，可用遮阳布或其他物品遮盖 质量要求1）保证项目①焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录②焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期③Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告④焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、坑等缺陷Ⅱ级焊缝不得有表面气孔、夹渣、坑、裂纹、电擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。
2）基本项目①焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净②表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每 50mm长度焊缝内允许直径≤ 0.4t ；且≤ 3mm气孔 2 个；气孔间距≤ 6 倍孔径③咬边：Ⅰ级焊缝不允许Ⅱ级焊缝：咬边深度≤ 0.05t ，且≤ 0.5mm，连续长度≤ 100mm，且两侧咬边总长≤ 10% 焊缝长度Ⅲ级焊缝：咬边深度≤ 0.lt ，且≤ lmm3）允许偏差项目，见下表项允许偏差 (mm)检验次Ⅰ级Ⅱ级Ⅲ级方法焊缝余高b<200.5 ～20.5～2.50.5 ～3.51对接焊缝(mm)b≥ 200.5 ～30.5～3.50～3.5<0.1t 且不大<0.1t 且不<0.1t 且不大用于 2.0大于 2.0于 3.0焊2角焊缝焊角尺寸hf ≤60～ +1.5缝(mm)hf>60～+3量焊缝余高hf ≤60～ +1.5规(mm)hf>60～+3检33组合焊缝T 形接头，十字接头、角接头>t/4查4焊角尺寸起重量≥ 50t ，中级工作制吊车梁T 形接头t/2 且≯ 10注： b 为焊缝宽度， t 为连接处较薄的板厚，hf 为焊角尺寸。
转换层验算书（最终以设计院审核通过的验算书为准）1、竖向构件的验算1）吊顶荷载计算A、计算单元：角钢吊杆及水平网架自重 =（ 3+1.2+2.8 ）× 3.77=26.39kg ，取 26.4kg(50 ×5 角钢重量为 3.77kg/m)B、轻钢龙骨吊顶自重取 0.15KN/m2C、型钢转换层自重取 0.073KN/ ㎡N=1.35×（ 0.15+0.073 ）× 1.2 ×3.0=1.084KNL50*50*5截面每米面积重量4.803.771.47.903.131.51.94.632.562.310.911.2117.795.0320.923282）竖向构件强度、刚度及焊缝强度验算①竖向构件自身的强度验算：N / An 1. 084 / 4. 7722. 7KN / ㎡fuf117KN /㎡1.25f y②竖向构件的刚度验算：l 0 / i28 / 0.9828.6350lo ：计算长度取 2.8mi ：回转半径取 0.98cm③5#角钢（型号为 50×50×5）下端角焊缝强度计算：该处为正面角焊缝，根据钢结构规范：4fN / hel w1. 084103/(0.7 4) (50 2 4) 224. 67N / mmw2f f t1.22 160195.2N / mm ，he：焊脚尺寸ht ~t 之间，保守取 4mm，由于为直角焊缝故乘以0.7 系数f 取 1.5lw ：焊缝计算长度取 l-2he ，（50-2x4 ）x2故，角钢下端焊缝强度满足要求。
④5#角钢（型号为 50x50x5）上端与预埋件间焊缝强度计算：该处为侧面角焊缝，根据钢结构规范：fN / hel w1. 084 1032/ ( 0. 7 4) ( 50 2 4) 24. 67N / mmwf t160N / mm2，he：焊脚尺寸ht ~t 之间，保守取 4mm，由于为直角焊缝故乘以0.7 系数f 取 1.5lw ：焊缝计算长度取 l-2he ，（50-2x4 ）x2故，角钢上端与预埋件间焊缝强度亦满足要求结论：使用 50×5 角钢作为转换层吊杆竖向，能够满足强度、刚度要求2、膨胀螺栓承载力验算与结构的连接方式采用两个 M8的膨胀螺栓 , 尺寸 8*80单个螺栓的荷载设计值为 NSD=1.084/2=0.542KNfcu,k=26.81）锚栓受拉钢材破坏计算：本条计算主要根据《 JGJ 145 - 2013 混凝土结构后锚固技术规程》第 、条①锚栓钢材破坏受拉承载力标准值 NRk,s = As x fstk=23.94KN②锚栓钢材破坏受拉承载力分项系数 γRs,N=1.3③锚栓钢材破坏受拉承载力设计值 NRd,s =NRk,s/ γRs,N=18.41KN④地震作用下锚固承载力降低系数 k=1⑤经安全性及地震荷载系数系数调整之后单个螺栓钢材破坏受拉承载力设计值NRd,s=16.74KN⑥判断 NSD是否小于 NRd,s，即锚栓的拉力设计值是否小于锚栓钢材破坏受拉承载力设计值：满足要求⑦设计荷载效应与材料承载能力的比值（应力比） ：0.042）混凝土锥体受拉破坏验算：本条计算主要根据《 JGJ 145 - 2013 混凝土结构后锚固技术规程》第 条5①开裂混凝土单根锚栓受拉，理想混凝土锥体破坏时的受拉承载力标准值 N0RK,c =7.0* （fcu,k ） 0.5 * （hef ）1.5=21.56KN②混凝土锥体破坏时理想临界边长 SCr,N = 3hef=252.00 mm ③理想化破坏锥体投影面面积 A0C,N =S2Cr,N =63504.00mm2 ④根据螺栓及连接板确定的破坏锥体投影面面积 AC,N=131947.20mm2 ⑤两个螺栓 AC,N =(C1+S1+0.5*SCr,N) x SCr,N=131947.2 mm2 ⑥螺栓至连接板最小边距 C 对受拉承载力的影响系数 ψ s,N=0.7+0.3*Cmin /CCR,N≤1.0 （ CCR,N取 1.5*hef ）=131947.20mm2⑦表层混凝土因密集配筋剥离对受拉承载力的影响系数 ψ re,N=0.5+hef/200 ≤1.0⑧外拉力 N 相对于群锚重心的偏心距 eN=0.00⑨荷载偏心对受拉承载力的影响系数 ψce,N=1/(1+2eN/Scr,N) =1.00⑩混凝土锥体破坏受拉承载力分项系数 γ Rc,N=3.00? 混凝土锥体破坏时混凝土结构受拉承载力标准值NRk,c=N0RK,c*AC,N/A0C,N*ψs,N* ψre,N* ψ ce,N=53.37KN? 混凝土锥体破坏时受拉承载力设计值 NRd,c =NRk,c / rRc,N=17.79KN? 经安全性及地震荷载系数系数调整之后混凝土锥体破坏时受拉承载力设计值NRd,。
