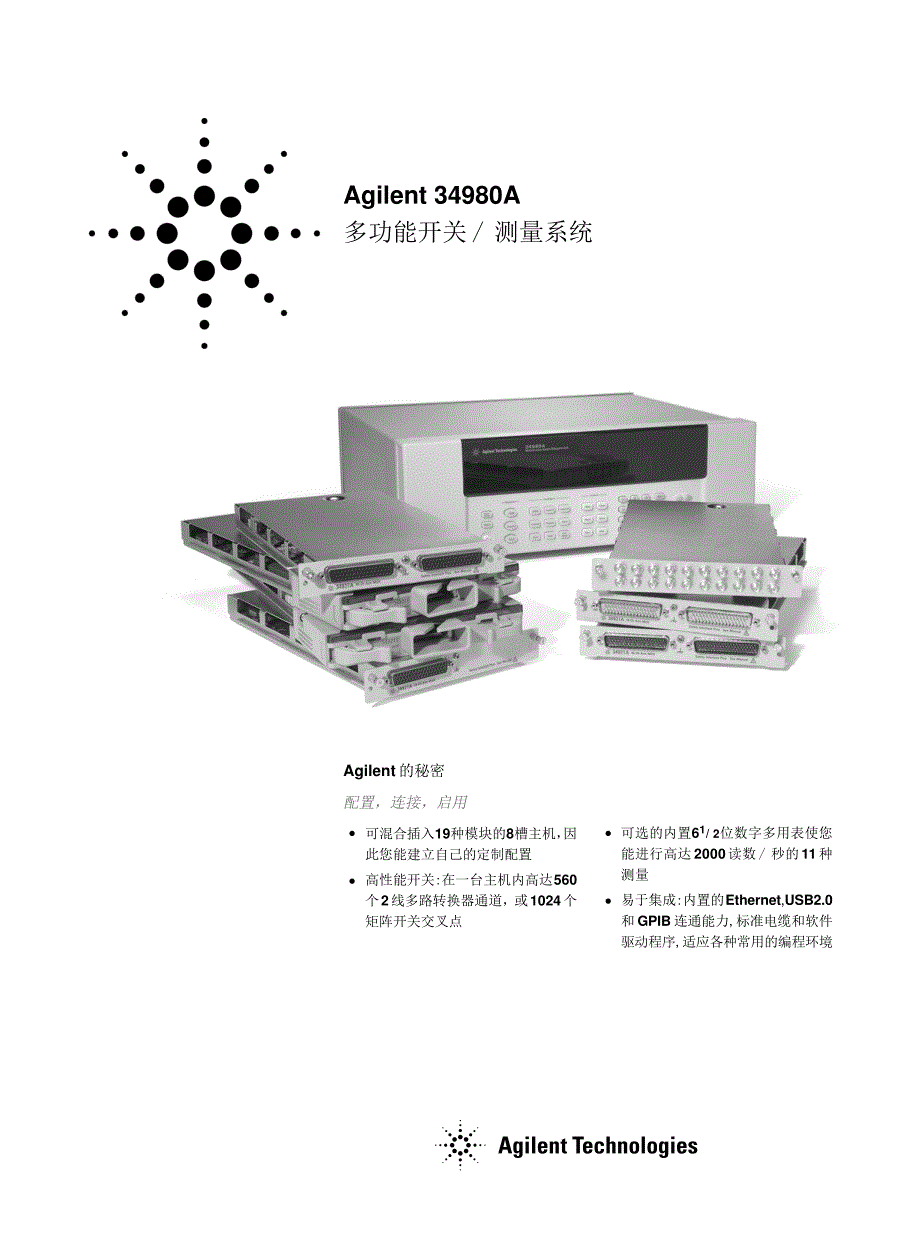

Agilent 34980A多功能开关/测量系统Agilent的秘密配置，连接，启用可混合插入19种模块的8槽主机， 因此您能建立自己的定制配置高性能开关: 在一台主机内高达560个2线多路转换器通道，或1024个矩阵开关交叉点可选的内置61/ 2位数字多用表使您能进行高达2000读数/秒的11种测量易于集成: 内置的Ethernet,USB2.0和GPIB连通能力, 标准电缆和软件驱动程序, 适应各种常用的编程环境如果您在设计验证或制造中使用自动测试设备，那么现在就有了除PXI和VXI测试系统平台之外的另一种低价的替代设备34980A 多功能开关测量单元具有与PXI和VXI相当的功能，但更易于使用， 价格也低得多 34980A可帮助您降低测试成本， 加速您的测试系统集成和开发34980A可适应您高达20GHz系统开关的需要， 并提供基本的测量和系统控制它还提供可选的数字多用表测量，计数器/累积功能，具备码型发生器能力的数字 I/O，以及可产生基本波形的模拟输出所有这一切都在一个低价的紧凑机箱之中 通过其标准连接器和软件驱动程序，计算机标准I/O和网络浏览器接口，34980A 能容易地集成为系统功能测试和多通道的数据采集系统。
这种高性能仪器可作为PXI和VXI 开关和测量平台的低价替代灵活的开关、测量和系统控制34980A可装入多达8个插入模块，提供适应您测试需要的灵活性 有19种不同模块供您选择， 以确定自己的配置方式您可购买现在需要的模块，在日后需求变化时再增加或重新配置模块无论您是要测量温度、交流或直流电压、电阻、频率、电流，或进行专用的测量，作为台式仪器的34980A提供您所需要的功能 适应不同测量的高性能开关不需要外部信号调理 您可选择直流至 20GHz 频率范围的不同开关类型和拓扑方式34980A 为扫描多个通道提供高密度多路转换器， 为同时连接多个测量点提供开关矩阵， 通用开关则可适应简单地控制和大功率的需要用34980A提供各单独信号的路由，或者按照一定的周期来监控多路信号 监视一个或多个通道， 设置报警和识别不规则性34980A也提供灵活的系统控制选择您能控制外部装置，如微波开关、衰减器、 螺线管和功率继电器 或利用数字输入来获得限制开关和数字总线状态优化测试系统34980A 有您所需要的性能，它可适应中密度至高密度开关 /测量应用，如设计验证，功能测试和数据采集需要您的信号可切换到正确的测量设备，而毫不影响其信号完整性。
把您的信号切换到可选的内部数字多用表， 实现开关闭合期间的最佳测试吞吐率 您也能容易地接到外部仪器， 如数字多用表、示波器、电源及其它仪器通过内置的Ethernet接口， 您还能从远程控制34980A 和收集数据这种耐用的仪器具有众多系统就绪的功能特性:通过网络接口和内置的浏览器能一览设置情况, 提供远程的访问和控制用以配置、查错或观察数据的自向导前面板低EMI和高效的系统冷却优质电缆和连接选件上架安装选件继电器计数器帮助预估继电器的寿命机架内校准，减少维护时间数字多用表测量精度包括经简单校准的开关精度2您可信赖的测量结果获得 Agilent 仪器久经证明的高性能， 得到您所预期的分辨率、 可重复性、速度和精度34980A 提供内置的信号调整和模块化的灵活性使用内置的数字多用表， 您就能为所选的测量独立配置任一通道 它包括给予您测量信心的各种性能特性:6 1/ 2 位分辨率和.004%精度的直流电压测量各通道报警 上限、下限、上下限运算功能 用Mx+B进行自定义的线性变换和转换原始数据用于温度测量的内置热偶参考(34921T)带时间标签的读数可集成的数字多用表 装在主机内部， 并且不占用任何用户可使用的插槽。
您能通过任何连接到模拟总线的开关模块， 或通过直接接到主机后面板模拟总线连接器访问数字多用表 并用该数字多用表测量11 种输入类型:使用热偶、RTS 或热敏电阻( 用 34921A) 测量温度直流和交流电压2 线和4线电阻频率和周期直流和交流电流容易、简单、快捷可靠地实现系统连接:内置Ethernet, USB 2.0和GPIB连通能力标准IVI 和 LabVIEW驱动程序低价的标准50或78针Dsub连接器和电缆可轻松拆卸的终端连接块海量互连解决方案此外, 34980A还带有Agilent E2094NI/O Libraries Suite 14.0,仪器接口驱动库使您能容易地配置仪器和将仪器集成到您的系统中 即使您的系统包括来自多家厂商的仪器仪器使用 4 组双线内部模拟总线，更容易实现信号路由 您能把被测量信号直接连到内置的数字多用表， 或通过主机后面板上的模拟总线连接器接到外部仪器 并且由于您有4组双线总线， 因此能把一组总线用于内部数字多用表，而把另外三组总线用于模块扩展， 或提供模块间的其它信号路由， 以减少对连线的需要您能规定开关动作顺序，以控制复杂的信号路由和开关的顺序。
分配并命名一个序列， 然后用您建立的序列名执行您也能规定一个表格，以确定绝不同时闭合的通道外部触发能力使您能容易地计时，并将测量与其它事件同步 以帮助您确定何时开始或结束采集3您能直接控制数字多用表，或配置为与开关协同工作 任一通道可以独立配置，包括测量功能、标度系数和报警限并可为每一通道选择先进测量特性， 如偏置补偿， 可变积分时间和延迟数字多用表输入与34980A 中以地为参考电平的电路及计算机接口光隔离和屏蔽，从而得到高达300V 的输入隔离 这对于减小与长的接线及浮地源相关的接地环路和共模电压误差是十分重要的简单的数字多用表校准 只需用主机背板上的模拟总线连接 您不必为校准把仪器从机架上卸下， 或使用专门的通道标准接口避免至PC连接的麻烦作为标准配置的Ethernet、USB和GPIB接口 包括在每台主机中您可使用计算机中的现成接口， 当然也可使用GPIBUSB提供最快和最容易的连接方案 它最适于小系统和工作台连接Ethernet 提供高速连接，适用于远程访问和控制您可选择用局域网过滤不需要的流量， 以提高I/O吞吐率或利用其远程访问能力把您的测试分散到全球范围 从远地监视、查错或调试您的被测系统。
多年来, GPIB 有着对仪器通信经证明的可靠性, 可用于各种现有GPIB仪器的测量远程访问和控制内置的网络浏览器采用可启用Java的浏览器，例如Internet Explorer 提供对仪器的远程访问和控制 使用该网络接口，您就能从远程设置、查错和维护您的系统观察和修改仪器设置打开、关闭或监视开关发送SCPI命令定义和执行开关序列观察错误信息队列得到继电器计数状态报告、固件版本及其它信息此外，由于该网络界面是装在仪器之中， 因此能在支持该网络浏览器的任何操作系统中对它访问， 而无需安装任何专门软件 并且还为限制访问提供密码保护和LAN 锁定对标准编程环境的完全支持保证了兼容性和效率您能用SPCI 直接编程或使用与大多数流行开发环境兼容的标准IVI 和LabView 软件驱动程序:适用于Microsoft Visual Studio.NET的Agilent测试和测量工具集Agilent VEE ProNational Instruments 公司的LabVIEW,LabWindows/CVI,TestStand和SwitchmanagerMicrosft C/C+ 和Visual Basic 6Microsoft Visual Studio .NET模块提供灵活的系统激励和控制系统控制 用模拟输出、无上拉或下拉电阻的数字输出、 时钟产生和隔离 C 型继电器控制外部设备。
此外，34980A可以控制外部的微波开关 /衰减器驱动器、高频开关和衰减器模拟源 输出可以是电压或电流您可把4通道隔离数模转换器配置为点至点的任意波形发生器， 从而为每一波形定义多达500,000点数字码型 发送或接收被测设备数字数据的方法 使用电路板上的存储器，您就能输出通信协议和比特流，或监视数字输入码型， 并在检测到用户规定的码型时中断示图1: 网络接口便于您从远地设置、查错和维护您的系统4提供完成任务需要的能力和灵活性具有自引导菜单的直观前面板在高质量显示器上看到结果设置扫描表配置各通道上要进行的测量用键盘送入通道号，或用旋钮滚动保存500,000个带时间标签的读数具有11种测量功能的6 1/2 位数字多用表扫描多个通道， 关闭指定的通道表，或监视单个通道上的结果内置 Ethernet, USB2.0和GPIB 接口连接到可选内部数字多用表的8个插槽可使用 4 组双线模拟总线可供选择的19种插入模块可选终端连接块、标准电缆或连接器套件与事件同步的外触发5表1. 34980A模块一览最大最大BW扫描热偏移注释模块说明电压电流(MHz)ch/sec多路转换器模块34921A40通道电枢多路转换器，300V1A45MHz100 3uV温度基准低热偏移4个电流通道配置为2线或4线34922A70通道电枢多路转换器300V1A25MHz100 3uV配置为2线或4线34923A40/80通道干簧多路转换器80V0.5A45MHz500 50uV配置为1线, 2线或4线34924A70通道干簧多路转换器80V0.5A25MHz500 50uV配置为2线或4线34925A40/80通道光隔离FET80V0.05A1MHz与工厂联系 3uV配置为1线，2线或4线多路转换器矩阵模块34931A双 4 x 8 电枢矩阵300V1A30MHz100 3uV背板可扩展34932A双 4 x 16电枢矩阵300V1A30MHz100 3uV背板可扩展34933A双/四 4 x 8 干簧矩阵80V0.5A30MHz500 50uV背板可扩展配置为2线或4线通用模块34937A28通道C 型和300V1A10MHzN/A 3uV4通道A型250AC5A 3uV34938A20通道 5A A型250AC5A1MHzN/A 3uV射频和微波模块插入频率输入模块说明损耗隔离范围VSWR阻抗注释34941A四 1x4 50 2GHz与工厂联系50特性R F 多路转换器34942A四 1x4 75与工厂联系75RF多路转换器34945A微波开关/衰减器驱动器可驱动多达 64个外部开关线圈；32个SPDT开关，8个多端口开关。
/34945EXT8个衰减器，或您自己的元件组合可用其它34945EXT扩展34946A双 1x2 SPDT85dB4GHz 或1.1550 4GHz有端接微波开关 67dB20GHz1.3020GHz34947A三 1x2 SPDT85dB4GHz 或1.1550 4GHz无端接微波开关67dB20GHz1.3020GHz系统控制模块说明34950A64-bit 数字 I/O，带存储器具有可编程极性的 8-bit数字I/O，达5V的阈值，7种握手协议和码型存储器和计数器2个10MHz频率计数器/总和器和20MHz的可编程时钟输出34951A4通道隔离数模转换器，输出达 +/-16V的直流电压和+/-20mA的直流电流输出波形具有200kHz 更新率和带波形存储器16bit 分辨率用电路板上的存储器建立500,000点以上的点至点波形34952A多功能模块，带32-bit DIO,4个8bit数字I/O通道，2个+/- 12V模拟输出，以及1个100kHz选通的总和器2通道D/A和总和器34959A电路试验板模块建立能访问 +12V和+5V电源，16个 GPIO端口和32条继电器驱动线的自定义设计。
6混合配置34980A 的模块，建立您自己的系统34980A主机可装入8个插入模块 您可按照开关和系统控制需要，混合装入各种模块，建立一个自定义的系统并可在测量需要改变时增加或更换模块734980A 多路选通开关模块34980A 多路转换器模块可用于把许多点中的一个点与某个点相连 您可接到一台外部仪器。
