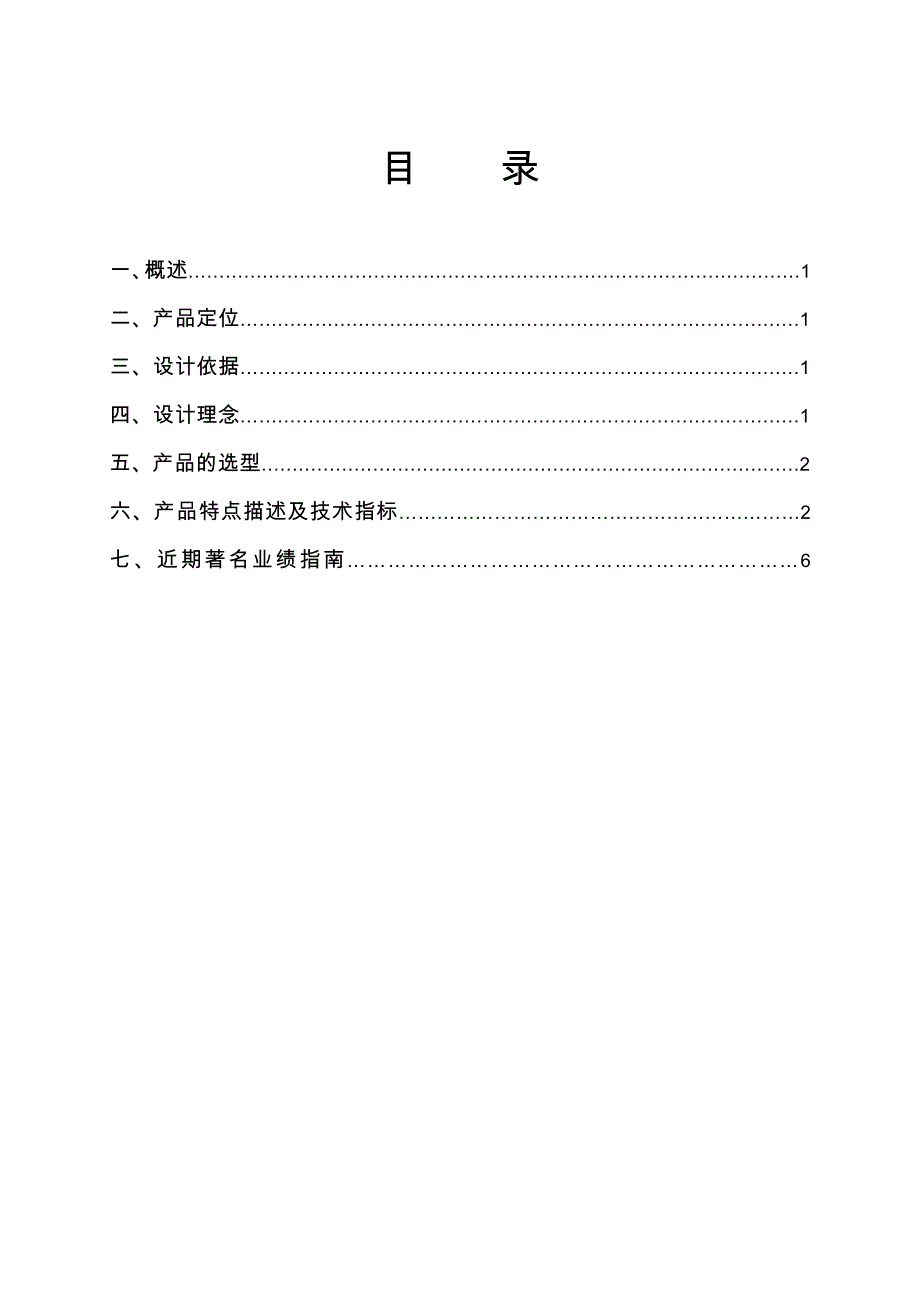

目 录 一、 概述………………………………………………………………………………………1 二、产品定位………………………………………………………………………………1 三、设计依据………………………………………………………………………………1 四、设计理念………………………………………………………………………………1 五、产品的选型……………………………………………………………………………2 六、产品特点描述及技术指标………………………………………………………2 七、近期著名业绩指南…………………………………………………………6 KTV、RTV 包房音响系统规划设计方案书 一一、、概述概述 日本 BMB 是 KTV、RTV 知名品牌和专业性厂家，累积几十年的国际性设计与行销经验，提供优秀的器材与包房系统规划设计，引导潮流，近年来全国各大中城市高档 KTV、RTV 场所，无不引用 该品牌产品，形成了新的消费形态，顾客口碑皆佳、用户收入颇丰日本 BMB 产品是豪华的自助 KTV 场所的首选产品 一般的营业 KTV、RTV 会有 15m2、20m2、30m2、40~50m2等不同空间的规格，包房系统的设计各有千秋， 客人对音色有不同的要求，不同的空间须选用不同的器材搭配选择，安装吊挂的布位方式也将不同。
因此对于豪华的 KTV、RTV 包房而言，须精心设计、合理布局，特别是歌唱频域的声场设计，因为包房的主要消费群体大多数是唱歌娱乐、为带动商机，需要效果优良、适合各层面客人消费，从而达到获利的最终目的只有设计合理，才能达到足够的音压和声音的自然响度，杜绝声音反馈引起啸叫及喇叭单元烧毁现象，为投资者赢得理想的盈利空间和良好的投资回报 二二、、产品定位产品定位 依据四星级湖美大酒店包房的装修规模看，该场所有 KTV 包房 9 间消费模式定位于演唱兼容 HI 歌模式 三三、、 设计依据设计依据 ☆根据业主的要求 ； ☆中华人民共和国国家行业标准 ： ☆JG GYJ125《厅堂扩声系统的声学特性指标要求 》； ☆SJ2112-XX 《厅堂扩声系统设备互联的优选电气配接值 》 ☆JGB/T16-92《民用建筑电气设计规范 》； ☆《高层民用建筑设计防火规范 》，（GB50045-95）； ☆《建筑与建筑群综合布线系统工程设计规范 》，（CECS72-95）； ☆B/T16-92《民用建筑电气设计规范 》 四四、、设计理念设计理念 秉承 KTV、RTV 音响效果至上原则，我司选用了世界著名品牌日本 BMB 专业卡拉 OK 音响系统。
结合包房 30m2～40m 2总容积，可知道 30m2～40m 2包房最小配置全频功率 160W，40m2KTV 包房最小配置功率 320W，依据包房的专业设计原理测算：40m2×4×2×1W=320W因此 40m2包房为320W 持续全频功率，为保证演唱效果的优异性及音响系统的稳定，安全性能得到充分的保障，一般都必须需在以上计算的基础上增加 50%的动态余量配置， 依据以上设计原理， 我司对 30~40m2包房的音响系统作如下选型配置 五五、、产品产品的的选型选型 BMBBMB 音响系统音响系统配置清单配置清单 房 间 面 积 计算功率 选用品牌 型号 技术 数量 30~ 40m2 BMB 全频音箱 CS-455 二分频双高音 日本 对 24BIT DSP 卡拉 OK 功放 DA-X55 PROCMKⅡ 日本 台 U 段双接收无线话筒 RELACART OR-810 美国 套 六六、、产品特点产品特点描述描述及技术指标及技术指标 BMB CSBMB CS- -455455 音箱音箱 ◇具备高音、中高音、低音三个单元 ◇纯净高音、细腻悦耳 ◇明亮中高音、朗朗易上口 ◇深厚低音、动态丰富扣人心弦 ◇高、中、低音黄金匹配，声道均匀、欢快跳跃 ◇大功率输出、混响卓越、融会贯通、浑然天成 CS-455 音箱参数参考： 2 分频双高音的扬声器系统 灵敏度 92dB/W（1m） 额定阻抗 8 欧母 淨 重 11KGPER PCE 最大输入功率：450W 额定功率：225W 构成：低音 250M 高音 77MM 音箱體積 205×310×190mm 专业 KTV 音箱，超小箱体结构设计，时尚精巧的外形，具有大的动态效果，有效突出现场感 BMB CSBMB CS- -455455 音箱音箱 ◇造型独特出众，结构扎实 弧状立体流线型塑料条横网，流线箱体，构成独特出众造型， 悬吊于 KTV 现场， 霸气十足， 美观大方。
◇92dB 的高灵敏度，表达狂热豪放 现阶段的 KTV 空间，很多高于 2.5M 以上，又要歌唱好，又要现场气氛热络，因此采用 92dB 的高音压、高灵敏度设计，于 HI 房应用时，效果十足 ◇低频结实有劲，瞬间功率大 低音的设计，相当结实，且瞬间功率特大，于 HI 房使用时震撼效果十足，直打心坎底，舒畅顺意 ◇木箱结构扩散性大，音压韵称 低音置于中间，中、高音分别两旁，具有角度的扩散出去，又是多单元设计，临场音压韵称，温暖热络 ◇大功率功放推动，充分发挥效果 采用较大功放推动，让 CS-455 音箱效果充分发挥，低频彻底表现，中高音并不失真 ◇4P 铁板吊孔，相当牢固 音箱上 4P 吊孔采用铁板与螺丝焊接，可防止施工时脱落，相当牢固 DADA- -X55PRO CMX55PRO CMK KⅡⅡ功放功放 ◇ 大功率（200W，8Ω）输出，效果更优秀，适合中、大型包房 CS-455 音箱 目前各地大型 KTV 复合式营业方式正为流行，40 m2 50m2，80m2等大型空间比例不小，且多功能性的设计将房间使用率大大的提高，24H 营运更提升至极点，耐操耐用，大功率的功放正适合此空间的应用，将效果更提升至另一高层面。
◇隐藏式音质调整开关设计（最新功能） ◇6.3Ф立体式座，S 端子信号控制输出 具有 6.3Ф立体式信号输出座，S 端子输出座，方便工程人员施工选择作为外接遥控接收器或外接 VOD 控制系统用途 ◇CNC 耐震结构设计，机柜式造型，质量更为提升，方便移动式应用 箱体采用耐震结构 CNC 方式生产，减低长程运输损坏，可作为机柜移动式用途，技术人员维护时更为方便 ◇两段式双前级麦克风音质调整，人声表达更细致 两段式双前级麦克风音质调整，让混响人声表达更宽更细致，于大空间或较纵深空间时更能显现其人声优美效果 ◇机械式音量限制装置 麦克风音量、音乐音量具有机械音量限制装置，在专业人员调整后，可限制于最大使用标准，不致任意使用与破坏器材 RELACART ORRELACART OR- -810UHF810UHF 频段双频道手持无线话筒频段双频道手持无线话筒 ◇采用 740～820MHZ UHF 石英锁频 ◇专业机型，性能稳定，容易操作 ◇具有最新的杂讯检测静音控制功能可完全消除杂讯干扰产生的杂音巨响 ◇双通道接收器的音频输出具备双通道混合输出和单独平衡输出 ◇载波频段：UHF740～820MHZ 调制方式：FM ◇灵敏度：在偏移度等于 25KHZ 输入 6DBUV 时，S/N>60DB ◇频带宽度:15MHZ DA-X55PRO CMK KⅡⅡ功放 ◇综合频率响应:50HZ～18KHZ±3DB 。
