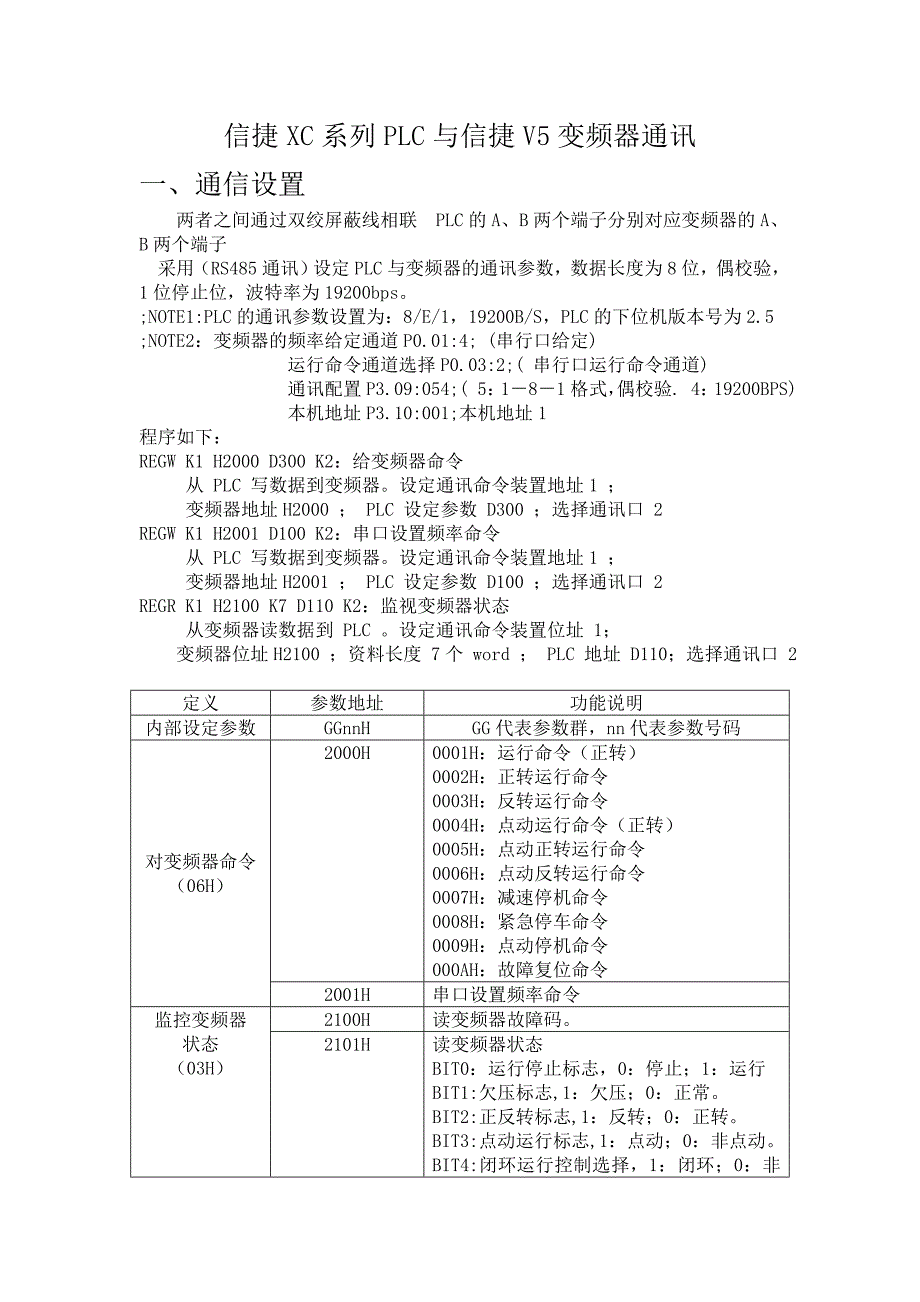

信捷 XC 系列 PLC 与信捷 V5 变频器通讯一、通信设置两者之间通过双绞屏蔽线相联 PLC 的 A、B 两个端子分别对应变频器的 A、B 两个端子采用（RS485 通讯）设定 PLC 与变频器的通讯参数，数据长度为 8 位，偶校 验，1 位停止位，波特率为 19200bps ;NOTE1:PLC 的通讯参数设置为：8/E/1，19200B/S，PLC 的下位机版本号为 2.5 ;NOTE2：变频器的频率给定通道 P0.01:4; (串行口给定)运行命令通道选择 P0.03:2;( 串行口运行命令通道)通讯配置 P3.09:054;( 5：1－8－1 格式，偶校验. 4：19200BPS)本机地址 P3.10:001;本机地址 1 程序如下： REGW K1 H2000 D300 K2：给变频器命令 从 PLC 写数据到变频器设定通讯命令装置地址 1 ； 变频器地址 H2000 ； PLC 设定参数 D300 ；选择通讯口 2 REGW K1 H2001 D100 K2：串口设置频率命令 从 PLC 写数据到变频器设定通讯命令装置地址 1 ； 变频器地址 H2001 ； PLC 设定参数 D100 ；选择通讯口 2 REGR K1 H2100 K7 D110 K2：监视变频器状态 从变频器读数据到 PLC 。
设定通讯命令装置位址 1； 变频器位址 H2100 ；资料长度 7 个 word ； PLC 地址 D110；选择通讯口 2定义参数地址功能说明 内部设定参数GGnnHGG 代表参数群，nn 代表参数号码 2000H0001H：运行命令（正转） 0002H：正转运行命令 0003H：反转运行命令 0004H：点动运行命令（正转） 0005H：点动正转运行命令 0006H：点动反转运行命令 0007H：减速停机命令 0008H：紧急停车命令 0009H：点动停机命令 000AH：故障复位命令 对变频器命令 （06H）2001H串口设置频率命令 2100H读变频器故障码监控变频器 状态 （03H）2101H读变频器状态 BIT0：运行停止标志，0：停止；1：运行 BIT1:欠压标志,1：欠压；0：正常 BIT2:正反转标志,1：反转；0：正转 BIT3:点动运行标志,1：点动；0：非点动BIT4:闭环运行控制选择，1：闭环；0：非 闭环 BIT5:摆频模式运行标志，1：摆频；0：非 摆频 BIT6:PLC 运行标志，1：PLC 运行，0：非 PLC 运行BIT7:端子多段速运行标志，1： 多段速；0：非。
BIT8:普通运行标志，1：普通运行；0：非BIT9:主频率来源自通讯界面，1：是；0： 否 BIT10:主频率来源自模拟量输入，1：是； 0：否 BIT11:运行指令来源自通讯界面，1：是； 0：否 BIT12:功能参数密码保护，1：是；0：否2102H读变频器设定频率 2103H读变频器输出频率 2103H读变频器输出频率 2104H读变频器输出电流 2105H读变频器母线电压 2106H读变频器输出电压 2107H读电机转速 2108H读模块温度 2109H读 VI 模拟输入 210AH读 CI 模拟输入 210BH读变频器软件版本 监控变频器 状态 （03H）210CHI/O 端子状态 Bit0：X1 Bit1：X2 Bit2：X3 Bit3：X4 Bit4：X5 Bit5：X6 Bit6：FWD Bit7：REV Bit8：OC Bit9：继电器输出。
