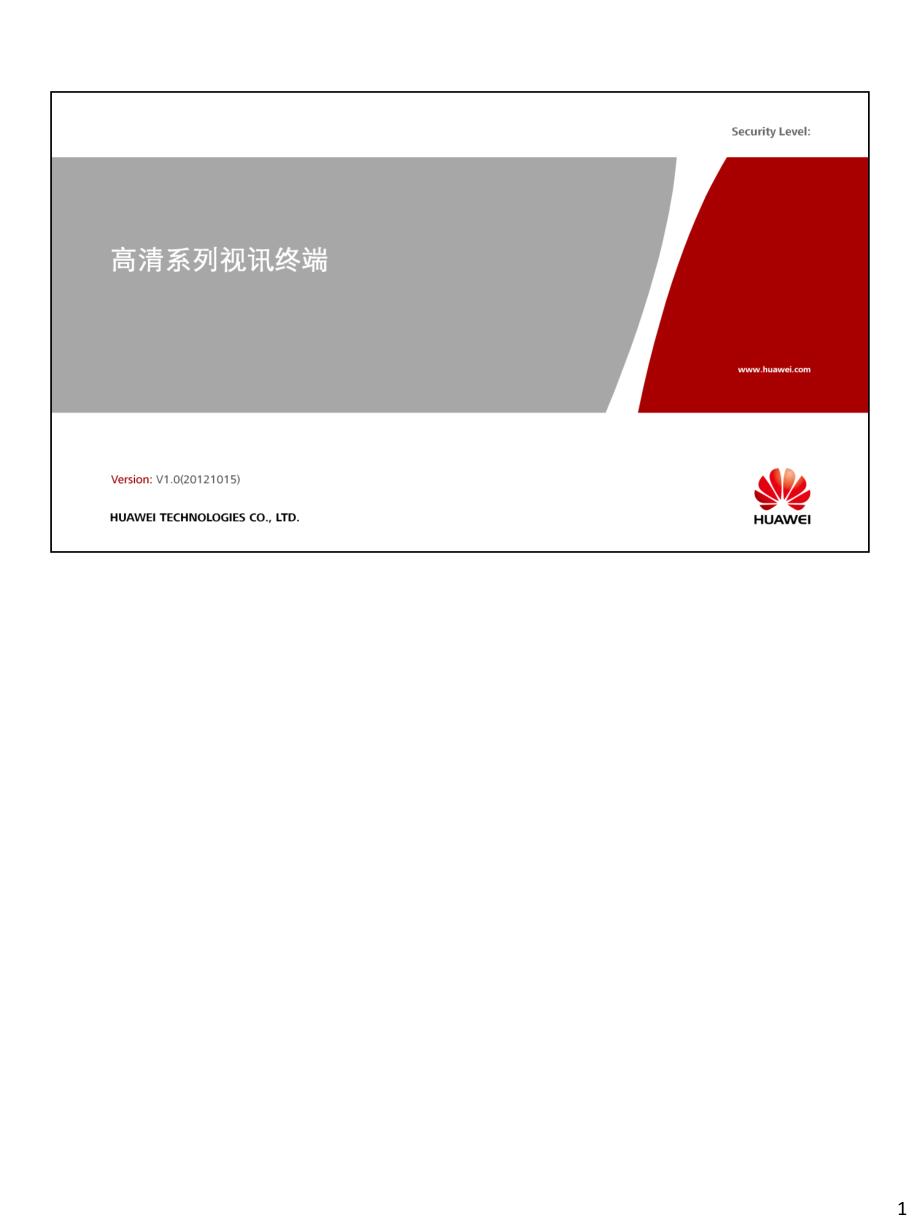

高清系列视讯终端

1  HUAWEI 9000系列高清视讯终端是华为公司推出的新一代高清系列视讯终端，采用先进的视频通讯技术、能够提供高清视频与高保真的语音  HUAWEI 9000系列高清视讯终端支持多种视频和音频源利用丰富的接口与自定义配置，可以为用户提供专业且个性化的实时视频会议环境 2 3  本章介绍终端的定义、产品组网图、功能特性、硬件连接、相关配件 4  首先，了解一下视讯终端是什么 5  涵盖产品有 ViewPoint 9030S、 ViewPoint 9039（ ViewPoint 9039-T、 ViewPoint 9039-M）、 ViewPoint 9039S（ ViewPoint 9039S-M）、 ViewPoint 9036（ ViewPoint 9036-M）、ViewPoint 9035、 ViewPoint 9033、 ViewPoint 9030、 HUAWEI VP9039A（ HUAWEI VP9039A-T， HUAWEI VP9039A-TS）、 HUAWEI VP9036S、 HUAWEI VP9035A  其中“ T”、“ TS”代表华为智真系统中所用到的终端，“ M”代表带有内置 MCU的终端，可以在终端的底部查看具体型号。

6  本节介绍 9000系列高清终端在华为视讯体系中位置 7  运营支撑层 ：由业务管理系统、视讯网管系统和营帐计费系统组成  业务管理系统：集中管理视讯资源、负责会议预约和会议调度，由TopResourceManager、 ResourceManager和 ScheduleWeb组成  视讯网管系统：完成视讯设备管理，由 iManager V2000网管平台和MediaManager视讯网元管理软件组成  营帐计费系统：完成会场放号、认证和计费功能，由 BillWeb、 BillManager、BillServer和 BillPortal组成  网络控制层 ：主要组件是 SC，该组件与 SM一起实现呼叫处理、信令处理和 QoS策略控制等功能  媒体交换层 ：由 MCU8620(E)、 MCU8630、 MCU8650C、 MCU8650、 MCU8660、MG8520和 DataCentre组成，主要负责视频交换、音频混合、数据处理、终端接入、信令交换等，是 ViewPoint 8000视讯系统的媒体流处理中心  用户接入层 ：由各类终端组成，既包括遵循 H.320、 H.323建议的所有视讯终端，实现用户同 ViewPoint系列视讯系统间的交互。

8 9  9000终端是华为公司自主研发的高清终端，它支持的高清图像分为三种分辨率，分别是 1080P， 1080I和 720P，一般我们主要使用 1080P和 720P  1080P（分辨率为 1920× 1080的逐行扫描图像）  1080I（分辨率为 1920× 1080的隔行扫描图像）  720P （分辨率为 1280 x 720的逐行扫描图像）  9000高清终端遵循 H.239标准，支持同时传送 2路独立的视频图像到远端，辅流可以是活动图像，也可以是计算机桌面的内容，辅流可以随主流显示在同一个监视器上，也可以独立显示 10  网络方式  最高呼叫带宽 8Mbit/s  支持 IP、 E1、 4E1与 PSTN（ Public Switched Telephone Network）网络  具有纠错功能，抵御网络丢包  使用高速 USB接口连接 3G网络进行 H.323、 SIP视频会议  在会议方式中， 9000终端继承华为公司视讯产品的点对点呼叫、主叫呼集、双流、会议控制、多画面等传统特色功能，新增了高清晰度图像处理能力以提升临场感受，为用户提供高质量和快捷的视讯业务。

11  在用户界面方面，可定制多种语言界面，遥控器菜单界面可同视频图象分开独立显示，并可在多个输出接口之间切换，辅流可以同主流显示在同一个监视器上，也可以独立显示  在安全方面  支持 H.235加密，无需使用外部加密设备即可自动对通话进行加密  配置会控密码，防止会议受干扰  配置管理员密码，控制系统参数的修改权限 12  多画面是指一个监视器同时显示 2 个以上会场的图像不同多画面模式，显示的会场数、会场位置排列不同  清晰流畅策略无需特殊设置，在终端 WEB中“系统配置” →“会议参数”中将主、辅流视频协议设置为 Auto，在呼叫过程中清晰流畅策略就会起作用  当终端界面指定了协议、格式时，清晰流畅策略将不再起作用，而是以指定的为准  清晰流畅策略只适用于 H.264协议，如果公共能力中没有能力的话，清晰流畅策略将不会起作用  清晰流畅策略适用于单点会议和多点会议（本地多点和远端多点） 13  LDAP全称“ Lightweight Directory Access Protocol ”，轻量级目录访问协议，标准的Internet协议，用于客户端访问 AD服务器的信息数据；  MCU是多点视频会议系统的关键设备，它的作用相当于一个交换机的作用 ,它主要负责视频交换、音频混合、数据处理、终端接入、信令交互等，是视讯系统的媒体流处理中心。

 终端之间点对点呼叫时可以不使用 MCU，但多点会议必须要通过 MCU来调度，带有内置 miniMCU功能的终端就能通过内置的 miniMCU来召开多点会议，只是处理能力有所限制  终端名字最后带 M是指有内置 miniMCU功能的终端  以下是有内置 MCU功能的终端 9036S-M和 9039S-M的内置 miniMCU能力介绍 14  9036S-M：  最大带宽： 8M（包括 MiniMCU带宽），每点 2M  最大支持接入 3点 H264 720p 50/60fps  最大支持接入 4点 H264 720p 25/30fps  最大外加 3路纯语音接入  支持高清 720P多 (4)画面  9039S-M：  最大带宽： 12M（包括 MiniMCU带宽），每点 2M  最大支持接入 3点 H264 720p 50/60fps  最大支持接入 4点 H264 720p 25/30fps  最大支持接入 5点 H264 720p 25/30fps  最大外加 3路纯语音接入  支持高清 720P多 (6)画面  使用内置 mcu终端与建立多点会议的方法：  步骤 1 建立内置 MCU 终端与另一个会场的点对点呼叫。

 步骤 2 建立第一个点对点呼叫后，使用内置 MCU 终端与第二个终端建立第二个点对点呼叫， 这样就可建立一个有三个终端的多点会议  步骤 3 继续使用内置 MCU 终端与其他终端建立点对点呼叫 15 16  不同型号的终端，它能支持的最大视频能力以及最大带宽都是有区别的 17  DVI/SXGA/YPrPb 说明该接口支持这三种格式，同一时刻只能使用其中一种格式  XLR：卡农插头  RCA：莲花插头  串行通信口： COM 1 & COM 2，双模式接口，可作为 RS232 或 RS422 接口该接口可用于连接摄像机控制线，也可以用于故障诊断与维护  以太网口： LAN 1 & LAN 2， 10M/100M 全双工接口  USB 接口： 2 个 USB 接口均支持 480Mbit/s、 12Mbit/s、 1.5Mbit/s 带宽  LAN-POE MIC：阵列麦克风接口， 10M/100M 全双工接口，用于连接阵列麦克风  电源接口 :POWER  接口卡插槽（ E1、 PSTN、 4E1） :E1、 PSTN、 4E1 接口 , E1 接口提供 64kbit/s ～ 2Mbit/s 带宽。

4E1 接口提供 64kbit/s ～ 8Mbit/s 带宽 PSTN 接口提供 64kbit/s 带宽 18 19  从处理能力上来说，它们三个支持的最大视频能力和带宽请参考上一页胶片从图中我们可以看出 9039S、 9039A和 9039S-M的背面接口是一样的  摄像头接口 ：都有 HD SDI接口， HD SDI接口是 SMB接口，支持 HD-SDI格式信号、1.485Gbit/s 带宽终端的 SDI口连接摄像头， COM1连接摄像头的控制线， COM2口主要用来级联摄像头  视频接口 ：都有两个高清 DVI输入口和两个高清 DVI输出口 HD IN 1、 HD IN 2 是高清模数兼容 DVI-I 接口，也可以用于连接计算机 HD OUT 1、 HD OUT 2 是高清模数兼容 DVI-I 接口  音频接口 ：音频线都是一样的，声音输入口可以接 MIC头（主要是平衡音传输）和RCA头（主要是非平衡音传输）， RCA分为左声道和右声道， RCA接口可用于连接调音台声音输出分为两种， AUX输出和 MAIN输出，不同的是 AUX没有回音抵消功能，与会中，说话时会听到本地的声音，而 MAIN有回声抵消功能，说话时不会听到到本地的声音。

20  VP9039A、 VP9039S、 VP9039S-M、 VP9036S-M的 HD IN 2和 HD OUT 2同时也支持标清信号 (即 SD IN/SD OUT），可以通过 DVI-(HDMI/VGA/S-VIDEO/CVBS)转接线缆输入及输出 CVBS、 S-VIDEO 格式的信号  VP9035A 有独立的标清接口， SD IN 1 是 S-VIDEO接口，可以输入 S-VIDEO 格式的信号，通过转接线缆也可以输入 CVBS 信号 SD OUT 1 是 S-VIDEO 接口，可以输出 CVBS、 S-VIDEO格式的信号 VP9035A 的 HD IN 1 与 SD IN 1 接口同时只能使用其中一个  VP9030 没有标清接口 21 22  主要介绍终端输出口的输出图像，例如胶片中的 HD OUT1口，它能够显示的图像是本地主流，本地演示，远端主流，远端演示，它具有显示组合画面的功能，在没有入会的时候， HD OUT1口输出的是本地主流，入会后显示远端的辅流  可结合后面两种典型硬件连接学习 23  这里向大家介绍 9000终端典型的硬件连接：  输入设备：摄像头，麦克风  输出设备：电视机  这种典型连接只包含一个显示设备，即电视机。

24  音频连接 ：音频输入可以使用卡农头接入 MIC口，终端的音频输出口分别对应接入左声道线（白色）和右声道线（红色），左右声道线另外一头分别接入电视机的音频输入口  视频连接 ：摄像头的接头接到终端的 HD SDI口（摄像头也支持使用 DVI线传输图像），用于传输摄像头捕捉的图像，摄像头的控制线接入到终端的 RS232口，图像的输出使线 DVI-RGB线连接终端高清输出口和电视 RGB输入口  终端的 LAN1口用于连接外网， LAN2口可以设置辅助 IP，供维护使用 25  这里向大家介绍 9000终端典型的硬件连接：  输入设备：摄像头，麦克风， PC机（辅流）  输出设备：电视机，投影仪  这种典型连接包含两个显示设备，电视机和投影仪 26  音频连接 ：音频输入可以使用卡农头接入 MIC口，终端的音频输出口分别对应接入左声道线（。
