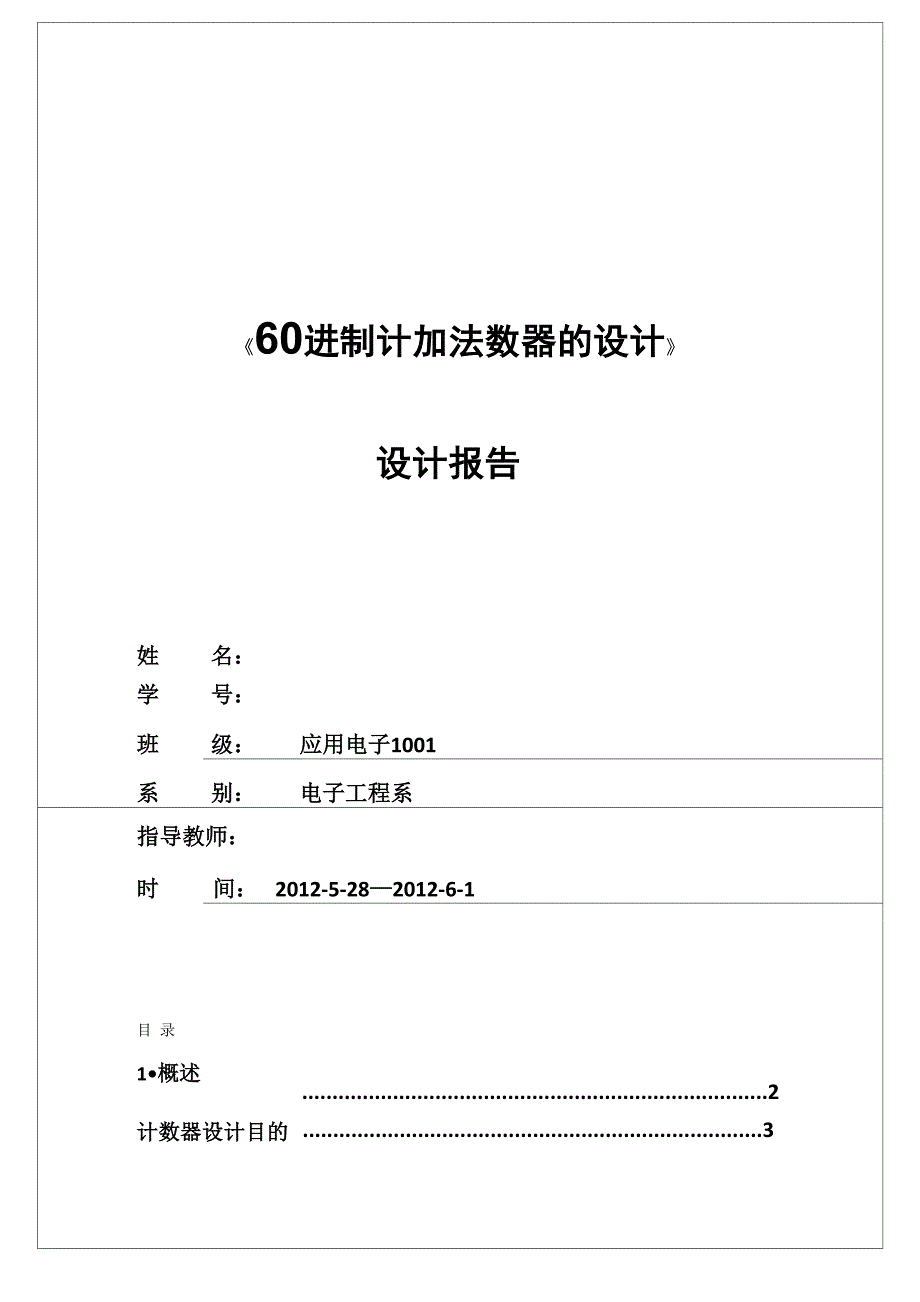

《60进制计加法数器的设计》设计报告姓名：学号：班级：应用电子1001系别：电子工程系指导教师：时间： 2012-5-28—2012-6-1目 录1•概述 2计数器设计目的 3计数器设计组成 32•六十进制计数器设计描述 4设计的思路 6设计的实现 63.六十进制计数器的设计与仿真 7基本电路分析设计 7计数器电路的仿真 104•总结 13遇到的问题及解决方法 13实验的体会与收获 141概述计数器是一个用以实现计数功能的时序部件，它不仅可用来及脉冲数，还常用作 数子系统的定时、分频和执行数字运算以及其它特定的逻辑功能计数器种类很多按构成计数器中的各触发器是否使用一个时钟脉冲源来分， 有同步计数器和异步计数器根据计数制的不同，分为二进制计数器、十进制计 数器和任意进制计数器根据计数器的增减趋势，又分为加法、减法和可逆计数器还有可预制数和可变程序功能计数器等等目前，无论是TTL还是CMOS集 成电路，都有品种较齐全的中规模集成计数器使用者只要借助于器件手册提供 的功能和工作波形图以及引出端的排列，就能正确运用这些器件计数器在现代社会中用途中十分广泛，在工业生产、各种和记数有关电子产品。
如定时器，报警器、时钟电路中都有广泛用途在配合各种显示器件的情况下实现实时监控，扩展更多功能计数器设计目的每隔1S,计数器增1；能以数字形式显示时间熟练掌握计数器的各个部分的结构计数器间的级联不同芯片也可实现六十进制计数器设计组成用两个741S192芯片和一个与非门实现当定时器递增到59时，定时器会自动返回到00显示，然后继续计时 本设计主要设备是两个74LS160同步十进制计数器，并且由200HZ， 5V电源供给作高位芯片与作低芯片位之间级联两个芯片间的级联2•六十进制计数器设计描述设计的思路芯片介绍：74LS192为加减可逆十进制计数器，CPU端是加计数器时 钟信号，CPD是减计数时钟信号RD=1时无论时钟脉冲状态如何，直 接完成清零功能RD=O，LD=0时，无论时钟脉冲状态如何，输入信 号将立即被送入计数器的输出端，完成预置数功能十进制可逆计数器74LS192引脚图管脚及功能表74LS192是同步十进制可逆计数器，它具有双时钟输入，并具有清除 和置数等功能，其引脚排列及逻辑符号如下所示：图5-4 74LS192的引脚排列及逻辑符号(a)引脚排列 (b)逻辑符号图中：丙为置数端，C吕为加计数端，C马为减计数端，耳为非同步 进位输出端， 比』为非同步借位输出端，PO、P1、P2、P3为计数器输入端，倔为清除端，QO、Q1、Q2、Q3为数据输出端。
输入输出MRPLC耳P3P2P1P0Q3Q2Q1Q01XXXXXXX000000XXdcbadcba011XXXX加计数011XXXX减计数利用两片74IS192分别作为六十进制计数器的高位和低位，分别与数 码管连接把其中的一个芯片连接构成十进制计数器，另一个通过一 个与门器件构成一个六进制计数器如下图：设计的实现两芯片之间级联；把作高位芯片的进位端与下一级up端连接这是由 两片74LS192连接而成的60进制计数器，低位是连接成为一个十进 制计数器，它的elk端接的是低位的进位脉冲高位接成了六进制计 数器当输出端为0101的时候在下个时钟的上升沿把数据置数成 0000这样就形成了进制计数器，连个级联就成为了 60进制计数器， 分别可以作为秒和分记时方案的实现：使用200HZ时钟信号作为计数器的时钟脉冲根据设计基理可知，计数器初值 为00,按递增方式计数，增到59时，再自动返回到00此电路可以作为简易数 字时钟的分钟显示下图为60进制计数器的总体框图图1 系统总体框图3.六十进制计数器的设计与仿真基本电路分析设计十进制计数器（个位）电路本电路采用74LS160作为十进制计数器， 它是一个具有异步清零、同步置数、可以保持状态不变的十进制上升 沿计数器。
功能表如下；表1十进制计数器功能表CPRD'LD'EPET工作状态X0XX置零t10XX预置数X1101保持X11X0保持t1111计数连接方式如下图:译码显示图2十进制计数器（个位） 十进制计数器（十位）电路译码显示图3十进制计数器（十位） 时钟脉冲电路I样醉中输入图4时钟脉冲电路置数电路译码显示接地—— 5V 200HzQ2图5 置数电路进位电路译码显示译码显示QO QI Q2 Q3 计数器〔十位）输岀端QO QI Q2 Q3 计数器〔个位）输出端图6 进位电路译码显示电路图7译码显示电路Q0(11 Q2Q3选定仪器列表仪器名称型号数量用途同步十进制计数器74LS1922片级联构成60进制计数 器与门74ALS09N各1个辅助设计构成其他计 数器共阴极显示器DCD-HEX2只显示数字计数电压源Vcc +5v1个提供电压时钟脉冲+5V 200Hz1个提供时钟脉冲电压计数器电路的仿真进入界面右击空白处，选择放置元件，进入元器件选择区，选择要放置的元件, 然后单击放置放置好各种器件之后，即可进行线路连接，同时标明所需参数值设置元器件的 参数时，用鼠标双击，弹出属性对话框，分别给元件赋值，并设置名称标号。
确认电路无误后，即可单击仿真按钮，实现对电路的仿真工作观察结果看是否与理论分析的预测结果相同lED.HEMDCDHEKIIrL> >KKn-iFiXE□-X£M or-3D-DilEUTIT4-LH1B2D74L91B2D13-<]=.74ALbDBIi74-LS1E2DDCD_HEMVCC fiV~74LB1E^D1S4•总结遇到的问题及解决方法 在设计过程中我查阅了大量的资料，了解了许多关于计数器设计方面 的问题，进一步理解了各种元器件的使用方法这次课程设计让我学到了很多，不仅掌握了简单的电子电路的设计与 制作，也掌握了毕业设计写作的方法和格式在制作电路时，我深深 体会到连接电路时一定要认真仔细，每一步骤都要认真分析本次课程设计也反映出很多问题，比如竞争一冒险现象是很常见的， 并且消除此现象并不是很容易，尤其是对结构复杂的电路而言，往往 消除了一处竞争一冒险现象，又产生了另一处，此问题需要我以后多 加注意实验的体会与收获本设计原理简单，结构清晰，较为容易仿真成功从本次课程设计中 使我获益匪浅，在实验过程中要用心面对每一个问题，通过不断的努力去解决这些问 题•在解决设计问题的同时自己也在其中有所收获。
首先使我对数电这门课程有了更深的体会，通过对60进制计数器的 设计使我将以前所学的理论知识运用到实际中去，使用Multisim软件 进行仿真，使我找到了很多以前没有完全理解的知识，通过再次查找 资料，我又学会了很多通过这次设计我深刻感到自己的知识十分有限，在以后的课程学习中 一定要认真学习理论知识，充实自己。
