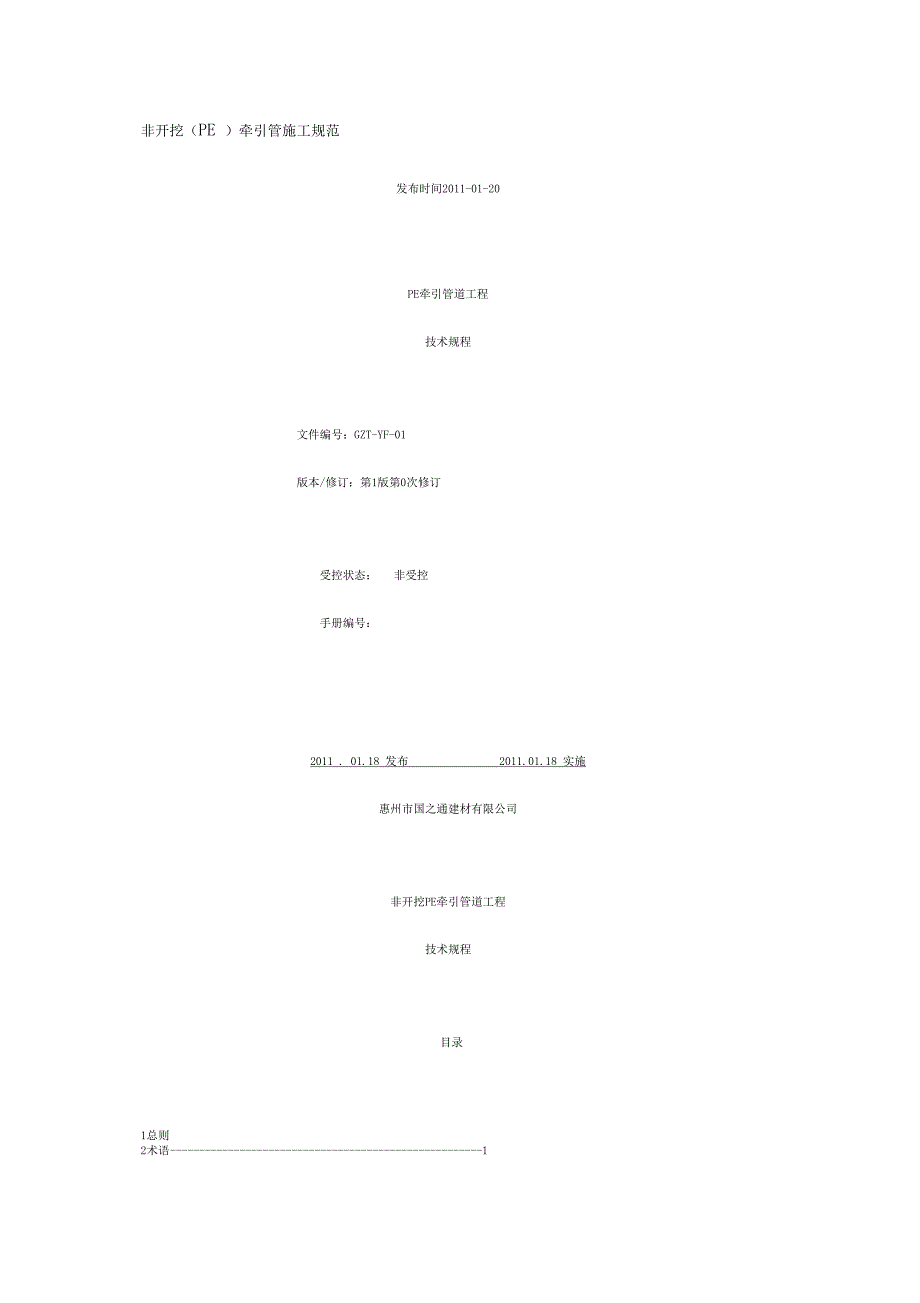

非开挖（PE ）牵引管施工规范发布时间2011-01-20PE牵引管道工程技术规程文件编号：GZT-YF-01版本/修订：第1版第0次修订受控状态： 非受控手册编号：2011 . 01.18 发布 2011.01.18 实施惠州市国之通建材有限公司非开挖PE牵引管道工程技术规程目录1总则2术语 12.1 一般规定 12.2管道布置 13材料的存放、搬运和运输 13.1存放 13.2搬运 23.3运输 24施工准备 24.1管材选择 24.2定向钻孔轨迹设计 24.3进出洞口措施 34.4 回拖力计算 34.5管材最大拖拉长度 41总则1.1. 为了加强对HDPE排水排污管工程定向钻孔拖拉法施工的质量控制，特制定本规程1.2. 本规程依据国家工程建设的法律、法规、管理标准和有关技术规范标准编制除符合本规程所规定的要求外, 还应符合国家现行的相关规范、规程1.3本规程未作规定或工程有特殊要求时，应按国家的有关标准规范执行1.4. 工程中所需管材的技术质量标准，符合我公司企业标准〈〈非开挖聚乙烯（ PE）管材技术要求》2术语2.1. 定向钻孔牵引法定向钻机设在地面上，在不开挖土槽的条件下，采用探测仪导向，控制钻杆钻进方向，达到设计管道轴线要求，经 多级扩孔，拖拉管道回牵就位，完成管道敷设。
2.2. 二程式牵引法将设备置于工作井中，采用经纬仪导向，控制钻杆钻进方向，从接收井回拖管道就位，完成管道敷设23平壁管内外壁光滑平整的管材24环刚度管材抵抗环向变形的能力可采用测试方法或计算方法定值，单位 KN/m22.5. 控制井为控制导向钻杆敷设标高而设立的井，一般设置在设计的检查井位置26多级扩孔完成导向钻杆敷设后，须采用从小到大不同口径的钻头回转切削成所需孔径2.7. 护壁泥浆在扩孔过程中，须及时连续地注入护壁泥浆，其作用减小切土扭矩、护孔成型、携带钻屑，护壁泥浆配制及施工方 法是施工的关键工序2.8. 回拉扩孔后必须立即回拉，以防塌孔和环向变形扩孔完成并达到规定的技术指标后，将设计要求的管材连接成管道， 用导向钻杆回拉就位回拉速度范围通常介于 25-50cm/min之间3材料的存放、搬运和运输3.1存放3.1.1管材应存放在通风良好、温度不超过 40 C的库房或简易工棚内3.1.2管材应水平整齐堆放在平整的支撑物上或地面上，堆放高度不宜超过 1.5米3.2搬运3.2.1管材装卸时，必须用非金属绳吊装轻放，严禁管材之间剧烈撞击3.2.2管材搬运时，应小心轻放，整齐排列不得抛摔和沿地拖拽。
3.3运输331车辆运输管材时，应放置在平底车上管材应捆扎、固定，避免运输中相互碰撞，堆放处不应有可能损伤管 材的尖凸物3.3.2管材在运输中，为免阳光暴晒，应有遮盖物4施工准备4.1管材选择4.1.1拖拉用的管材宜采用高密度聚乙烯平壁管，管材的强度及环刚度必须满足施工及使用阶段的荷载要求4.1.2管材的外观质量应符合下列要求：（1 ）管材外观颜色应一致，内外壁光滑平整，无划伤、毛刺等缺陷2） 管材的断面应平整且与管中心轴线垂直，管材长度方向不得有明显的弯曲3） 管材外壁应有统一的标识（生产企业、产品名称、公称直径标准尺寸比及生产日期等）4） 管材应有产品合格、产品技术质量证明文件；4.1.3.管材的连接，应符合下列要求：（1 ）管材的焊接，应有厂家或受过培训的专业人员进行操作（2） 管材采用热熔对接的焊接方式；（3） 管材焊接后，应至少冷却12小时，待管材完全冷却后，方可进行施工牵引；4.2定向钻孔轨迹设计地面4.2.1定向钻孔轨迹段宜由造斜段（A）、曲线段（B）、水平直线段（C）等组成AADACBBA4.2.2入土造斜段与管道直线段之间及管道直线段与出土造斜段之间，至少应有一根钻杆长度达到管道直线段坡度要求。
423入土角不宜超过10度，出土角按导向钻杆及拖拉管材允许曲率半径较大值确定，一般不宜超过 20度424相邻两节钻杆允许转向角a根据土质条件、钻杆长度、钻杆材料等因素确定，土质越软，a角越小，a角取值一般在 1.5-3.0425定向拖拉穿越公路、铁路、河流时，最小覆土深度应符合有关专业规范要求，当专业规范无特殊要求时，管 道敷设最小覆土深度应符合下表规定：序号穿越对象最小覆土深度1城市道路与路面垂直净距〉1.5m2公路与路面垂直净距〉1.8m ;路基坡角地面下〉1.2m3高速公路与路面垂直净距〉2.5m ;路基坡角地面下〉1.5m4铁路路基坡角地面下〉5mI1 1I 一级主河道规划河底标高以下〉3mu河流二级河道规划河底标高以下＞ 1.5m426 HDPE管材的弯曲半径应大于管材外径的 200倍4.3进出洞口措施4.3.1定向拖拉施工进出控制井洞口应根据不同水文地质条件、埋深、周围环境和经济性，选择合理的进出口加固 技术措施进出口措施可以有降水、注浆、冻结等加固方法4.3.2对条件允许的场合，可优先考虑降水法若采用注浆加固法，应充分考虑钻头的切削能力、土体加固的强度 和时间4.3.3控制井洞口要设置能够满足不同口径要求的密封止水装置，防止漏水漏泥4.4回拖力计算管道回拖力应按如下公式计算：Pt=Py + PfPy =川 k2Ra/4Pf =^DLf式中Pt――回拖力（KN）;Py――扩孔钻头迎面阻力（KN ）；Pf――管周摩阻力；Dk――扩孔钻头外径（m），一般为管道外径的1.3—1.5倍；D――管道外径（m）；Ra――迎面土挤压力（Kpa ），粘性土 Ra在 50 —60 Kpa，砂性土 Ra 在 80 —100 Kpa ；L――管道长度（m）；f――管周与土的摩擦系数（Kpa），粘性土 f在0.3 — 0.4 Kpa，砂性土 f在0.5—0.7 Kpa ；4.5. 管材最大拖拉长度4.5.1. 定向钻孔拖拉法施工，最大拖拉长度宜控制在下表范围内：4.5.2. 采用特殊、有效的成孔及减摩措施时，最大拖拉长度可适当增加。
