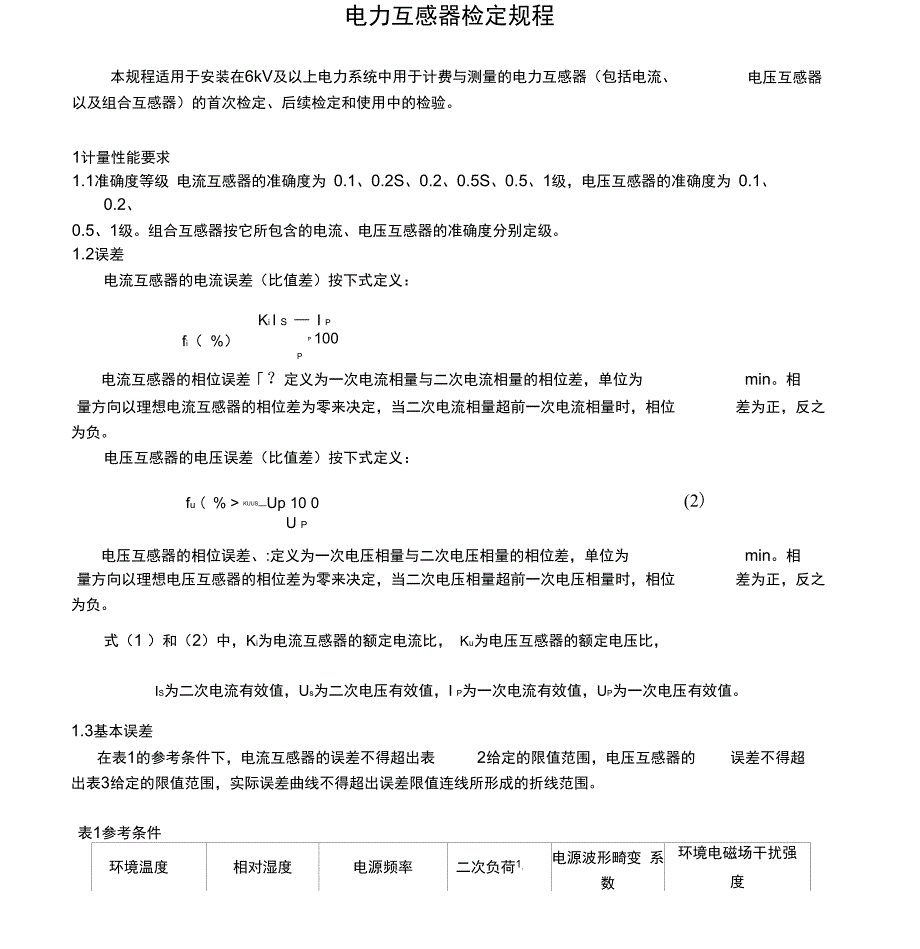

电力互感器检定规程电压互感器本规程适用于安装在6kV及以上电力系统中用于计费与测量的电力互感器（包括电流、以及组合互感器）的首次检定、后续检定和使用中的检验1计量性能要求1.1准确度等级 电流互感器的准确度为 0.1、0.2S、0.2、0.5S、0.5、1级，电压互感器的准确度为 0.1、0.2、0.5、1级组合互感器按它所包含的电流、电压互感器的准确度分别定级1.2误差电流互感器的电流误差（比值差）按下式定义：Ki I s — I pfi（ %）P 100p电流互感器的相位误差「？定义为一次电流相量与二次电流相量的相位差，单位为 min相量方向以理想电流互感器的相位差为零来决定，当二次电流相量超前一次电流相量时，相位 差为正，反之为负2)电压互感器的电压误差（比值差）按下式定义：fu ( % > KUUS—Up 10 0U p电压互感器的相位误差、:定义为一次电压相量与二次电压相量的相位差，单位为 min相量方向以理想电压互感器的相位差为零来决定，当二次电压相量超前一次电压相量时，相位 差为正，反之为负式（1 ）和（2）中，Ki为电流互感器的额定电流比， Ku为电压互感器的额定电压比，Is为二次电流有效值，Us为二次电压有效值，I p为一次电流有效值，Up为一次电压有效值。
1.3基本误差在表1的参考条件下，电流互感器的误差不得超出表 2给定的限值范围，电压互感器的 误差不得超出表3给定的限值范围，实际误差曲线不得超出误差限值连线所形成的折线范围表1参考条件环境温度相对湿度电源频率二次负荷1）电源波形畸变 系数环境电磁场干扰强度5C ? 45°C< 95%50Hz 土 0.5 Hz额定负荷?下限负荷< 5%不大于正常工作接 线所产生 电磁场注1:在未有预先声明时，下限负荷按额定负荷的 1/4选取1.4稳定性电力互感器在连续的两次周期检定中，其基本误差的变化，不得大于基本误差限值的 1/2表2电流互感器基本误差限值准确等级lp/ln(%)15201001201比值差（士 %）3.01.51.01.0相位差（土 ’1809060600.5比值差（士 %）1.50.750.50.5相位差（土 ’904530300.5S比值差（士 %）1.50.750.50.50.5相位差（土 ’90453030300.2比值差（士 %）0.750.350.20.2相位差（土 ’301510100.2S比值差（士 %）0.750.350.20.20.2相位差（土 ’30151010100.1比值差（士 %）0.40.20.10.1相位差（土 ’15855注：电流互感器的基本误差以退磁后的误差为准表3电压互感器基本误差限值准确等级Up/U n(%)801001201比值差（姚）1.01.01.0相位差（土 ’4040400.5比值差（姚）0.50.50.5相位差（土 ’2020200.2比值差（姚）0.20.20.2相位差（土 ’1010100.1比值差（姚）0.10.10.1相位差（土 ’5551.5附加误差电力互感器的附加误差定义为检定时可不发生但在运行中存在的误差。
它可以由存在于 运行工况的干扰项如高低温、剩磁、邻近效应引起，也可以由检定方法引起，如用低压法测 量高压电流互感器的误差，用等安匝法测量多匝电流互感器的误差等电力互感器在制造厂技术条件规定的运行工况下，每个干扰项单独作用引起的附加误差 不得超过表4和表5规定表4电流互感器附加误差限值干扰项咼低温铁芯剩磁邻近一次导体 磁场咼压漏电流2等安匝法3工作接线影响附加误差 限值1/4基本误差1/2基本误差1/4基本误差1/10基本误差1/10基本误差1/10基本误差注1适用于母线型［电流互感器注1:适用于无电容屏的电流互感器和组合互感器 注3:适用于用外部连接导体变换匝数的电流互感器表5电压互感器附加误差限值干扰项咼低温1）一次导体磁场2环境 效应3工作接线影响频率影响3附加误差限值1/4基本误差1/10基本误差1/4基本误差1/10基本误差1/6基本误差注1:适用于电容式电压互感器注2:适用于组合互感器注3:适用于电容式电压互感器2通用技术要求 2.1铬牌和标志电力互感器的器身上应有铭牌和标志铭牌上应有接线图或接线方式说明，有额定电流比 或（和）额定电压比，准确度等级等明显标志一次和二次接线端子上应有电流或（和）电 压接线符号标志，接地端子上应有接地标志。
2.2电力互感器的绝缘水平应符合制造厂技术条件的规定3计量器具控制计量器具控制包括首次检定、后续检定和使用中的检验3.1检定条件3.1.1环境条件3.1.1.1环境气温-5C? 45C,相对湿度不大于95%3.1.1.2环境电磁场干扰引起标准器的误差变化，不大于被检互感器基本误差限值的 1/20检定接线引起被检互感器误差的变化，不大于被检互感器基本误差限值的 1/103.1.2试验电源电源频率为50Hz 土 0.5 Hz,波形畸变系数不大于 5%3.1.3电流、电压比例标准器3.1.3.1标准电流、电压互感器检定使用的标准电流、电压互感器，变比应和被检互感器相同，准确度至少比被检互感 器高两个等级，在检定环境条件下的实际误差不大于被检互感器基本误差限值的 1/5标准器的变差（电流、电压上升与下降时两次测得误差值之差），应不大于它的误差限值 的1/5标准器的实际二次负荷（含差值回路负荷），应不超出其规定的上限与下限负荷范围女口 果需要使用标准器的误差检定值，则标准器的实际二次负荷（含差值回路负荷）与其检定证 书规定负荷的偏差，应不大于10%3.1.3.2 电容分压器在检定环境条件下，电容分压器的电压系数（分压比与电压的相关性） ，应不大于被检电压互感器基本误差限值的 1/7。
选用电容分压器作标准器检定电压互感器时，应使用替代法线路操作电容分压器的分 压比在检定过程中的变化，不得大于被检互感器基本误差限值的 1/103.1.4电流、电压负荷箱在环境气温15C?25C,相对湿度不大于85%电源频率50Hz 土 0.5 Hz,波形畸变系 数不大于5% 的条件下，电流、电压负荷箱在额定电流、电压的 80%? 120%范围内，有功和 无功分量误差均不大于 3%功率因数等于1的负荷箱，残余无功分量不大于额定负荷的 3%＜在其它有规定的电流、电压百分数下，有功和无功分量的附加误差均不大于 1.5%环境温度每变化10° C，引起的附加误差不大于 2%3.1.5误差测量装置误差测量装置引起的测量误差，不大于被检互感器基本误差限值的 1/10其中差值回路的 二次负荷对标准器和被检互感器误差的影响均不大于它们误差限值的 1/203.1.6监测用电流、电压百分表电流、电压百分表的准确度不低于 1.5级在规定的测量点范围内，内阻抗应保持不变3.2 检定项目电力互感器的检定项目按表 6规定表6电力互感器检定项目佥定类别检定项目首次检定后续检定使用中检验外观及标志检查+++绕组极性检杳+++基本误差试验+++稳定性试验++附加误差试验+注1:表中符号“ + ”表示必须检定，符号“-”表示不作要求。
注2:经同级及以上计量行政部门批准，附加误差试验可以部份或全部采用制造厂的试验3.3检定方法3.3.1外观检查被检互感器外观应完好，铭牌及标记符合第 2.2条要求3.3.2绕组极性检查推荐使用互感器校验仪检查绕组的极性根据互感器的接线标志，按比较法线路完成测 量接线后，升起电流、电压至额定值的 5%以下试测，用校验仪的极性指示功能或误差测量功 能，确定互感器的极性3.3.3误差检验3.3.3.1 一般要求根据被检互感器的变比和准确度等级， 参照第3.1.3条选用标准器并使用本规程推荐的检验线路测量误差测量时可以从最大的百分数开始，也可以从最小的百分数开始，但都应该在至少一次全量程升降之后读取检定数据电流互感器的检验点参见表 7,电压互感器的检验点参见表 8表 7 电 流 互 感 器 误 差 检 验 点——77T ； 7八lp/ln (%)520100120上限负荷+++++下限负荷++注1只对S级表8电压互感器误差检验点Up/U n( % )801001051)11021203)上限负荷+++++下限负荷++注1适用于500kV电压互感器；注2:适用于110kV、220kV和330kV电压互感器；注3:适用于6kV? 35kV电压互感器。
有多个二次绕组的电压互感器，除剩余绕组外， 各二次绕组应按表8同时接入规定的上限负荷或者下 限负荷除非用户有要求，电流互感器和电压互感器都只 对实际使用的变比进行检验检验准确度0.1级和0.2级的互感器，读取的比 值差精确CT1 -到0.001%,相位差精确到0.01'检验准确 度0.5级和1级的互感器，读取的比值差精确到 0.01%,相位差精确到0. 1' o3.3.3.2使用标准电流互感器的比较法线路原理线路见图1 0被检电流互感器一次导体的 P1 (L1)端和标准电流互感器的P1 ( L1)端对接，二次绕组的S1 (心)端和标准电流互感器的S1 (K1)端对接共用一次导体的其它电流互感器二次绕组端子用导线短路并接地3.3.3.3使用标准电压互感器的比较法线路原理线路见图2和图3图2的高压试验电源是 试验变压器，主 要用于检验电磁式电压互感器图 3使用串联谐振升压装置，主要用于检验电容式电压互 感器在图2a和图3a中，互感器校验仪 HE使用高端电 压测差图1检验电流互感器误差接线图中：T接法如果使用的校验仪只能低端测差，可按 图2b和图3b线 升流器YT —调压器路接线和测量高端测差法不改变设备的接地方式，有利于测量 操作的安全。
应优先采用To —标准电流互感器Tx —试品电流互感器计量绕组Zb —电流负荷箱HE —互感器校验仪CT1 ? CTn —被检电流互感器保护和测量绕组a咼端测差b低端测差图2用标准电压互感器检验电磁式电压互感器误差的线路图中：YT —调压器T一标准电压互感器Yi, 丫 2 —电压负荷箱Tb —升压器T X—被检电。
