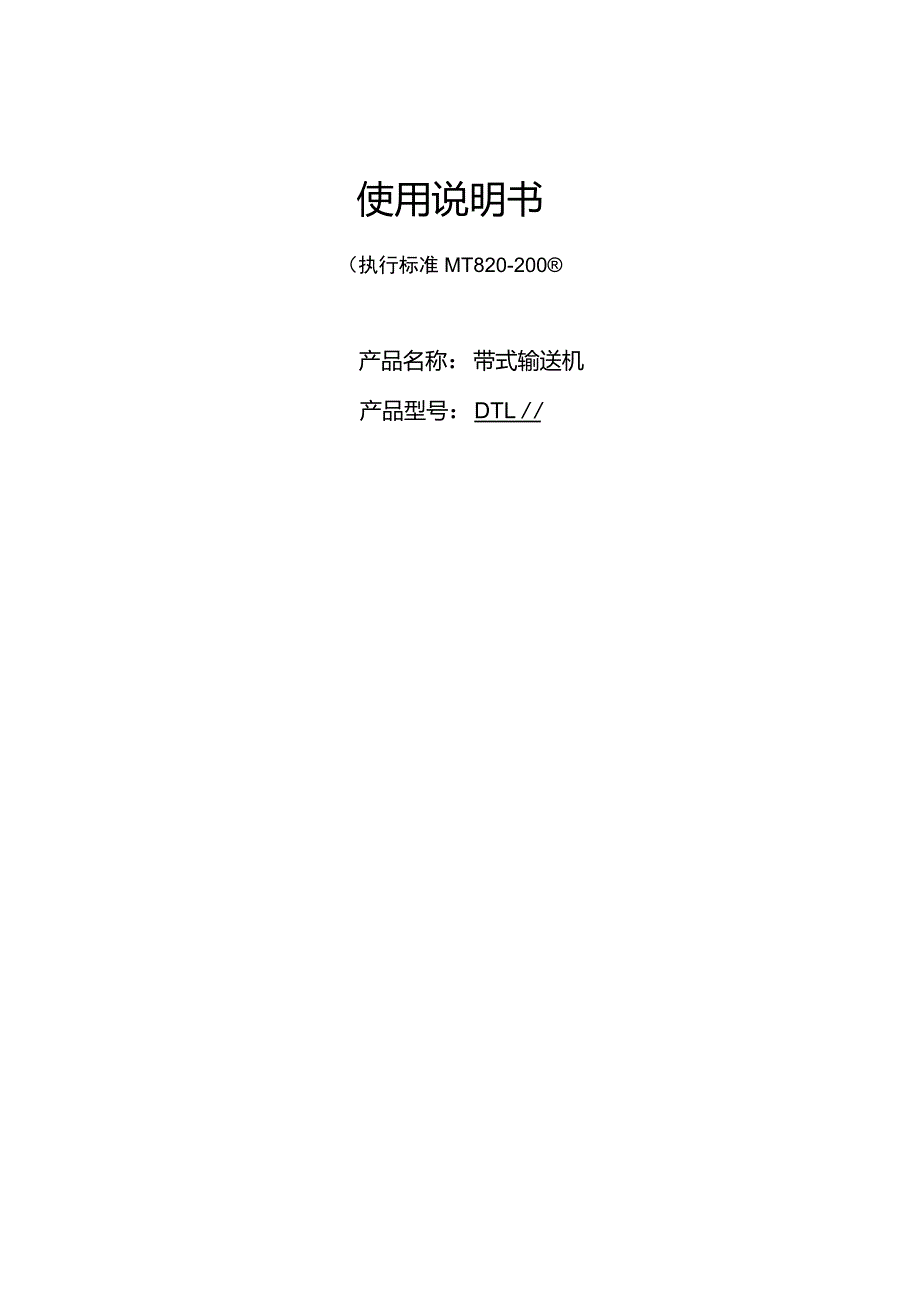

使用说明书（执行标准MT820-200®产品名称：带式输送机产品型号：DTL / /目录1、概述 ,,,,,,,,,,,,,,,,,,,,,1 / U 亠 — ，，，，，，，，，，，，，，，，，，，，，12、使用环境及工作条件 ,,,,,,,,,,,,,,13、产品型号含义 ,,,,,,,,,,,,,,,,,14、主要技术特性 ,,,,,,,,,,,,,,,,,25、工作原理 ,,,,,,,,,,,,,,,,,,,—'~~*■ 1 厂丿/」、.1 » ，，，，，，，，，，，，，，，，，，，46、结构概述 ,,,,,,,,,,,,,,,,,,,47、安装、调整 ,,,,,,,,,,,,,,,,,88、使用、操作 ,,,,,,,,,,,,,,,,,119、保养、维护 ,,,,,,,,,,,,,,,,,1210、故障分析与排除 ,,,,,,,,,,,,,,,,1411、运输、贮存 ,,,,,,,,,,,,,,,,,,1512、安全警示 ,,,,,,,,,,,,,,,,,,,1613、其他 ,,,,,,,,,,,,,,,,,,,,丿、1 1~* ，，，，，，，，，，，，，，，，，，，，19一、 概述1 •产品特征1.1 本带式输送机与普通胶带输送机的工作原理一样，是以胶带作为牵引承载机的 连续运输设备。
1.2 全机所采用槽形托辊，规格统一都可通用互换上托辊采用三个托辊绞接，悬 挂了纵梁上1.3 设置在机身固定部分的胶带张紧装置采用电动回柱绞车拖动代替人工张紧1.4 传动滚筒外层包胶摩按系数大，初张力小胶带张力亦小1.5 输送机的电气设备有隔爆性能可用有煤尘及瓦斯的矿井2 •主要用途及适用范围本输送机主要用于煤矿井下带式输送机，出适用于露天煤矿、选煤或其他工作场 所使用环境及工作条件1、 环境温度为-10 C ~+40C ;环境相对湿度不超过 95% （25 C时）2、 周围空气中的成分不得超过《煤矿安全规程》中所规定的安全含量3、 工作环境允许存在淋水情况4、 适应在搬运和安装过程中出现的正常碰撞情况5、 工作制为连续型6、 输送物料为散状的不规则形状煤或矸石三、产品型号含义D T L 100/63 / 2 X 90驱动功率（2台90KW电动机）输送量630t/h带宽1000mm钢架落地式通用型煤矿用带式输送机示例： 带宽1000mm输送量630t/h、2台110KW电动机驱动，通用型钢架落地式煤矿带式输送机标注为：DTL100/63/2 X 110四、主要技术特性A、DTL100/63/2 X 90型带式输送机1.输送量吨/ 小时6302.输送长度米10003.输送带速度米 / 秒1.94.传动滚筒直径毫米①6305.卸载改向滚筒直径毫米①4006.机尾改向滚筒直径毫米① 4007.托辊直径毫米① 1088.改向滚筒直径毫米© 320、© 2009.输送带规格1000S整芯阻燃带宽度毫米1000纵向拉断强度牛顿/毫米108010.主电机型号YBS-90功率千瓦2X 90转速转/分1470电压伏660/114013. 减速机型号 JS90速比 24.414. 液力偶合器YOXD50015. 张紧绞车JH-5回柱绞车牵引力KN50绳速米 / 每秒0.17电机型号YB132M-4电机功率千瓦7.5电机电压伏380/66016.机头传动部分外形尺寸（长X宽X高）毫米4755X 2328X 161517.机尾外形尺寸（长X宽X高）毫米4292X 1586X 68618. 总重千克89280.7A、DTL100/63/2 X 90型带式输送机1.输送量吨/ 小时6302.输送长度米10003.输送带速度米 / 秒1.94.传动滚筒直径毫米①6305.卸载改向滚筒直径毫米①4006.机尾改向滚筒直径毫米① 4007.托辊直径毫米① 1088.改向滚筒直径毫米© 320、©2009.输送带规格1000S整芯阻燃带宽度毫米1000纵向拉断强度牛顿/毫米108010.主电机型号YBS-90功率千瓦2X 90转速转/分1470电压伏660/114013. 减速机型号JS90速比24.414. 液力偶合器YOXD50015. 张紧绞车JH-5回柱绞车牵引力KN50绳速米 / 每秒0.17电机型号YB132M-4电机功率千瓦7.5电机电压伏380/66016.机头传动部分外形尺寸（长X宽X高）毫米4755X 2328X 161517.机尾外形尺寸（长X宽X高）毫米4292X 1586X 68618. 总重千克89280.7A、DTL100/63/2 X 90型带式输送机1.输送量吨/ 小时6302.输送长度米10003.输送带速度米 / 秒1.94.传动滚筒直径毫米①6305.卸载改向滚筒直径毫米①4006.机尾改向滚筒直径毫米① 4007.托辊直径毫米① 1088.改向滚筒直径毫米© 320、©2009.输送带规格1000S整芯阻燃带宽度毫米1000纵向拉断强度牛顿/毫米 108010.主电机型号YBS-90功率千瓦2X 90转速转/分1470电压伏660/114013. 减速机型号JS90速比24.414. 液力偶合器YOXD50015. 张紧绞车JH-5回柱绞车牵引力 KN50绳速米 / 每秒0.17电机型号YB132M-4电机功率千瓦7.5电机电压伏380/66016.机头传动部分外形尺寸（长X宽X高）毫米4755X 2328X 161517.机尾外形尺寸（长X宽X高）毫米4292X 1586X 686B、DTL100/63/2 X 110型带式输送机1. 输送量吨/小时6302. 输送长度米600.53. 输送带速度米/秒2.54. 传动滚筒直径毫米①8005. 卸载改向滚筒直径毫米①5006. 机尾改向滚筒直径毫米① 4007. 托辊直径毫米① 1088. 改向滚筒直径毫米© 400、© 3209. 输送带规格1000S整芯阻燃带宽度毫米1000纵向拉断强度牛顿/毫米108010. 主电机型号YBS-110功率千瓦2X 110转速转/分1470电压伏660/114013. 减速机型号JS125速比24.4375814. 液力偶合器YOXD50015. 电液制动器型号BYWZ5-400/E80制动力矩牛顿.米1200退距毫米1.6推动器型号BEd-80/6电压伏380/660功率瓦380推力牛顿800行程毫米60千克18. 总重89280.7牵引力 KN 50绳速米 / 每秒0.17电机型号YB132M-4电机功率千瓦7.5电机电压伏660/114017.机头传动部分外形尺寸（长x宽X高）毫米5535 x 2654x 175018.机尾外形尺寸（长x宽x高）毫米4240 x 1586x 75219. 总重千克83211.516. 张紧绞车JH-5回柱绞车五、工作原理本产品与普通带式输送机的工作原理相同，是以胶带作为牵引承载机构的连续运 输设备。
驱动滚筒外层包胶，磨擦系数大，初张力小，由电机及减速机的驱动，在满 足尤拉公式的情况下带动胶带转动，同时，胶带作为承载及牵引工具承载散状物料作 连续不断的运输六、 结构概述胶带输送机分为固定部分和非固定部分两大部分（见图 1）固定部分由机头传动 装置、贮带装置组成；非固定部分由无螺栓连接的快速可拆支架、机尾等组成1．机头传动装置（见图 2）由电动机、减速器、液力偶合器、传动滚筒、机头架、卸载滚筒、清扫器等组成 两台防爆电动机通过液力联轴器、减速器通过齿轮联轴器同时传递转距给两个传动滚 筒1．1 电动机（详见说明书） 输送机用隔爆型三相异步电动机通过法兰盘与联接罩固定与减速机联接，电动机输出轴与液力偶合器相接，如配电气软启动装置具有空载启动，逐渐加速，降低电动 机启动电流提高电机和胶带的使用寿命等特点1．2 减速器（见图 3）减速器采用三级齿轮减速，速比为 24.4 ，第一级为圆弧伞齿轮，第二、第三分别 为斜齿和直齿园柱齿轮传动第一轴的轴承为双列向心球面滚子轴承、单列向心止推 轴承，第二、三、四轴为双列向心球面滚子轴承第一轴上的锁紧螺母用以固定轴承 并保证轴承轴向游隙量为 0.06－0.15 毫米，第二、三、四轴的轴承轴向游隙量用调整垫保证，其中二轴轴承轴向游隙量为 0.06— 0.15毫米，三轴轴承轴向游隙量为 0.07—0.18毫米，四轴轴承轴向游隙量为 0.2— 0.4毫米。
组装时，圆弧伞齿轮的轴向位置要 进行适当调整，以保证啮合侧隙和接触斑点轴圆弧伞齿轮的轴向位移通过调整螺母 调整，大圆弧伞齿轮通过调整垫调整轴向位置调整好的啮合侧隙不小于 0.17毫米，接触斑点沿齿长和齿高方向不小于 50%减速器内注入220号工业齿轮油，注入量为 浸入大圆弧伞齿轮的1/3,以保证润滑减速器通过联接罩和液力联轴器与电机联成一体固定在机架侧板。
