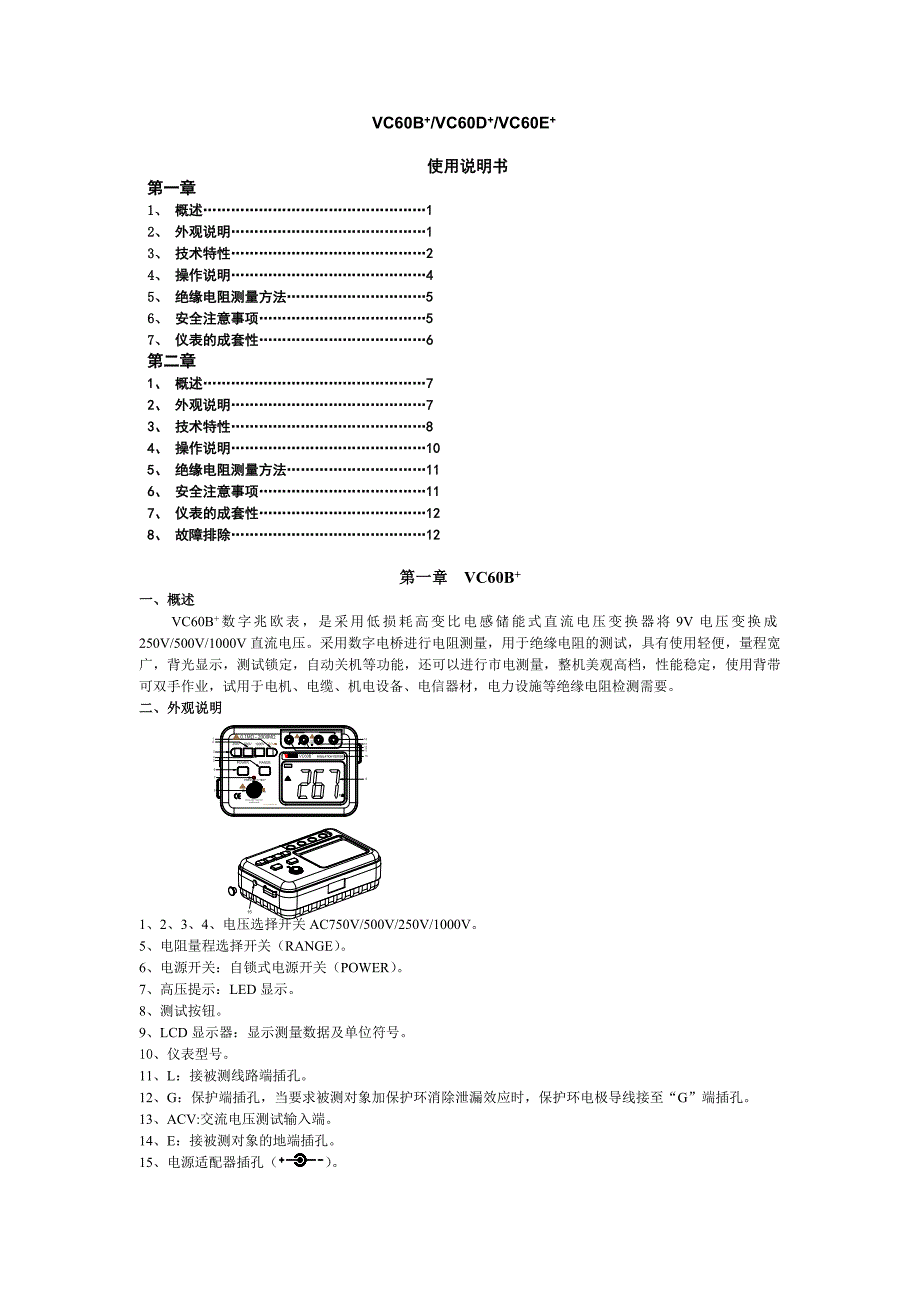

VC60B+/VC60D+/VC60E+ 使用说明书 第一章1、 概述…………………………………………12、 外观说明……………………………………13、 技术特性……………………………………24、 操作说明……………………………………45、 绝缘电阻测量方法…………………………56、 安全注意事项………………………………57、 仪表的成套性………………………………6第二章1、 概述…………………………………………72、 外观说明……………………………………73、 技术特性……………………………………84、 操作说明……………………………………105、 绝缘电阻测量方法…………………………116、 安全注意事项………………………………117、 仪表的成套性………………………………128、 故障排除……………………………………12第一章 VC60B+一、概述 VC60B+数字兆欧表，是采用低损耗高变比电感储能式直流电压变换器将9V电压变换成250V/500V/1000V直流电压采用数字电桥进行电阻测量，用于绝缘电阻的测试，具有使用轻便，量程宽广，背光显示，测试锁定，自动关机等功能，还可以进行市电测量，整机美观高档，性能稳定，使用背带可双手作业，试用于电机、电缆、机电设备、电信器材，电力设施等绝缘电阻检测需要。
二、外观说明1、2、3、4、电压选择开关AC750V/500V/250V/1000V5、电阻量程选择开关（RANGE）6、电源开关：自锁式电源开关（POWER）7、高压提示：LED显示 8、测试按钮9、LCD显示器：显示测量数据及单位符号10、仪表型号11、L：接被测线路端插孔12、G：保护端插孔，当要求被测对象加保护环消除泄漏效应时，保护环电极导线接至“G”端插孔13、ACV:交流电压测试输入端14、E：接被测对象的地端插孔15、电源适配器插孔（）三、技术特性1、一般特性（1）显示：84.8×59.8mm LCD显示，最大显示“1999”2）超量程指示：超上限时仅最高位显示“1”3）供电：5#电池LR6（1.5V）×6（可外接电源适配器） 电压不足时具有欠压指示具备自动关机功能（开机后约15分钟）4）功耗：测试空载时耗电<300mw5）使用环境：温度0℃-40℃,湿度30%RH-85%RH .（6）外形尺寸：175（L）x110（W）x70（D）mm7）重量：690g（含电池）2、技术指标基本功能量程基本精度输出电压250V/500V/1000V±10%测试电流250V(R=250kΩ) 1mA500V(R=500kΩ) 1mA1000V(R=1MΩ) 1mA±10%RANGE绝缘电阻250V : 0.1MΩ—20MΩ500V : 0.1MΩ—50MΩ1000V : 0.1MΩ—100MΩ±（4%读数±2个字）250V : 20MΩ—500MΩ500V : 50MΩ—1000MΩ1000V：100MΩ—2000MΩ±（4%读数±2个字）短路电流<1.8mA中值电阻250V/500V : 2 MΩ 1000V: 5MΩ电压测量AC750V±（1%读数+6个字）插孔位置绝缘电阻:L.E AC750V: ACV G AC750V输入阻抗： 1MΩ。
AC750V频率响应：（50～200）Hz说明：中值电阻——保证测量两端电压不低于测试电压标称值的90%的电阻测量下限值四、操作说明：1、打开电池盒后盖装入5#电池6节（如图），注意电池极性不要接反；2、将电源开关“POWER”键按下3、根据测量需要选择测试电压（250V/500V/1000V/AC750V）4、根据测量需要选择量程开关（RANGE）（除AC750V）5、将被测对象的电极接本仪表相应插孔6、测试电缆时，插孔G接保护环7、按下测试开关，测试即进行，向右侧旋转可锁定按键开关；当显示值稳定后，即可读数8、将输入线“E”接至被测对象地端，“L”接至被测线路端；要求“L”引线尽量悬空9、如果仅最高位显示“1”，即表示超量程，需要以高量程档取数；当量程按键处于“”时则表示绝缘电阻超过2000MΩ10、将仪表挂在脖子上可进行测量五、绝缘电阻测量方法：(如图)六、安全注意事项1、测试电压选择键不按下时，输出电压插孔上将可以输出高压2、测试时应首先检查测试电压选择及LCD上测试电压的提示与所需的电压是否一致3、被测对象应完全脱离电网供电，并且应经短路放电证明被测对象不存在电力危险才进行操作，以保障操作安全。
4、测试时不允许手持测试端，以保证读数准确及人身安全5、仪表不宜置于高温处存放，避免阳光直接照射以免影响液晶显示器的寿命6、电池能量不足有符号“”显示，请及时更换电池长期存放时应及时取出电池，以免电池漏液损坏仪表7、空载时，如有数字显示，属正常现象，不影响测试8、在进行MΩ测试时，如果显示读数不稳定可能是环境干扰或绝缘材料不稳定造成的，此时可将“G”端接到被测对象屏蔽端，即可使读数稳定9、为保证测试安全性和减少干扰，测试线采用硅橡胶材料，请勿随意更换测试线10、当外接适配器供电时，会断开内部电池供电，此时不能对电池进行充电注意：请选择（）供电方式七、仪表的成套性1、VC60B+数字兆欧表 一台2、10A测试表笔 一付3、5#电池（1.5V）×6 6只4、使用说明书 1本5、产品合格证 1张6、背带 1根7、锷鱼夹 1对第二章 VC60D+/VC60E+一、概述VC60D+/VC60E+系列数字兆欧表，是采用它激式直流变换器将12V直流电压变换成1000V/2500V/5000V直流高压。
主放大器应用传统摇表的流比计法测量绝缘电阻输入端采用微电流测量抗干扰电路，输出采用双积分数字电压表除法功能进行欧姆一数字转换具有带载能力强，抗电场干扰性能高，使用轻便，量程宽广，背光显示等功能，还可以进行市电测量整机性能稳定，美观高档广泛适用于电气设备，仪器仪表，电缆及各类电器绝缘耐压性能测试二、外观说明1、2、3、4、电压选择开关（VC60D+有AC750V/200MΩ/ 2GΩ/20GΩ，VC60E+有AC750V/2GΩ/ 20GΩ/200GΩ）5、电压选择开关（1000V/2500V）（除AC750V）6、电源开关：自锁式电源开关（POWER）7、高压提示：LED显示8、测试按钮9、LCD显示器：显示测量数据及单位符号10、仪表型号11、L：接被测线路端插孔12、G：保护端插孔，当要求被测对象加保护环消除泄漏效应时，保护环电极导线接至“G”端插孔13、ACV:交流电压测试输入端14、E：接被测对象的地端插孔15、电源适配器插孔（）三、技术特性1、一般特性（1）示窗显示：84.8×59.8mm LCD显示，最大显示“1999”2）超量限指示：超上限时仅最高位显示“1”3）报警功能：被测电阻低于量程下限，读数无效时仪表会自动报警。
4）供电：5#电池LR6（1.5）×85）低电压指示：“”符号显示6）使用环境：温度0℃-40℃,湿度30%RH-85%RH（7）重量：约720克（含电池）2、技术指标基本功能量程基本精度VC60D+VC60E+输出电压1000V/2500V±10%2500V/5000V±10%短路电流<4mA√√绝缘电阻1000V200MΩ:6-199.9MΩ±(5%±5字）2GΩΩ±(5%±5字）20GΩΩ±(5%±5字）绝缘电阻2500V200MΩ:5-199.9MΩ±(5%±5字）2GΩΩ±(5%±5字）±(5%±5字）20GΩΩ±(5%±5字）±(5%±5字）200GΩ:5-199.9GΩ±(10%±5字）绝缘电阻5000V2GΩΩ±(5%±5字）20GΩΩ±(5%±5字）200GΩ:5-199.9GΩ±(10%±5字）电压测量AC750V±（1% +6字）±（1% +6字）插孔位置绝缘电阻: L、E AC750V : ACV GAC750V: ACV GACV750V输入阻抗： 1MΩACV750V频率响应：（50～200）Hz四、操作说明1、打开电池盒后盖装入5#电池8节（如图），注意电池极性不要接反；2、将电源开关“POWER”键按下3、根据测量需要选择测试电压（VC60D+有1000V/2500V、VC60E+有2500V/5000V供选择）4、根据测量需要选择量程开关5、仪表接线： L：高压输出端，通过专用电缆接至被测线路，例如：接至被测电机的绕组，电缆的线芯。
G：保护端，它接至三电级的保护端，消除被测表面泄漏效应 E：称为地端，接至被测物体的地、零端例如：接至被测电极的外壳金属，变压器的铁芯，电缆的屏蔽层，以及接大地、人工放电棒6、按下测试开关，测试即进行，当显示值稳定后即可读值，读值完毕松开测试开关7、如果仅最高位显示“1”即表示超量程，需要以高量程挡取数五、绝缘电阻测量方法六、安全注意事项1、请注意安全！L为高压输出端！E端必须接大地，被测对像应脱离电网，并经过人工放电证明安全方可接线或拆线！在测试过程中应尽量避免高压打火放电！频繁打火容易引起仪表故障2、测试时，首先检查选择的测试电压与LCD提供或面板提供的电压是否一致3、电池能量不足时有符号“”显示，请及时更换电池4、在进行测试时，如出现读数不稳定可能是环境干扰或绝缘材料不稳定造成的，此时可将“G”端接到被测物的屏蔽端，即可使读数稳定5、仪表不宜置于高湿处存放，避免阳光直接照射，以免影响液晶显示器的寿命6、为保证测试安全，测试线采用电缆线与硅橡胶线，请勿随意更换测试线7、当外接适配器供电时，会断开内部电池供电，此时不能对电池进行充电注意：请选择（）供电方式七、仪表的成套性1、VC60+系列数字兆欧表 一台2、测试电缆线 一付3、硅橡胶测试线 一付4、5号电池（1.5V）×8 8只5、使用说明书 一本6、产品合格证 一张八、故障排除故障现象检 查 部 位 及 方 法没显示● 电源未接通；● 换电池。
符号出现● 换电池显示误差大● 换电池如果您的仪表不能正常工作，下面的方法可以帮助您快速解决一般问题如果故障仍排除不了，请与维修中心或经销商联系。
