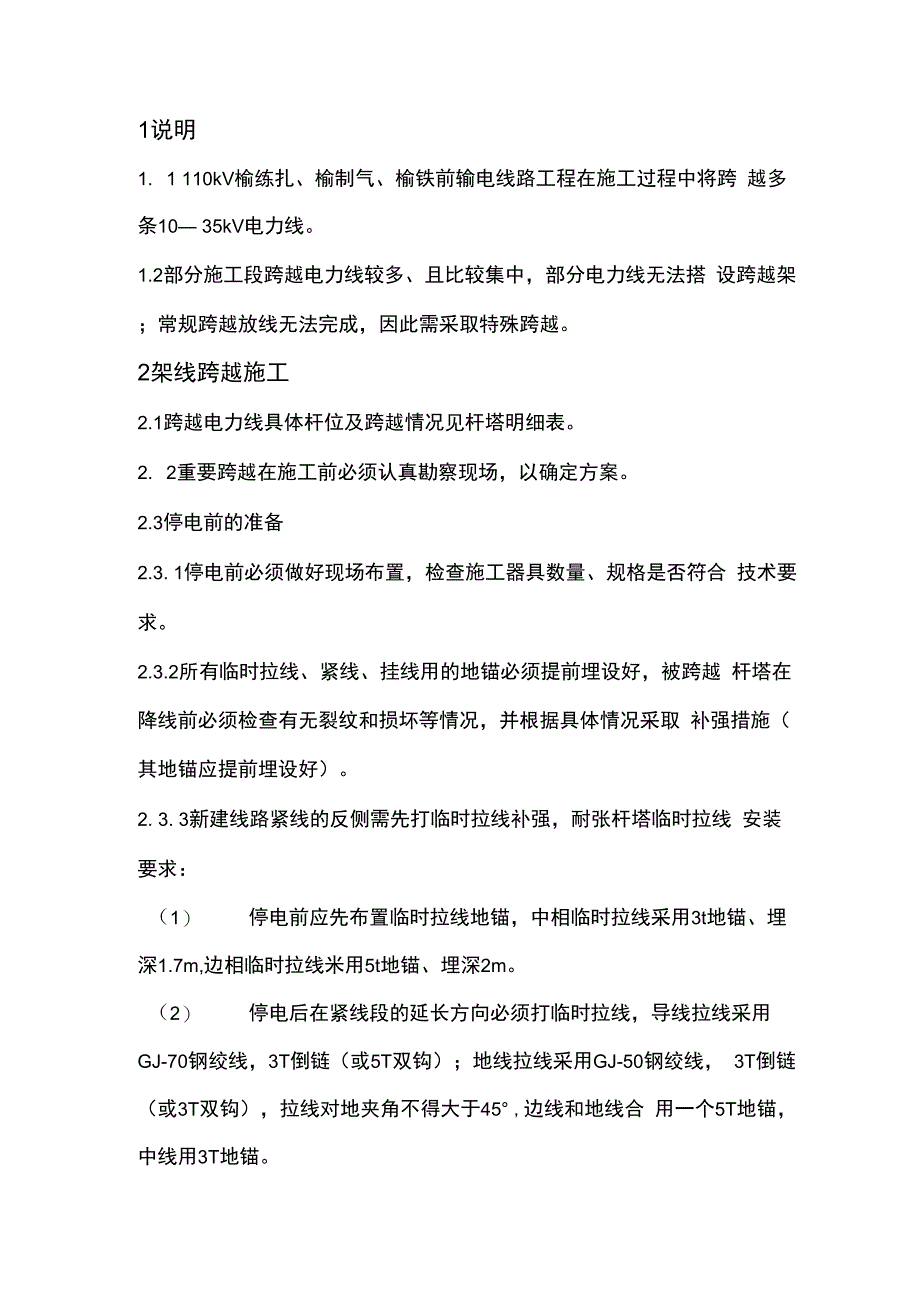

1说明1. 1 110kV榆练扎、榆制气、榆铁前输电线路工程在施工过程中将跨 越多条10— 35kV电力线1.2部分施工段跨越电力线较多、且比较集中，部分电力线无法搭 设跨越架；常规跨越放线无法完成，因此需采取特殊跨越2架线跨越施工2.1跨越电力线具体杆位及跨越情况见杆塔明细表2. 2重要跨越在施工前必须认真勘察现场，以确定方案2.3停电前的准备2.3. 1停电前必须做好现场布置，检查施工器具数量、规格是否符合 技术要求2.3.2所有临时拉线、紧线、挂线用的地锚必须提前埋设好，被跨越 杆塔在降线前必须检查有无裂纹和损坏等情况，并根据具体情况采取 补强措施（其地锚应提前埋设好）2. 3. 3新建线路紧线的反侧需先打临时拉线补强，耐张杆塔临时拉线 安装要求：（1） 停电前应先布置临时拉线地锚，中相临时拉线采用3t地锚、埋 深1.7m,边相临时拉线米用5t地锚、埋深2m2） 停电后在紧线段的延长方向必须打临时拉线，导线拉线采用 GJ-70钢绞线，3T倒链（或5T双钩）；地线拉线采用GJ-50钢绞线， 3T倒链（或3T双钩），拉线对地夹角不得大于45° ,边线和地线合 用一个5T地锚，中线用3T地锚。
3） 在紧线段的延长方向、中线和外角侧拉线向内角偏离1--2米， 内角侧边线向外角侧偏离1-2米，原则是拉线不妨碍紧线操作4） 临时拉线需绕横担一周并打背扣，拉线与横担钢棱角拉角处应 垫小方木，绑扎点在挂线点侧300mm左右位置2.3.4塔附近有电力线时，无法安装钢绳临时拉线；需采用高强度（1） 施工时进行带电作业、将绝缘绳翻过被跨线路，在远处布置地 锚和安装临时拉线（如图2—2）o（2） 带电作业必须严格按“国家电网公司电力安全工作规程（电力 线路部分）”要求办理工作票和进行作业3） 地线绝缘绳拉线采用单根，导线绝缘绳拉线采用双根，其连接应 可靠边线采用5t地锚（与地线合用）、中线采用3t地锚，导地线绝 缘绳拉线全部用3t倒链控制3放线施工措施：3. 1架线施工段同时跨越35kV电力线、采取停电施工，因此施工中 必须合理安排、分部进行：（1）线路停电后、先降线，降线施工布置如图2—3所示（将线前必 须对碌杆进行详细检查，必要时需打拉线补强），由于中线有叉梁、无 法落到地面，因此放线时需搭设简易越线架以保护导线2）跨越的电力线落线后，两边搭设双排保护越线架；搭设前必须定 出架体中心，保证架体两边各宽出2.5米；搭设时必须保证架体到电 力线的距离和垂直距离满足“安规”要求（此距离是考虑导线最大风 偏的情况）。
4）落线前两耐张杆安装临时拉线、直线杆安装过轮临锚（如图2—3 所示），拉线和过轮临锚安装时边导线和地线合用一个5t地锚（埋深2 米），中导线使用3t地锚（埋深2米）地线拉线和锚线使用GJ-50钢 绞线、3t倒链；导线拉线和锚线使用GJ-70钢绞线（或巾13钢绳）、 3t倒链，拉线的连接必须安全可靠临时;拉线过轮临锚线耐张塔3t地锚直线塔图2-4临时拉线和过轮临锚布置图4放线施工措施4. 1停电前的准备4. 1.1停电前必须做好现场布置，检查施工器具数量、规格是否符合 技术要求4.1.2所有临时拉线、紧线、挂线用的地锚必须提前埋设好，被跨越 杆塔在降线前必须检查有无裂纹和损坏等情况，并根据具体情况采取 补强措施（其地锚应提前埋设好）4. 1. 3新建线路紧线的反侧需先打临时拉线补强，耐张杆塔临时拉线 安装要求参见“2.3.3条”4. 2 35kV宣水一线和35kV宣石一线先停电搭设越线架，架搭好后恢 复送电，越线架搭设要求如下：4.2.1越线架搭设方法4.2. 1.1公路越线架搭设示意图 封顶杆图4—2 公路越线架示意图（1） 公路越线架采用抱杆搭设、越线架搭设在公路两侧；搭设长度 为16米，宽度根据公路宽度确定、架体到路边的距离大于0.6米。
2） 架体正面两侧用GJ-35钢绞线、3t双钩控制、地锚使用3t （埋深1.5m）o顺线路方向拉线使用GJ-35钢绞线，地锚使用木地锚3） 越线架搭好后采用钢绞线交叉封顶4. 5.1.2电力线越线架的搭设（如图4—3）图4-3钢管、木杆越线架搭设图（1） 35kV宣水一线和35kV宣石二线越线架采用钢管、脚手杆搭设,每侧搭设双排、间距2. 5米，搭设长度为16米，架体距电力线的距离不小于2米2）越线架搭设高度应高出被跨电力线地线1米，用绝缘尼龙绳交 叉封顶4. 2. 2越线架的搭投最小安全距离表4—1越线架与被跨物的最小水平距离和垂直距离（米）越物跨越位公路铁路通讯线（米）110kV电力线（米）35kV电力线（米）10kV及以下电力线（米）距架身水平距离至路边0. 6m至路中心 3m0. 6m2.01.51.5距封顶杆垂距至路面 6m至轨顶7m1.02. 0（无地线时） 1.0（有地线时）1.5（无地线时） 0.5（有地线 时）1.5（无地线时）0.5（有地线时）注：电力线有地线时，指封顶杆距地线垂距4.2.3钢管、木质越线架的搭设技术要求：（1） 钢杆、脚手杆根部埋深应大于1米，立柱间隔2-2. 5米,横杆 上下间隔1.5米,羊角伸出长度2. 0米。
2） 凡是腐朽、折裂、枯节的木杆均不能使用3） 立杆有效直径（小头）应不小于80mm,选比较直、缩径小、有足 够强度的木杆做立杆4） 接长立杆其搭接长度应不小于1.5m,绑扎不少于三道5） 大横杆是主要负力杆件，其有效直径（小头）应不小于70mm横杆 间距1.5—2m（一般跨越）重要跨越间距为1.2m-1.5m 6） 横杆的接长处应大小头搭接，搭接长度和绑扎道数与立杆要求 相同，小头要压在大头上面7） 十字撑杆每面宽度应占两个跨间，从下到上连续装设，杆与地面 约成45° —60°为宜8） 支持杆从第一个立杆开始装设，每隔4--6m对称装设，杆与地 夹角约60° ,而底脚埋入土中不小于300mm9） 越线架装设临时拉线，采用GJ-35钢绞线10） 立杆与横杆用字扣绑扎,十字撑杆用斜插绑扎，两种绑扎方法需 绑紧.（11） 为保证越线架位置正确，越线架的中心位置应使用经纬仪进行 测定.（12） 跨越架距35kV电力线垂直距离4米以下可使用钢管架，其上 必须使用木杆4.2.4越线架搭设的安全要求：（1） 搭设越线架的施工人员都应遵守电力建设安全工作规程第2 部分：架空电力线路DL 5009. 2-2004»及本技术措施的搭设要求。
2） 停电搭设越线架时，停电应专人联系、专人验电及专人监护， 并按要求在施工区段两端挂接地线；操作时必须认真执行《电力建设 安全工作规程第2部分：架空电力线路DL 5009.2-2004》的有关安 全规定3） 搭设的越线架均应牢固，对有可能承受导线荷重的越线架，必 须加固，并打好临时拉线，以保证施工安全4） 对于不停电的电力线路越线架搭设时，工作人员不得在越线架 架身内侧作业，并严禁在封顶架上通过5） 越线架的搭设必须有技工指挥，搭设用的脚手杆及钢质越线架 材料要经过检查，凡有断裂、损坏、变形、腐蚀等现象不得使用6） 对重要的交叉跨越，在越线架搭设前应事先与有关单位联系, 未经同意，不得强行搭设7） 施工过程中应随时检查构架是否牢固风雨之后必须进行检查 和加固8） 搭、拆越线架的高空作业人员，必须系安全带，在施工过程中 不得抛掷物件，地面必须设监护人9） 架体拆除时，由上而下的顺序拆除；先拆除封顶杆，之后拆除横杆，最后拆支撑杆、立杆，高处架杆必须用小绳绑住下落4. 3导地线放线4. 3. 1施工准备（1） 停电前必须检查越线架搭设是否牢固，对电力线的距离是否符合 “安规”要求，拉线安装是否齐全、可靠。
2） 提前将高强度尼龙绳展开、绳头放在带电线路下方，等待停电后 翻越电力线进行连接3） 牵张场位置提前布置好，导地线及牵引绳全部到位，并检查无误4） 牵引绳采用巾15编织型牵引绳，施工前必须详细检查，不符合要 求的不得使用4.3.2导地线展放施工及安全要求：（1） 本跨越段由于电力线较多，因此放线方法为先展放重量较轻的高 强度尼龙绳，用尼龙绳通过小牵张机将牵引绳牵到位，最后用牵引绳 展放导地线2） 展放牵引绳：根据每盘导引绳的长度，将其放置在牵引侧，展 放必须延线路方向3） 牵引绳之间，用抗弯连接器连接，牵引绳与导线之间用防捻器 连接在使用过程中牵引绳抗弯连接器，防捻器要经常检查，不符合 要求者不得使用，防捻器不能通过牵引设备的牵引轮4） 牵引机起步速度要慢，当整个放线段内导引绳拉直，带劲后再 加速5） 抗弯连接器在进入轮槽时，应放慢牵引速度6) 展放导线时，导地线和线盘应有专人看护，牵张机应有专人操 作，掌握牵张力使导线不受磨损7) 被跨电力线下方应有专人看护，随时通知牵张场调整牵张力， 使导地线离开被跨线或跨越架5导地线紧断线(1) 根据本架线段地形情况，紧断线采用耐张塔紧线，高空锚线、断 线的施工方法，具体施工方法参见本工程“架线施工作业指导书”。
2) 紧断线施工安全注意事项见《架线施工作业指导书》和《电力建 设安全工作规程第2部分：架空电力线路DL 5009. 2-2004》有关内容4架线主要工器具一览表:序号名称规格单位数量备注1小牵引机1台2小张力机1台3钢绳、地线盘架各2个4导线盘架2个5牵引绳夕 13 X 5000m盘4展放光缆、地线6牵引绳夕 16 X 5000m盘6展放导线7抗弯连接器5t个108牵引绳卡线器13X3t个4专用9牵引绳卡线器4 15X5t个4专用10地线卡线器GJ-50个1211导线卡线器LGJ-400/35个2412网套连接器LGJ-400/35个613导线卡线器LGJ-240个1214导线卡线器LGJ-185个1215导线放线滑车双轮个9016地线放线滑车单轮个12挂胶、用于光缆17地线放线滑车单轮个618眼镜滑车个8 19牵引绳转向滑车车10t个320起重滑车5t个1221起重滑车3t个3022旋转连接器10t个523旋转连接器5t个824旋转连接器3t个325卸扣3t个4026卸扣5t个2027倒链3t个1228倒链6t个1229地锚5 t个630地锚3t个1231钢桩Z90X1200个1232钢绳套15 X 30m根833钢绳套5 X 2m根834。
