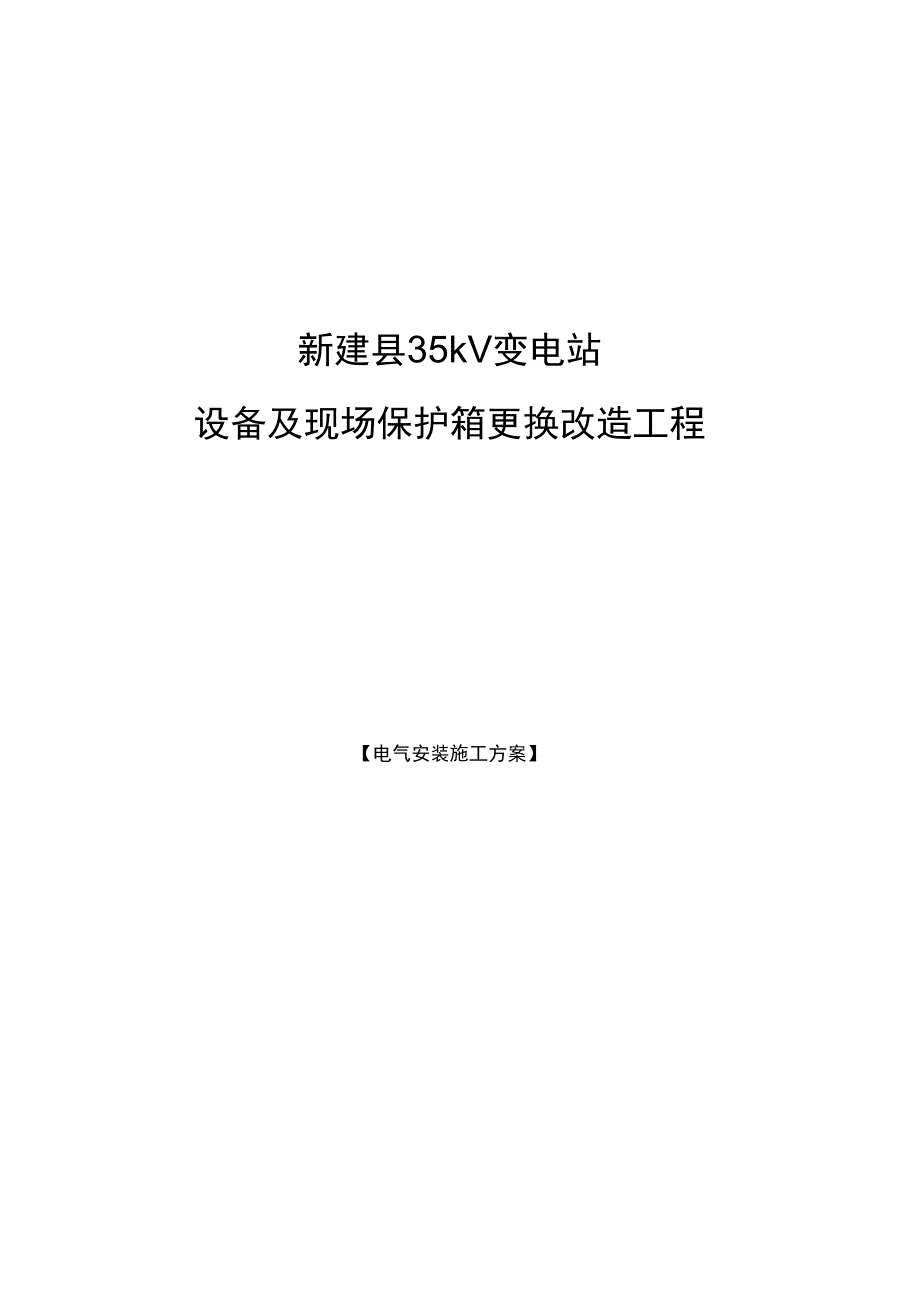

新建县35kV变电站设备及现场保护箱更换改造工程【电气安装施工方案】编制：南昌正宏电力安装有限责任公司2 010 年 1 1 月 17 日新建县 35kV 变电站设备及现场保护箱更换改造工程电气施工方案批 准：审 定：会 签：生技安监调度审 核：编制说明为保 证本 工程安 全、 有序 、优质 、高 效地 按期完 成， 根据 施工组织纲要，结合变电站运行特点及现场施工特点，特制定本施工方案一、工程概况二、工程涉及主要工作量三、施工组织机构设置四、施工部署及进度计划五、施工方法、施工工艺及安全技术措施六、质量管理措施七、安全管理措施八、施工现场及文明施工管理措施九、附件新建县 35KV 变电站设备及现场保护箱更换改造工程电气施工方案一、 工程概况本工程主要涉及新建县 35kV 铁河变电站、 35kV 东城变电站、 35kV 联圩变电站、 35kV 南矶变电站， 4 个 35kV 变电站内所属既有变低开 关、变低出口刀闸、 10kV 柱上无功补偿装置等设备及现场保护箱的更 换改造工程，电压等级 35/10.5kV 二、 工程涉及主要工作量1 、 一次设备断路器、隔刀、电抗器更换工作量：a) 35kV 铁河变电站更换 2 组 10kV 变低开关；b) 35kV 东城变电站更换 2 组 10kV 变低出口刀闸；c) 35kV 联圩变电站更换 1 组 10kV 柱上无功补偿装置 ;2 、 二次设备保护箱及控缆更换工作量：a) 35kV 铁河变电站更换 1 组 10kV 开关现场保护箱及部分控制电 缆；b) 35kV 南矶变电站更换 3 组 10kV 开关现场保护箱及部分控制电 缆；3 、 试验与调试a) 断路器、隔离开关、电抗器耐压交接试验；b) 断路器、隔离开关直流电阻交接试验c) 断路器、隔离开关、电抗器二次回路检查与试验；d) 保护箱内保护装置单体调试；e) 信号与控制回路试验与调试；f) 微机防误闭锁装置调试；g) 送配电设备系统调试三、 施工组织机构设置工作负责人：安全负责人：技术负责人：四、施工部署及进度计划1.施工部署原则杨孝福陈遵志张宏斌a）以上变电站为运行站，必须坚持“安全第一”的施工原则，并 做到文明施工；a） 坚持尽量少停电、 意图和工程详细内容， 进场施工前完成设计交底和施工技术交底， 学习相关设备安装调试说明书和有关技术规范，准备好施工安装调试的有关记录表格；b） 现场准备：主要解决各相关单位的协调问题， 以及起重吊车的起重位置、设备材料的放置、 施工电源、施工安全防护措施等；c）设备供应:序号供货设备名称型号单位数量备注1真空断路器台2要求设 备在安 装工作 之前到 位2隔离开关台23无功补偿装置台14保护箱台45d）材料准备：按照施工图纸及现场情况编制材料计划， 并核对变电站存底施工图纸，做好材料的采购与供应e）主要施工机械、机具准备：拟投入本工程的主要机械设备表序号设备名称规格型号数量1带自吊汽车6吨1辆2小型客车8座1辆3切割机14寸1台4电焊机11kW ( 220/380V )1台5砂轮机JDZG32-2/380V2台6台钻ZQ4113 380V1台7发电机3KW1台8手枪钻BOSI350 220V1把9母排冲孔机HP0601台10号码筒打印机凯普-NPCM-1A1台11多功能微机继电保护5108E1台12直流耐压试验装置ZJS35-11台13兆欧表2500/1000V各1台14数字万用表2块15人字梯2.5m2把f）人力资源准备：确定专业任务划分， 各类人员及时到位;序号专业划分工种人员数量1设备安装电力安装工6人2调整试验电气试验工3人3后勤保障1人2. 施工准备措施；a）取得调度的配合，应能按施工进度要求安排各间隔及母线的停电范围与停电时间；b）设备材料的供应符合安装进度要求; c）按计划配备好施工机械，做好检查与保养;d）充分做好各专业人员的协调配合， 合理安排施工； 做好施工现场的统一协调指挥，确保施工有序进行；3. 严格按施工规范进行施工，做好施工质量的监督检查，要求验收单位按施工进度计划与停送电顺序及时安排验收，保证间隔设备及时恢复送电；4. 按规定做好施工现场的各项安全措施，确保施工安全，防止误入带电间隔、误登带电构支架、误碰或靠近带电设备，防止高空坠落或重物撞击等， 防止感应电压的伤害， 做好各项安全接地措施；5•做好倒闸操作过程中发生倒闸设备故障的应对方案，根据停电工作前变电站 35kV设备的运行方式，列举停电倒闸操作中将操作 的设备，并制定对应措施；6.施工进度计划:序 号计划时间停电变电站停电范围工作内容备注111月19日35KV铁河变电站一、二号 主变间隔更换一、二号主变间隔10KV 侧断路器同时更换、 逐一投运211月20日35KV铁河变电站出线间隔更换10KV出线间隔开关保护 箱1台412月8日35KV联圩变电站一、二号 主变间隔更换无功补偿装置1套512月14日35KV南矶变电站出线间隔更换10KV出线间隔开关保护 箱2台及控制电缆敷设安装停运一组、 更换一组、 投运一组35KV南矶612月15日变电站出线间隔更换10KV出线间隔开关保护 箱1台及控制电缆敷设安装712月16日35KV东城变电站一、二号 主变间隔更换一、二号主变10KV侧出 口刀闸同时更换、 逐一投运五、施工方法、施工工艺及安全技术措施（一）施工方法及施工工艺1、一次设备及二次设备保护箱更换总体施工工序:a） 一次设备更换施工作业流程图：2、设备开箱检查要点：a) 检查设备包装是否完好，设备本体有无明显 外伤；b) 检查设备备品备件、技术资料是否齐全；c) 检查设备规格型号、容量等技术指标是否与更换设计一致d) 检查设备包装是否完好，设备本体有无明显外伤；e) 检查导电裸露部位是否损伤；f) 检查操作机构是否操作灵活、平稳、无异常响声。
g) 用力矩扳手检查螺栓连接处，达到力矩要求；h) 检查瓷柱与金属法兰浇装联接应粘合密实牢固；3、设备就位：a) 断路器、无功补偿装置拆装采用吊车进行吊装；b) 隔离开关采用人工吊装；4、引下线及设备连接线：a) 安装前认真检查导线、金具符合设计与规范要求；b) 母线弛度误差符合要求，在 --2.5%--+5% 内；c) 同档距内三相线线弛度应一致；d) 跳线和引下线线间及对构架距离符合规范要求；e) 固定线夹间距误差不大于± 3% ；5、控制电缆敷设及二次接线：a) 电缆敷设方法：采用人工敷设方法；b) 仔细核对敷设电缆应与图纸相符合，不允许漏放、错放电缆， 电缆标牌正确；c) 电缆敷设排列整齐，不交叉，高低压电力电缆、强电、弱电控制电缆按由上而下顺序分层排列，电缆排列应整齐、美观;d） 电缆上无铠装压偏，电缆绞护、护层折裂等未消除的机械损 伤；e） 电缆在终端头与接头附近应留有备用长度；f） 电缆孔洞应封堵，按要求布置好电缆防火墙；g） 按图进行二次接线，符合技术规范要求， 且接线美观6、试验调试：严格按照有关技术规程、厂家技术说明书等要求进行 以下试验调试：a） 断路器、隔离开关、电抗器耐压交接试验；b） 断路器、隔离开关直流电阻交接试验c） 断路器、隔离开关、电抗器二次回路检查与试验；d） 保护箱内保护装置单体调试；e） 信号与控制回路试验与调试；f） 微机防误闭锁装置调试；g） 送配电设备系统调试（二）施工安全技术措施1、停电作业的安全技术措施：a） 停电。
律严格执行倒闸操作程序，必须正确的将有可能给停电设备送电，或向停电设备反送电的各方面电源断开；*断开的电源至少要有一个明显的断开点；b） 验电必须采用电压等级合适且合格的验电器分相逐相进行验电；*验电结果要和信号、表计等指示结果进行对比后，才能确认c） 装设接地线对已退出运行的断路器柜，必须合上与其相应的接地刀闸d）悬挂警示牌，装设遮栏2、 在一次设备必须运行的 设备上，进行二次回路工作时， 应采取带电作业安全措施：a） 确认电流互感器带电情况下：律严禁将电流互感器二次侧开路；律短路电流互感器二次侧绕组， 必须使用短路连片或短路线， 短路应妥善可靠；律严禁在电流互感器与短路端子之间的回路和导线上进行任何工 作；*不得将回路的永久接地点断开；+工作时，专人监护，使用绝 缘工具，戴绝缘手套，并站在绝缘垫上b） 确认电压互感器带电情况下：律严格防止电压互感器二次侧短路或接地；+工作时专人监护， 使用绝缘工具， 戴绝缘手套，并站在绝缘垫上3、 电容器投、退的安全措施：a） 电容器组每次退出运行后， 必须通过放电装置随即进行放电，停电荷完全消失后再合闸，再次合闸时，必须 5分钟之后进行b） 全站停电操作时，应先断开“电容器”的断路器，并通过放电 装置进行放电，放电完毕后合上“电容器”接也刀闸，其次再 依次断开各馈出回路断路器。
c） 全站恢复送电时，先要合上各馈出回路断路器后，才能合电 容器组4、 临时用电的安全控制a）临时用电工程的安装、维修和拆除，均由经过培训并取得上岗证的电工完成，非电工不准进行电工作业 b) 采用“三相五线”接线方式，电气设备和电气线路绝缘良好c) 各类电气开关和设备的金属外壳，均设接地或接零保护d) 室内配电盘、配电柜前设有绝缘垫，并安装漏电保护装置e) 移动的电气设备的供电线，使用橡胶电缆f) 检修电气设备时必须停电作业，电源箱或开关握柄挂“有人操 作，严禁合闸”的警示牌或设专人看管必须带电作业时应经 有关部门批准5 、 施工现场的消防安全控制g) 建立健全消防保卫管理体系，设专人负责，统一管理，切实 做到“安全第一预防为主” 根据施工现场的实际情况，编制有 效的消防预案，对义务消防人员组织定期的教育和培训，熟 练掌握防火、灭火知识和消防器材的使用方法h) 施工现场的消防通道要畅通，消防用具要齐全，建立严格的 用火用电及易燃易爆物品和管理制度，排除火灾隐患i) 加强人员的管理，掌握人员底数，签定治安消防协议，非施 工人员不得住在施工现场j) 料场、库房的设置要符合治安消防要求，经常检查料具管理 制度的具体落实情况。
k) 电工、焊工从事电气设备安装和电、气焊切割作业要有操作 证和用火证动火前，要清除附近易燃物，配备看火人员和 灭火用具， 用火证当日有效，动火地点变换应重新办理用火 证手续l) 施工现场严禁吸烟六、 质量管理措施1. 质量目标：工程合格率 100% ，无质量。
